# spline
三次方样条数据插值
函数库: TyMath
# 语法
s = spline(x,y,xq)
pp = spline(x,y)
# 说明
s = spline(x,y,xq) 返回与 xq 中的查询点对应的插值 s 的向量。s 的值由 x 和 y 的三次样条插值确定。示例
pp = spline(x,y) 返回一个分段多项式结构体以用于 ppval 和样条实用工具 unmkpp。示例
# 示例
正弦数据的样条插值
使用 spline 基于非均匀分布的样本点对正弦曲线插值。
using TyMath
using TyPlot
x = vec([0 1 2.5 3.6 5 7 8.1 10]);
y = sin.(x);
xx = 0:0.25:10;
yy = spline(x, y, xx);
plot(x, y, "o", xx, yy)
具有指定端点斜率的样条插值
当端点斜率已知时，使用 clamped 或 complete 样条插值。为此，可以用两个额外元素指定值向量 y（一个元素在起点，一个元素在终点）以定义端点斜率。
创建一个由数据 y 组成的向量和另一个由数据的 x 坐标组成的向量。
using TyMath
using TyPlot
x = -4:4;
y = [0 0.15 1.12 2.36 2.36 1.46 0.49 0.06 0];
使用 spline 进行数据插值并绘制结果。用两个额外值 [0 y 0] 指定第二个输入，以表示端点斜率均为零。使用 ppval 计算在插值区间中的 101 个点上的样条拟合。
cs = spline(x, [0 y 0]);
xx = LinRange(-4, 4, 101);
plot(x, y, "o", xx, ppval(cs, xx), "-");
使用三次样条外插
外插数据集以预测人口增长。
创建两个向量以表示从 1900 年至 1990 年的人口普查年 (t) 和相应的美国人口 (p)。
using TyMath
t = 1900:10:1990;
p = [75.995 91.972 105.711 123.203 131.669 150.697 179.323 203.212 226.505 249.633];
外插并使用三次样条预测 2000 年的人口。
spline(t, p, 2000)
ans = 270.6059962212298
角数据的样条插值
使用带有标记 o 的五个数据点 y[:,2],...,y[:,6] 生成圆的绘图。矩阵 y 比 x 多两列。因此，spline 使用 y[:,1] 和 y[:,end] 作为端点斜率。圆在点 (1,0) 处开始和结束，因此该点被绘制两次。
using TyMath
using TyPlot
x = pi .* (0:0.5:2);
y = [0 1 0 -1 0 1 0
1 0 1 0 -1 0 1];
pp = spline(x, y);
yy = ppval(pp, LinRange(0, 2 * pi, 101));
plot(yy[1, :], yy[2, :], "-b", y[1, 2:5], y[2, 2:5], "or")
axis("equal")

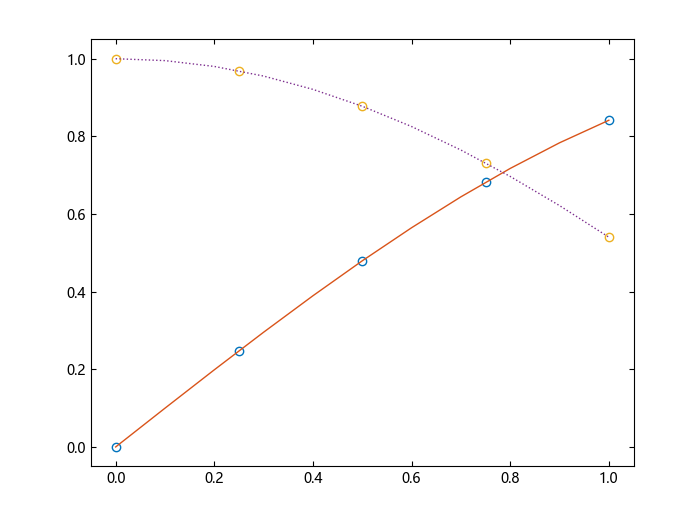

正弦和余弦数据的样条插值
使用样条曲线在更精细的网格上对函数采样。
为几个值生成的正弦和余弦曲线介于 0 和 1 之间。使用样条插值在更精细的网格上对函数采样。
using TyMath
using TyPlot
x = [0:0.25:1...]
Y = [sin.(x)'; cos.(x)'];
xx = 0:0.1:1;
YY = spline(x, Y, xx);
plot(x, Y[1, :], "o", xx, YY[1, :], "-")
hold("on")
plot(x, Y[2, :], "o", xx, YY[2, :], ":")
hold("off")
使用 spline、pchip 和 makima 的数据插值
将 spline、pchip 和 makima 为两个不同数据集生成的插值结果进行比较。这些函数都执行不同形式的分段三次 Hermite 插值。每个函数计算插值斜率的方式不同，因此它们在基础数据的平台区或波动处展现出不同行为。
对连接两个平台区的样本数据进行插值，并比较结果。创建由 x 值、点 y 处的函数值以及查询点 xq 组成的向量。使用 spline、pchip 和 makima 计算查询点处的插值。绘制查询点处的插值函数值以进行比较。
using TyMath
using TyPlot
x = -3:3;
y = [-1 -1 -1 0 1 1 1];
xq1 = -3:0.01:3;
p = pchip(x, y, xq1);
s = spline(x, y, xq1);
m = makima(x, y, xq1);
plot(x, y, "o", xq1, p, "-", xq1, s, "-.", xq1, m, "--")
legend(["Sample Points", "pchip", "spline", "makima"], loc = "southeast")
在本例中，pchip 和 makima 具有相似的行为，因为它们可以避免过冲，并且可以准确地连接平台区。
使用振动采样函数执行第二次比较。
x = 0:15;
y = besselj.(1, x);
xq2 = 0:0.01:15;
p = pchip(x, y, xq2);
s = spline(x, y, xq2);
m = makima(x, y, xq2);
plot(x, y, "o", xq2, p, "-", xq2, s, "-.", xq2, m, "--")
legend(["Sample Points", "pchip", "spline", "makima"])
当基础函数振荡时，spline 和 makima 能够比 pchip 更好地捕获点之间的移动，后者会在局部极值附近急剧扁平化。
# 输入参数
x - x 坐标向量
样本点，指定为一个向量。向量 x 指定提供数据 y 的点。x 的元素必须是唯一的。
数据类型： Int | Float
y - x 坐标处的函数值向量 | 矩阵 | 数组
在 x 坐标处的函数值，指定为数值向量、矩阵或数组。x 和 y 通常具有相同的长度，但 y 也可以比 x 正好多出两个元素，用以指定端点斜率。
如果 y 是矩阵或数组，则在获取最后一个维度 y[:,...,:,j] 中的值时应使其匹配 x。在此情况下，y 的最后一个维度的长度必须与 x 相同或正好多出两个元素。
三次样条的端点斜率遵循以下规则：
如果 x 和 y 是大小相等的向量，则使用非节终止条件；
如果 x 或 y 为标量，则会将该标量扩展为与另一方具有相同的长度并使用非节终止条件；
如果 y 是一个包含的值比 x 具有的条目多两个的向量，则 spline 使用 y 中的第一个和最后一个值作为三次样条的端点斜率。例如，如果 y 是一个向量，则：
y[2:end-1] 给出 x 中每个点处的函数值
y[1] 给出区间开始处 min(x) 的斜率
y[end] 给出区间结束处 max(x) 的斜率
同样，如果 y 是一个矩阵或 size(y,N) 等于 length(x)+2 的 N 维数组，则：
y[:,...,:,j+1] 给出 x 中每个点的函数值，其中 j = 1:length(x)
y[:,:,...:,1] 给出区间开始处 min(x) 的斜率
y[:,:,...:,end] 给出区间结束处 max(x) 的斜率
数据类型： Int | Float
复数支持： 是
xq - 查询点标量 | 向量 | 矩阵 | 数组
查询点，指定为标量、向量、矩阵或数组。xq 中指定的点是 makima 计算出的插值函数值 yq 的 x 坐标。
数据类型： Int | Float
# 输出参数
s - 查询点位置的插值向量 | 矩阵 | 多维数组
查询点处的插值，以标量、向量、矩阵或数组形式返回。
s 的大小与 y 和 xq 的大小相关：
如果 y 为向量，则 s 的大小与 xq 相同；
如果 y 是大小为 Ny = size(y) 的数组，则下列条件适用：
如果 xq 为标量或向量，则 size(yq) 返回 [Ny[1:end-1] ; length(xq)]；
如果 xq 是数组，则 size(yq) 返回 [Ny[1:end-1] ; size(xq)]。
数据类型： Int | Float
pp - 查询点处的分段多项式值向量 | 矩阵 | 多维数组
分段多项式，以结构体形式返回。将此结构体与 ppval 函数结合使用可计算一个或多个查询点处的分段多项式。该结构体包含以下字段。
| 字段 | 说明 |
|---|---|
| form | 分段多项式的 "pp" |
| breaks | 包含严格递增元素的长度为 L+1 的向量，这些元素代表 L 个区间中每个区间的开始点和结束点 |
| coefs | L×k 矩阵，其中每行 coefs[i,:] 包含第 i 个区间 [breaks[i],breaks[i+1]] 上 k 次多项式的局部系数 |
| pieces | 段数 L |
| order | 多项式的阶 |
| dim | 目标的维度 |
由于 coefs 中的多项式系数是每个区间的本地系数，因此您必须减去对应节区间的较低端点，以使用传统多项式方程中的系数。换言之，对于区间 [x1,x2] 上的系数 [a,b,c,d]，对应的多项式为
# 提示
也可以结合使用 interp1函数与 interp1(x,y,xq,"spline") 命令来执行样条插值。spline 对输入矩阵的行执行插值，而 interp1 对输入矩阵的列执行插值。
# 算法
通过求解三对角线性方程组（可能具有多个右侧），获取所需信息来描述构成插值样条的各种三次多项式的系数。spline 使用函数 ppval、mkpp 和 unmkpp。这些例程组成可与分段多项式一起使用的一小套函数。要获得更多高级功能，请参见 interp1 或曲线拟合工具箱中样条函数。
# 参考文献
[1] de Boor, Carl. A Practical Guide to Splines. Springer-Verlag, New York: 1978.
