# 查找表编辑器

查找表编辑器支持管理模型中部分类型组件的表格数据，以类似电子表格的一致方式可视化和编辑表格数据，并对表格数据进行绘图。支持从一维到八维表格数据的显示和编辑。

# 打开查找表编辑器

您可以从以下位置访问查找表编辑器：

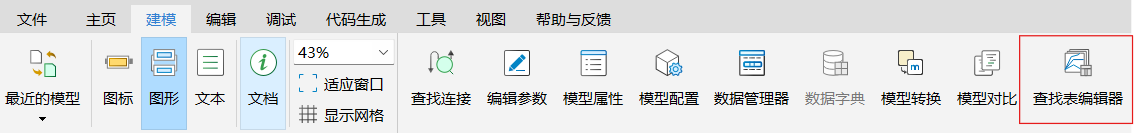

  • 在 Sysplorer 的建模选项卡的工具栏中找到查找表编辑器；

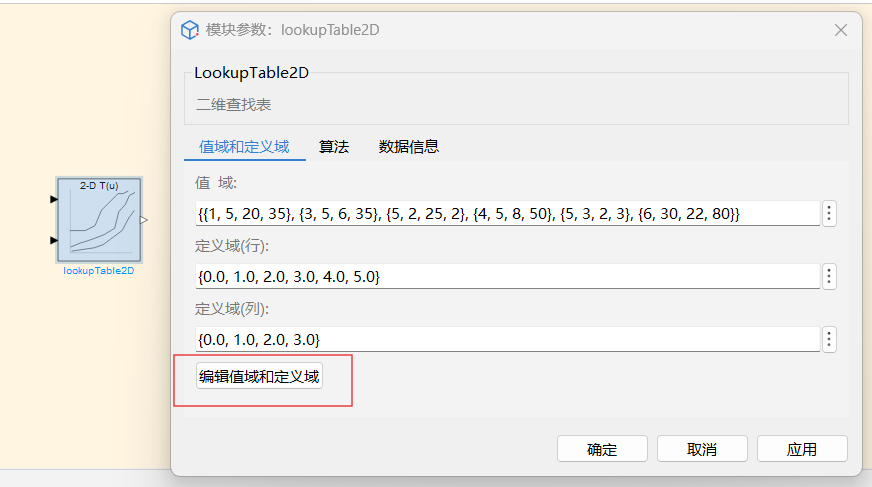

  • 从框图的 LookupTable1D、LookupTable2D 模块参数对话框中，单击编辑值域与定义域按钮；

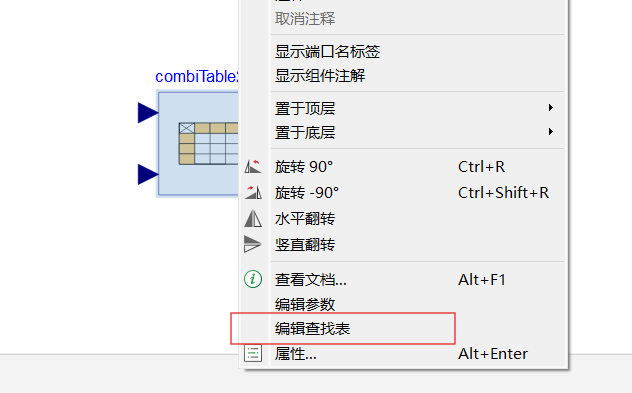

  • 从物理的 BooleanTable、TimeTable、IntegerTable、CombiTable1Ds、CombiTable2Ds、CombiTable1Dv、CombiTable2Dv、LookupTable1D、LookupTable2D、LookupTable3D 的右键菜单中，单击编辑查找表按钮。

# 加载模型

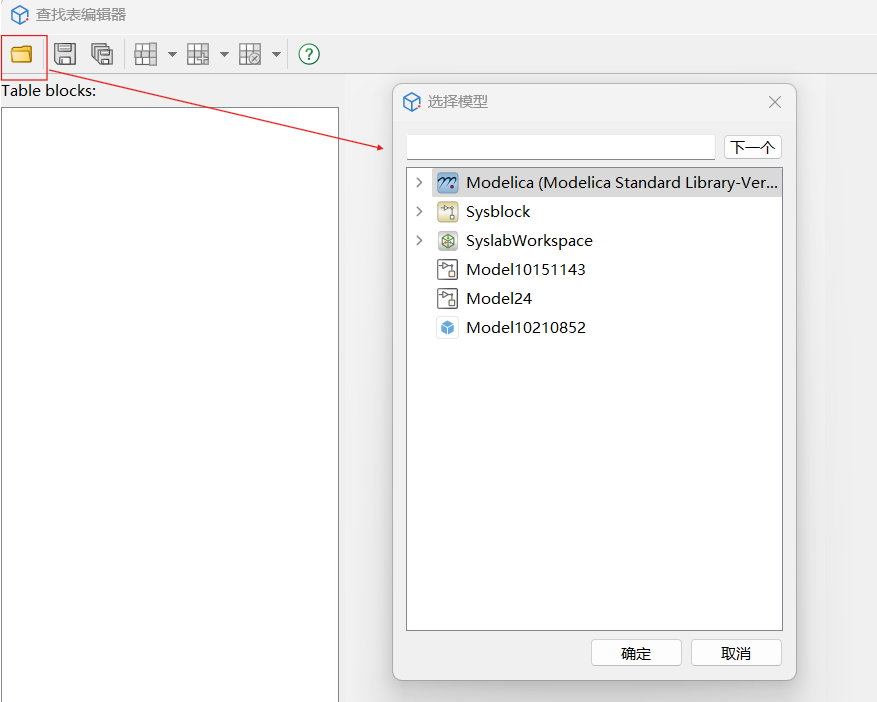

您可以通过查找表编辑器工具栏的文件夹按钮，单击后在弹出的选择模型对话框中，选择模型进行加载。

# 查看表格数据

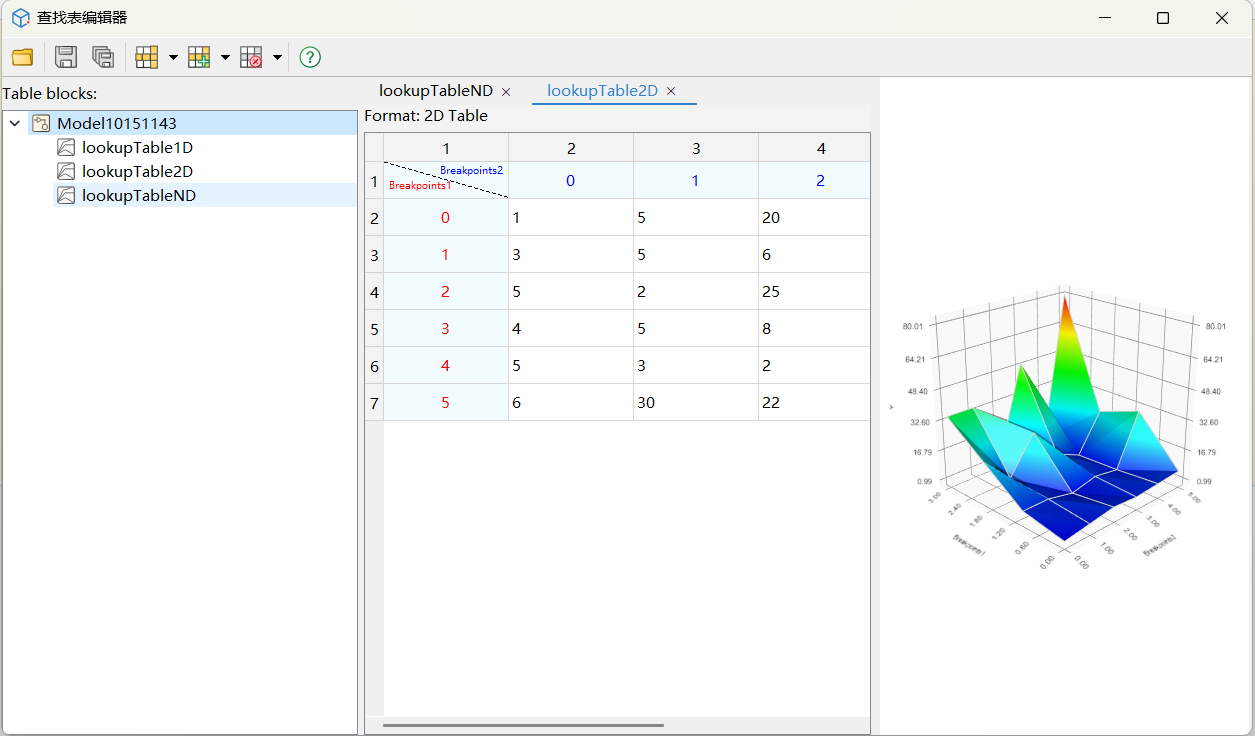

单击表格模块列表中的组件名称，在中间区域显示表格数据，右侧区域显示根据数据绘制的图像。

# 编辑表格数据

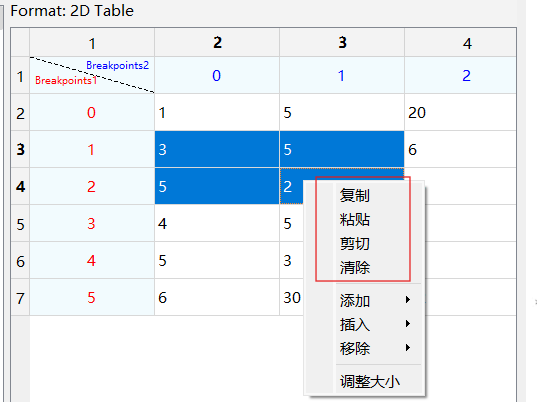

您可以通过单击或双击单元格即可对数据进行修改，通过右键菜单或快捷键可对数据进行复制、粘贴、剪切和删除操作。

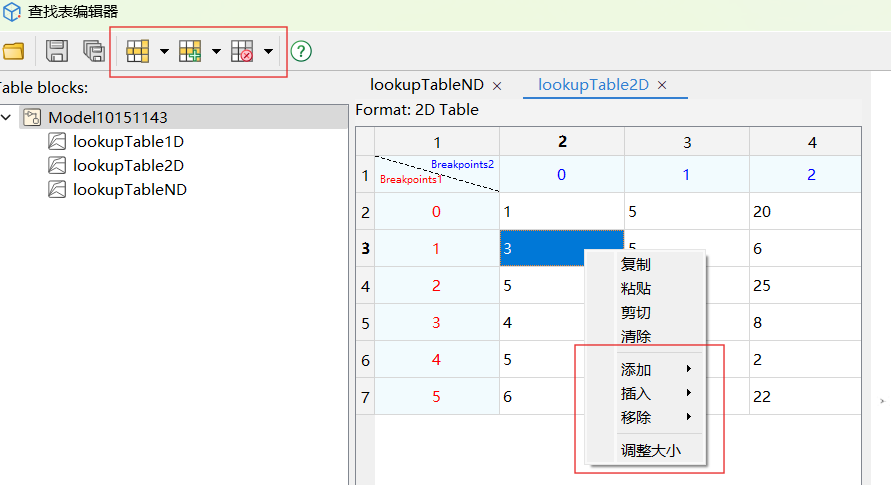

您可以通过工具栏或右键菜单修改表格大小。编辑器支持插入、添加和删除表格，支持直接设置表格大小。

# 保存表格数据

您可以使用快捷键或单击工具栏的保存图标，将表格编辑器中修改的数据保存到模型的参数对话框或模型加载的数据文件中。

# 另请参阅

LookupTable1D | LookupTable2D | LookupTableND | CombiTable1Ds | CombiTable1Dv | CombiTable2Ds | CombiTable2Dv | LookupTable1D | LookupTable2D | LookupTable3D | BooleanTable | TimeTable
