# LookupTableND

逼近 N 维函数。

库： Sysblock 模块库 / LookupTable

# 描述

# 支持的模块运算

1-D、2-D 和 n-D LookupTable 模块计算一个函数的 N 变量采样表示：

其中函数 F 可以是经验函数。此模块通过查找或插入您使用模块参数定义的值表，将输入映射到输出值。该模块支持均一（常量）、线性（线性点-斜率）、拉格朗日（线性拉格朗日）、最近、三次样条和 Akima 样条插值方法。您可以将这些方法应用于从 1 维到 30 维的表。

在下面的模块中，第一个输入标识第一个维度（行）断点，第二个输入标识第二个维度（列）断点，依此类推。

# 点和表数据

以下模块参数定义断点和表数据。

模块参数	用途
表维数	指定查找表的维数。
断点	指定与查找表的每个维度对应的断点向量。
表数据	定义关联的一组输出值。

n-D、1-D 和 2-D Lookup Table 模块通过基于输入值查找或估计表值来生成输出。

模块输入	n-D Lookup Table 模块行为
与断点向量中的索引值匹配	输出位于行、列和更高维度断点的交点处的表值
与断点向量中的索引值不匹配，但在范围内	使用您选择的内插方法内插适当的表值
与断点向量中的索引值不匹配，且不在范围内	使用您选择的外插方法外插输出值

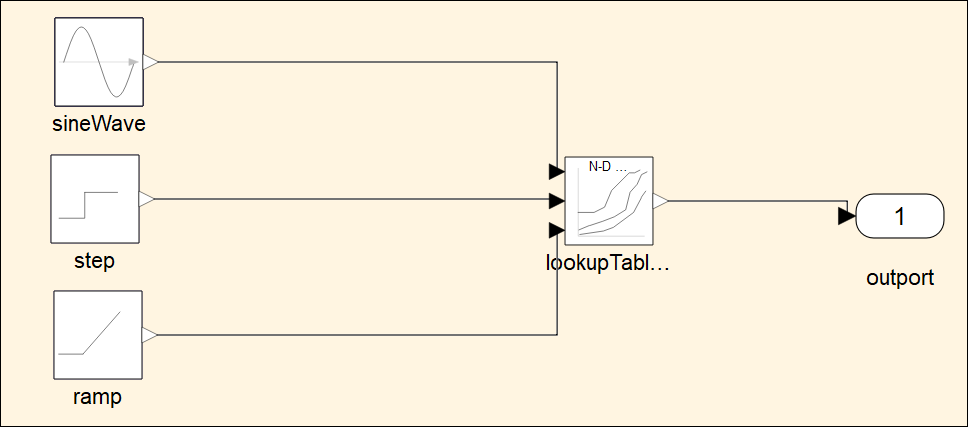

# 示例

参考模型示例

LookupTableND.mo

。

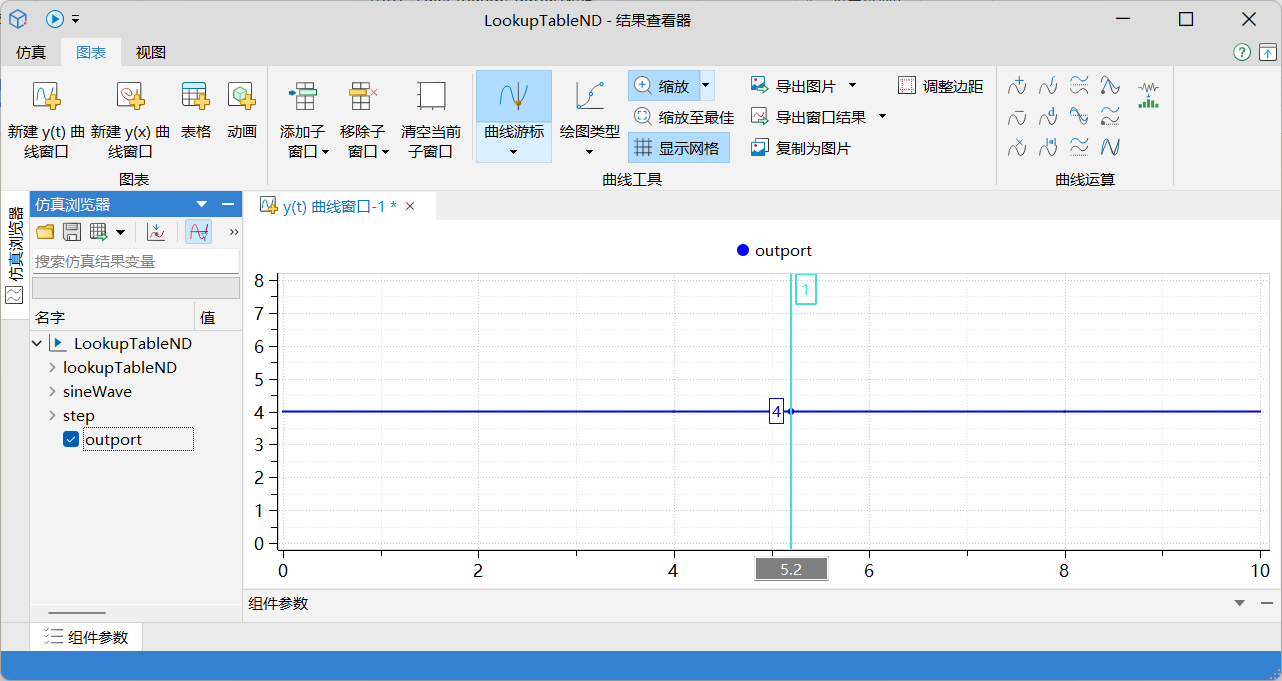

# 参考结果

# 端口

# 输入

u1 — 第一个维度（行）输入

标量 | 向量 | 矩阵

uN — 第 n 维输入值

标量 | 向量 | 矩阵

# 输出

Port_1 — 通过查找或估算表值计算的输出

标量 | 向量 | 矩阵

# 参数

# 表和断点

表维数 — 查找表维度的数量

3 (默认) | 1 | 2 | 4 | ...| 30

数据设定 — 表和断点的设定方法

表和断点 (默认) | 查找表对象

表数据 — 定义输出值的表

reshape(repmat([4 5 6;16 19 20;10 18 23],1,2),[3,3,2]) (默认) | 值组成的矩阵，其维度与“表维数”匹配

断点 — 显式断点值，或断点的第一个点和间距

[10,22,31] (默认) | 单调递增值的 1×n 或 n×1 向量

# 算法

查找方法

内插方法 — 断点值之间插值的方法

线性点-斜率 (默认) | 均一 | 最邻近值

外插方法 — 处理超出断点向量范围的输入值的方法

裁剪 (默认)

索引搜索方法 — 计算表索引的方法

线性搜索 (默认) | 二分搜索

# 数据类型

表数据 — 表数据的数据类型

Inherit：sameAsinput (默认) | Inherit：backPropagattion | float | double

表数据最小值 — 表数据的最小值

空 (默认) | 标量

表数据最大值 — 表数据的最大值

空 (默认) | 标量

断点 — 断点数据类型

Inherit：backPropagattion (默认) | float | double

断点最小值 — 最小值断点数据

空 (默认) | 标量

断点最大值 — 最大值断点数据可以有

空 (默认) | 标量

区间比 — 区间比数据类型

中间值 — 中间值数据类型

输出 — 输出数据类型

Inherit：sameAsinput (默认) | Inherit：backPropagattion | float | double

输出最小值 — 模块可以输出的最小值

空 (默认) | 标量

输出最大值 — 模块可以输出的最大值

空 (默认) | 标量

内部规则优先级 — 进行中间计算的内部规则

速度 (默认) | 精度

要求所有输入具有相同的数据类型 — 要求所有输入具有相同的数据类型

on (默认) | off

# 版本历史记录

在 2025a 推出

# 限制信息

暂不支持嵌入式代码生成；
不支持布尔、总线、枚举类型输入/输出。
