# 使用使能触发子系统

Enable and Trigger Subsystem 时条件执行子系统，它在满足以下两个条件时在每个仿真时间步运行一次：

  • 使能控制信号具有正值。

  • 触发控制信号上升或下降过零。

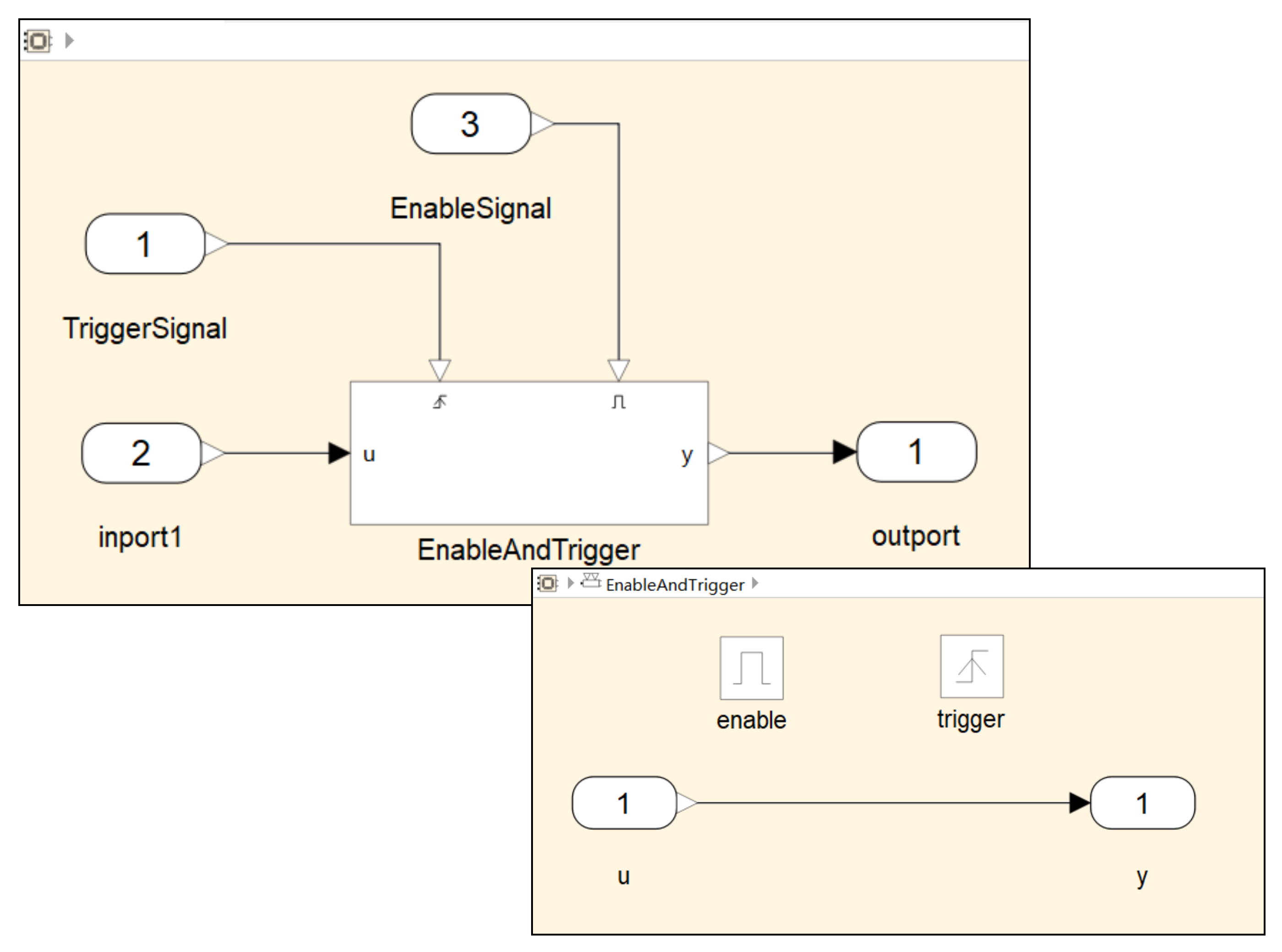

Enable and Trigger Subsystem 模块包含 Enable 端口模块和 Trigger 端口模块。当触发信号上升或下降过零时，将检查使能输入端口以计算使能控制信号。

  • 如果其值大于零，将执行子系统。
  • 如果两个输入都是向量，则子系统将在每个向量至少有一个元素为非零值时执行。

# 创建触发使能子系统

要创建触发使能子系统，请执行以下操作：

  1. 在模型中添加 Enable And Trigger Subsystem 模块。

    • Sysblock 框图建模环境，添加 Subsystem 模块到您的模型中。

    • 进入 Subsystem 模块，双击呼出快速搜索框，

      • 键入enable，然后选择 SubSystems.Enable。

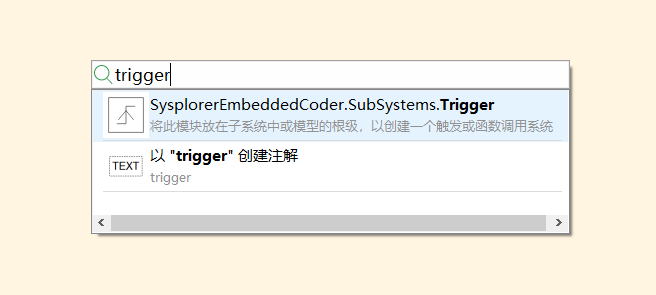

      • 键入trigger，然后选择 SubSystems.Trigger。

  2. 设置控制信号如何触发执行。

    • 打开子系统模块，然后打开 Trigger 端口模块的参数对话框。从触发类型下拉列表中，选择：
      • rising（上升沿）：当控制信号从负值或零值上升至正值或从负值上升到零值时，触发子系统的执行。
      • falling（下降沿）：当控制信号从正值或零值下降至负值或从正值下降到零值时，触发子系统的执行。
      • either（任一沿）：通过上升或下降控制信号触发子系统的执行。

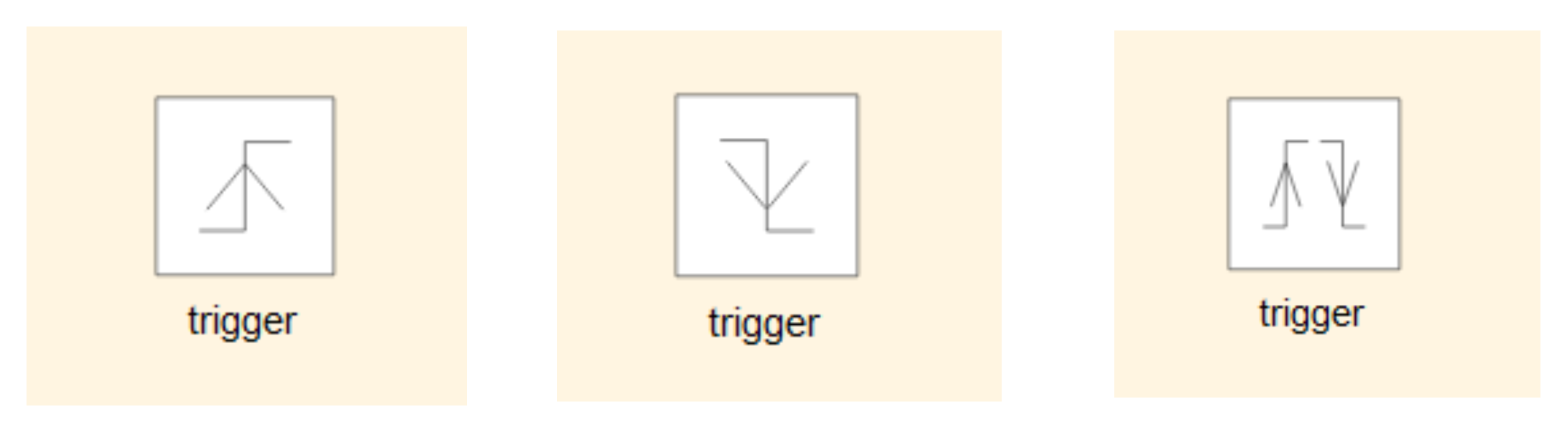

    Trigger 和 Subsystem 模块上将出现不同的符号，以指示上升和下降触发器。

  3. 指定启用后如何处理子系统状态。

    • 打开子系统模块，然后打开 Enable 端口模块的参数对话框。从使能时的状态下拉列表中，选择：
      保持（held）- 状态保持最近使用的值，当前仅支持此选项。

# 使能触发子系统的模块

使能和触发子系统中的所有模块的采样时间都必须设置为继承（-1）或固定（inf）。此要求允许触发子系统中的模块仅在触发子系统本身运行时才运行。此要求还意味着触发子系统不能包含连续模块，如 Integrator 模块。

# 模型示例

有关模型示例，请参阅：
