# 物理建模界面概览

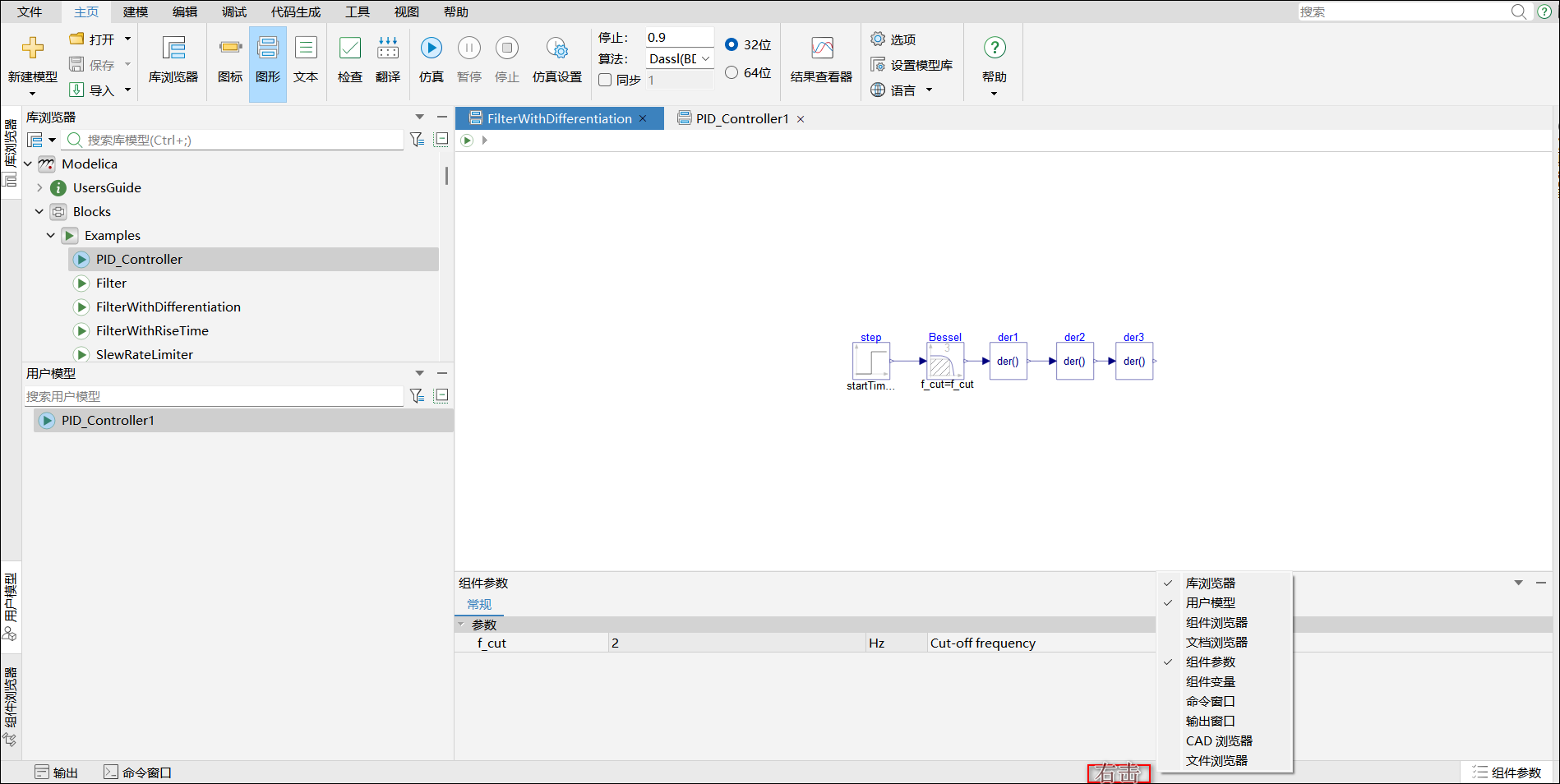

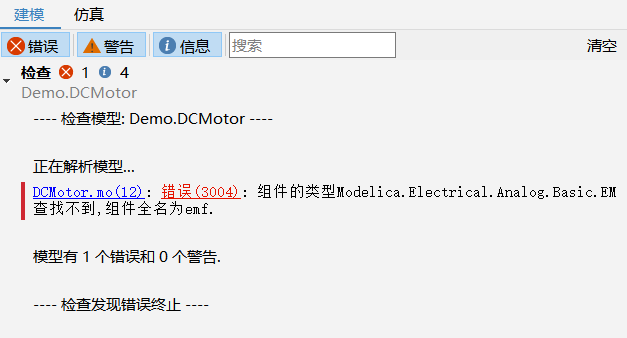

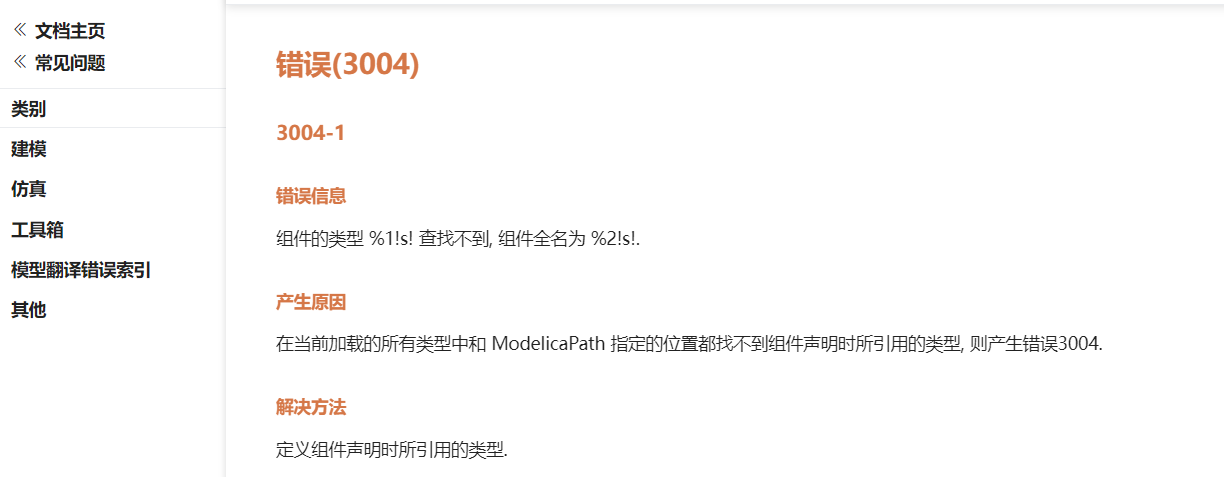

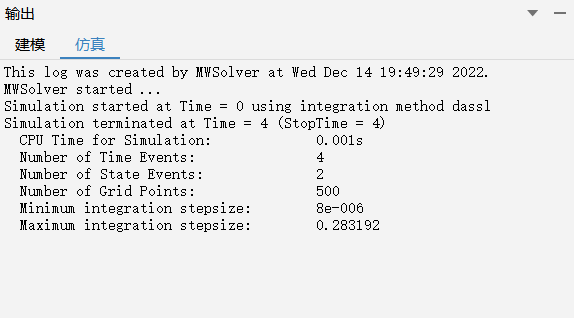

物理建模环境的布局如下图所示，可以根据需要右击 Sysplorer 主页面侧边框勾选显示哪些子窗口。

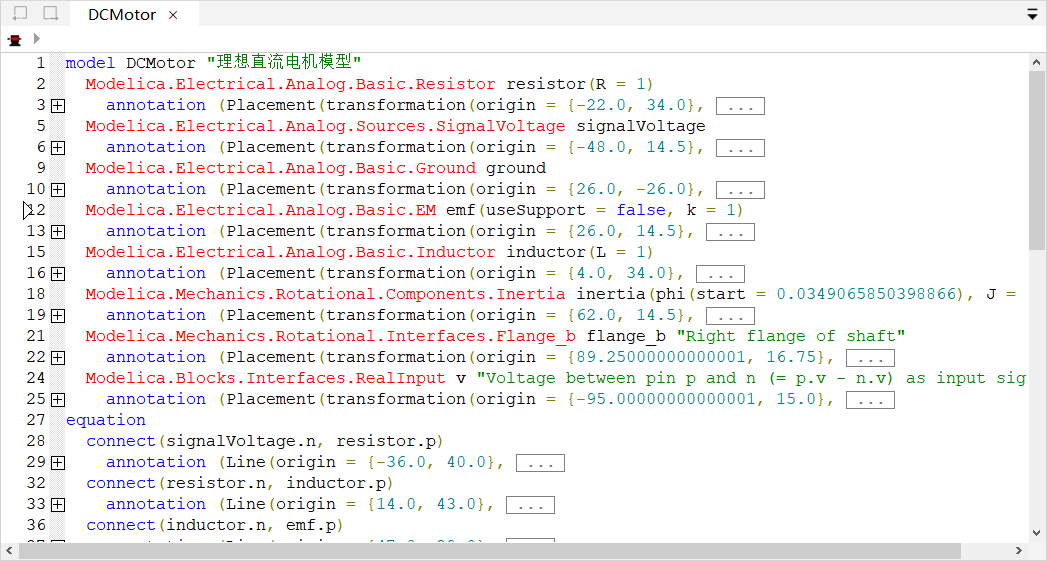

# 模型编辑窗口

建模环境的主要工作区域，用于建立、编辑和查看模型。详细内容，请参见模型编辑窗口。

# 库浏览器

默认位于建模主窗口的左侧，以树形结构显示当前已加载模型的层次结构。包括两个部分：功能区、浏览区。功能区提供以下三个功能：

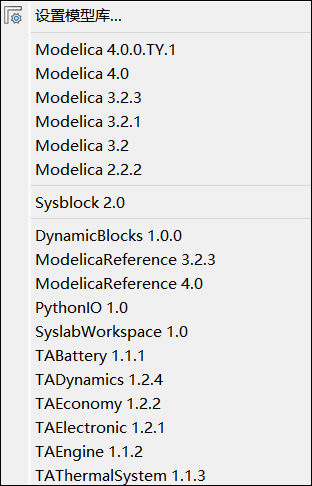

加载模型库：单击，展开的下拉菜单中显示配置完成的模型库，单击即可加载对应模型库至库浏览器，若单击模型库设置，则将打开模型库；
折叠节点：单击即可将当前库浏览器内的所有节点折叠；
查找模型：在搜索栏中输入要查找的模型名（不区分大小写），例如“DCMotor”，浏览区树形结构筛选出符合条件的模型，此时按 Enter 键，则库浏览器中自顶向下显示第一个符合条件的模型，将模型名背景置为灰色以标识匹配。继续按 Enter 键，则从当前位置继续向下查找。在搜索栏单击可使用高级搜索功能。关于高级搜索功能的详细介绍，请参见搜索。

# 基本操作

单击树形结构上的节点：选中节点处的模型，模型名称被蓝色填充的矩形框包围；
双击树形结构上的节点：在模型编辑窗口中打开节点对应的模型。单击节点选中模型，然后右击鼠标，在上下文菜单中单击打开得到相同的结果；

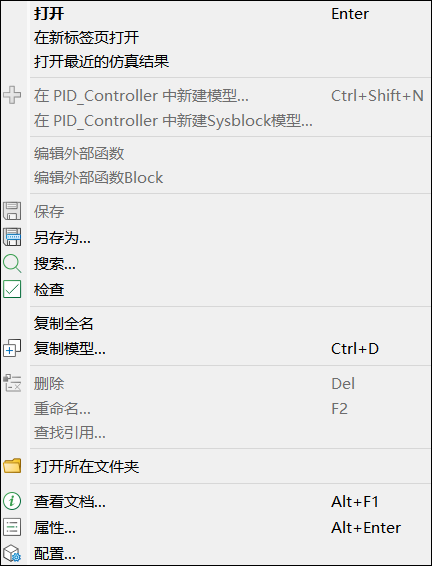

右击鼠标：弹出库浏览器上下文菜单；
拖动模型创建组件：单击节点选中模型，保持鼠标左键按下，拖动模型图形视图，作为组件插入到当前模型。详细信息，请参见拖动对象。

# 颜色提示

在库浏览器中，不同颜色表示模型处于不同的状态。

蓝色填充的矩形框：当模型名称被由蓝色填充的矩形框包围时，表示该模型处于被选中状态；
红色字体：当模型文字呈红色时，表示该模型已被修改，但未被保存。对于非结构化模型（在同一文件中的模型），修改嵌套模型后，其对应的父模型节点也会显示为红色；
黑色字体：当模型名称字体呈黑色时，表示该模型已经保存或模型刚刚创建还没有进行任何修改。

# 图标

库浏览器树形结构中，每个模型名称前都有一个小图标，这些小图标由可视化建模时模型图标视图中的内容构造得到。如果模型可编辑，则可在图标视图中对图标进行编辑，创建用户自定义的图标，库浏览器会实时更新。

下表列出了 Modelica 标准库中一些通用图标及其代表的意义。

图标	意义	说明
	package 类型	通常包括其他不同类型的嵌套模型和常量
	包含模型说明信息的模型	这种模型一般只包括模型说明信息，打开该模型时默认显示文档视图；不能将模型作为组件插入到其他模型中
	function 类型	函数类型
	record 类型	记录类型
	connector 类型	连接器类型

# 节点文字

库浏览器中的节点文字，默认显示的是模型名，也允许显示为模型描述信息。详细介绍，请参见库浏览器的建模选项配置。

# 组件浏览器

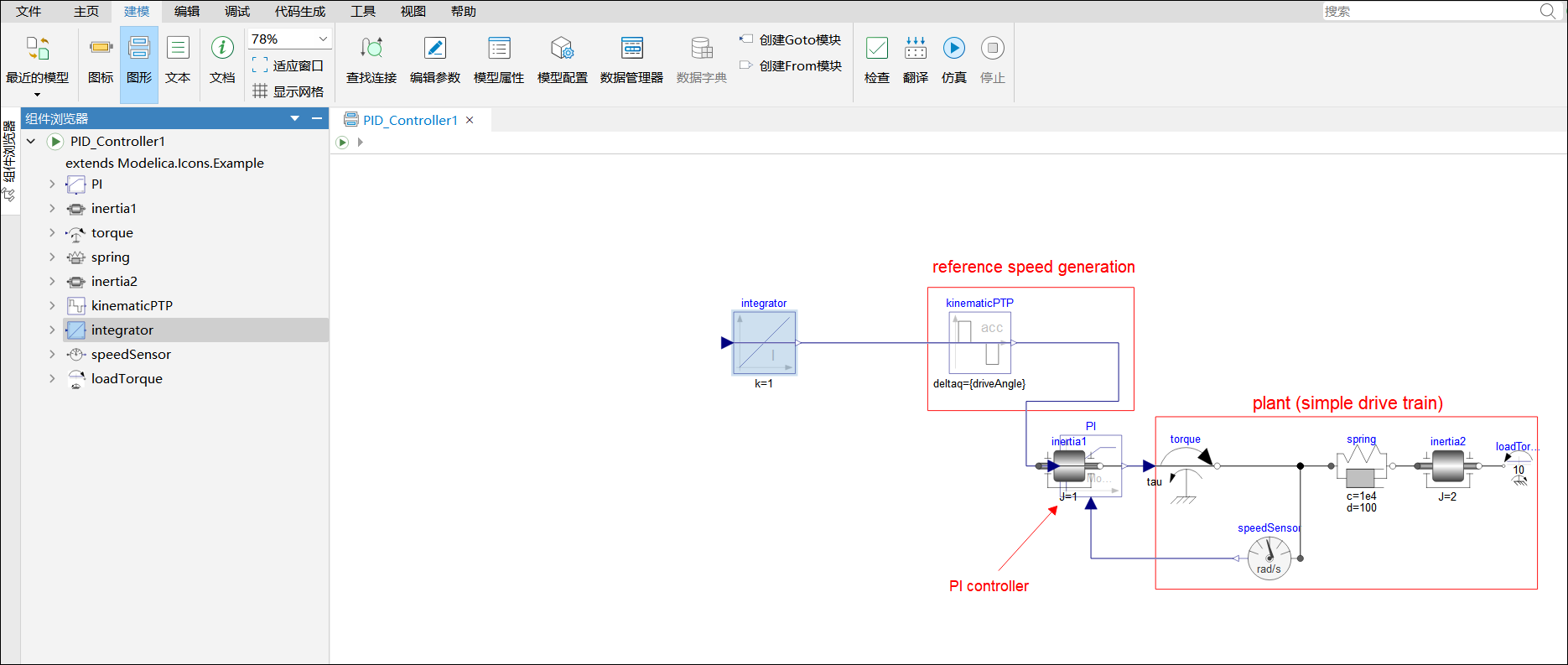

默认位于建模主窗口的左侧，以树形结构显示已打开模型中的组件层次结构。其内容与模型编辑窗口紧密关联，显示模型编辑窗口中当前主模型的组件列表。在模型编辑窗口中选中组件，组件浏览器中对应的组件名称蓝底高亮（如下图组件integrator）。更多操作，请参见组件浏览器。

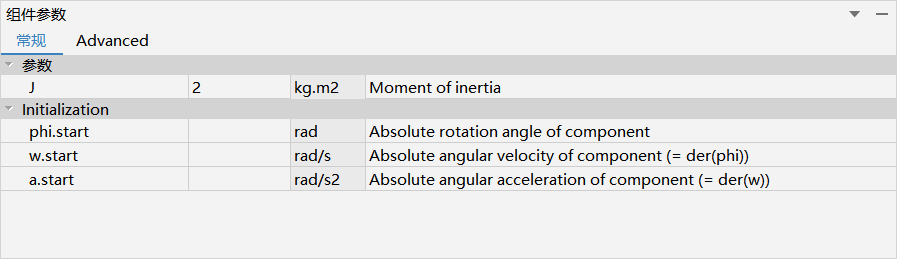

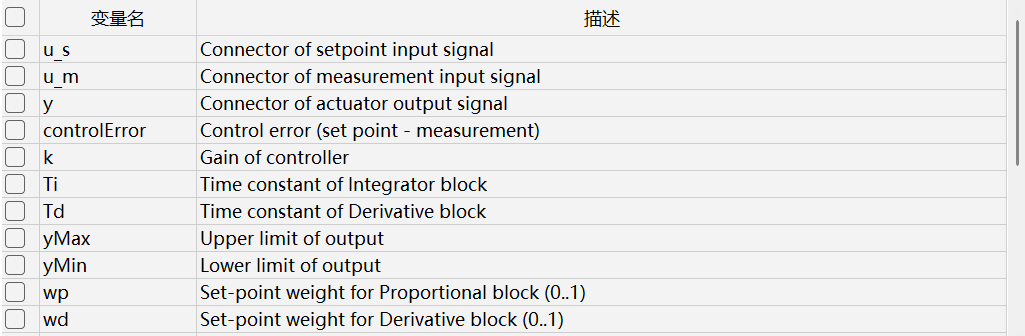

# 组件参数面板

默认位于建模主窗口的左下侧，用于显示当前模型或选中的组件中参数的名称、值、单位、描述等信息，其中参数名称和描述不可以直接修改。

在图标视图和图形视图下，组件参数面板分为以下 4 种情况显示参数：

未选中组件时，显示当前模型的参数；
选中单个组件时，显示该组件的参数；
选中多个组件时，获取的参数数据列表为空；
打开某个组件类型而未选中组件时，显示此组件类型的参数，其他情况遵循上述原则。

组件参数面板单元格中的背景色：

分组标题行用灰色标识，双击分组标题行任意点都可以折叠/ 展开分组；
不可编辑参数值和单位的单元格以浅灰色标识。

组件参数面板中参数值的颜色：

default 值显示为灰色；
变型后显示为黑色。

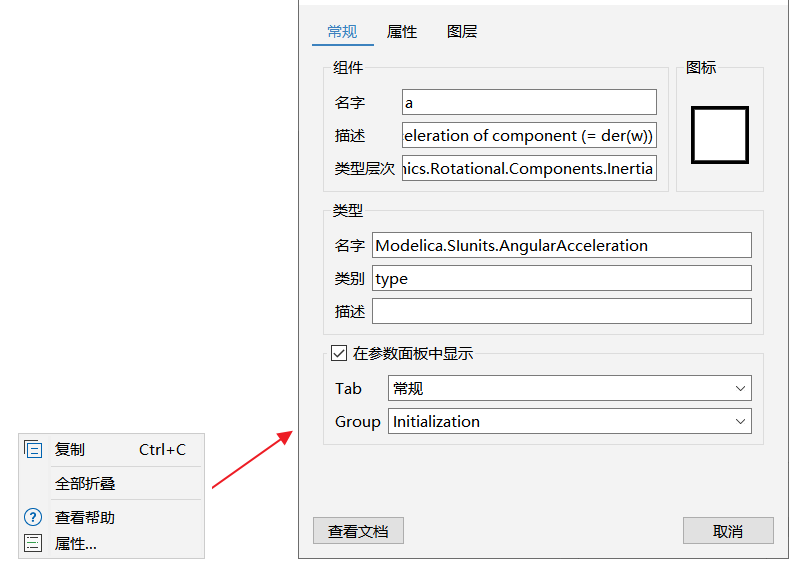

组件参数面板的内容分两级组织：Tab（属性页）和 Group（组）。如上图，组件参数面板分为常规、Advanced 两个属性页，常规又包含参数和 Initialization 两个组。Tab 和 Group 可以通过右击组件参数面板中的参数，选择属性，在组件属性对话框中设置。
