# If

使用类似于 if-else 语句的逻辑选择子系统执行

库： Sysblock模块库 / SubSystems

# 描述

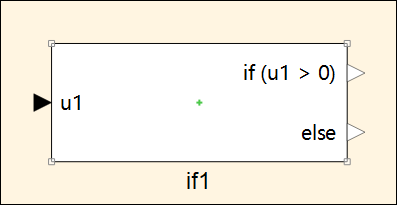

If 模块以及包含 ActionPort 模块的 IfActionSubsystem 模块实现 if-else 逻辑来控制子系统的执行。

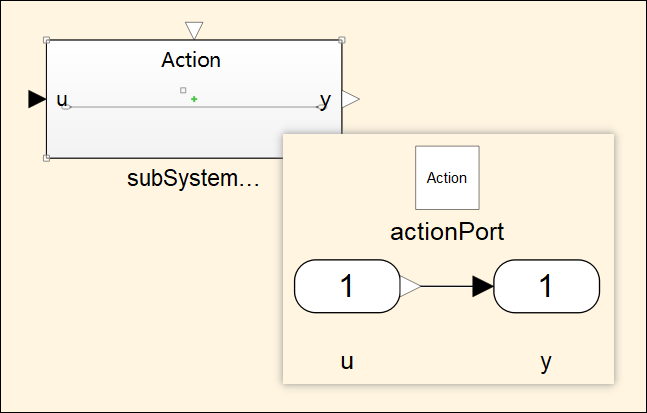

If Action Subsystem 模块是经过预先配置的 Subsystem 模块，可以作为一个起点，用来创建由 If 模块控制执行的子系统。If 模块计算逻辑表达式，然后根据计算结果输出动作信号。子系统的执行由放置在子系统内部的 ActionPort 模块控制。

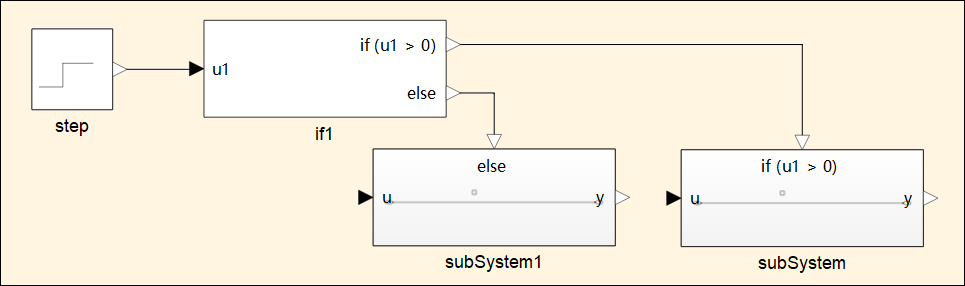

参考模型示例

。

Step 模块：提供从 -1 变到 1 的输入信号，用于模拟实际输入值的变化。这个信号将被用作 If 模块的条件判断依据；
If 模块：计算逻辑表达式，并根据结果输出动作信号。如果条件为真，则输出一个动作信号，触发连接的 Subsystem 模块执行。如果条件为假，触发连接的 SubSystem1 模块执行。可以在工具栏仿真结果中查看；
IfActionSubsystem 模块：一个预配置的子系统模块，其执行由 If 模块控制。当接收到来自If模块的动作信号时，IfActionSubsystem 模块将执行其内部逻辑。

If 模块具有以下限制：

它不支持可调参数。在普通模式或加速模式下的仿真过程中，或在运行生成的代码时，不能调整 if 或 elseif 表达式的值；

要实现可调整的 if-else 表达式，请在 If 模块外部调整表达式。例如，使用 RelationalOperator 模块计算 If 模块外部的外部表达式或将可调参数作为输入添加到 If 模块。
它不支持自定义存储类；
If 表达式和 Elseif 表达式不能接受某些运算符，如 +、-、* 和 /。

u1 — 用于计算逻辑表达式的值

标量 | 向量

输入 u1,u2,...,un 必须具有相同的数据类型。输入不能是任何用户定义的类型，例如枚举类型。

If 模块不直接支持定点数据类型。但是，可以使用 CompareToConstant 模块解决此限制。

If 模块不支持布尔数据类型。如果要将布尔信号输入到 If 模块，请使用 DataTypeConversion 模块将该信号转换为整数类型。

y — 用于 IfActionSubsystem 模块的动作信号

标量

来自 if、else 和 elseif 端口的输出是到 IfActionSubsystem 模块的动作信号。

输入的数目 — 指定输入端口个数

1 （默认） | 整数

If 表达式 — 指定逻辑表达式

u1 > 0 （默认） | 逻辑表达式

连接到 if 端口的 IfActionSubsystem 会在其关联的表达式计算结果为 true 时执行。

u1 > 0

指定当输入 u1 大于 0 时在输出端口上发送动作信号。
逻辑表达式

指定逻辑表达式。此表达式在 If 模块上与 if 输出端口相邻显示。该表达式只能包含运算符 <, <=, ==, ~=, >, >=, &, |, ~, (), unary-minus。不允许使用 +, -, *, / 和 ^ 等运算符。该表达式不能包含数据类型表达式（例如 int8(6)），并且不能引用数据类型不是 double 或 single 的工作区变量。

Elseif 表达式 — 指定逻辑表达式

空（默认） | 逻辑表达式列表

连接到 elseif 端口的 IfActionSubsystem 在其表达式计算结果为 true 且所有 if 和 elseif 表达式为 false 时执行。

空

未指定逻辑表达式。
逻辑表达式列表

指定由以逗号分隔的逻辑表达式列表。当您选中显示 else 条件复选框时，表达式出现在 If 模块上的 if 端口下方及 else 端口上方。表达式只能包含运算符 <, <=, ==, ~=, >, >=, &, |, ~, (), unary-minus。不允许使用 +, -, *, / 和 ^ 等运算符。表达式不能包含数据类型表达式（例如 int8(6)），并且不能引用数据类型不是 double 或 single 的工作区变量。

显示 else 条件 — 控制 else 端口的显示

on （默认） | off

当 if 端口和所有 elseif 端口表达式为 false 时，else 端口发送动作信号来执行所连接的 IfActionSubsystem 模块。

暂不支持启用过零检测的功能。
