# 通过 MWORKS 仿真 FMU

通常情况下，Sysplorer 能够顺利导入并仿真由其自身导出的 FMU 文件。但对于其他建模工具生成的某些特定形式的 FMU，如果用户未充分了解其使用要求，则可能在 Sysplorer 中出现导入或仿真失败的问题。

提示

有关 Sysplorer FMU 导入功能的详细信息，请参见本手册的 FMU 导入章节。

# FMU 由 MWORKS 导出

提示

  • 在此类场景下，请首先确保导出 FMU 的原始模型能够在 Sysplorer 平台上正常编译和仿真，以排除模型本身的建模问题；
  • 此外，用户还可以尝试将原始模型或导出的 FMU 移植到另一台安装相同版本 Sysplorer 的计算机上进行交叉验证。

# 导入阶段

# #1101 导入时卡滞无响应

  • 问题现象：导入 FMU 时，Sysplorer 软件出现卡滞或长时间无响应。

  • 问题分析：FMU 导入功能需要解析 FMU 文件中的modelDescription.xml文件，该文件记录了 FMU 的各类信息，包括模型变量。当XML文件中模型变量过多时，解析过程可能导致软件卡滞或长时间无响应。

    提示

    有关modelDescription.xml文件的详细介绍，请参见本手册的 XML 文件结构章节。

  • 问题定位：

    1. 使用解压工具（如 WinRAR、Bandzip 等）解压 FMU 文件；
    2. 使用文本编辑工具（如 VSCode、记事本等）打开modelDescription.xml文件；
    3. 检查XML文件的行数是否过多，例如达到几万行或几十万行。

  • 解决方案：重新导出轻量化 FMU。在 FMU 导出页面，使用变量过滤功能避免将不必要的局部变量生成到modelDescription.xml文件中。

    提示

# #1102 FMU 文件名过长

  • 问题现象：导入某个文件名过长的 FMU 时失败。

  • 问题分析：Windows 和 Linux 对单个文件名和文件路径的最大长度均有限制。若 FMU 文件名超出限制，导入程序会尝试截断文件名，但截断后的名称可能仍然导致路径超长或丢失.fmu后缀，从而引发导入失败。

  • 问题定位：

    1. 检查 FMU 文件名是否超过系统限制（Windows：255 个字符；Linux：255 个字节）；
    2. 检查 FMU 文件的完整路径是否超出系统限制。

  • 解决方案：

    1. 将 FMU 文件重命名为较短的名称；
    2. 或将 FMU 移动到更上层的文件夹，以缩短完整路径长度。

# #1103 重复导入失败

  • 问题现象：在本机多次（重复）导入同一 FMU 文件时，导入失败。

  • 问题分析：导入程序需要解压 FMU 文件，并将其中内容拷贝至资源路径中。若该资源路径中已存在同名文件夹，导入程序会尝试先删除该文件夹。但如果其中包含带有只读属性的文件，则删除操作失败，从而导致重复导入失败。

  • 问题定位：

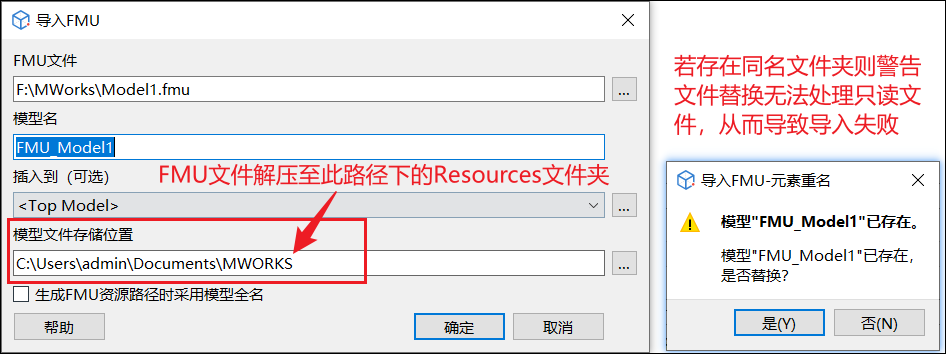

    1. 打开【模型文件存储位置】，进入其中的Resources文件夹；
    2. 找到与模型同名的文件夹（如FMU_Model1）；
    3. 遍历文件夹，检查其中是否存在只读文件。

    示例如下：

    提示

    若导入时选择将 FMU 文件【插入到】多层包的子包TopPackage\SubPackage\BottomPackage中，并假设TopPackage位于C:\test\TopPackage，则：

    • FMU 封装模型的完整路径为：C:\test\TopPackage\SubPackage\BottomPackage\FMU_Model1.mo；
    • FMU 解压后的资源文件路径为：C:\test\TopPackage\Resources\FMU_Model1。

  • 解决方案：

    1. 手动删除同名文件夹；
    2. 或为避免后续重复导入问题，可先手动解压 FMU，去除其中所有文件的只读属性，然后重新打包为 FMU。

    注意

    重新压缩时必须使用zip格式。

# #1104 模型文件存储位置只读

  • 问题现象：指定的【模型文件存储位置】文件路径导致导入失败。

  • 问题分析：类似案例 #1103，若指定的【模型文件存储位置】为只读文件夹，导入程序无法在该路径下生成 FMU 封装模型文件，从而导致导入失败。

  • 问题定位：打开模型文件存储位置，检查其是否具有只读属性。

  • 解决方案：

    1. 修改模型文件存储位置为其他非只读文件夹；
    2. 或修改模型文件存储位置所在文件夹的只读属性。

# #1105 FMU 导入后无输入输出端口

  • 问题现象：FMU 本身定义了多个输入和输出端口，但在导入模型后，部分端口未正常显示，取而代之的是出现了一个黄色的 Bus 端口。

  • 问题分析：FMU 的输入与输出变量名可能具有结构化层次，例如输入变量名为Test.inport，输出变量名为Test.outport。导入 FMU 时，需要根据Modelica规范声明顶层输入输出变量，但上述具有层次结构的变量名不符合Modelica规范。为解决这一限制，Sysplorer 构建了一种 SignalBus 连接器类型（即黄色端口），内部封装了相应的输入与输出变量。SignalBus 连接器可以与其他信号端口连接，连线时界面会弹出内部端口，用户可根据连接关系选择需要连接的信号。

  • 问题定位：

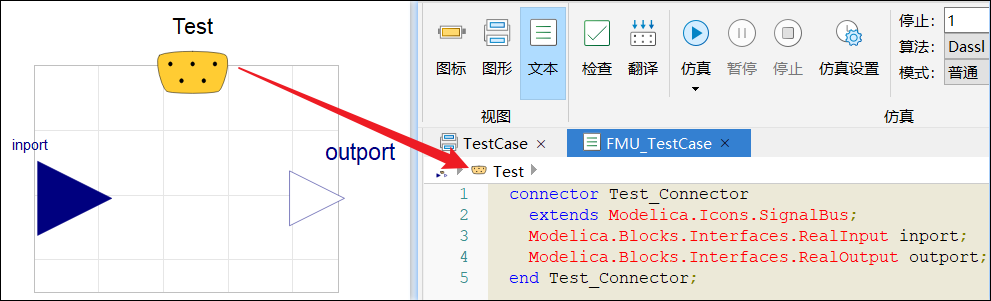

    1. 双击黄色 Bus 端口进入类定义；
    2. 切换到文本视图查看是否正确封装了原模型的输入与输出端口。

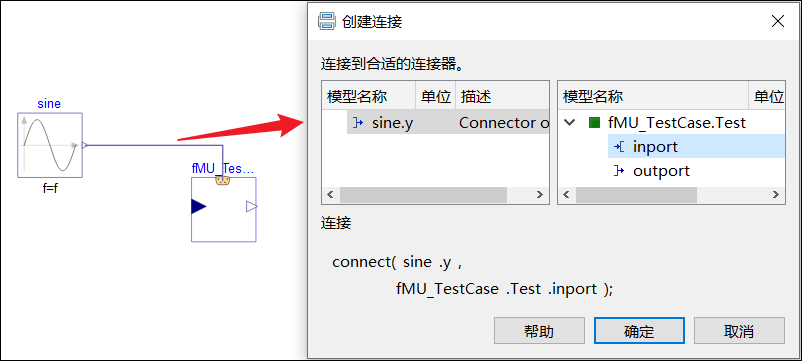

  • 解决方案：用户可按照普通输入输出端口使用，连线时软件会弹出关联的信号供选择。

# #1106 FMU 解压失败

  • 问题现象：导入 FMU 时出现报错：解压 FMU 文件失败。

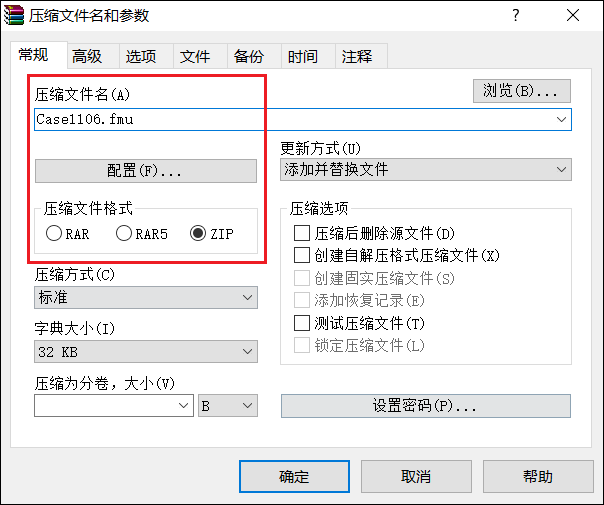

  • 问题分析：FMU 本质上是一个zip压缩包。如果用户自行解压后再次压缩，必须确保压缩格式为zip，否则可能导致解压失败。

  • 问题定位：使用 FMI 官方验证工具（如 FMPy）导入 FMU，检查是否能够正常解压。

    提示

    有关 FMPy 的详细信息，请参见本手册 FMU 验证工具章节。

  • 解决方案：重新压缩 FMU 文件，并确保使用zip压缩格式。

# #1107 找不到动态库

  • 问题现象：在人为修改 FMU 文件中的动态库文件名后导入，出现报错：找不到对应导入平台的动态库。

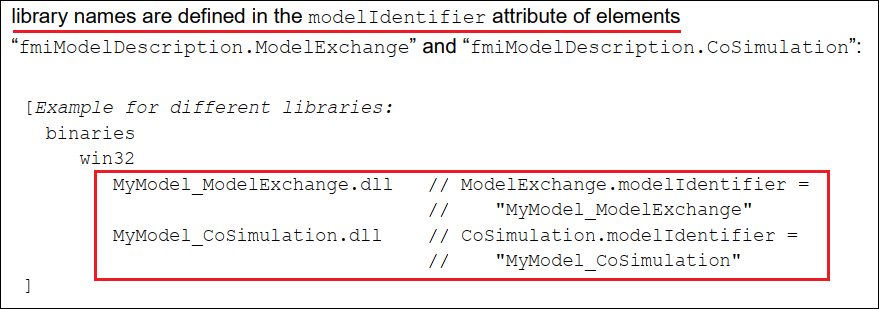

  • 问题分析：原则上不允许用户手动修改 FMU 文件内容。根据 FMI 规范，动态库文件名应与modelDescription.xml中的modelIdentifier属性一致。

  • 问题定位：

    1. 检查 FMU 文件中是否包含当前平台所需的动态库文件；
    2. 检查动态库文件名是否与modelDescription.xml中modelIdentifier属性一致。

  • 解决方案：

    1. 重新导出目标平台所需的 FMU 文件；
    2. 恢复动态库文件的原始名称。

# 编译阶段

# #1201 模型编译很慢

  • 问题现象：模型编译耗时过长。

  • 问题分析：FMU 中的模型变量数量过多，导致生成的Modelica模型规模过大，从而引起编译过程严重耗时。

  • 问题定位：

    1. 检查编译完成后 Sysplorer 的输出报表，确认时变量的统计数量是否异常偏多；
    2. 打开生成的Modelica模型，检查代码行数是否过大（例如达到几万行甚至几十万行）。

  • 解决方案：重新导出轻量化 FMU。在导出页面使用变量过滤功能，避免将不必要的局部变量写入modelDescription.xml。

    提示

    有关变量过滤功能的详细介绍，请参见本手册变量过滤章节。

# 仿真阶段

# #1301 导入后仿真很慢

  • 问题现象： 相比原模型，FMU 导入后的封装模型仿真速度明显变慢。

  • 问题分析：

    1. 仿真过程中需要通过 FMU 的GetXXX函数获取模型变量值，当变量数量过多时，频繁调用GetXXX函数会导致仿真速度下降；
    2. 仿真 FMU 封装模型时若未设置通信步长fmu_StepSize，且该值与原模型的输出步长差异较大，则可能影响模型求解步长。若通信步长过小，将严重降低仿真效率。

  • 问题定位：

    1. 检查编译完成后软件输出报表，确认时变量的统计数量是否过大；
    2. 打开生成的Modelica模型，检查代码行数是否异常庞大（如达到几万行或几十万行）；
    3. 对比原模型仿真设置的输出步长与 FMU 导入模型的通信步长参数fmu_StepSize是否一致。

  • 解决方案：

    1. 重新导出轻量化 FMU。在导出页面使用变量过滤功能，避免将不必要的局部变量写入modelDescription.xml；
    2. 调整参数fmu_StepSize，使其与原模型的输出步长匹配。

    提示

    有关变量过滤功能的详细介绍，请参见本手册变量过滤。

# #1302 无法加载 FMU

  • 问题现象： 仿真报错The specified module could not be found. Can't load fmu.

  • 问题分析：

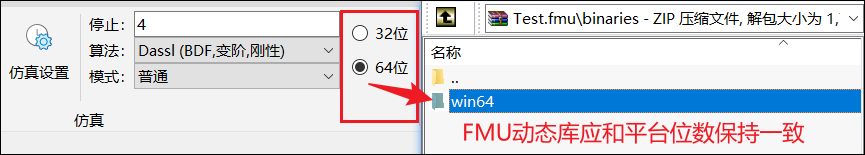

    1. FMU 动态库的位数与当前软件平台设置的位数不一致；
    2. FMU 文件缺少当前系统环境（Windows 或 Linux）对应的动态库。

  • 问题定位：

    1. 使用解压工具（如 WinRAR）解压 FMU 文件；
    2. 查看binaries文件夹，确认是否包含目标环境及对应位数的动态库文件。

    提示

    有关 FMU 文件结构的详细介绍，请参见本手册 FMU 文件结构。

  • 解决方案：
    根据 FMU 动态库的位数调整软件平台位数设置，确保与目标环境匹配。

# #1303 无法加载 FMU

  • 问题现象：同 #1302，将 FMU 导入后的模型复制到新的package后无法正常仿真。

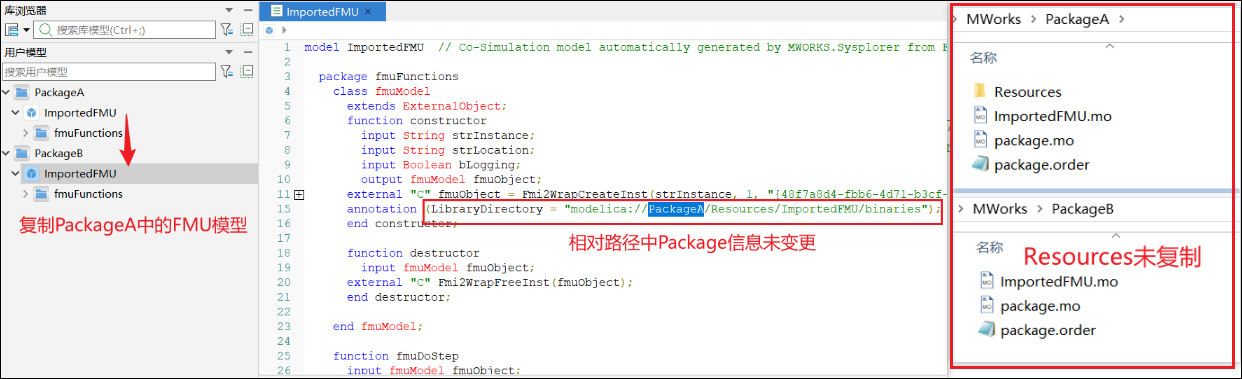

  • 问题分析：FMU 导入时，程序会在生成的Modelica模型文本中定义 FMU 解压文件在当前package中的相对路径。若后续直接复制该Modelica模型文本，相对路径不会随package变化而自动更新，因此在新package中可能无法找到动态库文件。

  • 问题定位：

    1. 检查Modelica模型文本的constructor函数中LibraryDirectory的相对路径是否正确；
    2. 检查Modelica模型文本所在package的Resources文件夹中是否包含 FMU 解压文件。

  • 解决方案：

    1. 在新package中重新导入 FMU，而不是直接复制；
    2. 修改Modelica模型文本中的相对路径为新package路径，并将 FMU 解压文件复制到该package的Resources文件夹中。

# #1304 动态库重名导致报错

  • 问题现象：因动态库重名导致仿真报错 FMU 加载失败或仿真崩溃。

  • 问题分析：使用 Sysplorer 导入并仿真 FMU 时，Sysplorer 求解器程序会动态加载 FMU 动态库文件。如果 FMU 动态库文件名，或其依赖的其他动态库文件，与系统动态库或当前进程已加载的动态库同名，则可能导致 FMU 加载失败，甚至引发仿真崩溃。

  • 问题定位：使用解压工具（如 WinRAR）解压 FMU 文件，查看binaries文件夹中目标平台文件夹是否包含与系统动态库重名的库文件。

  • 解决方案：修改与系统动态库重名的库文件，并重新生成 FMU。

# #1305 其他机器上仿真失败

  • 问题现象：FMU 在本地电脑导入后可正常仿真，但在其他电脑上导入后仿真失败。

  • 问题分析：导出 FMU 的原模型可能依赖某些绝对路径下的文件，导致该 FMU 在其他电脑上无法正常运行。

  • 问题定位：

    1. 在问题电脑直接仿真原模型，检查是否同样失败；
    2. 检查原模型中是否依赖绝对路径下的文件，例如C:/Users/admin/Desktop/case.csv；
    3. 检查原模型中是否存在外部对象或外部函数依赖绝对路径下的文件。

  • 解决方案：在Modelica建模和外部函数中均采用相对路径。使用示例可参考标准库模型Modelica.Utilities.Examples.readRealParameterModel：

    提示

    Modelica模型的相对路径写法可参考Modelica规范 13.5 External Resources (opens new window)章节。

# #1306 内存不足

  • 问题现象：FMU 动态库文件为 32 位，仿真加载 FMU 动态库时报错：没有足够的内存（ERROR_NOT_ENOUGH_MEMORY）。

  • 问题分析：32 位程序的虚拟地址空间大约为 4 GB。如果 FMU 动态库文件过大，或 FMU 依赖了过多其他动态库文件，可能因进程的用户模式虚拟地址空间不足而导致加载失败。在 32 位环境下，根本原因往往是虚拟地址空间的碎片化或耗尽，而非物理内存或页面文件不足。

  • 问题定位：

    1. 使用解压工具（如 WinRAR）解压 FMU 文件，查看binaries文件夹中目标操作系统对应的动态库文件是否过多或过大；
    2. 使用工具（如 VMMap）检查进程的地址空间状态。

  • 解决方案：

    1. 使用 64 位 FMU；
    2. 参见 #1307。

# #1307 仅在 Sysplorer 中出现内存不足

  • 问题现象：同 #1306，在 Sysplorer 中导入仿真时出现内存不足，但直接使用C程序或其他工具调用 FMU 时不会出现该问题。

  • 问题分析：在 Sysplorer 中导入并仿真 FMU 时，同一进程中还包含 Sysplorer 求解器程序。求解器自身会占用部分内存地址空间，如果 FMU 变量数量过多，求解器为其分配的内存需求也会增大，从而导致剩余可供 FMU 动态库使用的地址空间不足。

  • 问题定位：同 #1306。

  • 解决方案：

    1. 使用 64 位 FMU；
    2. 同 #1301，导出轻量化 FMU，减少 Sysplorer 求解器的内存占用。

# #1308 初始化时非线性方程求解失败

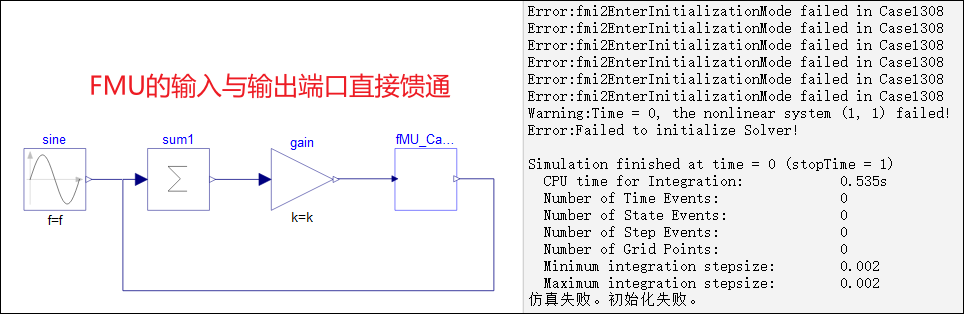

  • 问题现象：导入 Co-Simulation 类型 FMU，连接输入与输出端口后形成环路，仿真初始化时非线性方程求解失败。

  • 问题分析：Co-Simulation 类型 FMU 不建议置于代数环路中。Sysplorer 导入的 FMU 模型输入和输出端口在初始阶段默认具有直接馈通特性，因此模型连成环路后可能产生初始非线性方程组，导致求解失败。

  • 问题定位：

    1. 检查 FMU 模型的输入输出是否直接馈通，即是否连成环路，如存在环路且无延迟行为相关模块，则表示两者直通；

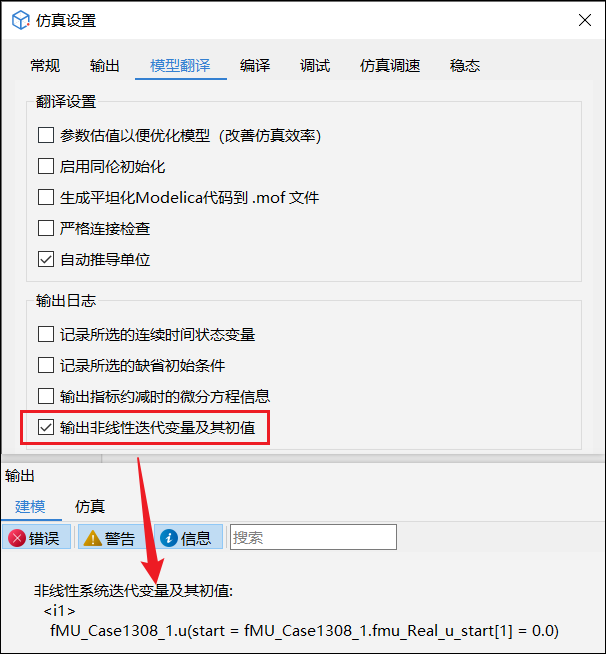

    2. 勾选【仿真设置-模型翻译-输出非线性迭代变量及其初值】选项，重新翻译模型，打开模型翻译后的输出窗口，检查翻译报表中非线性系统迭代变量是否包含 FMU 模型的输入或输出变量。

  • 解决方案：

    1. 修改 FMU 模型输入与输出端口在初始阶段的直接馈通特性；
    2. 打开 FMU 模型的文本视图，搜索模型常量fmu_InputStartForInitialization，将其值修改为true。当该值为true时，FMU 将使用输入变量的start值进行初始化，而不是由输入端口计算值，从而规避输入与输出端口的直通特性；

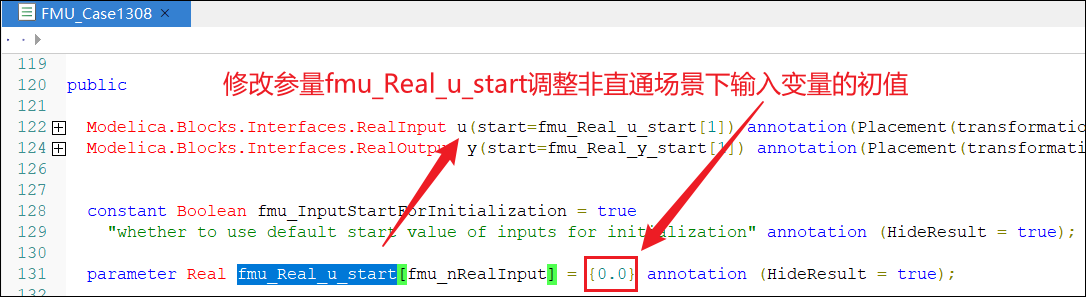

    3. 用户可通过调整参量fmu_xxx_u_start设置 FMU 输入变量的初值，其中xxx为变量的数据类型，例如Real。

# #1309 环路拆分后仿真失败

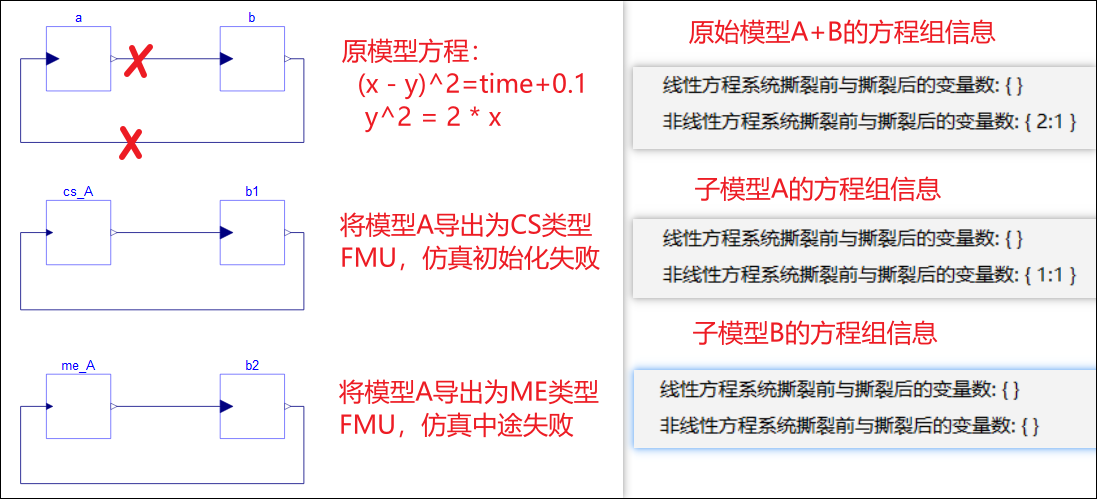

  • 问题现象：将原系统模型环路中的一部分拆分出来导出为 FMU，将该 FMU 导入后再次集成到原系统模型，出现仿真失败或结果差异明显。

  • 问题分析：原系统模型中的环路部分可能构成线性或非线性方程组，而方程组中的未知变量需要同时求解。人为拆分其中一部分并导出为 FMU 会破坏原模型的约束关系。

    • 若导出的 FMU 为 Co-Simulation 类型，因其采用协同仿真形式，重新集成后的系统模型与原模型不再等价；
    • 若导出的 FMU 为 ModelExchange 类型，则重新集成后的系统模型会形成外层大环路中嵌套 FMU 小环路的结构。仿真求解时，大环路在迭代过程中需进入 FMU 内部执行小环路迭代，整体求解效率降低，同时不能保证与原模型具有相同的求解特性。

  • 问题定位：

    1. 翻译原模型，统计输出报表中的线性与非线性方程信息；
    2. 分别翻译拆分后的子模型，统计输出报表中的线性与非线性方程信息；
    3. 若子模型中的方程块或方程中的变量个数减少，则拆分方式可能破坏了原模型的环路特性。

  • 解决方案：重新调整拆分方案，避免人为解耦破坏模型环路特性。

# #1310 仿真精度不足

  • 问题现象：导入的 Co-Simulation 类型 FMU 模型集成到原系统模型后，仿真结果与原始模型相比存在精度问题或明显偏差。

  • 问题分析：Co-Simulation 类型 FMU 与系统其它部分采用协同仿真方式，其计算逻辑为两部分模型在一个通信步长内独立求解，并在通信步长点交换输入与输出变量。在此方式下，FMU 内部执行一个通信步长的积分计算时，其输入变量 是固定不变的；而原模型的方程级耦合方式中，输入变量 随时间连续变化，因此能获得更精确的计算结果。

  • 问题定位：打开导入后 FMU 模型的参数面板，将通信步长参数fmu_StepSize缩小，检查仿真结果是否有所改善。

    注意

    注意：若导出 FMU 使用的是定步长算法，则必须确保fmu_StepSize为 FMU 固定积分步长的整数倍。

  • 解决方案：

    1. 导出 FMU 时若采用定步长算法，应适当缩小积分步长；
    2. 调整通信步长fmu_StepSize为合适的值，以提高仿真精度。

# #1311 FMU 与原模型仿真结果差异大

  • 问题现象：直接仿真Co-Simulation类型 FMU 模型（无输入输出连接）与原模型相比，结果差异明显。

  • 问题分析：原模型对仿真精度非常敏感，尤其当模型存在离散事件时刻与积分步或通信步重合时，外部时间与 FMU 内部时间的细微偏差可能导致仿真结果明显不同。此外，仿真原模型所用的求解算法、步长和精度配置可能不合适，导致求解结果未收敛，因此直接比较两份未收敛的结果没有实际意义。

  • 问题定位：对原模型设置不同的求解算法、步长和精度配置进行仿真，确认原模型是否在特定条件下才能得到收敛结果。

  • 解决方案：导出 FMU 时，应选择与原模型求解算法、步长和精度相匹配的配置，以确保原模型能得到收敛解。

# FMU 由第三方工具导出

在这种应用场景下，第三方工具导出的 FMU 可能存在特定使用限制，或不完全符合 FMI 规范，因此在 Sysplorer 平台导入和仿真时可能出现问题。

提示

为排除第三方工具自身问题，建议用户使用 FMI 官方推荐的 FMU 验证工具 (opens new window)进行交叉测试。

# 导入阶段

# #1401 缺少库文件

  • 问题现象：导入时报错缺少对应平台的库文件。

  • 问题分析：问题类似 #1302，Sysplorer 导入 FMU 时需根据当前系统环境（Windows/Linux）及其位数（64 位/32 位）查找 FMU 文件中是否存在相应的动态库文件。如果未找到对应版本的动态库，则会报错。

  • 问题定位：同 #1302。

  • 解决方案：

    1. 使用第三方工具导出多种环境及其位数的 FMU 文件；
    2. 将这些 FMU 文件的binaries文件夹合并成一个；
    3. 这样，一个 FMU 文件中就包含了多种环境的动态库文件，从而避免缺少库文件的报错。

# #1402 无法独立运行

  • 问题现象：导入时报错 FMU 依赖于导出平台，无法独立运行。

  • 问题分析：第三方工具导出的 FMU 文件可能不能独立运行，通常需要与第三方工具进行通信。具体使用方法需参考第三方工具的帮助文档。目前，一些低版本的 Simulink 或 Amesim 导出的 FMU 不能独立运行。

  • 问题定位：

    1. 使用解压工具（如 WinRAR）解压 FMU 文件，并使用文本编辑工具打开modelDescription.xml；

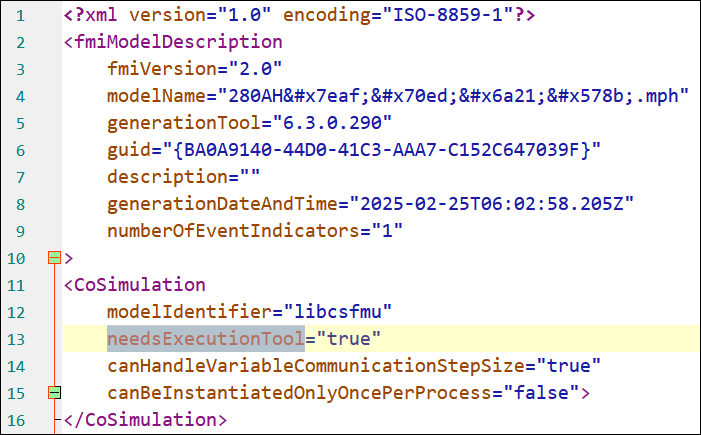

    2. 搜索needsExecutionTool属性，如果其值为true，则表示该 FMU 无法独立运行。

  • 解决方案：

    1. 参见第三方工具帮助文档，了解如何正确使用其导出的 FMU 文件；
    2. 切换至高版本软件或调整导出设置，确保属性needsExecutionTool=false。

# 编译阶段

本节主要针对源码形式的 FMU，即第三方工具直接导出模型的源代码，而非将其编译为动态库文件。通常，将模型编译成动态库文件可以方便后续的集成操作。然而，在一些跨平台使用场景下，例如需要将模型从 Windows 平台移植到 Linux 平台进行仿真，使用源码形式的 FMU 可以根据当前平台环境自适应编译，因此具有更强的可移植性。一些第三方工具在导出 FMU 时，也可以同时生成对应平台的动态库文件，可通过解压 FMU 文件并查看binaries文件夹内容来确认。

# #1510 符号重定义

  • 问题现象：模型编译失败，C编译器提示符号重定义。

  • 问题分析：源码形式 FMU 中可能定义了某些函数或宏定义，与 Sysplorer 求解器内置函数冲突。

  • 问题定位：根据输出面板的报错提示，或打开build.log文件查看具体重定义的函数名或宏定义。

  • 解决方案：

    1. 修改源码中造成冲突的函数名或宏定义；

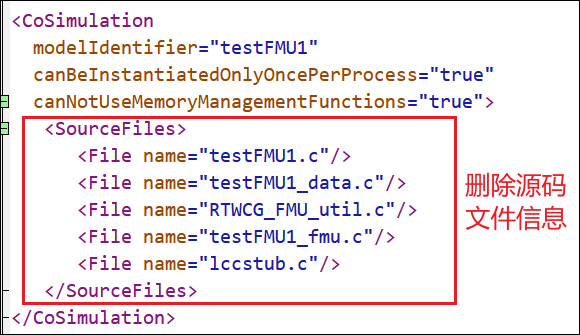

    2. 导入时不选择源码导入，规避此问题。注意：低版本 Sysplorer 导入功能没有导入选项，当 FMU 文件中modelDescription.xml存在源码信息时，导入程序默认按源码方式导入。此时可将源码信息删除，如下图红色框部分，使其按动态库方式导入（用户需确保该 FMU 文件包含目标平台环境下的动态库文件）:

# #1511 多个源码 FMU 集成

  • 问题现象：同 #1510，但系统模型中同时包含多个源码形式 FMU 模型。

  • 问题分析：同一工具导出的不同模型的源码形式 FMU 中定义了相同函数或宏定义，低版本 Sysplorer 未支持这类场景。

  • 问题定位：检查当前系统模型是否包含多个相同工具导出的源码形式 FMU 模型。

  • 解决方案：同 #1510。

# #1512 符号未定义

  • 问题现象：模型编译失败，C编译器提示未找到符号定义。

  • 问题分析：该源码形式 FMU 必须通过makefile文件实现编译，低版本 Sysplorer 未支持调用makefile执行源码编译的功能。

  • 问题定位：

    1. 解压 FMU 并查看sources文件夹中是否存在makefile模板文件；
    2. 检查modelDescription.xml中SourceFiles内容是否包含sources文件夹中所有C文件。

  • 解决方案：

    1. 导入时不选择源码导入，规避此问题。低版本 Sysplorer 的处理同 #1510 删除源码文件；
    2. 或者修改modelDescription.xml的SourceFiles内容，将 FMU 文件sources文件夹中的C文件按照 #1510 中的样式写入SourceFiles标签，确保 Sysplorer 编译 FMU 源码时能够找到所有C文件。

    注意

    注意，由于makefile中可能指定了 Sysplorer 的C编译器不支持的特殊编译指令，方式二可能失效。

# #1513 未找到头文件

  • 问题现象：模型编译失败，C编译器提示未找到头文件或符号未定义。

  • 问题分析：FMI 接口函数均为标准C函数，因此 Sysplorer 使用C编译器编译源码形式的 FMU。如果用户在源文件中引用了C++头文件并使用了C++标准库函数，C编译器将编译失败。

  • 问题定位：

    1. 检查 FMU 源文件中是否引用了C++头文件和函数；
    2. 根据编译报错信息判断是否由C++函数导致。

  • 解决方案：

    1. 导入时不选择源码导入，规避此问题。低版本 Sysplorer 的处理同 #1510 删除源码文件；
    2. 完全使用C函数实现 FMU 源码功能，或通过显式加载C++动态库的方式绕过编译时的链接错误。

# 仿真初始化阶段

# #1601 加载 FMU 失败

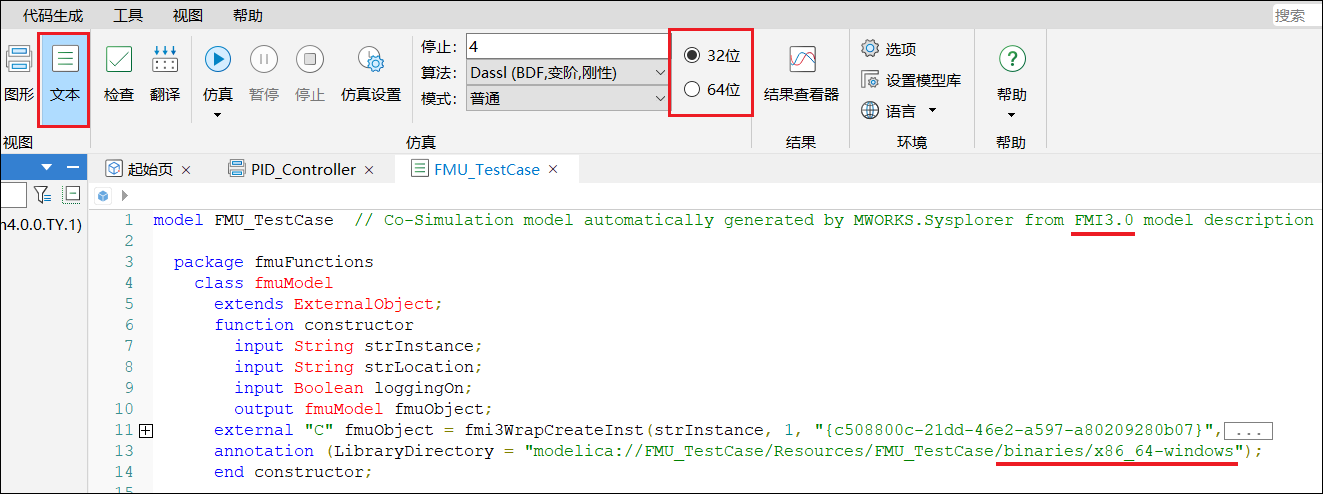

  • 问题现象：同 #1302，FMU 文件为 V3 版本，且包含目标平台的位数，但切换平台位数为 32 位后报错The dll is not a valid Win32 application.. Can't load fmu.

  • 问题分析：V3 FMU 文件导入后的模型文本中指定了当前平台位数对应的 FMU 解压后动态库相对路径。FMU 模型仿真时会在该相对路径中加载动态库文件。切换平台位数后，由于模型文本中的相对路径未变，该路径下无法找到对应位数的动态库文件，导致仿真失败。

  • 问题定位：

    1. 使用文本视图查看导入后生成的Modelica模型；
    2. 检查constructor函数中LibraryDirectory的相对路径是否与目标平台不符。

  • 解决方案：

    1. 切换平台位数后重新导入 FMU；
    2. 使用 V2 FMU。FMI 2.0 定义的binaries路径结构与Modelica规范一致，导入后生成的相对路径无需包含平台位数层级，Sysplorer 会根据当前平台位数在相应位数的 FMU 动态库路径下查找。

# #1602 初始化失败

  • 问题现象：仿真初始化失败。

  • 问题分析：问题同 #1402，是由于第三方工具导出的 FMU 文件不能独立运行，即needsExecutionTool=true，但低版本 MWROKS 未在导入阶段报错，因此该问题在仿真阶段才暴露。

  • 问题定位：

    1. 使用解压工具如 WinRAR 解压 FMU 文件，并使用文本编辑工具打开modelDescription.xml文件；
    2. 搜索needsExecutionTool，如果该属性为true，则表示该 FMU 无法独立运行。

  • 解决方案：

    1. 参见第三方工具帮助文档，了解如何正确使用其导出的 FMU 文件；
    2. 切换高版本软件或调整导出设置，确保属性needsExecutionTool=false。

# 连续仿真阶段

# #1610 Set 布尔变量失败

  • 问题现象：Sysplorer 仿真时Set布尔类型输入变量或参量后出现结构化异常、仿真失败等问题。

  • 问题分析：仿真 FMU 时，Sysplorer 通过调用 FMU 的fmiSetxxx接口函数将外部输入变量值提供给 FMU。fmiSetxxx中的xxx表示数据类型，如Real/Integer/Boolean/String，这些数据类型由 FMI 规范定义。如果第三方工具生成 FMU 时所采用的数据类型与 FMI 规范不一致，则fmiSetxxx可能引发非法内存写入，导致程序崩溃。

    注意

    目前已发现部分平台定义的布尔类型（typedef char fmi2Boolean;）与 FMI 2.0（typedef int fmi2Boolean;）规范不一致。

  • 问题定位：

    1. 查看第三方平台帮助文档是否有相关说明；
    2. 检查第三方平台安装路径下是否存在 FMI 类型定义头文件，如 FMI2 的fmi2TypesPlatform.h、FMI3 的fmi3PlatformTypes.h，确认其是否与 FMI 规范一致；
    3. 删除 FMU 模型中布尔类型输入连接，同时删除 FMU 模型文本中与布尔类型有关的Set函数调用，重新仿真验证是否无异常。

  • 解决方案：确认第三方平台的 FMU 帮助文档是否支持指定类型定义，并重新导出 FMU 文件。

# #1611 Set 字符串变量失败

  • 问题现象：Sysplorer 仿真时Set字符串类型输入变量或参量后出现结构化异常、仿真失败等问题。

  • 问题分析：仿真 FMU 时，Sysplorer 通过调用 FMU 的fmiSetString接口函数将外部输入的字符串变量值提供给 FMU。fmiSetString的字符串实参在函数调用结束后会被销毁，因此 FMU 内部需在Set函数执行时拷贝该字符串，而不能仅保存字符串地址。

  • 问题定位：删除 FMU 模型的字符串类型输入连接，同时删除 FMU 模型文本中与字符串类型相关的Set函数调用，重新仿真验证是否无异常。

  • 解决方案：向第三方平台反馈该问题。

# FMU 创建多实例

Sysplorer 导入 FMU 后生成的 FMU 封装模型，是一个通用的Modelica模型组件，用户可以在一个大系统中实例化多个 FMU 模型。然而，一些第三方工具导出的 FMU 并不支持多实例调用，用户可查看modelDescription.xml，搜索属性canBeInstantiatedOnlyOncePerProcess，若该属性为true，表示该 FMU 不支持多实例调用。

# #1630 集成多个 FMU 封装模型报错

  • 问题现象：在一个模型中拖入一个 FMU 封装模型后能正常仿真，再次拖入或将其复制后会出现仿真结构化异常和仿真结果错误。

  • 问题分析：第三方工具导出的 FMU 不支持多实例调用，可能原因是 FMU 内部维护了全局变量，不同实例调用同一 FMU 函数时会修改该全局变量，导致后续仿真出现问题。

  • 问题定位：

    1. 使用解压工具如 WinRAR 解压 FMU 文件，并使用文本编辑工具打开modelDescription.xml文件；

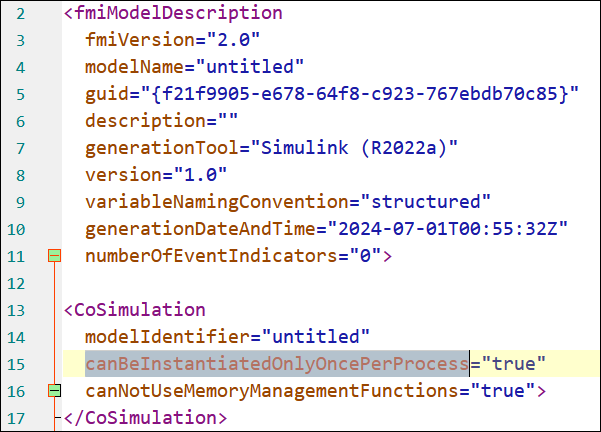

    2. 搜索canBeInstantiatedOnlyOncePerProcess，如果该属性为true，则表示该 FMU 不支持多实例调用。

  • 解决方案：调整原模型名称并使用第三方工具重新导出一个 FMU，在 Sysplorer 中导入该新 FMU 后再进行集成使用。
