# 添加连接
在连接分组完毕后，即可对连接添加连接。添加连接支持两种模式，分别是闪电模式和标准模式。默认为闪电模式。
闪电模式只需要选择零件 1 和零件 2 即可完成添加连接，依据所选特征智能推理出添加连接的位置和姿态。
标准模式需要选择零件 1 和零件 2，单击添加按钮，完成添加连接，同时支持修改位置和方向。

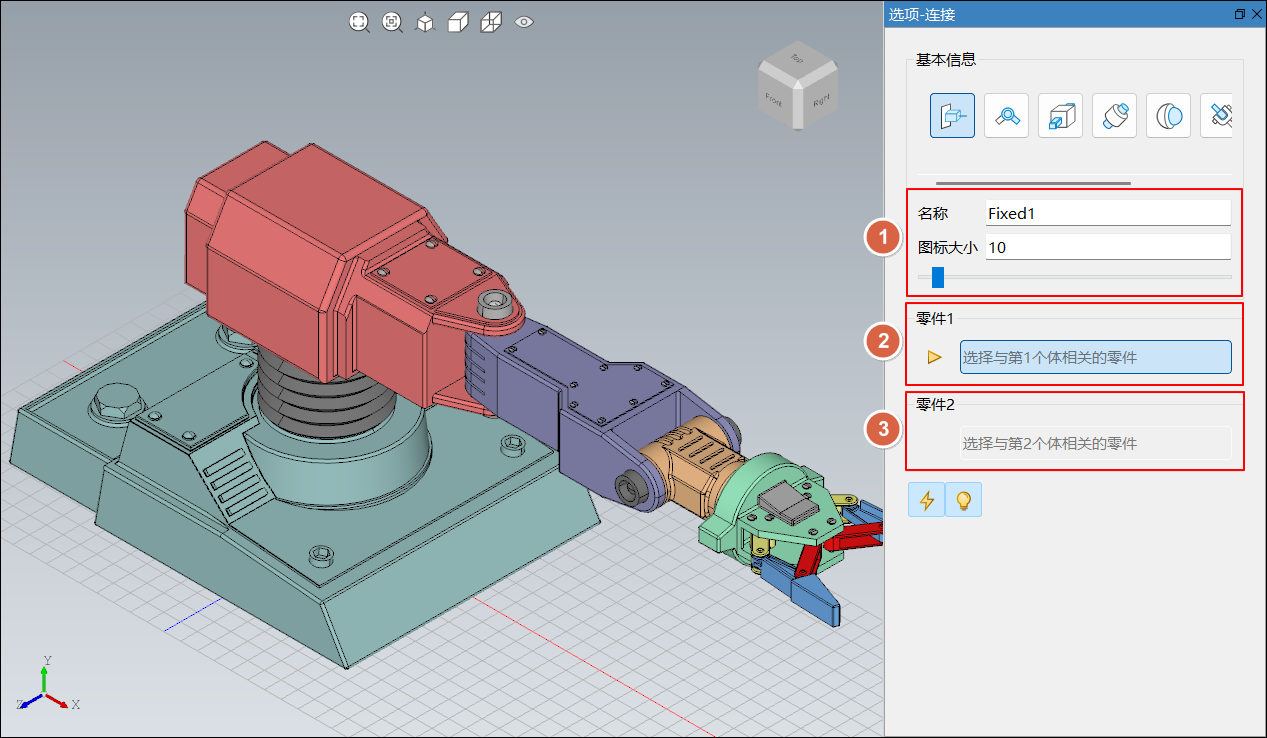

# 闪电模式
单击菜单栏连接，窗口右侧弹出选项-连接侧边栏，进入添加连接状态。
自定义连接名称及图标大小；
零件 1：鼠标移动至三维视图中，待添加的连接会根据当前拾取点进行 Z 向自适应和特征识别，在 CAD 模型上选择某个零件的一个点、一条线或一个面，单击即可放置该连接，完成零件 1 的选择；
零件 2：鼠标移动至三维视图中，在 CAD 模型中选择第二个零件的一个点、一条线或一个面，单击即可选择零件 2；
重复步骤 1 到步骤 3，继续添加连接，也可再次单击菜单栏中的连接或按 Esc 键，退出添加连接状态。
提示
图标大小可以通过输入值、拖动滑动条或者在三维视图中使用 alt + 鼠标滚轮来进行调整。

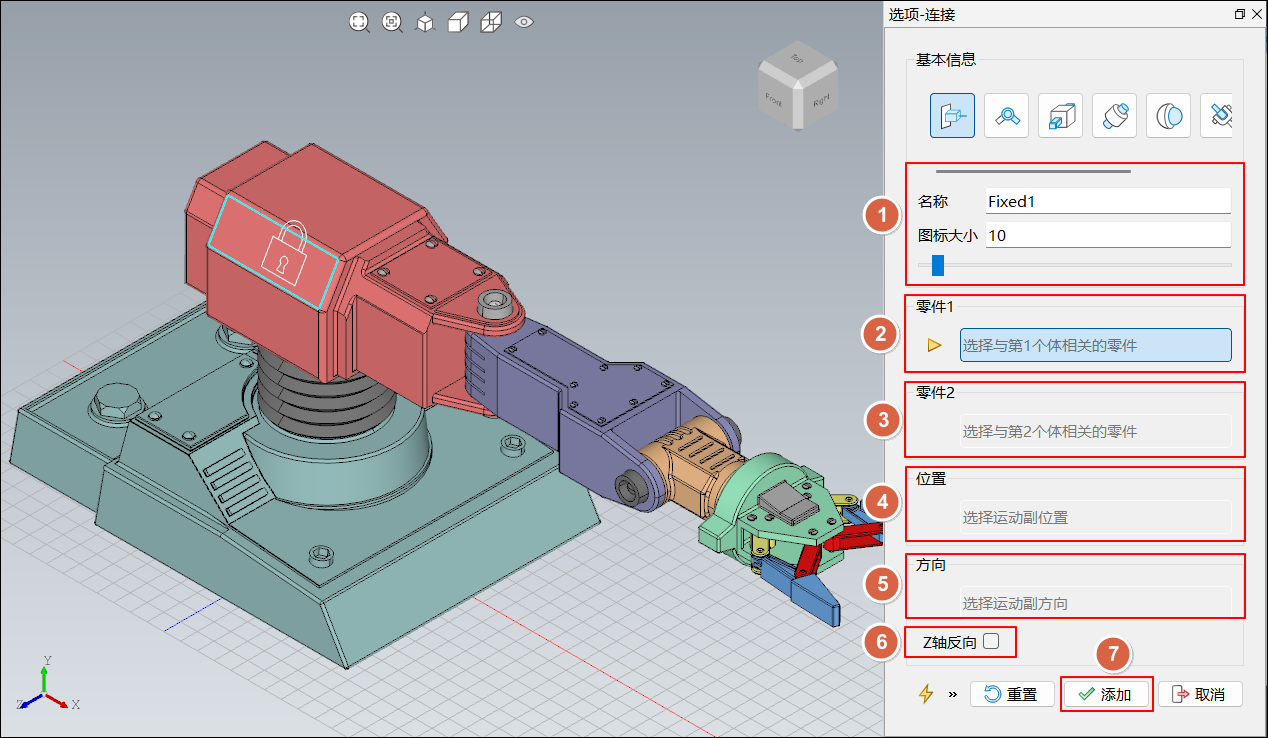

# 标准模式

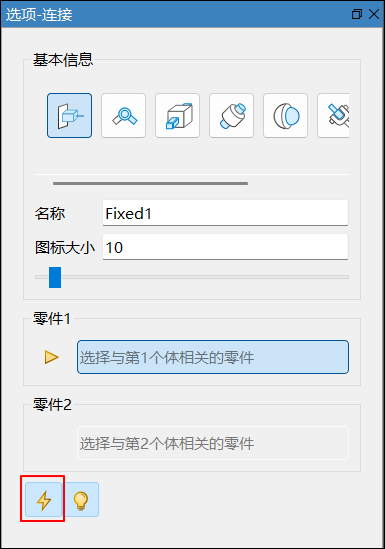

首次添加连接时，默认为闪电模式，在选项-连接侧边栏的底部，单击闪电模式按钮，即可关闭闪电模式，进入标准模式。
自定义连接名称及图标大小；
零件 1：鼠标移动至三维视图中，待添加连接会根据当前拾取点进行 Z 向自适应和特征识别，在 CAD 模型上选择某个模型上的一个点、一条线或一个面，单击即可放置该连接，完成零件 1 的选择；
零件 2：鼠标移动至三维视图中，在 CAD 模型中选择第二个零件的一个点、一条线或一个面，单击即可选择零件 2；
位置：单击位置编辑栏，鼠标移动至三维视图中，在 CAD 模型中选择某个零件的一个点、一条线或一个面，单击即可更新连接位置；
方向：单击方向编辑栏，鼠标移动至三维视图中，在 CAD 模型中选择某个零件的一个点、一条线或一个面，对连接的 Z 方向进行修改；
Z 轴反向：勾选 Z 轴反向，设置 Z 轴反向；
单击添加按钮，即可完成该连接的添加；
重复步骤 1 到步骤 7，继续添加连接，也可以再次单击菜单栏中连接或 Esc 键，退出添加连接状态。
提示
在三维视图或者左侧模型浏览器中单击连接，在三维视图中，该连接关联的零件一和零件二会高亮描边，规则如下：
默认零件一为红色高亮描边，零件二为蓝色高亮描边；
如果零件二选择大地，则仅有零件一为红色高亮描边。
在选项-连接界面闪电图标旁的小灯泡按钮是启用/关闭特征拾取智能推理，开启时会根据所拾取的特征对选取的位置或特征进行智能推理，具体拾取规则如下表所示；若关闭则是会将连接放置在鼠标点击的位置，方向与世界坐标系一致。默认为开启状态。
# 连接特征拾取规则及案例演示
- 表一 拾取点与线
- 表二 拾取圆
# 点线拾取
# 固定副/球副/平面副

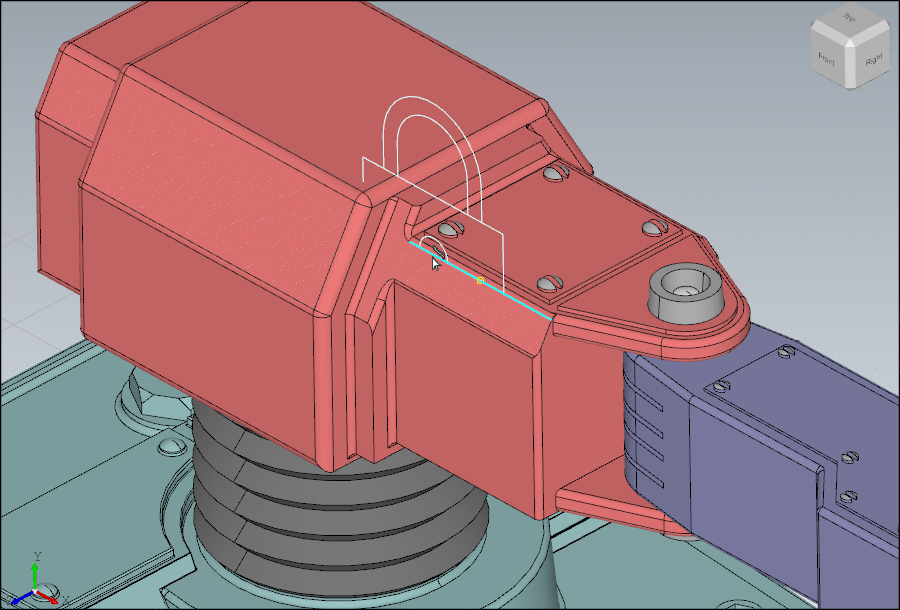

拾取点、直线、圆弧线、非圆弧线
 |
# 转动副/移动副/圆柱副/万向节/螺旋副

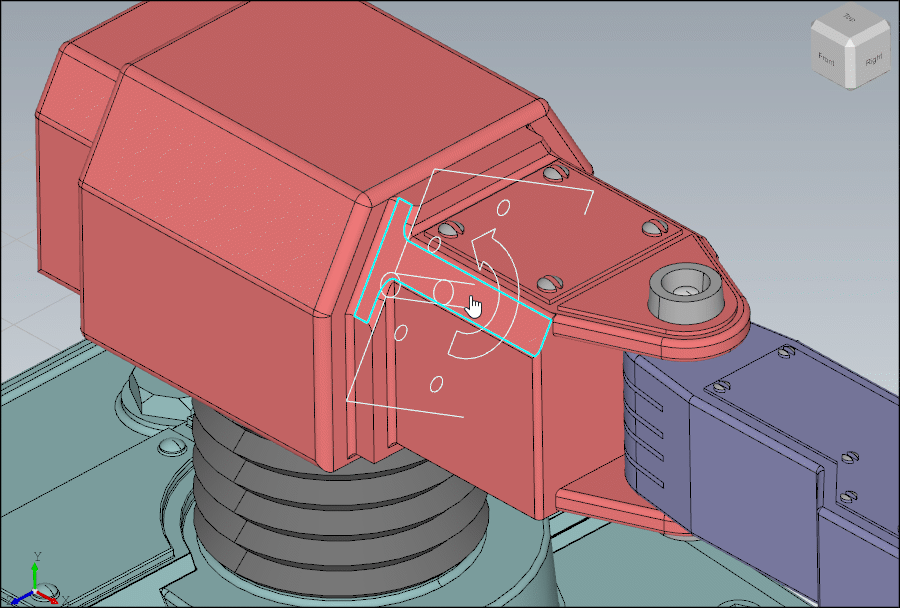

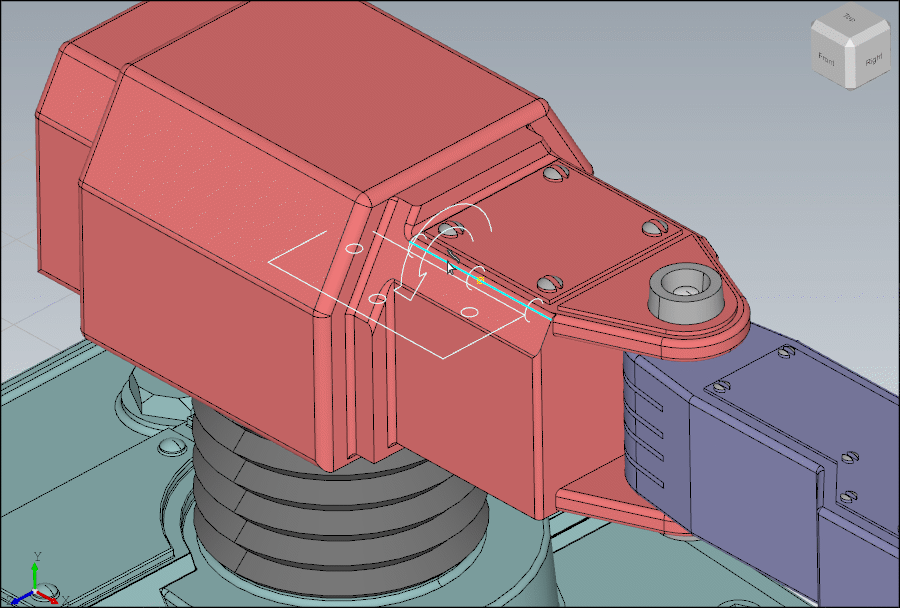

拾取顶点 | 拾取直线 |

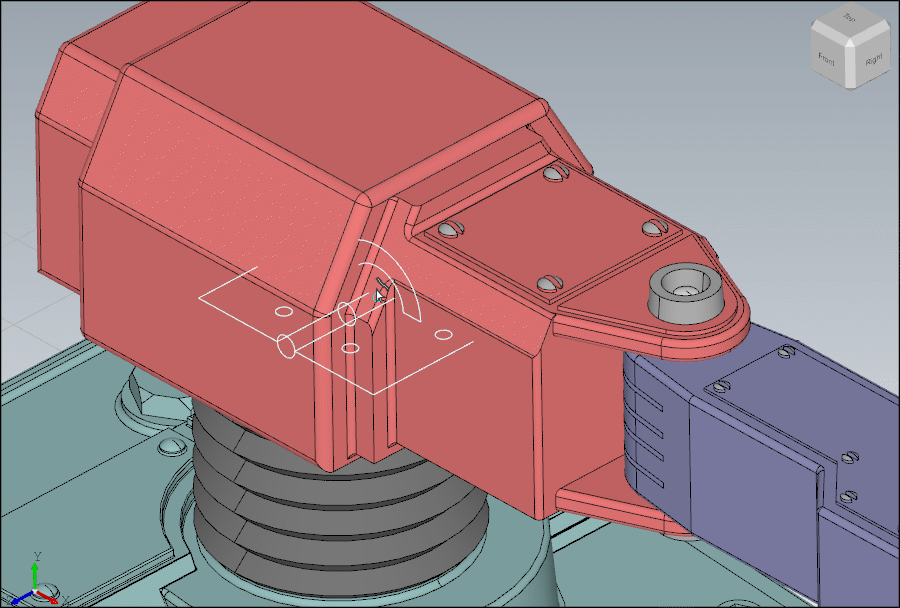

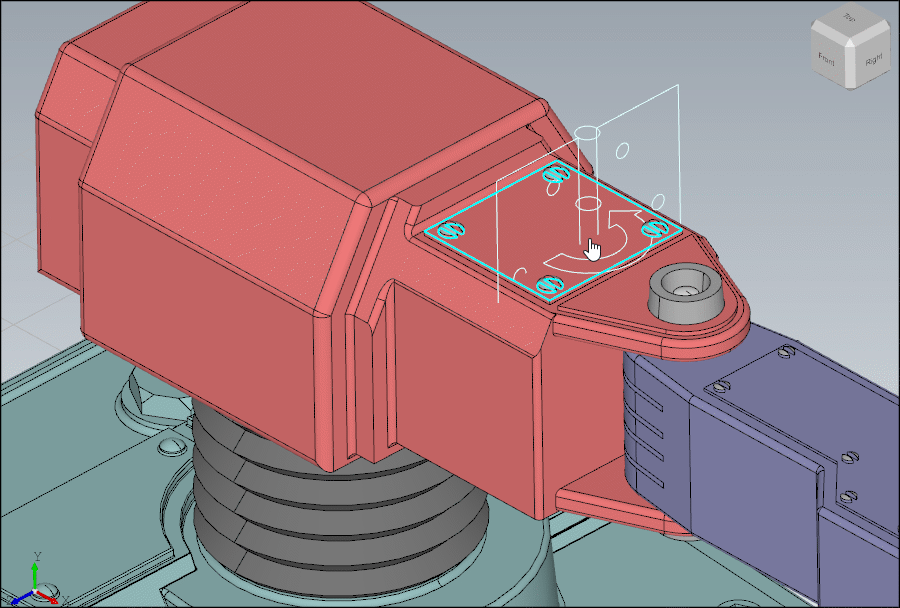

拾取圆弧线 | 拾取非圆弧线 |
# 面拾取

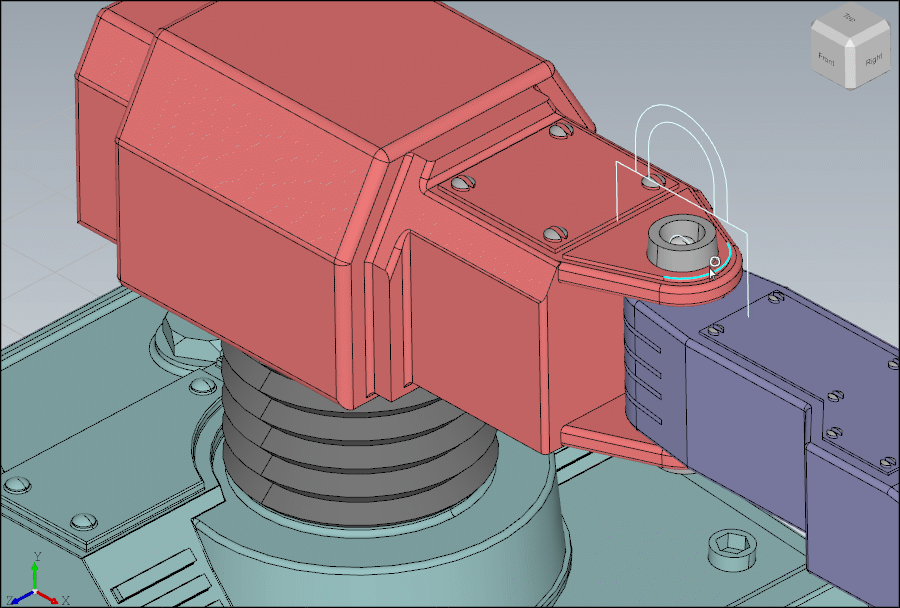

# 固定副/平面副
拾取平面 | 拾取圆柱曲面、球面、一般曲面 |
# 转动副/移动副/圆柱副/万向节/螺旋副

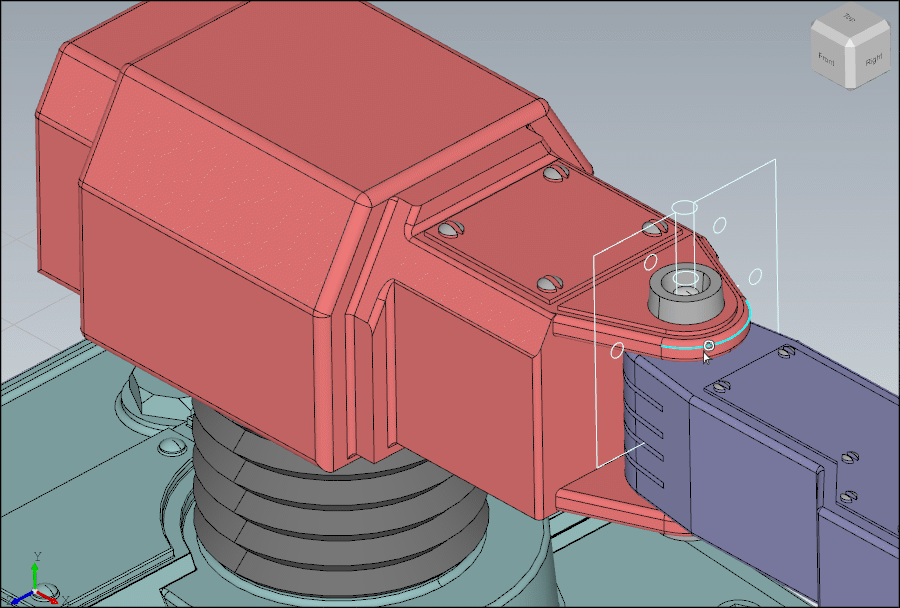

拾取平面 | 拾取圆柱曲面 |

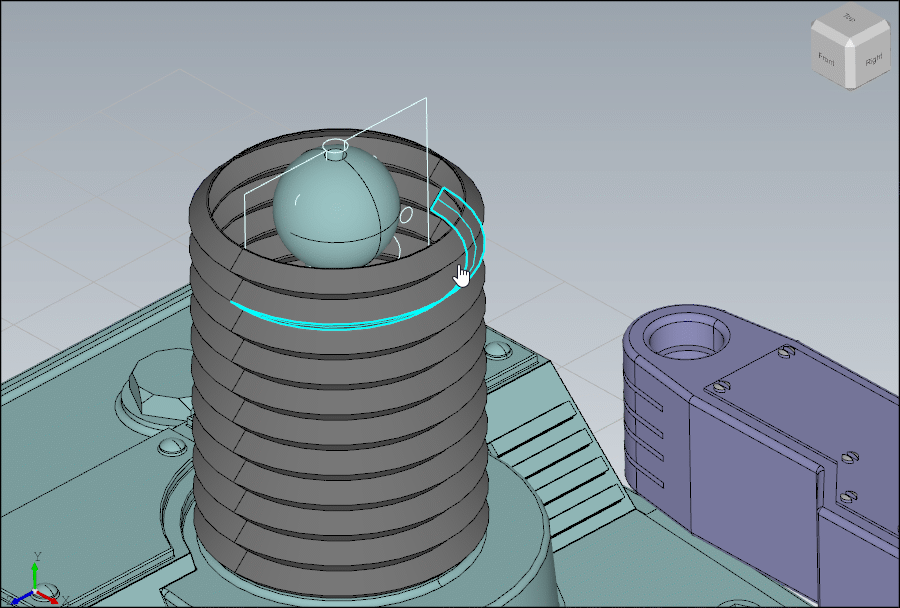

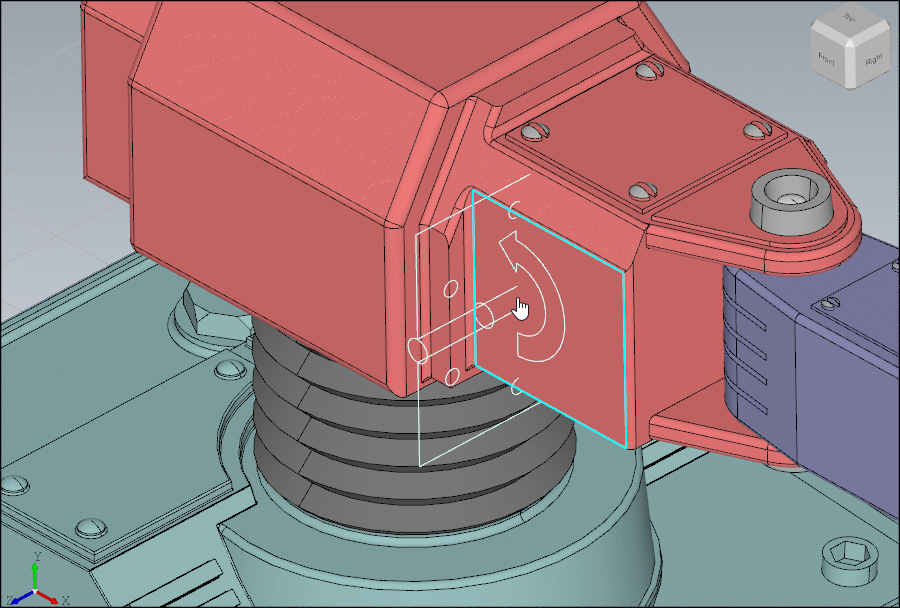

拾取球面 | 拾取一般曲面 |
# 球副

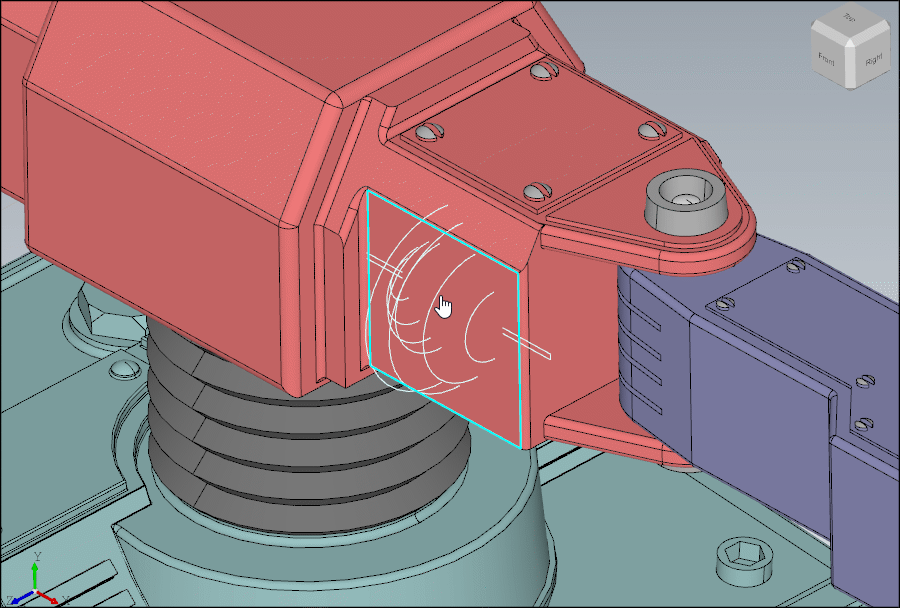

拾取平面、圆柱面、球面、一般曲面
 |
# 万向节添加说明
万向节与其它运动副的主要区别是万向节具备两个方向，分别是两个万向节叉的方向。在选中零件 1 时，根据拾取的零件几何特征确定第一个万向节叉的方向；在选中零件 2 时，根据拾取的零件几何特征确定第二个万向节叉的方向。

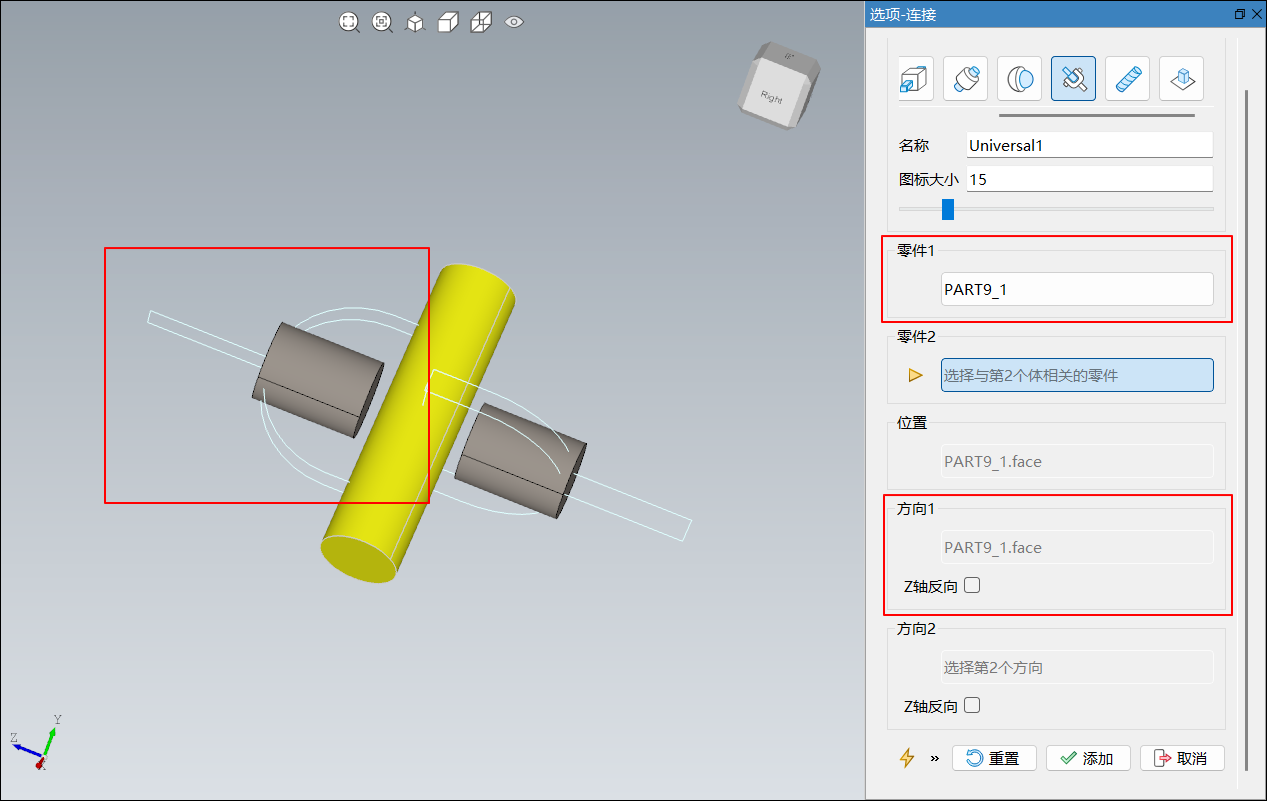

如下图所示，当选中第一个零件的圆柱面时，第一个万向节叉的方向与该圆柱面轴线方向一致，同时第二个万向节叉的方向默认与第一个万向节叉的方向垂直。

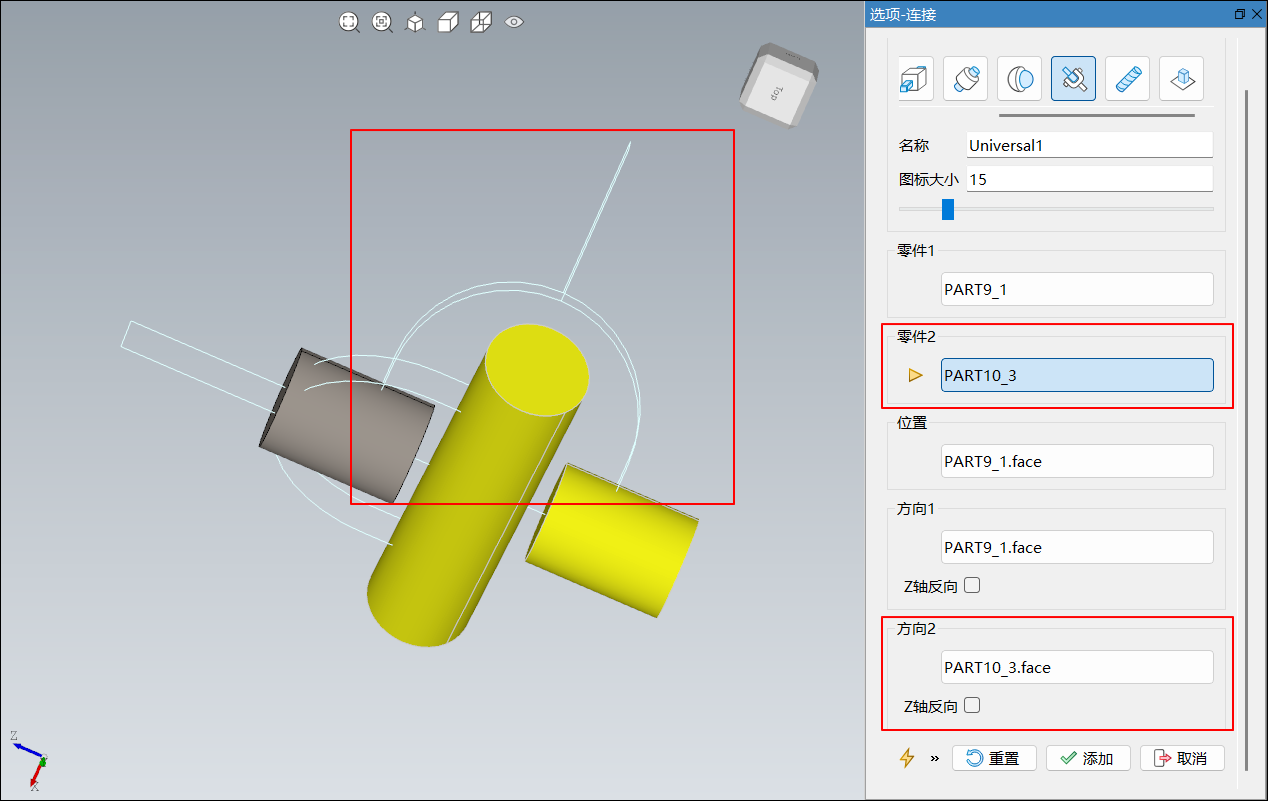

当选中第二个零件的圆柱面时，第二个万向节叉的方向与该圆柱面轴线方向一致，如下图所示。
选择点、线或面的特征拾取规则，请参看上一节内容连接特征拾取规则及案例演示。
