# annotation

创建注释

函数库: TyPlot

# 语法

annotation(linetype,x,y)
annotation(linetype)

annotation(shapetype,dim)
annotation(shapetype)

annotation(___,Key=Value)

an = annotation(___)

# 说明

annotation(linetype,x,y) 创建一个在当前图窗中的两个点之间延伸的线条或箭头注释。将 lineType 指定为 "line"、"arrow"、"doublearrow" 或 "textarrow"。将 x 和 y 分别指定为 [x_beginx_end] 和 [y_beginy_end] 形式的二元素向量。示例

annotation(linetype) 在点 (0.3,0.3) 和 (0.4,0.4) 之间的默认位置创建注释。

annotation(shapetype,dim) 在当前图窗中创建具有特定大小和位置的矩形、椭圆或文本框注释。将 shapeType 指定为 "rectangle"、"ellipse" 或 "textbox"。指定 dim 作为 [xywh] 形式的四元素向量。x 和 y 元素确定位置，w 和 h 元素确定大小。示例

annotation(shapetype) 会在默认位置创建注释，以使左下角位于 (0.3,0.3) 且宽度和高度均为 0.1。

annotation(___,Key=Value) 用于创建注释并将属性指定为名称-值对组参数。不同类型的注释支持不同属性。您可以使用上述语法中的任意输入参数组合指定属性。示例

an = annotation(___) 返回注释对象。返回的对象的类型取决于第一个输入参数。创建对象之后，可使用 an 修改其属性。可以使用上述任意语法指定输出参数。示例

# 示例

创建文本箭头注释

创建一个简单线图并向图窗添加文本箭头。用归一化的图窗坐标指定文本箭头位置，起点为 (0.3,0.6)，终点为 (0.5,0.5)。通过设置 string 属性指定文本说明。

using TyPlot
plot(1:10)
x = [0.3 0.5];
y = [0.6 0.5];
annotation("textarrow", x, y, string ="y = x ")

创建文本框注释

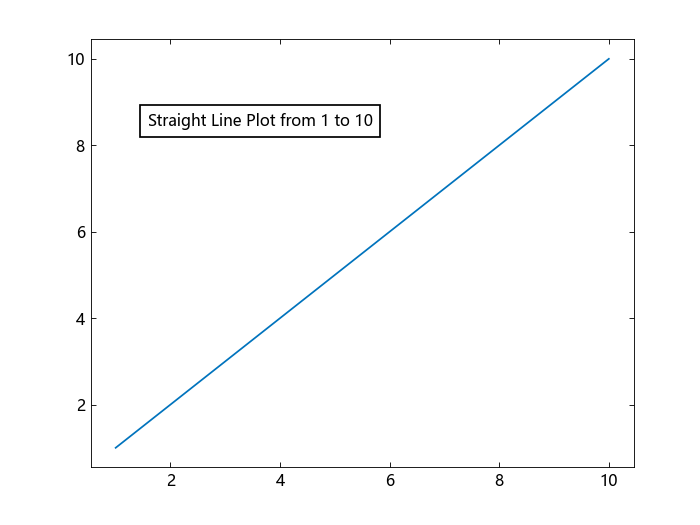

创建一个简单线图并向图窗添加文本框注释。通过设置 string 属性指定文本说明。通过将 fitboxtotext 属性设置为 "on"，强制使文本框紧贴文本。

using TyPlot
figure()
plot(1:10)
dim = [.2 .5 .3 .3];
str = "Straight Line Plot from 1 to 10";
annotation("textbox", dim, string=str, fitboxtotext="on");

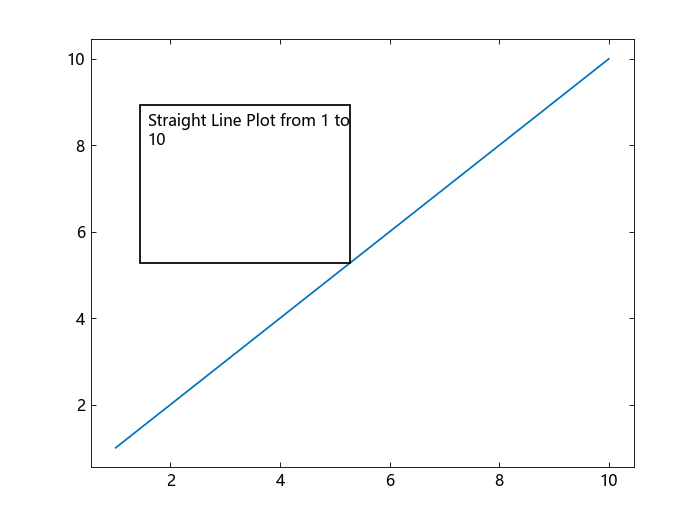

创建文本框注释而不设置 fitboxtotext 属性。文本框使用指定的宽度和高度，并根据需要进行文本换行。

figure()
plot(1:10)
dim = [.2 .5 .3 .3];
str = "Straight Line Plot from 1 to 10";
annotation("textbox", dim, string=str);

创建包含多行文本的文本框注释

通过将 string 属性设置为字符串矩阵，创建包含多行文本的文本框注释。字符串矩阵的每个元素显示在单独的行上。通过将 fitboxtotext 属性设置为 "on"，强制使文本框紧贴文本。

using TyPlot
figure()
plot(1:10)
dim = [.2 .5 .3 .3];
str = ["Straight Line Plot" "from 1 to 10"];

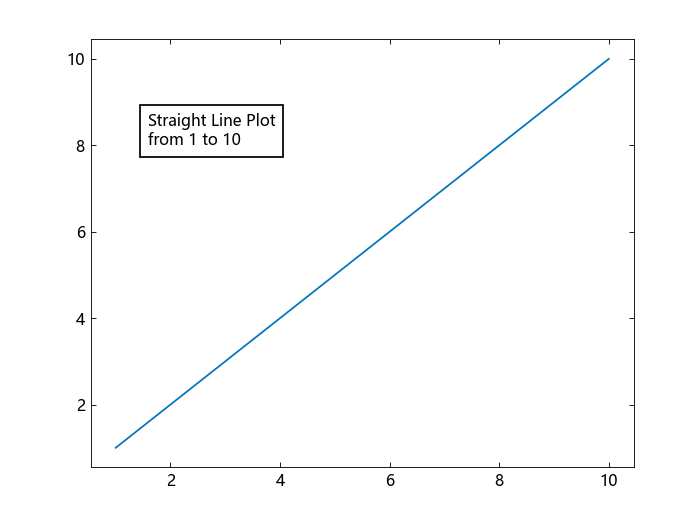

annotation("textbox", dim, string=str, fitboxtotext="on");

创建矩形注释

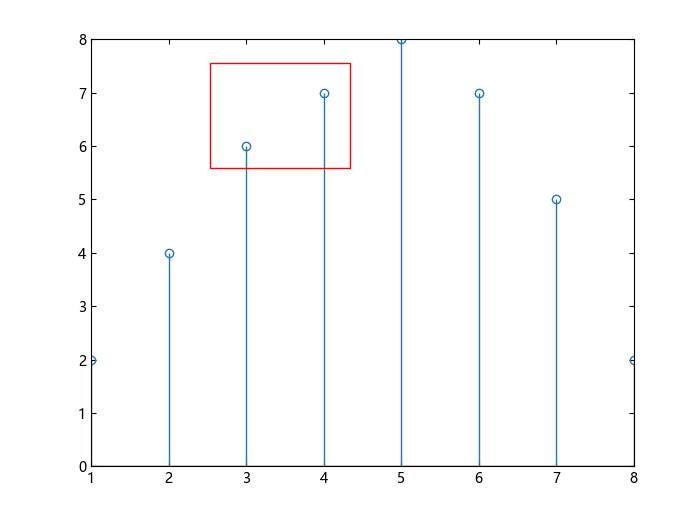

创建一个针状图并向图窗添加矩形注释。通过指定 Color 属性更改矩形轮廓的颜色。

using TyPlot
figure()
data = [2 4 6 7 8 7 5 2];
stem(1:length(data), data)
xlim([1,8])
ylim([0,8])

dim = [.3 .68 .2 .2];
annotation("rectangle", dim, edgecolor="red");

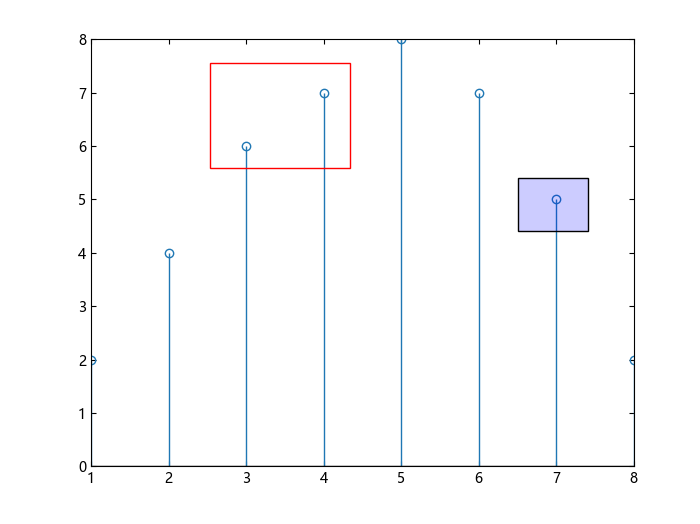

向图窗添加另一个矩形注释。通过设置 facecolor 属性指定填充颜色。通过将 facealpha 属性设置为 0（完全透明）到 1（完全不透明）之间的值添加透明度。

dim2 = [.74 .56 .1 .1];
annotation("rectangle", dim2, facecolor="blue", facealpha=0.2);

创建椭圆注释

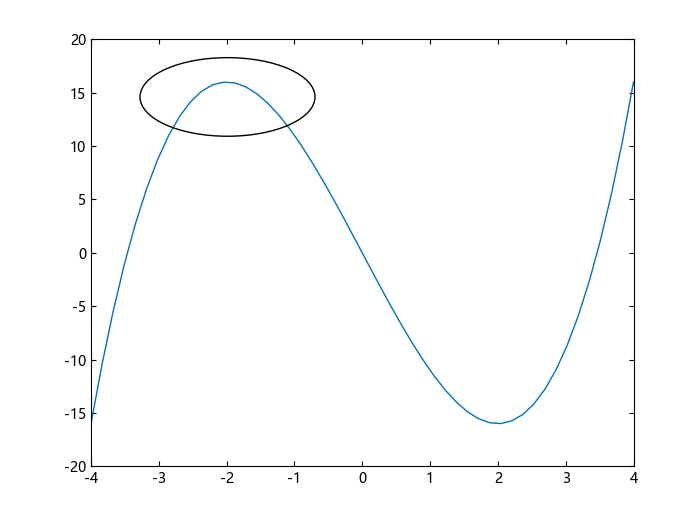

创建一个简单线图并向图窗添加椭圆注释。将 dim 指定为包围椭圆的最小矩形的尺寸和位置。

using TyPlot
figure()
x = LinRange(-4, 4, 50);
y = x .^ 3 - 12 * x;
plot(x, y)

dim = [0.2 0.74 0.25 0.15];
annotation("ellipse", dim);

xlim([-4, 4])
ylim([-20, 20])

使用相同的尺寸绘制一个红色矩形，以显示椭圆如何填充矩形区域。

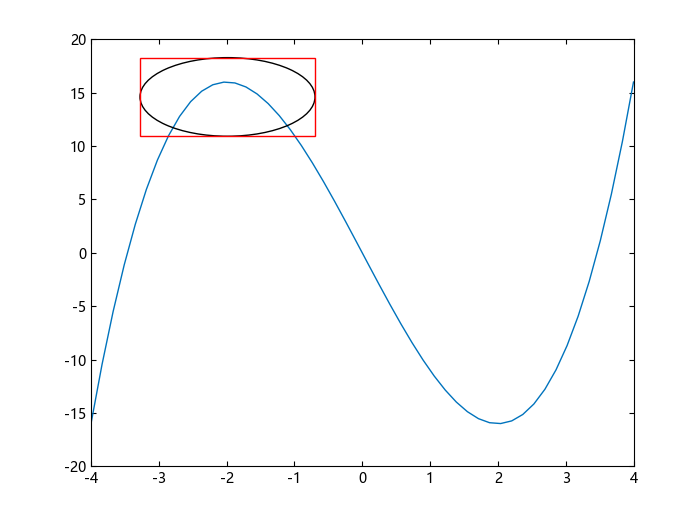

annotation("rectangle", dim; edgecolor="red")

组合使用两种类型的注释

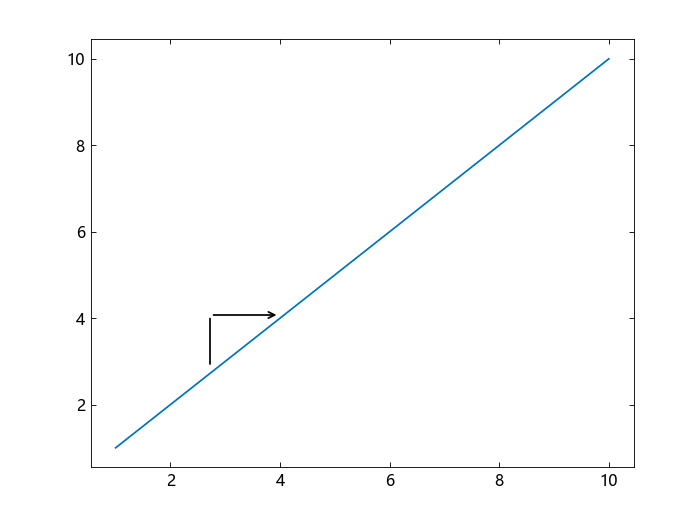

创建一个简单的线图。然后，通过组合使用线条和箭头注释向图形添加一个弯曲箭头。

using TyPlot
figure()
plot(1:10)

xl = [.3 .3];
yl = [.3 .4];
annotation("line", xl, yl);

xa = [.3 .4];
ya = [.4 .4];
annotation("arrow", xa, ya);

创建后修改注释

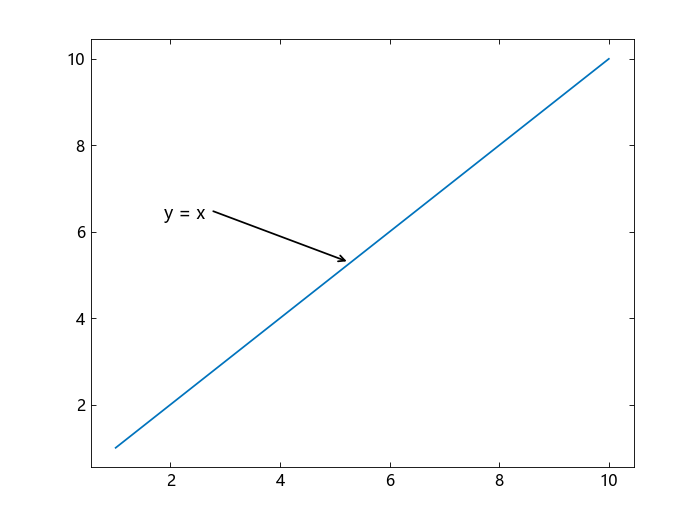

向图窗添加一个文本箭头，并返回注释文本箭头对象 a。

using TyPlot
figure()
plot(1:10)
x = [0.3,0.5];
y = [0.6,0.5];
a = annotation("textarrow",x,y,string="y = x ");

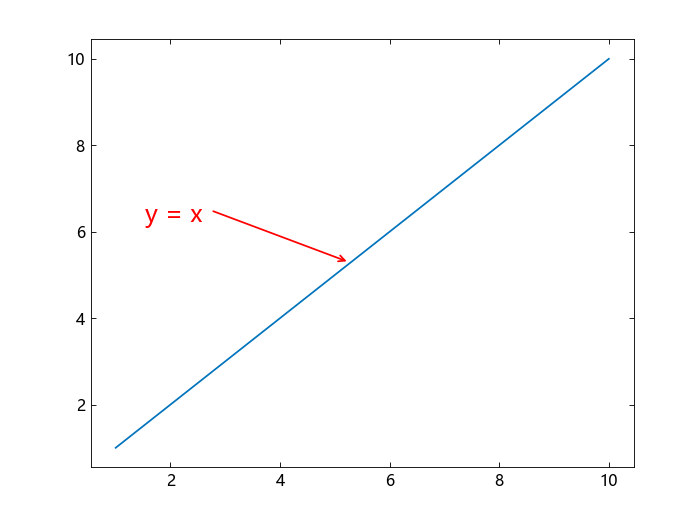

使用 a 修改注释文本箭头的属性。例如，将颜色更改为红色，将字体大小更改为 14 磅。

a.set_color("red");
a.set_fontsize(14);
plt_update()

# 输入参数

linetype - 线条注释的类型

"line" | "arrow" | "doublearrow" | "textarrow"

线条注释的类型，指定为下列值之一。

值	对象类型	示例
"line"	注释线条	annotation("line",[.1 .2],[.1 .2])
"arrow"	注释箭头	annotation("arrow",[.1 .2],[.1 .2])
"doublearrow"	注释双箭头	annotation("doublearrow",[.1 .2],[.1 .2])
"textarrow"	注释文本箭头。要在文本箭头的末尾添加文本，请使用 string 属性。	annotation("textarrow",[.1 .2],[.1 .2],string = "my text")

shapetype - 形状注释的类型

"rectangle" | "ellipse" | "textbox"

形状注释的类型，指定为下列值之一。

值	对象类型	示例
"rectangle"	注释矩形	annotation("rectangle",[.2 .3 .4 .5])
"ellipse"	注释椭圆	annotation("ellipse",[.2 .3 .4 .5])
"textbox"	注释文本框。要指定文本，请设置 string 属性。要自动调整文本框尺寸，使其紧贴在文本周围，请将 FitBoxToText 属性设置为 "on"。	annotation("textbox",[.2 .3 .4 .5],string = "my text", fitboxtotext = "on")

x - 起点和终点的 x 坐标

[x_begin x_end] 形式的二元素向量

起点和终点的 x 坐标，指定为 [x_begin x_end] 形式的二元素向量。x 和 y 输入参数共同确定线条、箭头、双箭头或文本箭头注释的端点。注释从点 (x_begin, y_begin) 延伸到点 (x_end, y_end)。

默认情况下，使用归一化的图窗单位。图窗的左下角映射到 (0,0)，右上角映射到 (1,1)。要更改单位，请使用 Units 属性。

示例： x = [.3 .5]

y - 起点和终点的 y 坐标

[x_begin x_end] 形式的二元素向量

起点和终点的 y 坐标，指定为 [y_begin y_end] 形式的二元素向量。x 和 y 输入参数共同确定线条、箭头、双箭头或文本箭头注释的端点。注释从点 (x_begin, y_begin) 延伸到点 (x_end, y_end)。

默认情况下，使用归一化的图窗单位。图窗的左下角映射到 (0,0)，右上角映射到 (1,1)。要更改单位，请使用 Units 属性。

示例： y = [.3 .5]

dim - 尺寸和位置

[x y w h] 形式的四元素向量

尺寸和位置，指定为 [x y w h] 形式的四元素向量。前两个元素指定文本框、矩形或椭圆的左下角相对于图窗左下角的坐标。后两个元素分别指定注释的宽度和高度。

如果您创建椭圆，则 dim 是包围该椭圆的最小矩形的尺寸和位置。

默认情况下，使用归一化的图窗单位。图窗的左下角映射到 (0,0)，右上角映射到 (1,1)。

示例： dim = [.3 .4 .5 .6]

# 名称-值对组参数

指定可选的、以逗号分隔的 Key=Value 对组参数。Key 为参数名称，Value 为对应的值。您可采用任意顺序指定多个名称-值对组参数，如 Key1=Value1,...,KeyN=ValueN 所示。

示例： annotation("rectangle",[.5 .5 .1 .1],edgecolor = "r") 创建具有红色轮廓的矩形注释。

每种类型的注释对象支持一组不同的属性。有关每种类型的属性和说明的完整列表，请参阅相关联的属性页。

# 输出参数

an - 注释对象

标量

注释对象，以标量形式返回。返回的注释对象的类型取决于第一个输入参数。

第一个输入参数	返回的对象类型	属性页
"line"	线条	line 属性
"arrow"	箭头	arrow 属性
"doublearrow"	双箭头	doublearrow 属性
"textarrow"	文本箭头	textarrow 属性
"textbox"	文本框	textbox 属性
"rectangle"	矩形	rectangle 属性
"ellipse"	椭圆	ellipse 属性

# 另请参阅

# 函数

rectangle | text
