# quiver


箭头图或速度图

函数库: TyPlot

# 语法

quiver(x,y,u,v)
quiver(u,v)
quiver(___,Fmt)
quiver(___,Key=Value)
quiver(ax,___)
q = quiver(___)

# 说明

箭头图将速度向量显示为箭头,其中分量 (u,v) 位于点 (x, y) 处。

例如,第一个向量由分量 u(1), v(1) 定义并显示在点 x(1), y(1) 处。


quiver(x,y,u,v) 在 x 和 y 中每个对应元素对组所指定的坐标处将向量绘制为箭头。矩阵 x、y、u 和 v 必须大小相同并包含对应的位置和速度分量。但是,如下节所述,x 和 y 还可以是向量。默认情况下,箭头缩放到刚好不重叠,但您可以根据需要将箭头缩放的长一些或短一些。


quiver(u,v) 在 x-y 平面的等距点处绘制 u 和 v 指定的向量。


quiver(___,Fmt) 使用任何有效的 Fmt 指定线型、标记符号和颜色。quiver 在向量原点处绘制标记。


quiver(___,Key=Value) 使用一个或多个名称-值对组参量指定箭头图属性。有关属性列表,请参阅 quiver 属性。在所有其他输入参量之后指定名称-值对组参量。名称-值对组参量应用于箭头图中的所有箭头。


quiver(ax, ___) 将图形绘制到 ax 坐标区中,而不是当前坐标区 (gca) 中。


q = quiver(___) 返回 Quiver 对象。

# 示例

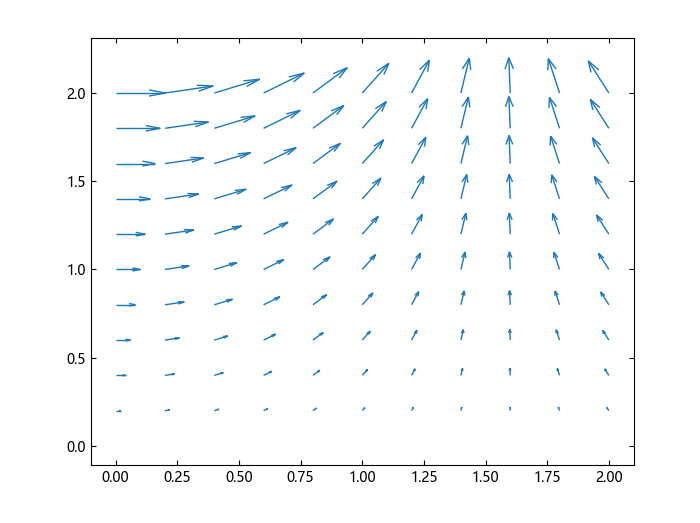

绘制速度向量

使用 quiver 在 x 和 y 的每个数据点处显示箭头,这样箭头方向和长度分别由 u 和 v 中的相应值表示。

using TyBase
using TyPlot
x, y = meshgrid2(0:0.2:2, 0:0.2:2);
u = cos.(x) .* y;
v = sin.(x) .* y;

figure()
q = quiver(x, y, u, v)

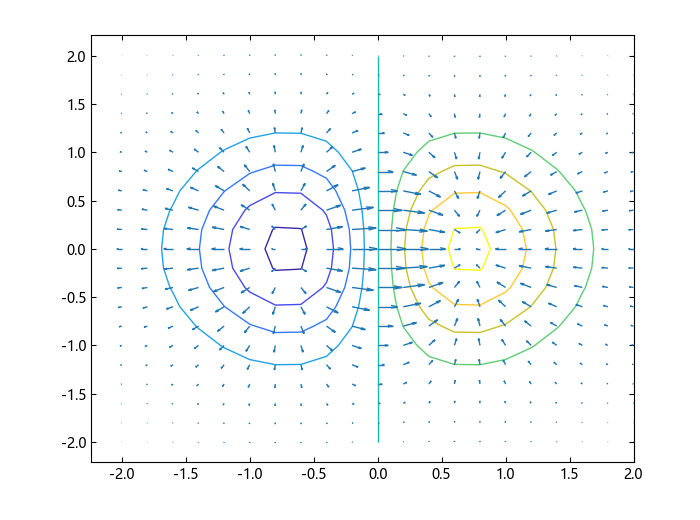

显示箭头图的梯度

绘制函数 的梯度。

using TyBase
using TyPlot
import PyCall: @pyimport
@pyimport numpy as np
X, Y = meshgrid2(-2:0.2:2, -2:0.2:2);
Z = X .* exp.(-X .^ 2 - Y .^ 2);
DY, DX = np.gradient(Z, 0.2, 0.2);

contour(X, Y, Z)

hold("on")
quiver(X, Y, DX, DY; length=0.23)
hold("off")

# 名称-值参数

指定可选的、以逗号分隔的 Key=Value 对组参数。Key 为参数名称,Value 为对应的值。您可采用任意顺序指定多个名称-值对组参数,如 Key1=Value1,...,KeyN=ValueN 所示。

示例: quiver(X,Y,U,V; color="r", linewidth=0.8)

此处列出的图形线条属性只是一个子集。有关完整列表,请参见 quiver 属性

linewidth - 箭头线的宽度
1.0(默认)| 正值

箭头线的宽度,指定为以磅为单位的正值,其中 1 磅 = 1/72 英寸。如果该线条具有标记,则线条宽度也会影响标记边。

箭头线的宽度不能小于像素的宽度。如果将箭头线的宽度设置为小于系统上像素宽度的值,则线条显示为一个像素的宽度。

marker - 标记符号
"none"(默认)| "o" | "+" | "*" | "." | "x" | ...

标记符号,指定为下表中的标记之一。默认情况下,图形线条没有标记。通过指定标记符号沿该线条上的每个数据点添加标记。

说明
"o" 圆圈
"+" 加号
"*" 星号
"."
"x" 叉号
"_" 水平线条
"|" 垂直线条
"square"或 "s" 方形
"diamond" 或 "d" 菱形
"^" 上三角
"v" 下三角
">" 右三角
"<" 左三角
"pentagram" 或 "p" 五角星(五角形)
"hexagram" 或 "h" 六角星(六角形)
"none" 无标记
showarrowhead - 箭尖显示
"on"(默认)| "on"/"off" 逻辑值

箭尖显示,指定为 "on" 或 "off",或者指定为数值或逻辑值 1 (true) 或 0 (false)。值 "on" 等效于 true,"off" 等效于 false。因此,您可以使用此属性的值作为逻辑值。该值存储为 on/off 逻辑值。

  • "on" - 显示带箭尖的向量;

  • "off" - 显示不带箭尖的向量。

alignment - 相对于数据点的箭头对齐方式
"tail"(默认)| "center" | "head"

相对于数据点的箭头对齐方式,指定为下表中的选项之一。表中的图片显示用于说明目的的数据点标记。默认情况下,不显示标记。

对齐值 描述 外观
"tail" 箭头尾部位于数据点上。
"center" 箭杆中心位于数据点上。
"head" 箭尖位于数据点上。

注意

该属性不支持使用 plt_set 函数设置。

# 输出参数

q - 箭头图对象
标量 | 向量

箭头图对象,以标量的形式返回。这些是唯一标识符,可以用来查询和修改箭头图的属性。有关属性列表,请参见 quiver 属性

示例: 使用 plt_get 函数获取线条属性:

  • plt_get(q,"linewidth") 获取箭头线的宽度;

  • plt_get(q,"color") 获取箭头的颜色。

示例: 使用 plt_set 函数设置线条属性:

  • plt_set(q,"linewidth",3) 设置箭头线的宽度;

  • plt_set(q,"color","r") 设置箭头的颜色。
