# plot3

三维点或线图

函数库: TyPlot

# 语法

plot3(X,Y,Z)
plot3(X,Y,Z,fmt)
plot3(X1,Y1,Z1,...,Xn,Yn,Zn)
plot3(X1,Y1,Z1,fmt1,...,Xn,Yn,Zn,fmtn)
plot3(___,Key=Value)
plot3(ax,___)
p = plot3(___)

# 说明

plot3(X,Y,Z) 绘制三维空间中的坐标。

  • 要绘制由线段连接的一组坐标，请将 X、Y、Z 指定为相同长度的向量；
  • 要在同一组坐标轴上绘制多组坐标，请将 X、Y 或 Z 中的至少一个指定为矩阵，其他指定为向量。示例

plot3(X,Y,Z,fmt) 使用指定的线型、颜色和标记创建绘图。示例

plot3(X1,Y1,Z1,...,Xn,Yn,Zn) 在同一组坐标轴上绘制多组坐标。使用此语法作为将多组坐标指定为矩阵的替代方法。示例

plot3(X1,Y1,Z1,fmt1,...,Xn,Yn,Zn,fmtn) 可为每个 XYZ 三元组指定特定的线型、颜色和标记。您可以对某些三元组指定 fmt，而对其他三元组省略它。例如，plot3(X1,Y1,Z1,"o",X2,Y2,Z2) 对第一个三元组指定标记，但没有对第二个三元组指定标记。示例

plot3(___,Key=Value) 使用一个或多个名称-值对组参数指定 Line3D 属性。在所有其他输入参数后指定属性。有关属性列表，请参见 line 属性。示例

plot3(ax,___) 在目标坐标区上显示绘图。将坐标区指定为上述任一语法中的第一个参数。示例

p = plot3(___) 返回一个 Line3D 对象或 Line3D 对象数组。创建绘图后，使用 p 修改该绘图的属性。有关属性列表，请参见 line 属性。示例

# 示例

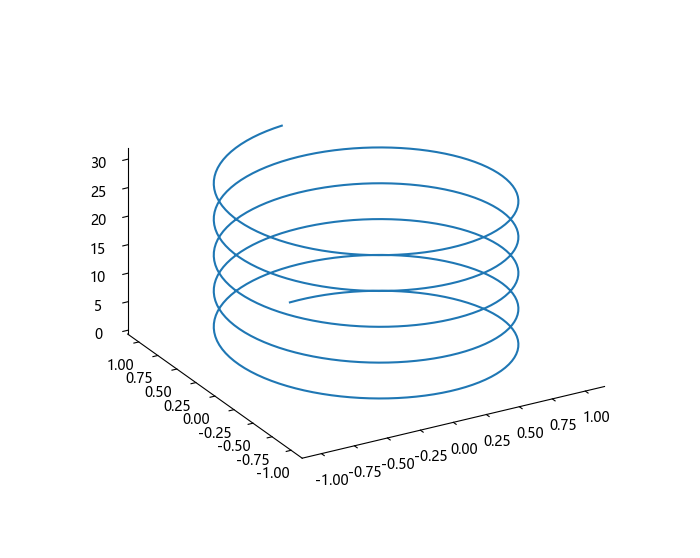

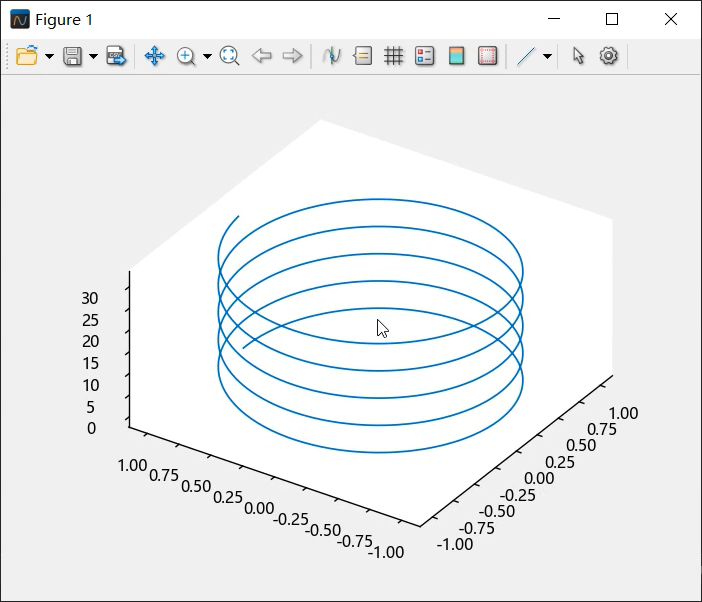

绘制三维螺旋图

将 t 定义为由介于 0 和 10π 之间的值组成的向量。将 st 和 ct 定义为正弦和余弦值向量。然后绘制 st、ct 和 t。

using TyPlot
using TyBase
t = 0:pi/50:10*pi;
st = sin.(t);
ct = cos.(t);
l=plot3(st,ct,t);

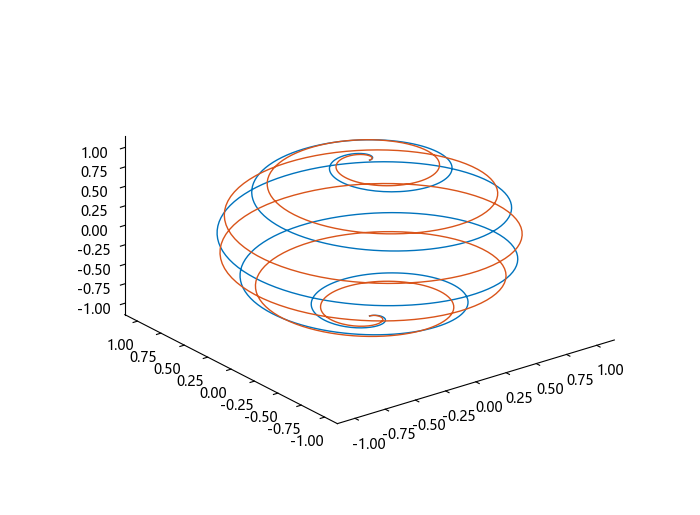

绘制多个线条

创建两组 x、y 和 z 坐标。

using TyPlot
t = 0:pi/500:pi;
xt1 = sin.(t).*cos.(10*t);
yt1 = sin.(t).*sin.(10*t);
zt1 = cos.(t);

xt2 = sin.(t).*cos.(12*t);
yt2 = sin.(t).*sin.(12*t);
zt2 = cos.(t);

调用 plot3 函数，并指定连续的 XYZ 三元组。

plot3(xt1,yt1,zt1,xt2,yt2,zt2)

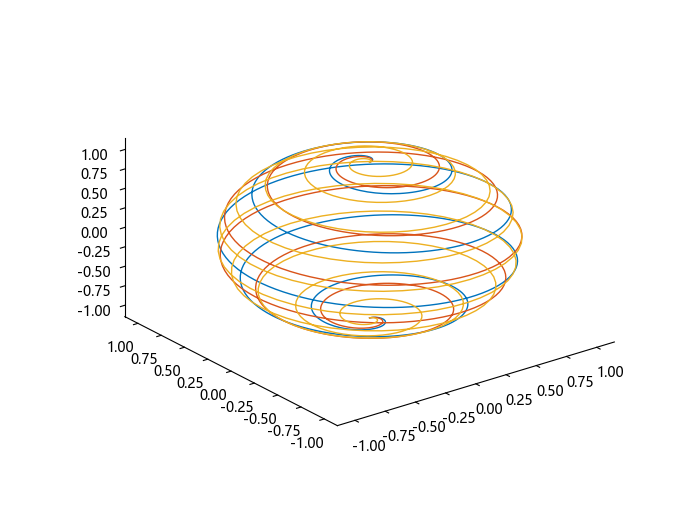

使用矩阵绘制多个线条

创建包含三行 x 坐标的矩阵 X。创建包含三行 y 坐标的矩阵 Y。

using TyPlot
t = 0:pi/500:pi;
X1 = sin.(t) .* cos.(10*t);
X2 = sin.(t) .* cos.(12*t);
X3 = sin.(t) .* cos.(20*t);
X = [X1  X2  X3]

Y1 = sin.(t) .* sin.(10*t);
Y2 = sin.(t) .* sin.(12*t);
Y3 = sin.(t) .* sin.(20*t);
Y = [Y1  Y2  Y3]

创建矩阵 Z，其中包含所有三组坐标的 z 坐标。

Z = cos.(t);

在同一组坐标轴上绘制所有三组坐标。

lines = plot3(X,Y,Z)

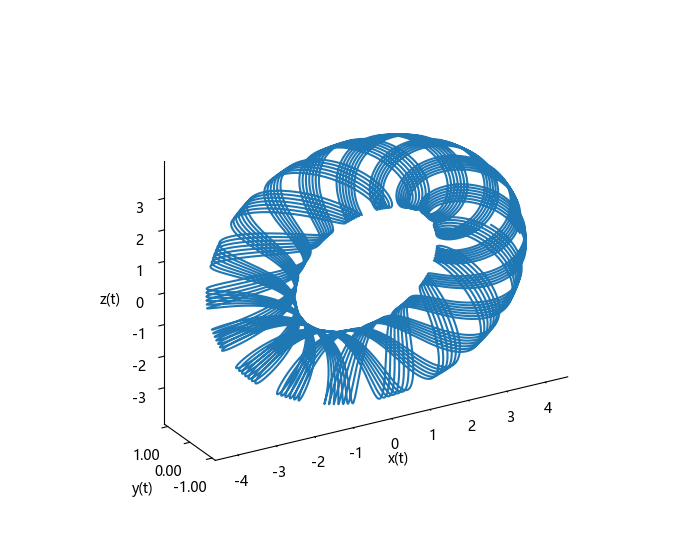

指定等间距刻度单位和轴标签

创建向量 xt、yt 和 zt。

using TyPlot
t = 0:pi/500:40*pi;
xt = (3 .+ cos.(sqrt(32) .* t)) .* cos.(t);
yt = sin.(sqrt(32) .* t);
zt = (3 .+ cos.(sqrt(32) .* t)) .* sin.(t);

绘制数据，并使用 axis("equal") 命令沿每个轴等间距隔开刻度单位。然后为每个轴指定标签。

plot3(xt,yt,zt)
axis("equal")
xlabel("x(t)")
ylabel("y(t)")
zlabel("z(t)")

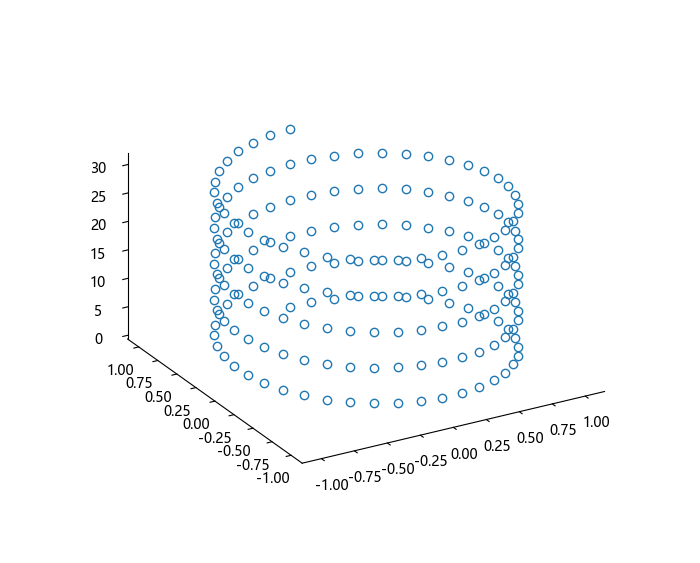

将点绘制为不带线的标记

创建向量 t、xt 和 yt，并使用圆形标记绘制这些向量中的点。

using TyPlot
t = 0:pi/20:10*pi;
xt = sin.(t);
yt = cos.(t);
plot3(xt,yt,t,"o")

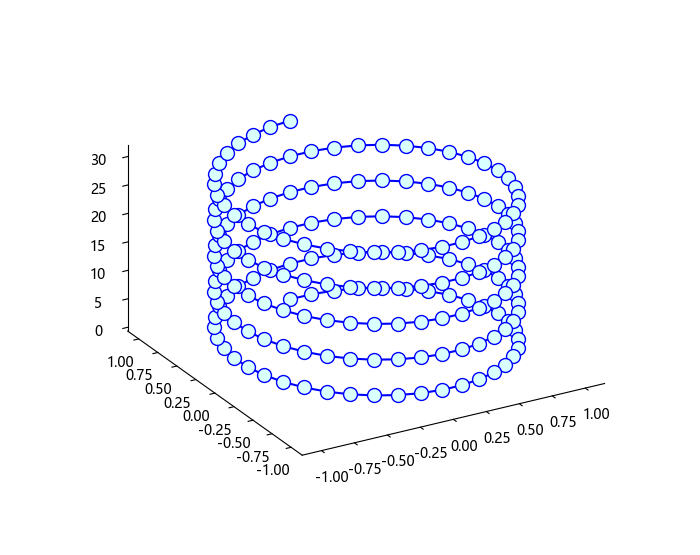

自定义颜色和标记

创建向量 t、xt 和 yt，并将这些向量中的点绘制为带 10 磅圆形标记的蓝线。使用十六进制颜色代码指定标记的填充颜色为浅蓝色。

using TyPlot
t = 0:pi/20:10*pi;
xt = sin.(t);
yt = cos.(t);
plot3(xt,yt,t,"-o",color = "b", markersize=10, markerfacecolor= "#D9FFFF")

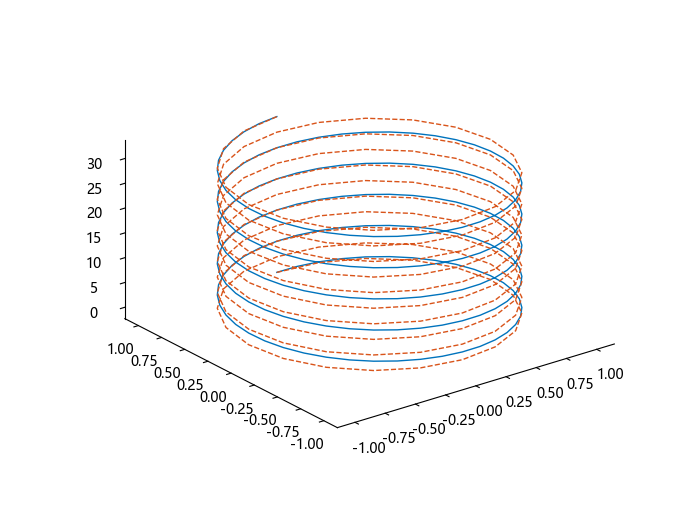

指定线型

创建向量 t。然后使用 t 计算两组 x 和 y 值。

using TyPlot
t = 0:pi/20:10*pi;
xt1 = sin.(t);
yt1 = cos.(t);

xt2 = sin.(2*t);
yt2 = cos.(2*t);

绘制这两组值。第一组使用默认线条，第二组使用虚线。

plot3(xt1,yt1,t,xt2,yt2,t,"--")

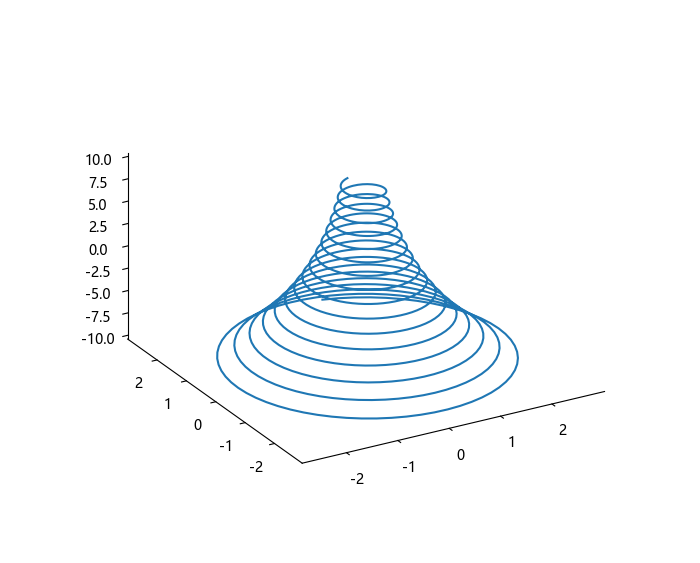

在绘图后修改线条

创建向量 t、xt 和 yt，并绘制这些向量中的数据。返回输出变量 p 中的图线条。

using TyPlot
t = LinRange(-10, 10, 1000);
xt = exp.(-t ./ 10) .* sin.(5 * t);
yt = exp.(-t ./ 10) .* cos.(5 * t);
p = plot3(xt, yt, t);

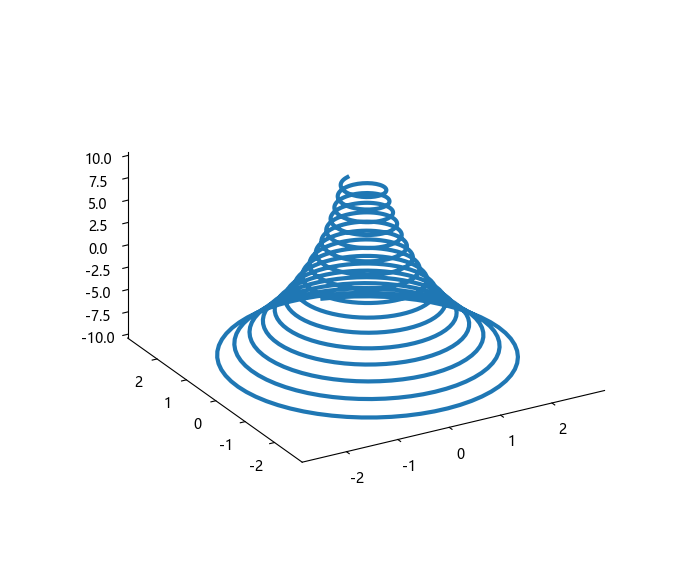

将线宽更改为 3。

p[1].set_linewidth(3)
plt_update()

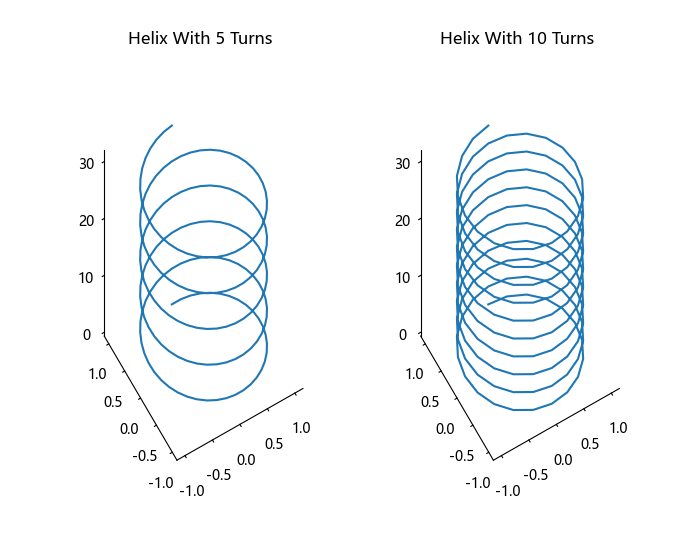

指定目标坐标区

调用 subplot 函数以创建一个 2×1 分块图布局和一个坐标区对象，并将该对象返回为 ax1。通过将坐标区对象指定为 plot3 的第一个参数，在坐标区中创建单独的线图。

using TyPlot
ax1 = subplot(1,2,1, projection="3d");
t = 0:pi/20:10*pi;
xt1 = sin.(t);
yt1 = cos.(t);
plot3(ax1,xt1,yt1,t)
title(ax1,"Helix With 5 Turns")

ax2 = subplot(1,2,2, projection="3d");
t = 0:pi/20:10*pi;
xt2 = sin.(2*t);
yt2 = cos.(2*t);
plot3(ax2,xt2,yt2,t)
title(ax2,"Helix With 10 Turns")

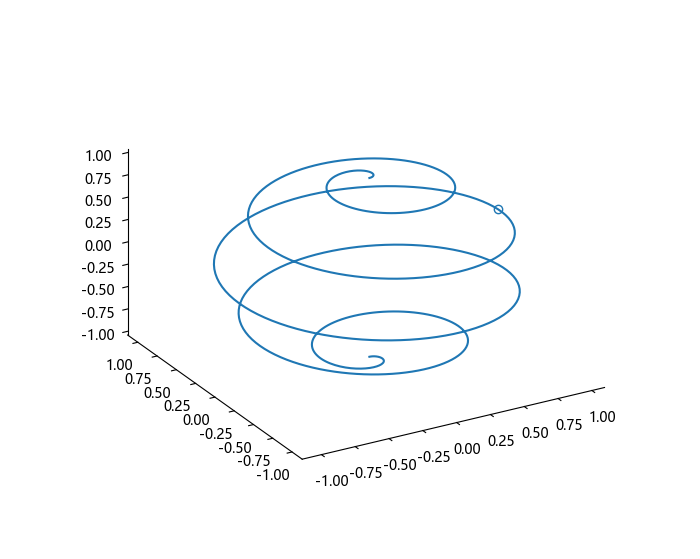

绘制线条并在一个数据点上放置标记

创建向量 xt、yt 和 zt。绘制这些值，使用 fmt 参数指定具有圆形标记的实线。指定 markevery 属性以在第 200 个数据点上放置一个标记。

using TyPlot
t = 0:pi/500:pi;
xt = sin.(t) .* cos.(10*t);
yt = sin.(t) .* sin.(10*t);
zt = cos.(t);
plot3(xt,yt,zt,"-o", markevery = [200])

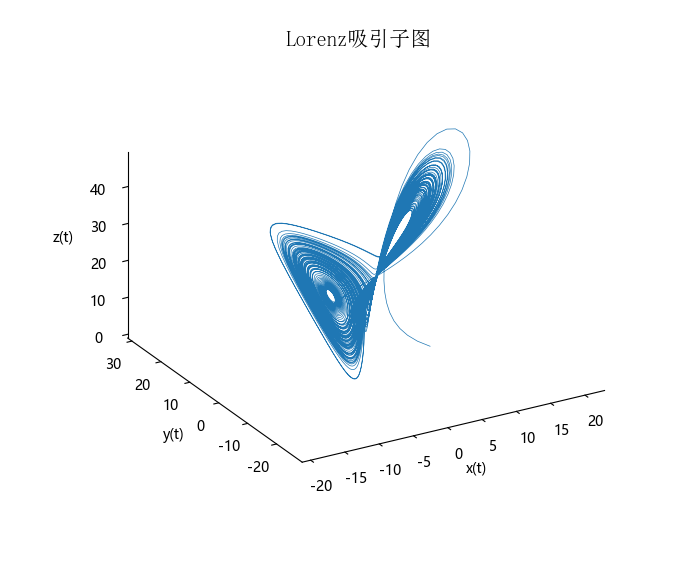

洛伦兹函数

创建洛伦兹函数。

using TyPlot
p=10;
r=28;
b=8/3;

x=[]
y=[]
z=[]
push!(x, 10)
push!(y, 1)
push!(z, 0)

h=0.01;
for i=1:1:10000
    K1=p*(y[i]-x[i]);
    L1=r*x[i]-y[i]-x[i]*z[i];
    M1=-b*z[i]+x[i]*y[i];

    K2=p*((y[i]+h/2*L1)-(x[i]+h/2*K1));
    L2=r*(x[i]+h/2*K1)-(y[i]+h/2*L1)-(x[i]+h/2*K1)*(z[i]+h/2*M1);
    M2=-b*(z[i]+h/2*M1)+(x[i]+h/2*K1)*(y[i]+h/2*L1);

    K3=p*((y[i]+h/2*L2)-(x[i]+h/2*K1));
    L3=r*(x[i]+h/2*K1)-(y[i]+h/2*L2)-(x[i]+h/2*K1)*(z[i]+h/2*M2);
    M3=-b*(z[i]+h/2*M1)+(x[i]+h/2*K1)*(y[i]+h/2*L2);

    K4=p*((y[i]+h*L3)-(x[i]+h*K3));
    L4=r*(x[i]+h*K3)-(y[i]+h*L3)-(x[i]+h*K3)*(z[i]+h*M3);
    M4=-b*(z[i]+h*M3)+(x[i]+h*K3)*(y[i]+h*L3);

    push!(x, x[i]+h/6*(K1+2*K2+2*K3+K4))
    push!(y, y[i]+h/6*(L1+2*L2+2*L3+L4))
    push!(z, z[i]+h/6*(M1+2*M2+2*M3+M4))
end

figure(1);
plot3(x,y,z, linewidth=0.5);
xlabel("x(t)"),ylabel("y(t)"),zlabel("z(t)");
title("Lorenz吸引子图");
复指数函数

创建复指数函数。

using TyPlot
C = 3 + 4im;
r = -0.02;
w = 1;
a = r + im * w
t = 0:0.05:(40 * pi);
y = C .* exp.(a .* t);
Re = real(y);
Im = imag(y);
figure();
plot3(Re, t, Im, "-r"; linewidth=2.5);

xlabel("Re")
ylabel("time")
zlabel("Im")
title("(a+bj)" * raw"${e^{({r+j{\omega}})t}}$")

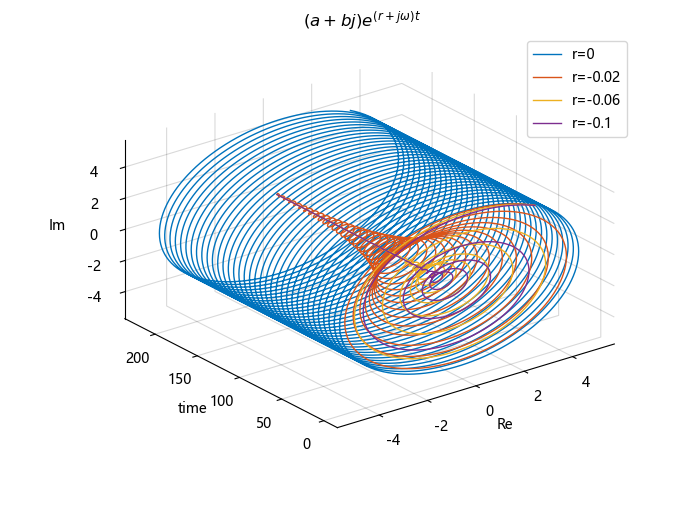

多个复指数函数

创建包含多个复指数函数的绘图。

using TyPlot
C=3+4im;
r=[0 -0.02 -0.06 -0.1];
w=1;
t=0:0.05:70*pi;
a=r .+ im*w

for m=1:4
    y = C .* exp.(a[m].*t);
    Re = real(y);
    Im = imag(y);
    plot3(Re,[t...],Im,linewidth=1);
    hold("on")
end

grid("on")
xlabel("Re")
ylabel("time")
zlabel("Im")
title(raw"${(a+bj)e^{({r+j{\omega}})t}}$")
legend(["r=0","r=-0.02","r=-0.06","r=-0.1"])
hold("off")

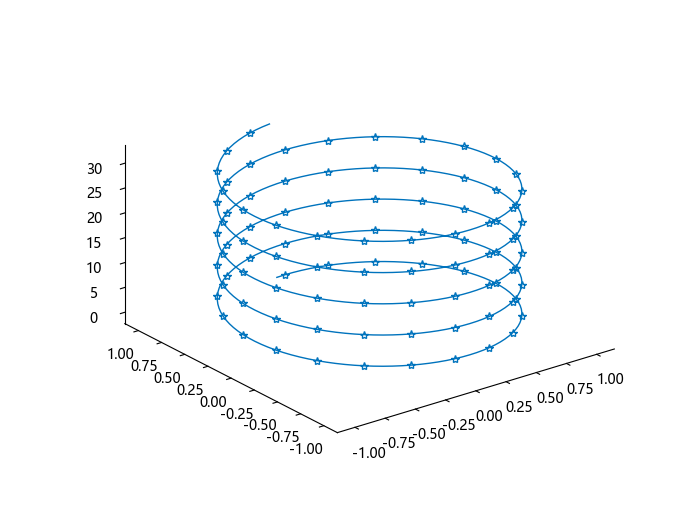

在特定的数据点显示标记

将 t 定义为由介于 0 和 10π 之间的值组成的向量。将 st 和 ct 定义为正弦和余弦值向量。然后绘制 st、ct 和 t，并将 markevery 属性设置为名称-值对组的形式，创建一个三维线图并每隔四个数据点显示一个标记。

using TyPlot
t = 0:(pi / 50):(10 * pi);
st = sin.(t);
ct = cos.(t);
l = plot3(st, ct, t; marker="*", markevery=1:5:length(st));

# 输入参数

X - x 坐标
标量 | 向量 | 矩阵

x 坐标，指定为标量、向量或矩阵。X 的大小和形状取决于您的数据形状和您要创建的绘图类型。下表说明了最常见的情况。

绘图类型 如何指定坐标
单点 指定 X、Y 和 Z 为标量，并包含一个标记。例如：plot3(1,2,3,"o")
一组点 指定 X、Y 和 Z 为相同长度的行向量或列向量的任意组合。例如：plot3([1,2,3],[4; 5; 6],[7,8,9])
多组点（使用向量） 指定多组连续的 X、Y、Z 向量。例如：plot3([1,2,3],[4,5,6],[7,8,9],[1,2,3],[4,5,6],[10,11,12])

数据类型： Int16 | Int32 | Int64 | Float16 | Float32 | Float64

Y - y 坐标
标量 | 向量 | 矩阵

y 坐标，指定为标量、向量或矩阵。Y 的大小和形状取决于您的数据形状和您要创建的绘图类型。下表说明了最常见的情况。

绘图类型 如何指定坐标
单点 指定 X、Y 和 Z 为标量，并包含一个标记。例如：plot3(1,2,3,"o")
一组点 指定 X、Y 和 Z 为相同长度的行向量或列向量的任意组合。例如：plot3([1,2,3],[4; 5; 6],[7,8,9])
多组点（使用向量） 指定多组连续的 X、Y、Z 向量。例如：plot3([1,2,3],[4,5,6],[7,8,9],[1,2,3],[4,5,6],[10,11,12])

数据类型： Int16 | Int32 | Int64 | Float16 | Float32 | Float64

Z - z 坐标
标量 | 向量 | 矩阵

z 坐标，指定为标量、向量或矩阵。Z 的大小和形状取决于您的数据形状和您要创建的绘图类型。下表说明了最常见的情况。

绘图类型 如何指定坐标
单点 指定 X、Y 和 Z 为标量，并包含一个标记。例如：plot3(1,2,3,"o")
一组点 指定 X、Y 和 Z 为相同长度的行向量或列向量的任意组合。例如：plot3([1,2,3],[4; 5; 6],[7,8,9])
多组点（使用向量） 指定多组连续的 X、Y、Z 向量。例如：plot3([1,2,3],[4,5,6],[7,8,9],[1,2,3],[4,5,6],[10,11,12])

数据类型： Int16 | Int32 | Int64 | Float16 | Float32 | Float64

fmt - 线型、颜色和标记

线型、颜色和标记，指定为包含符号的字符串。符号可以按任意顺序显示。您不需要同时指定所有三个特征（线型、颜色和标记）。例如，如果忽略线型，只指定标记，则绘图只显示标记，不显示线条。

示例： "--ro" 是带有圆形标记的红色虚线

线型 说明 表示的线条
"-" 实线
"--" 虚线
":" 点线
"-." 点划线
"none" 无线条 无线条
标记 符号 说明
"." point
"," pixel
"o" circle
"v" triangle_down
"^" triangle_up
"<" triangle_left
">" triangle_right
"1" tri_down
"2" tri_up
"3" tri_left
"4" tri_right
"8" octagon
"s" square
"p" pentagon
"P" plus (filled)
"*" star
"h" hexagon1
"H" hexagon2
"+" plus
"x" x
"X" x (filled)
"D" diamond
"d" thin_diamond
"|" vline
"_" hline
"none" 无标记 none
ax - 目标坐标区
Axes 对象

目标坐标区，指定为 Axes 对象。如果不指定坐标区，且当前坐标区是笛卡尔坐标区，则 plot3 将使用当前坐标区。

# 名称-值对组参数

指定可选的、以逗号分隔的 Key=Value 对组参数。Key 为参数名称，Value 为对应的值。您可采用任意顺序指定多个名称-值对组参数，如 Key1=Value1,...,KeyN=ValueN 所示。

示例： plot3( sin.(0:(pi / 50):(10 * pi)), cos.(0:(pi / 50):(10 * pi)), 0:(pi / 50):(10 * pi); color="r", ); 为绘图指定一条红色线条。

注意

此处所列的属性只是一部分。有关属性列表，请参见 line 属性。

label - 图例
nothing（默认） | 字符串 | 数值

label 图例，默认 nothing，使用默认数据 data1 标记图形对象。如果设置了图例则以图例内容标记图形对象。

alpha - 透明度
1 （默认） | 范围 [0,1] 中的标量

透明度，指定为下列值之一：

范围 [0,1] 中的标量 - 在所有图形对象上使用统一的透明度。值为 1 时完全不透明，值为 0 时完全透明。介于 0 和 1 之间的值表示半透明。

示例： plot3( sin.(0:(pi / 50):(10 * pi)), cos.(0:(pi / 50):(10 * pi)), 0:(pi / 50):(10 * pi); alpha=0.2 );

color - 颜色
[0, 0.4470, 0.7410] （默认） | RGB 三元组 | 十六进制颜色代码 | "r" | "g" | "b" | ...

线条颜色，指定为 RGB 三元组、十六进制颜色代码、颜色名称或短名称。

对于自定义颜色，请指定 RGB 三元组或十六进制颜色代码。

  • RGB 三元组是包含三个元素的行向量，其元素分别指定颜色中红、绿、蓝分量的强度。强度值必须位于 [0,1] 范围内，例如 [0.4, 0.6, 0.7]；
  • 十六进制颜色代码是字符向量或字符串标量，以井号 (#) 开头，后跟三个或六个十六进制数字，范围可以是 0 到 F。这些值不区分大小写。因此，颜色代码 "#FF8800" 与 "#ff8800"、"#F80" 与 "#f80" 是等效的。

此外，还可以按名称指定一些常见的颜色。下表列出了命名颜色选项、等效 RGB 三元组和十六进制颜色代码。

颜色名称 短名称 RGB 三元组 十六进制颜色代码 外观
"red" "r" [1, 0, 0] "#FF0000"
"green" 不适用 [0, 0.5019607843137255, 0] "#008000"
不适用 "g" [0, 0.5, 0] "#007F00"
不适用 不适用 [0, 1, 0] "#00FF00"
"blue" "b" [0, 0, 1] "#0000FF"
"cyan" 不适用 [0, 1, 1] "#00FFFF"
不适用 "c" [0, 0.75, 0.75] "#00BFBF"
"magenta" 不适用 [1, 0, 1] "#FF00FF"
不适用 "m" [0.75, 0, 0.75] "#BF00BF"
"yellow" 不适用 [1, 1, 0] "#FFFF00"
不适用 "y" [0.75, 0.75, 0] "#BFBF00"
"black" "k" [0, 0, 0] "#000000"
"white" "w" [1, 1, 1] "#FFFFFF"
"none" 不适用 不适用 不适用 无颜色

以下是 Syslab 在许多类型的绘图中使用的默认颜色的 RGB 三元组和十六进制颜色代码。

RGB 三元组 十六进制颜色代码 外观
[0, 0.4470, 0.7410] "#0072BD"
[0.8500, 0.3250, 0.0980] "#D95319"
[0.9290, 0.6940, 0.1250] "#EDB120"
[0.4940, 0.1840, 0.5560] "#7E2F8E"
[0.4660, 0.6740, 0.1880] "#77AC30"
[0.3010, 0.7450, 0.9330] "#4DBEEE"
[0.6350, 0.0780, 0.1840] "#A2142F"
linestyle - 线型
"-" （默认） | "--" | ":" | "-." | "none"

线型，指定为下表中列出的选项之一。

线型 说明 表示的线条
"-" 实线
"--" 虚线
":" 点线
"-." 点划线
"none" 无线条 无线条

示例： plot3( sin.(0:(pi / 50):(10 * pi)), cos.(0:(pi / 50):(10 * pi)), 0:(pi / 50):(10 * pi); linestyle=":", );

linewidth - 线条宽度
0.5 （默认） | 正值

线宽，指定为以磅为单位的正值，其中 1 磅 = 1/72 英寸。如果该线条具有标记，则线条宽度也会影响标记边。

线宽不能小于像素的宽度。如果将线宽设置为小于系统上像素宽度的值，则线条显示为一个像素的宽度。

marker - 标记符号
"none" （默认） | "o" | "+" | "*" | "." | "x" | ...

标记符号，指定为下表中的标记之一。默认情况下，图形线条没有标记。通过指定标记符号沿该线条上的每个数据点添加标记。

marker symbol description
"." point
"," pixel
"o" circle
"v" triangle_down
"^" triangle_up
"<" triangle_left
">" triangle_right
"1" tri_down
"2" tri_up
"3" tri_left
"4" tri_right
"8" octagon
"s" square
"p" pentagon
"P" plus (filled)
"*" star
"h" hexagon1
"H" hexagon2
"+" plus
"x" x
"X" x (filled)
"D" diamond
"d" thin_diamond
"|" vline
"_" hline
"none" 无标记 none

示例： plot3( sin.(0:(pi / 50):(10 * pi)), cos.(0:(pi / 50):(10 * pi)), 0:(pi / 50):(10 * pi); marker="*", );

markevery - 要显示标记的数据点的索引
nothing（默认） | 正整数向量 | 正整数标量

要显示标记的数据点的索引，指定为正整数向量。

  • markevery = nothing，每个点都绘制标记；
  • markevery = N，从标记 0 开始，每 N 个点绘制一个标记；
  • markevery = (start,N)，从开始点开始（包括开始点），每 N 个点绘制一个标记；
  • markevery = start:N:end，从开始点开始（包括开始点），到结束点结束（不包括结束点），每 N 个点绘制一个标记；
  • markevery = [i, j, m, n]，只绘制 i、j、m 和 n 处的标记；
  • markevery = [true, false, true]，只绘制为 true 的位置的标记，标记数要与 true 和 false 的总数等价。

注意

要查看标记，还必须指定标记符号。

示例： plot3(st, ct, t; marker="s", markevery=[1, 5, 10]) 在第一、第五和第十个数据点处显示圆形标记。

示例： plot3(st, ct, t; marker="s", markevery=1:3:length(st)) 每三个数据点显示一个交叉标记。

示例： plot3(st, ct, t; marker="s", markevery=5) 每五个数据点显示一个正方形标记。

markersize - 标记大小
6 （默认） | 正值

标记大小，指定为以磅为单位的正值，其中 1 磅 = 1/72 英寸。

markeredgecolor - 标记轮廓颜色
"auto" （默认） | RGB 三元组 | 十六进制颜色代码 | "r" | "g" | "b" |

标记轮廓颜色，指定为 "auto"、RGB 三元组、十六进制颜色代码、颜色名称或短名称。 默认值 "auto" 使用与 Color 属性相同的颜色。

对于自定义颜色，请指定 RGB 三元组或十六进制颜色代码。

  • RGB 三元组是包含三个元素的行向量，其元素分别指定颜色中红、绿、蓝分量的强度。强度值必须位于 [0,1] 范围内，例如 [0.4, 0.6, 0.7]；
  • 十六进制颜色代码是字符向量或字符串标量，以井号 (#) 开头，后跟三个或六个十六进制数字，范围可以是 0 到 F。 这些值不区分大小写。因此，颜色代码 "#FF8800" 与 "#ff8800"、"#F80" 与 "#f80" 是等效的。

此外，还可以按名称指定一些常见的颜色。下表列出了命名颜色选项、等效 RGB 三元组和十六进制颜色代码。

颜色名称 短名称 RGB 三元组 十六进制颜色代码 外观
"red" "r" [1, 0, 0] "#FF0000"
"green" 不适用 [0, 0.5019607843137255, 0] "#008000"
不适用 "g" [0, 0.5, 0] "#007F00"
不适用 不适用 [0, 1, 0] "#00FF00"
"blue" "b" [0, 0, 1] "#0000FF"
"cyan" 不适用 [0, 1, 1] "#00FFFF"
不适用 "c" [0, 0.75, 0.75] "#00BFBF"
"magenta" 不适用 [1, 0, 1] "#FF00FF"
不适用 "m" [0.75, 0, 0.75] "#BF00BF"
"yellow" 不适用 [1, 1, 0] "#FFFF00"
不适用 "y" [0.75, 0.75, 0] "#BFBF00"
"black" "k" [0, 0, 0] "#000000"
"white" "w" [1, 1, 1] "#FFFFFF"
"none" 不适用 不适用 不适用 无颜色

以下是 Syslab 在许多类型的绘图中使用的默认颜色的 RGB 三元组和十六进制颜色代码。

RGB 三元组 十六进制颜色代码 外观
[0, 0.4470, 0.7410] "#0072BD"
[0.8500, 0.3250, 0.0980] "#D95319"
[0.9290, 0.6940, 0.1250] "#EDB120"
[0.4940, 0.1840, 0.5560] "#7E2F8E"
[0.4660, 0.6740, 0.1880] "#77AC30"
[0.3010, 0.7450, 0.9330] "#4DBEEE"
[0.6350, 0.0780, 0.1840] "#A2142F"
markerfacecolor - 标记填充颜色
"none" （默认） | RGB 三元组 | 十六进制颜色代码 | "r" | "g" | "b" |

标记填充颜色，指定为 "none"、RGB 三元组、十六进制颜色代码、颜色名称或短名称。默认值none表示不对标记进行填充。

对于自定义颜色，请指定 RGB 三元组或十六进制颜色代码。

  • RGB 三元组是包含三个元素的行向量，其元素分别指定颜色中红、绿、蓝分量的强度。强度值必须位于 [0,1] 范围内，例如 [0.4, 0.6, 0.7]；
  • 十六进制颜色代码是字符向量或字符串标量，以井号 (#) 开头，后跟三个或六个十六进制数字，范围可以是 0 到 F。 这些值不区分大小写。因此，颜色代码 "#FF8800" 与 "#ff8800"、"#F80" 与 "#f80" 是等效的。

此外，还可以按名称指定一些常见的颜色。下表列出了命名颜色选项、等效 RGB 三元组和十六进制颜色代码。

颜色名称 短名称 RGB 三元组 十六进制颜色代码 外观
"red" "r" [1, 0, 0] "#FF0000"
"green" 不适用 [0, 0.5019607843137255, 0] "#008000"
不适用 "g" [0, 0.5, 0] "#007F00"
不适用 不适用 [0, 1, 0] "#00FF00"
"blue" "b" [0, 0, 1] "#0000FF"
"cyan" 不适用 [0, 1, 1] "#00FFFF"
不适用 "c" [0, 0.75, 0.75] "#00BFBF"
"magenta" 不适用 [1, 0, 1] "#FF00FF"
不适用 "m" [0.75, 0, 0.75] "#BF00BF"
"yellow" 不适用 [1, 1, 0] "#FFFF00"
不适用 "y" [0.75, 0.75, 0] "#BFBF00"
"black" "k" [0, 0, 0] "#000000"
"white" "w" [1, 1, 1] "#FFFFFF"
"none" 不适用 不适用 不适用 无颜色

以下是 Syslab 在许多类型的绘图中使用的默认颜色的 RGB 三元组和十六进制颜色代码。

RGB 三元组 十六进制颜色代码 外观
[0, 0.4470, 0.7410] "#0072BD"
[0.8500, 0.3250, 0.0980] "#D95319"
[0.9290, 0.6940, 0.1250] "#EDB120"
[0.4940, 0.1840, 0.5560] "#7E2F8E"
[0.4660, 0.6740, 0.1880] "#77AC30"
[0.3010, 0.7450, 0.9330] "#4DBEEE"
[0.6350, 0.0780, 0.1840] "#A2142F"

# 旋转视角

使用 Syslab 旋转图形视角方法：将鼠标光标置于 Figure 窗口图形对象的空白处，按住鼠标左键，拖动鼠标可以旋转三维坐标轴的视角。

# 另请参阅

axis | bar3 | grid | scatter3
