triplot

---

二维三角图

函数库: TyMath

语法

triplot(T,x,y)
triplot(T,x,y,LineSpec)
triplot(TO)
triplot(___,color = "b",linestyle = "-",linewidth = 0.5)

说明

triplot(T,x,y) 绘制由向量 x 和 y 中的点以及三角连接矩阵 T 定义的二维三角剖分。

---

triplot(T,x,y,linespec) 还指定三角剖分的线型。

---

triplot(TO) 绘制由二维 triangulation 或 delaunayTriangulation 对象定义的三角形。

---

triplot(___,color = "b",linestyle = "-",linewidth = 0.5) 指定绘图的多个属性。例如，linewidth = 2 将边宽度设置为 2 磅。

示例

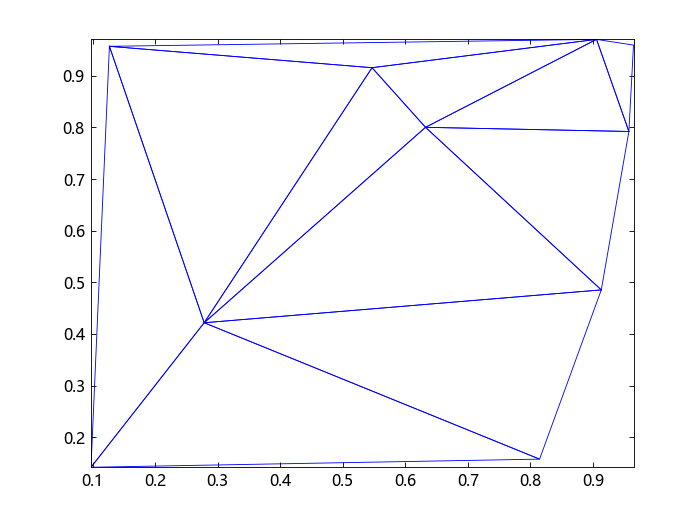

德劳内三角剖分

基于一组二维点创建并绘制德劳内三角剖分。

using TyMath
rng = MT19937ar(5489);
P = rand(rng,10,2);
T = delaunayTriangulation(P);
triplot(T)

输入参数

T — 三角连接

矩阵

三角连接，指定为三列矩阵，其中每行包含用于定义三角形的点顶点。

x — x 坐标

列向量

x 坐标，指定为向量。

y — y 坐标

y 坐标，指定为向量。

linespec — 线型、标记和颜色

线型、颜色和标记，指定为包含符号的字符串。符号可以按任意顺序显示。您不需要同时指定所有三个特征（线型、颜色和标记）。例如，如果忽略线型，只指定标记，则绘图只显示标记，不显示线条。

示例： "--ro" 是带有圆形标记的红色虚线

线型	说明	表示的线条
"-"	实线
"--"	虚线
":"	点线
"-."	点划线
"none"	无线条	无线条

标记	符号	说明
"."		point
","		pixel
"o"		circle
"v"		triangle_down
"^"		triangle_up
"<"		triangle_left
">"		triangle_right
"1"		tri_down
"2"		tri_up
"3"		tri_left
"4"		tri_right
"8"		octagon
"s"		square
"p"		pentagon
"P"		plus (filled)
"*"		star
"h"		hexagon1
"H"		hexagon2
"+"		plus
"x"		x
"X"		x (filled)
"D"		diamond
"d"		thin_diamond
"|"		vline
"_"		hline
"none"	无标记	none

TO — 三角剖分对象

Triangulation | ConstrainedTriangulation

三角剖分对象，指定为二维 Triangulation 或 ConstrainedTriangulation 对象。

名称-值对组参数

指定可选的、以逗号分隔的 Key=Value 对组参数。Key 为参数名称，Value 为对应的值。您可采用任意顺序指定多个名称-值对组参数，如 Key1=Value1,...,KeyN=ValueN 所示。

此处列出的图形线条属性只是一个子集。

color — 线条颜色

[0, 0.4470, 0.7410] （默认） | RGB 三元组 | 十六进制颜色代码 | "r" | "g" | "b" | ...

线条颜色，指定为 RGB 三元组、十六进制颜色代码、颜色名称或短名称。

对于自定义颜色，请指定 RGB 三元组或十六进制颜色代码。

• RGB 三元组是包含三个元素的行向量，其元素分别指定颜色中红、绿、蓝分量的强度。强度值必须位于 [0,1] 范围内，例如 [0.4, 0.6, 0.7]；
• 十六进制颜色代码是字符向量或字符串标量，以井号 (#) 开头，后跟三个或六个十六进制数字，范围可以是 0 到 F。 这些值不区分大小写。因此，颜色代码 "#FF8800" 与 "#ff8800"、"#F80" 与 "#f80" 是等效的。

颜色名称	短名称	RGB 三元组	十六进制颜色代码	外观
"red"	"r"	[1, 0, 0]	"#FF0000"
"green"	不适用	[0, 0.5019607843137255, 0]	"#008000"
不适用	"g"	[0, 0.5, 0]	"#007F00"
不适用	不适用	[0, 1, 0]	"#00FF00"
"blue"	"b"	[0, 0, 1]	"#0000FF"
"cyan"	不适用	[0, 1, 1]	"#00FFFF"
不适用	"c"	[0, 0.75, 0.75]	"#00BFBF"
"magenta"	不适用	[1, 0, 1]	"#FF00FF"
不适用	"m"	[0.75, 0, 0.75]	"#BF00BF"
"yellow"	不适用	[1, 1, 0]	"#FFFF00"
不适用	"y"	[0.75, 0.75, 0]	"#BFBF00"
"black"	"k"	[0, 0, 0]	"#000000"
"white"	"w"	[1, 1, 1]	"#FFFFFF"
"none"	不适用	不适用	不适用	无颜色

以下是 Syslab 在许多类型的绘图中使用的默认颜色的 RGB 三元组和十六进制颜色代码。

RGB 三元组	十六进制颜色代码	外观
[0, 0.4470, 0.7410]	"#0072BD"
[0.8500, 0.3250, 0.0980]	"#D95319"
[0.9290, 0.6940, 0.1250]	"#EDB120"
[0.4940, 0.1840, 0.5560]	"#7E2F8E"
[0.4660, 0.6740, 0.1880]	"#77AC30"
[0.3010, 0.7450, 0.9330]	"#4DBEEE"
[0.6350, 0.0780, 0.1840]	"#A2142F"

示例： plot([1, 2, 3]; color="blue")

示例： plot([1, 2, 3]; color=[0, 1, 0])

示例： plot([1, 2, 3]; color="#0000FF")

linestyle — 线型

"-" （默认） | "--" | ":" | "-." | "none"

线型，指定为下表中列出的选项之一。

线型	说明	表示的线条
"-"	实线
"--"	虚线
":"	点线
"-."	点划线
"none"	无线条	无线条

linewidth — 线宽

1.5 （默认） | 正值

线宽，指定为以磅为单位的正值，其中 1 磅 = 1/72 英寸。如果该线条具有标记，则线条宽度也会影响标记边。

线宽不能小于像素的宽度。如果将线宽设置为小于系统上像素宽度的值，则线条显示为一个像素的宽度。
