symerr

---

计算误差数和误码率

函数库: TyCommunication

语法

number, ratio, loc = symerr(x, y)
number, ratio, loc = symerr(x, y, flg)

说明

number, ratio, loc = symerr(x, y) 对 x 和 y 中的元素进行比较。x 和 y 的尺寸决定了比较的方式。 输出 number 是指示误差数的标量或向量。 输出 ratio 等于 number 除以尺寸较小的输入参数的元素总数。 同时返回一个二进制矩阵 loc，指示 x 和 y 的哪些元素不同。如果相应的比较没有产生差异，则对应的 loc 元素为零，否则为 1。

---

number, ratio, loc = symerr(x, y, flg) 比较 x 和 y 中的元素。输入参数 flg 以及 x 和 y 的大小决定了 number 的大小。 示例

示例

矩阵元素比较

将矩阵元素与另一个矩阵进行比较

using TyCommunication
x = [1 1 3 1; 3 2 2 2; 3 3 8 3]

x = 3×4 Matrix{Int64}:
 1  1  3  1
 3  2  2  2
 3  3  8  3

aMatrix = [1 1 1 1; 2 2 2 2; 3 3 3 3]

aMatrix = 3×4 Matrix{Int64}:
 1  1  1  1
 2  2  2  2
 3  3  3  3

number1, ratio1 = symerr(x, aMatrix)

number1 = 3
ratio1 = 0.25

将矩阵元素与行向量进行比较

x = [1 1 3 1; 3 2 2 2; 3 3 8 3]

x = 3×4 Matrix{Int64}:
 1  1  3  1
 3  2  2  2
 3  3  8  3

aRowVector = [1, 2, 3, 1]'

aRowVector = 1×4 adjoint(::Vector{Int64}) with eltype Int64:
 1  2  3  1

number2, ratio2 = symerr(x, aRowVector)

number2 = 3×1 Matrix{Int64}:
 1
 3
 4

ratio2 = 3×1 Matrix{Float64}:
 0.25
 0.75
 1.0

矩阵元素与列向量的比较

x = [1 1 3 1; 3 2 2 2; 3 3 8 3]

x = 3×4 Matrix{Int64}:
 1  1  3  1
 3  2  2  2
 3  3  8  3

aColumnVector = [1; 2; 3]

aColumnVector = 3-element Vector{Int64}:
 1
 2
 3

number3, ratio3 = symerr(x, aColumnVector)

number3 = 1×4 Matrix{Int64}:
 1  0  2  0

ratio3 = 1×4 Matrix{Float64}:
 0.333333  0.0  0.666667  0.0

使用可选的比较方式来比较两个矩阵的元素

在本例中，使用一个 flag 变量来替代默认的逐行比较。请注意，number 和 ratio 是标量。

using TyCommunication
number,ratio,loc=symerr([1 2; 3 4],[1 3],"overall")

number = 3

ratio = 0.75

loc = 2×2 Matrix{Bool}:
 0  1
 1  1

输入参数

x - 要比较的第一个输入

矩阵

要比较的第一个输入，指定为矩阵。

数据类型： Int64 | Float64

y - 要比较的第二个输入

矩阵

要比较的第二个输入，指定为矩阵。

数据类型： Int64 | Float64

flg - 元素比较方式

"overall" | "column-wise" | "row-wise"

可选参数，用于覆盖控制 symerr 比较的元素以及 symerr 如何计算输出的默认值。

• "overall" –– x 和 y 逐个元素比较。
• "column-wise" –– x 的 第 m 行与 y 的第 m 行。
• "row-wise" –– x 的第 m 列与 y 的第 m 列。

有关详细信息，请参见指定元素比较。

输出参数

number - 误差的数量

标量 | 向量

在 x 和 y 之间不同的元素数，以标量或向量的形式返回。数字的大小由可选的输入 flg 以及 x 和 y 的尺寸决定。有关详细信息，请参见 默认元素比较 和 指定元素比较。

ratio - 误码率

标量

误差数、数量与较小输入的元素总数之比，以标量形式返回。

loc - 错误的位置

标量 | 向量 | 矩阵

与 x 和 y 具有相同大小和维度的逻辑数组，在输入 x 和 y 之间具有相应的误差位置。如果相应的比较没有产生差异，则 loc 元素为零，否则为 loc 元素。

详细信息

默认元素比较

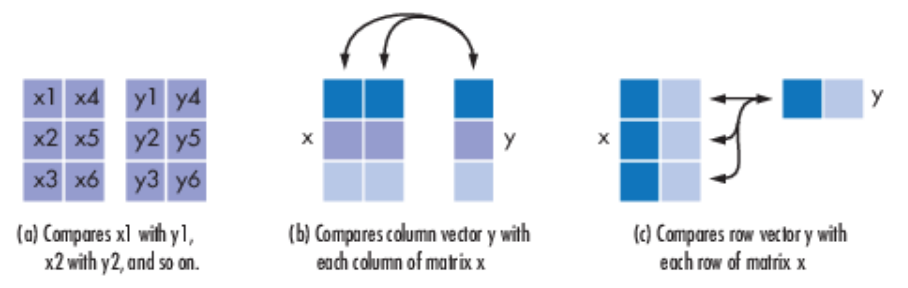

symerr 函数将 x 中元素的二进制表示形式与 y 中元素的二进制表示形式进行比较。如果未指定可选参数 flg，symerr 将使用输入 x 和 y 的形状来确定元素比较方法。下面的原理图说明了 x 和 y 的形状如何确定 symerr 比较哪些元素：

• 如果 x 和 y 是相同维度的矩阵，则 symerr 逐个元素比较 x 和 y。数字是一个标量。见图中的示意图（a）；
• 如果一个是行（分别是列）向量，另一个是二维矩阵，则 symerr 会逐个元素地比较向量元素与矩阵的每一行（或列）。向量的长度必须等于矩阵中的列数（或行数）。number 是一个列（或行）向量，其第 m 个条目指示在将向量与矩阵的第 m 行（或列）进行比较时不同的元素数。见图中的示意图（b）和（c）。

指定元素比较

使用 flg 覆盖控制 symerr 比较哪些元素以及 symerr 如何计算输出的默认值。flg 的值为"总体"、"列"和"行"。下表描述了各种输入组合所产生的差异。在所有情况下，比率是数字除以 y 中的元素总数。

将二维矩阵 x 与另一个输入 y 进行比较

y 的形状	flg	比较类型	number
二维矩阵	"overall" (默认)	逐个元素	符号错误总数
	"column-wise"	第 m 列 x 与 y 的第 m 列	行向量，其条目计算每列中的符号错误
	"column-wise"	第 m 行 x 与第 m 行 y	其条目对每行中的符号错误进行计数的列向量
列向量	"overall"	y 与 x 的每一列	符号错误总数
	"column-wise" (默认)	y 与 x 的每一列	行向量，其条目计算 x 的每列中的符号错误
行向量	"overall"	y 与 x 的每一行	符号错误总数
	"column-wise"(默认)	y 与 x 的每一行	其条目计算每行 x 中的符号错误的列向量

另请参阅

biterr
