# showResourceMapping
显示 OFDM 调制器或解调器系统对象创建的 OFDM 符号的子载波映射
函数库: TyCommunication
版本支持
本函数暂不支持在 Syslab Online 版本上调用。
# 语法
showResourceMapping(obj)
showResourceMapping(obj, freqIndex)
showResourceMapping(obj, freqIndex, antennaIndex)
# 说明
showResourceMapping(obj) 显示了 OFDM 调制器或解调器系统对象使用的 OFDM 符号的子载波映射的可视化。 示例
showResourceMapping(obj, freqIndex) 显示了由 freqIndex 指定的带有自定义 y 轴标签的资源映射。
showResourceMapping(obj, freqIndex, antennaIndex) 显示由 antennaIndex 指示的所选发射天线的子载波映射图。只有当每个发射天线都有自己的映射图时，特别是当 obj 的 PilotCarrierIndices 属性是 3D 阵列时，此语法才适用。
# 示例
OFDM 调制器时频资源分配的可视化
创建 OFDM 调制器。
using TyCommunication
ofdmMod = comm_OFDMModulator()

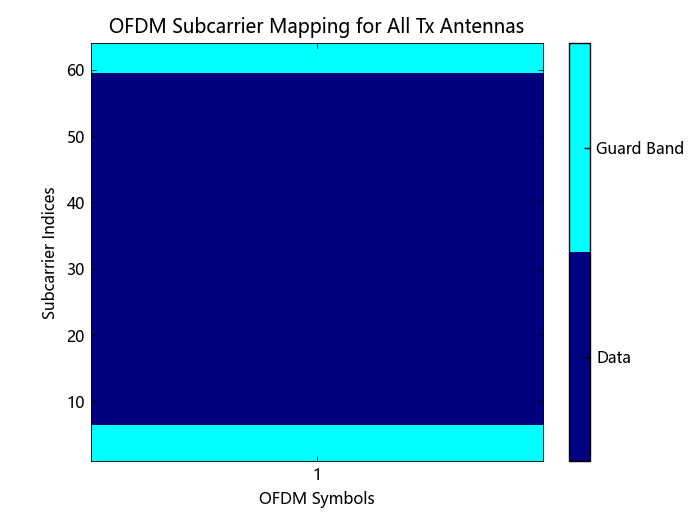

使用 showResourceMapping 函数。
showResourceMapping(ofdmMod)
插入一个 DC NULL。
ofdmMod.InsertDCNull = true

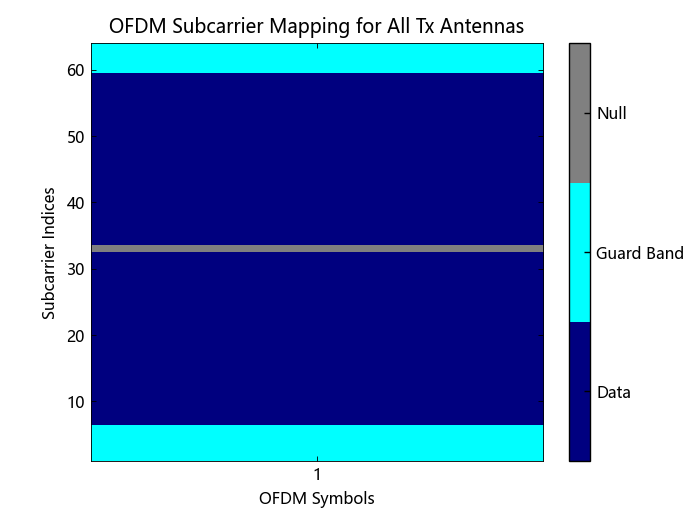

显示添加 DC null 后的资源映射。
showResourceMapping(ofdmMod)
# 输入参数
obj - 绘制资源映射的系统对象comm_OFDMModulator| comm_OFDMDemodulator
绘制资源映射的系统对象, 指定为 comm_OFDMModulator 或 comm_OFDMDemodulator。
freqIndex - 自定义 y 轴频率子载波索引两元素向量
自定义y轴频率子载波索引，指定为整数的两元素向量，使 freqIndex（2）–freqIndex（1）=FFTLength–1。y 轴的编号范围为 [frequIndex(1), freqIndex(2)]。
其默认值指定为 [1, FFTLength]。
antennaIndex - 指示天线的索引列表正整数标量 | 向量
指示为天线绘制资源映射的索引列表，指定为范围 [1, NAnt] 中的正整数标量或元素为整数值的向量，其中 NAnt 是输入 obj 指定的天线数。antennaIndex 中的元素数不能超过 16。
其默认值为1。
