# constellation
计算或绘制理想信号星座图
函数库: TyCommunication
# 语法
symbols = constellation(obj)
constellation(obj; plotfig=true)
# 说明
symbols = constellation(obj) 返回星座图的数值。
constellation(obj; plotfig=true) 生成结构体的星座图。
# 示例
绘制 QPSK 参考星座图
创建一个 QPSK 调制器。
using TyCommunication
mod = comm_QPSKModulator()
确定参考星座点。
refc = constellation(mod)
4×1 transpose(::Matrix{ComplexF64}) with eltype ComplexF64:
0.7071067811865476 + 0.7071067811865475im
-0.7071067811865475 + 0.7071067811865476im
-0.7071067811865476 - 0.7071067811865475im
0.7071067811865475 - 0.7071067811865476im

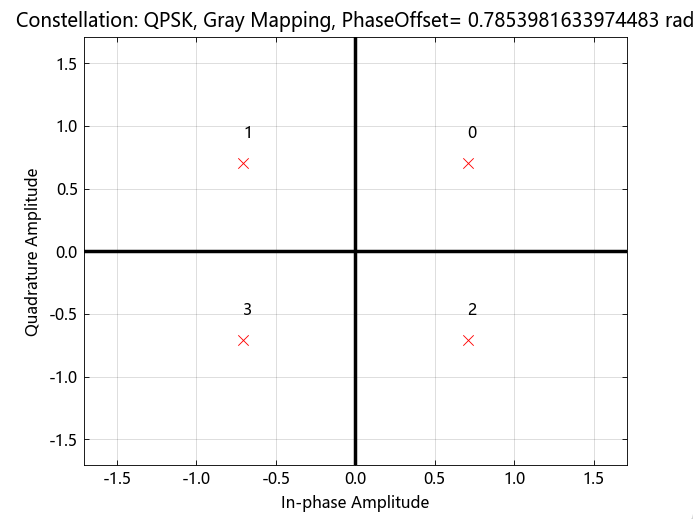

绘制星座图。
constellation(mod; plotfig=true)

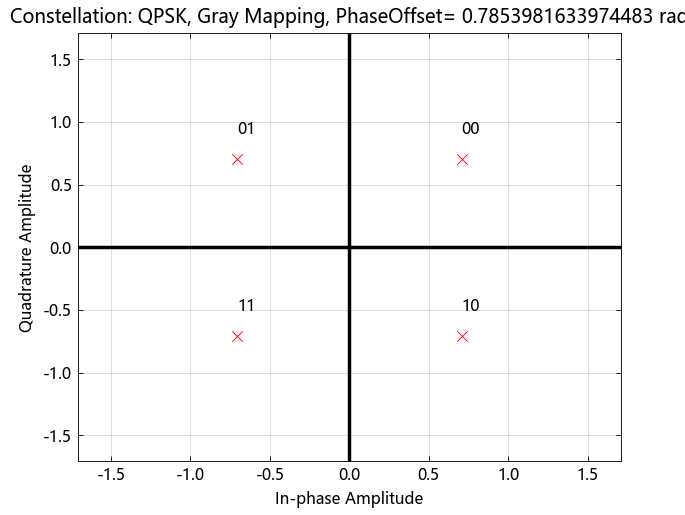

为比特输入重新配置对象，并绘制星座图以显示格雷编码映射的二进制值。
release(mod)
mod.BitInput = true
constellation(mod; plotfig=true)

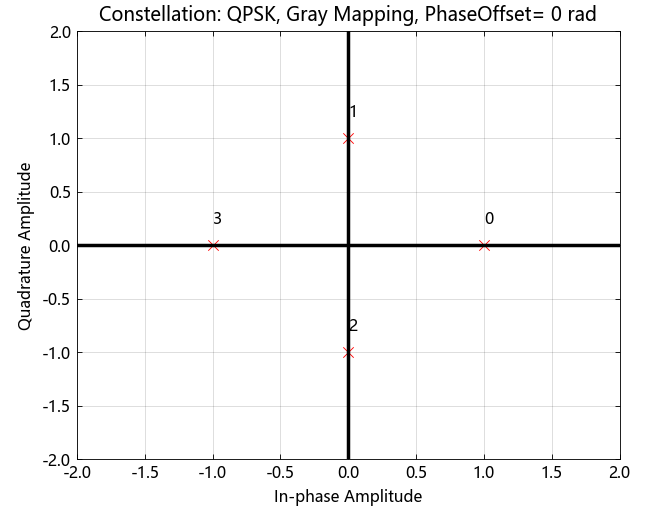

创建一个 QPSK 解调器并将相位偏移设置为 0。
demod = comm_QPSKDemodulator(; PhaseOffset=0)
绘制参考星座图。constellation 方法对调制器和解调器结构体均适用。
constellation(demod; plotfig=true)
绘制 PSK 参考星座图
创建一个 PSK 调制器
using TyCommunication
mod = comm_PSKModulator(;)
确定参考星座点。
refc = constellation(mod)
8×1 Matrix{ComplexF64}:
0.9238795325112867 + 0.3826834323650898im
0.38268343236508984 + 0.9238795325112867im
-0.3826834323650897 + 0.9238795325112867im
-0.9238795325112867 + 0.3826834323650899im
-0.9238795325112868 - 0.38268343236508967im
-0.38268343236509034 - 0.9238795325112865im
0.38268343236509 - 0.9238795325112866im
0.9238795325112865 - 0.3826834323650904im

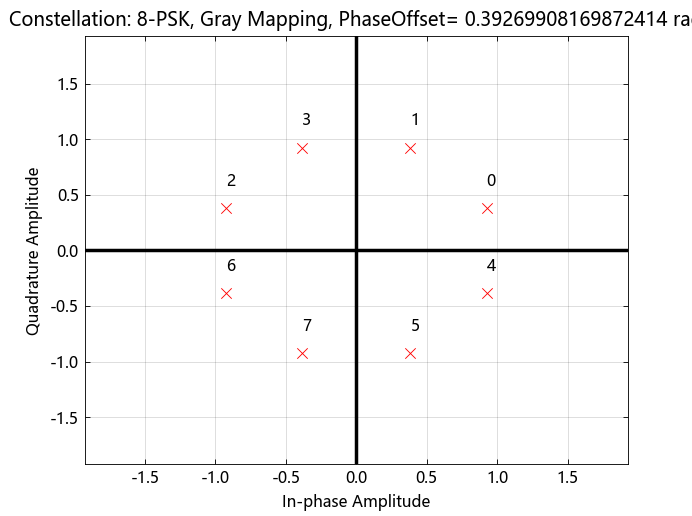

绘制星座图。
constellation(mod; plotfig=true)
创建一个 PSK 解调器并设置调制阶数为 16。
demod = comm_PSKDemodulator(; ModulationOrder=16)

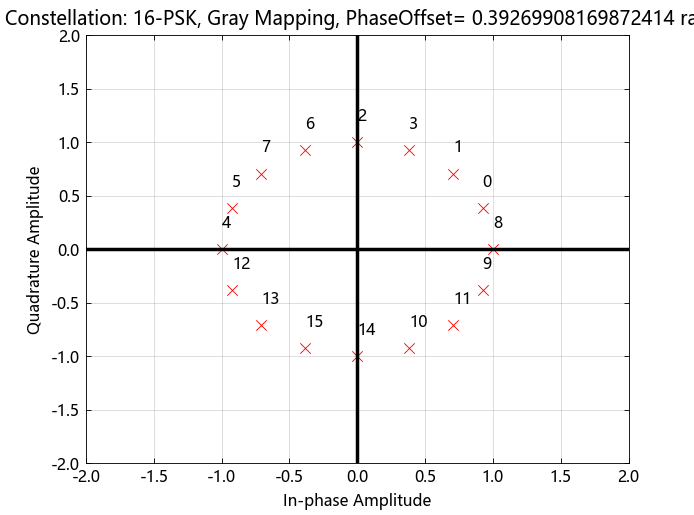

绘制参考星座图。constellation 方法对调制器和解调器结构体均适用。
constellation(demod; plotfig=true)
绘制 BPSK 参考星座图
创建一个 BPSK 调制器。
using TyCommunication
mod = comm_BPSKModulator()
确定参考星座点。
refc = constellation(mod)
2×1 Matrix{ComplexF64}:
1.0 + 0.0im
-1.0 + 1.2246467991473532e-16im

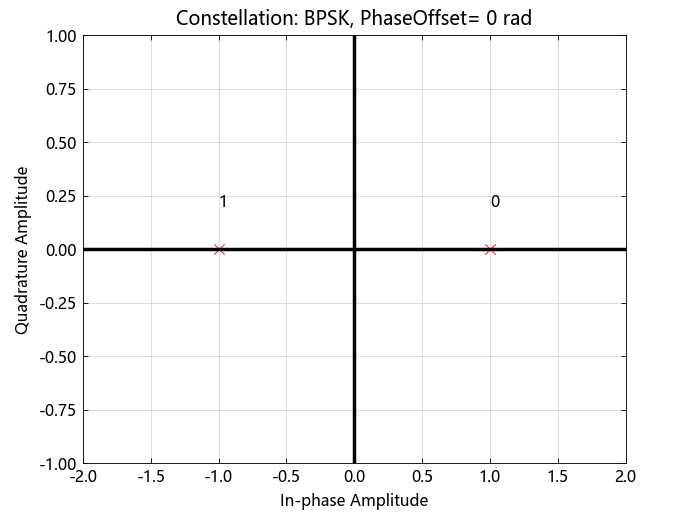

绘制星座图。
constellation(mod; plotfig=true)
创建一个 BPSK 解调器并设置相位偏移为
demod = comm_BPSKDemodulator(; PhaseOffset=pi / 2)
确定参考星座点。
refc = constellation(demod)
2×1 Matrix{ComplexF64}:
6.123233995736766e-17 + 1.0im
-1.8369701987210297e-16 - 1.0im

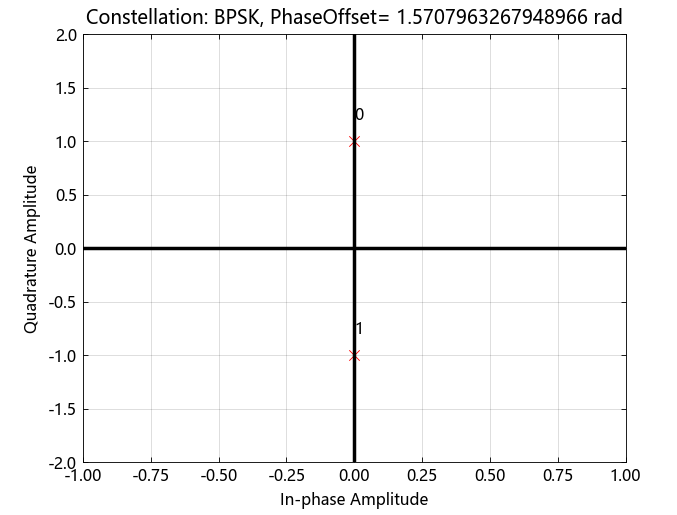

绘制参考星座图。constellation 方法对调制器和解调器结构体均适用。
constellation(demod; plotfig=true)
绘制 OQPSK 参考星座图
创建一个 OQPSK 调制器。
using TyCommunication
mod = comm_OQPSKModulator()
确定参考星座点。显示的星座点没有描述 OQPSK 调制器引入的 IQ 延迟。
refc = constellation(mod)
4×1 transpose(::Matrix{ComplexF64}) with eltype ComplexF64:
0.7071067811865476 + 0.7071067811865475im
-0.7071067811865475 + 0.7071067811865476im
-0.7071067811865476 - 0.7071067811865475im
0.7071067811865475 - 0.7071067811865476im

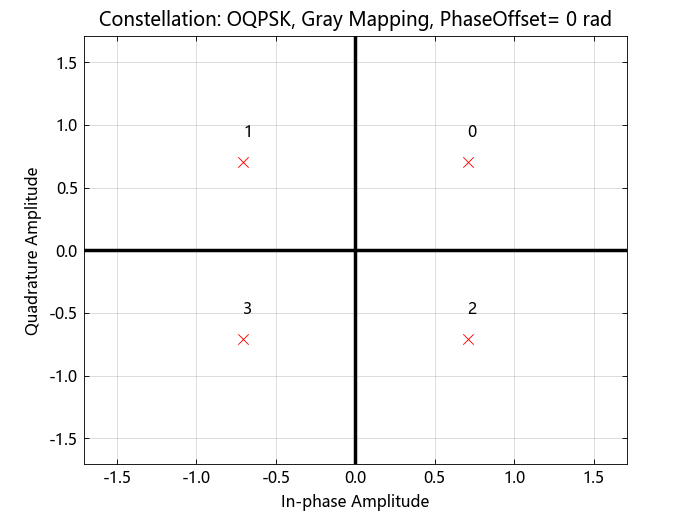

绘制星座图。
constellation(mod; plotfig=true)

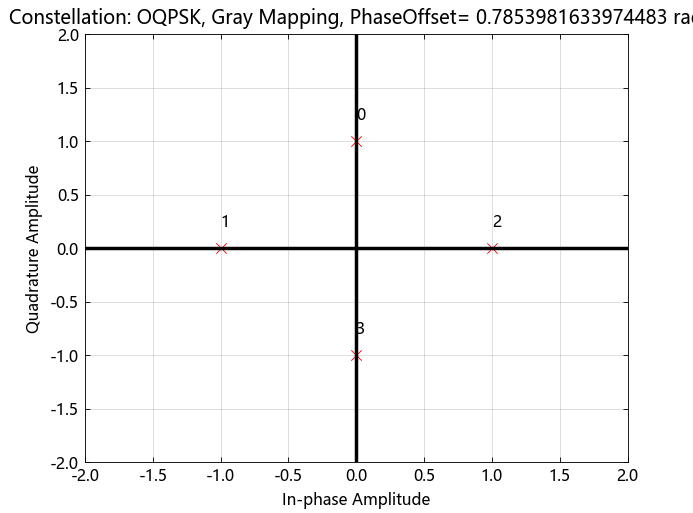

改变调制器对象的相位偏移。绘制星座图以展示旋转后的星座点。
release(mod)
mod.PhaseOffset = 45 * pi / 180
refc = constellation(mod; plotfig=true)
# 输入参数
obj - 返回星座图对应的系统对象系统对象
返回星座图对应的系统对象，指定为 PSK，BPSK，QPSK 或 OQPSK 的调制器或解调器对象。
# 输出参数
symbols - 星座点复向量
星座点，以复向量形式返回。
