SyslabObject

---

使用 Syslab 中的 Julia 对象进行动态系统建模和处理流式数据，组件位于SyslabWorkspace.SyslabObject.SyslabObject

说明

SyslabObject 是一种 Julia 类，专为仿真输入随时间变化的动态系统而设计，具备以下能力：

• 创建用于算法建模的特定方法和属性，您可以使用工具箱产品中包含的预定义 SyslabObject，也可以定义自己的 SyslabObject；

• 提供了一套结构化的模板流程，可在执行期间自动完成许多管理操作，包括初始化系统、验证数据、单步计算、仿真结束时释放资源、运行日志等。

Julia 对象

当您新建 Julia 对象后，将打开一个默认的模板文件，请留意文件注释中的书写规范：

using ObjectOriented
@oodef mutable struct Untitled
    # Description (用于生成Modelica组件描述)
    # Template for syslabobject block.

    # Parameter (用于生成 Modelica 组件参数，包括名称、类型、描述)
    # 格式：参数名::参数类型 = 参数值   # 参数注释
    # 例如：
    gain::Real = 1.0                              # 增益

    # Private (Julia内部变量)
    # 格式：变量名::类型 = 值   # 变量说明
    # 例如：
    _count::Integer = -1                          # 计数器

    # Methods (主要调用算法，包括setupImpl，stepImpl，releaseImpl)

    # 初始化函数：函数名固定，函数形参与stepImpl函数形参一致
    function setupImpl(self, u)
        self._count = 0
        # ...
        return nothing
    end #setupImpl

    # 单步计算函数：函数名固定，第一个函数形参必须是self，其余函数形参将作为Modelica组件的输入端口，函数返回值作为输出端口
    function stepImpl(self, u)
        self._count += 1
        # ...
        y = u * self.gain
        return y
    end #stepImpl

    # 释放资源函数：函数名固定，且只能有一个函数参数self
    function releaseImpl(self)
        # ...
        return nothing
    end #releaseImpl

    # 其它自定义函数，第一个函数形参数必须是self
    # function xx(self)
    #     ...
    # end
end

注意

编辑 Julia 对象文件时，请注意以下几点

• 请勿删除注释标签，如# Description、# Methods等；
• 请勿删除初始化函数setupImpl()，单步计算函数stepImpl()，释放资源函数releaseImpl()；
• 类名需要具有唯一性，且与文件名一致。

属性

Julia 对象文件中属性分为公共属性Parameter和私有属性Private：

属性分类	特点	支持的数据类型
Parameter	Sysplorer 中可以直接访问	特定的 Julia 数据类型
Private	只能通过 SyslabObject 的方法来访问，用户不可见	符合 Julia 语法的数据类型

目前您可以在Parameter参数中使用以下数据类型：

String | Bool | Int64 | Integer | Float64 | Real | Number
Vector{Int64} | Vector{Integer} | Vector{Float64} | Vector{Real} | Vector{Number}
Matrix{Int64} | Matrix{Integer} | Matrix{Float64} | Matrix{Real} | Matrix{Number}

方法

Julia 对象文件中包含有三个固定方法：

方法	说明
setupImpl	执行设置和初始化任务
stepImpl	系统输出和状态更新方程
releaseImpl	释放使用的资源和执行必要的清理任务

使用 SyslabObject

在 Sysplorer 中使用 SyslabObject

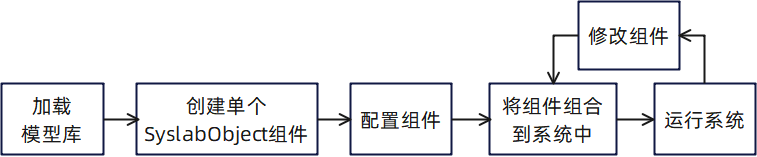

您可按下图所示在 Sysplorer 中使用 SyslabObject。

1. 加载模型库 - 在 Syslab 中启动 Sysplorer，加载 SyslabWorkspace 模型库
2. 创建单个组件 - 拖拽创建单个 SyslabObject 组件
3. 配置组件 - 关联组件对应的 Julia 对象文件
   • 新建或编辑 SyslabObject 组件的 Julia 对象文件
   • 编辑 SyslabObject 组件的端口设置
4. 将组件组合到系统中 - 编写一个包含这些 SyslabObject 的 Sysplorer 程序，完成其余部分模型的建模
5. 运行系统 - 在 Sysplorer 中运行您的程序进行仿真
6. 修改组件 - 对已关联 Julia 对象文件的组件进行修改

注意

在使用 SyslabObject 组件之前，请确认已安装 julia 1.9 版本。

加载模型库

请通过 Syslab 启动 Sysplorer 软件，确认插件管理中已启用Syslab Extension for Sysplorer插件（默认启用）之后，加载 SyslabWorkspace 模型库。

创建单个组件

通过拖拽创建单个 SyslabObject 组件。除了工具箱提供的 SyslabObject 以外，您还可以创建自定义的 SyslabObject，组件在模型库中的路径为SyslabWorkspace.SyslabObject.SyslabObject。

配置组件

如果您使用某个工具箱中提供的 SyslabObject 组件，可编辑修改默认属性值和方法以便为您的特定系统建立模型。

如果您需要配置自定义 System Object：

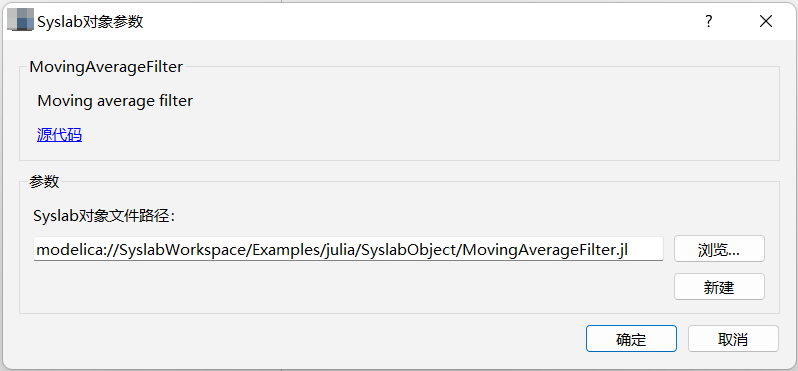

• 右击组件在上下文菜单中单击选择 Syslab 对象文件…，弹出 “Syslab 对象参数” 对话框。

• 如果您需要新建 Julia 对象文件，单击对话框中 “新建” 按钮，可以在 Syslab 中打开编辑器并默认新建一个 Julia 对象文件；您也可以通过 Syslab 的 “主页” 菜单栏中的 “新建” 下拉框中选择 “新建 Julia 对象” 进行创建：

• 编辑 Julia 对象文件，详情请参见 Julia 对象

• 保存 Julia 文件。默认类名为Untitled，请注意文件名需与类名一致，保存后此文件自动关联到 SyslabObject 组件

• 如果您需要将 SyslabObject 组件关联到现有 Julia 对象文件，单击对话框中的 “浏览…” 按钮选择对应的 Julia 文件。您也可在文本框中输入文件路径，文件路径支持绝对路径和相对路径

• 单击对话框中的 “确认” 按钮，组件依据 Julia 文件自动生成参数、端口等信息

注意

组件的默认参数、端口信息仅在单击“确认”按钮后进行刷新。如您对 Julia 文件进行了修改，请重新单击“确认”按钮。

• 右击组件在上下文菜单中单击设置 Syslab 对象端口 ，弹出 “设置 Syslab 函数端口” 对话框：
  • 指定输入/输出端口的类型和维度信息
  • 如有需要，可修改输入端口的范围、初值和参数说明的信息。详情请参见端口配置

将组件组合到系统中

当您确定了所需组件并已创建和配置 SyslabObject 之后，请组装您的系统。

运行系统

单击 Sysplorer 的 “仿真” 按钮对系统进行仿真。如果您需要在 Sysplorer 中获取 Syslab Block 的调试信息，请参见调试信息。

修改组件

如果您需要修改已关联 Julia 文件的 SyslabObject 组件配置，右击组件在上下文菜单中单击选择 Syslab 对象文件 ，单击弹出对话框中的 “源代码” 按钮，可在 Syslab 中打开对应文件进行编辑。

完成编辑后，单击对话框中的 “确认” 按钮，组件将自动更新参数、端口等信息。

提示

• 对于组件参数，如果已在 Sysplorer 中对类生成的属性初始值进行了修改，比如在 Sysplorer 组件参数底部停靠栏中修改了初始属性值， 更新后不会覆盖当前修改值；
• 对于组件端口，如果您删除了某一端口，更新后对应位置上的原有连接线将悬空。

您也可以在对话框中新建或更改关联的 Julia 对象文件，组件将自动更新。

提示

切换关联的 Julia 对象文件，更新后原有连接线将悬空。

模型示例

• 创建移动平均值的 SyslabObject：SyslabWorkspace.Examples.Demo_SyslabObject_MovingAverageFilter

• 使用 SyslabObject 搭建模拟调制解调模型：SyslabWorkspace.Examples.Demo_SyslabObject_AnalogModulationDemodulation
