# From Workspace Block

通过组件从 Syslab 工作区加载数据。

# 说明

From Workspace Block 从 Syslab 工作区中读取数据，并在其输出端将数据输出。

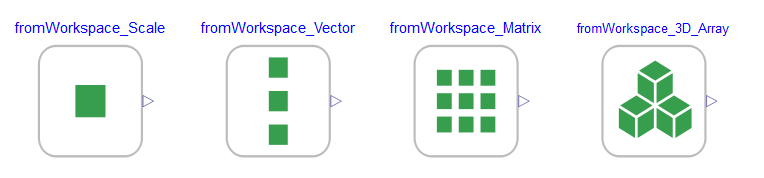

From Workspace Block 共分为 4 种，分别为

  • FromWorkspace_Scale：从 Syslab 工作区中获取标量数据
  • FromWorkspace_Vector：从 Syslab 工作区中获取一维数组
  • FromWorkspace_Matrix：从 Syslab 工作区中获取二维数组
  • FromWorkspace_3D_Array：从 Syslab 工作区中获取三维数组

# 端口

# 输出

outputs
标量 | 向量 | 矩阵

从 Syslab 工作区中读取的数据。

接口类型：RealOutput

# 参数

varName - Syslab工作区变量名
String

需要读取的 Syslab 工作区中的变量名

默认值："x"

interpreted - 实时更新
Boolean

如果为true，则实时读取 Syslab 工作区数据；如果为false，则在仿真开始时读取一次。

默认值：false

row_dims - 变量行数
Integer

只针对 FromWorkspace_Vector、FromWorkspace_Matrix模型有效。 此参数表示所获取数据的行数，参数示例 SyslabWorkspace.Examples.Demo_FromWorkspace。

默认值：1

col_dims - 变量列数
Integer

只针对 FromWorkspace_Matrix 模型有效。 此参数表示所获取数据的列数，参见示例 SyslabWorkspace.Examples.Demo_FromWorkspace。

默认值：1

dims - 变量维度大小
Integer

只针对 FromWorkspace_3D_Array 模型有效，为长度为 3 的一维数组。 此参数表示所需获取数据的维度大小，参见示例 SyslabWorkspace.Test.Test_ToWorkspace_3d。

默认值：{2, 2, 2}

# 获取 Syslab 工作区数据

通过 From Workspace Block 获取 Syslab 工作区中的数据，需要执行下列操作：

  1. 启动 Syslab，启动 REPL，并确保工作区中有变量。
  2. 在 Syslab 中启动 Sysplorer，并加载 SyslabWorkspace 模型库。
  3. 在 Sysplorer 中，选取 From Workspace Block 组件并添加到模型。
  4. 对 From Workspace Block 组件设置参数，包括：
    • varName：Syslab 工作区中的变量名，支持分量表达式，如"f"、"multiarry[1:2,:]"；
    • interpreted：仿真过程中是否实时读取数据；
    • row_dims、col_dims、dims：所需获取数据的维度参数（若有）。
  5. 模型构建完成后，就可以开始仿真。

注意

  • 目前只支持 x64 的仿真求解；
  • 如果无法在 Syslab 工作区内找到对应的变量，则仿真会报错；
  • 如果出现数据类型错误或数据长度错误，From Workspace Block 组件会输出 0。

# 实时刷新

参数 interpreted 用于控制是否实时读取工作区数据。 无论 Sysplorer 模型采用何种仿真模式（独立仿真、实时同步仿真），实时刷新会在工作区变量刷新之后即时生效。

一般而言，如果需要实时刷新 From Workspace Block 组件的输出值，推荐采用实时同步仿真模式。

# 多维数组

From Workspace Block 支持获取多维数组，模型库中提供了获取三维数组的模型FromWorkspace_3D_Array，可以在此模型基础上稍作修改即可实现更高维数组的获取。

例如，假设需要一个获取 5 维数组的模型。

首先，复制模型 FromWorkspace_3D_Array 为 FromWorkspace_5D_Array，作为修改的基础。

其次，使用文本视图编辑该模型，一共需要修改三处：

  • 在模型第 7 行，声明了 dims 参数，此参数定义了变量的维度大小，将参数声明更改为：
  parameter Integer dims[5] = {2, 2, 2, 2, 2};
  • 在模型的第 8 行，声明了模型的输出，将声明更改为：
  Modelica.Blocks.Interfaces.RealOutput output[dims[1], dims[2], dims[3], dims[4], dims[5]];
  • 在模型的第 20 行，声明了获取工作区变量的函数返回值，将声明更改为：
  output Real outputs[dims[1], dims[2], dims[3], dims[4], dims[5]];

上述修改完毕后，就可以得到一个从 Syslab 工作区读取 5 维数组的 From Workspace Block 组件。

# 性能基线

From Workspace Block 从 Syslab 中获取数据时，建议数组的长度不要超过 10000。

数组长度值 单个 Block 翻译+仿真耗时
1000 5 秒
2000 7 秒
5000 17 秒
10000 33 秒
