耦合离合器

---

模型路径为 SyslabWorkspace.Examples.Demo_CoupledClutches，其参考了Modelica标准库模型 Modelica.Mechanics.Rotational.Examples.CoupledClutches。

此示例主要用于介绍如何使用 From Workspace 和 To Workspace 进行模型仿真和参数分析。
本例中，使用 From Workspace Block 组件为每一个转子设置转动惯量，同时使用 To Workspace 组件将各转子的角速度输出到工作区。

模型仿真

按照以下操作步骤，即可实现 Syslab 与 Sysplorer 的一体化仿真：

• 启动 Syslab，并启动 REPL，并运行以下脚本

    J = [1, 1, 1, 1]

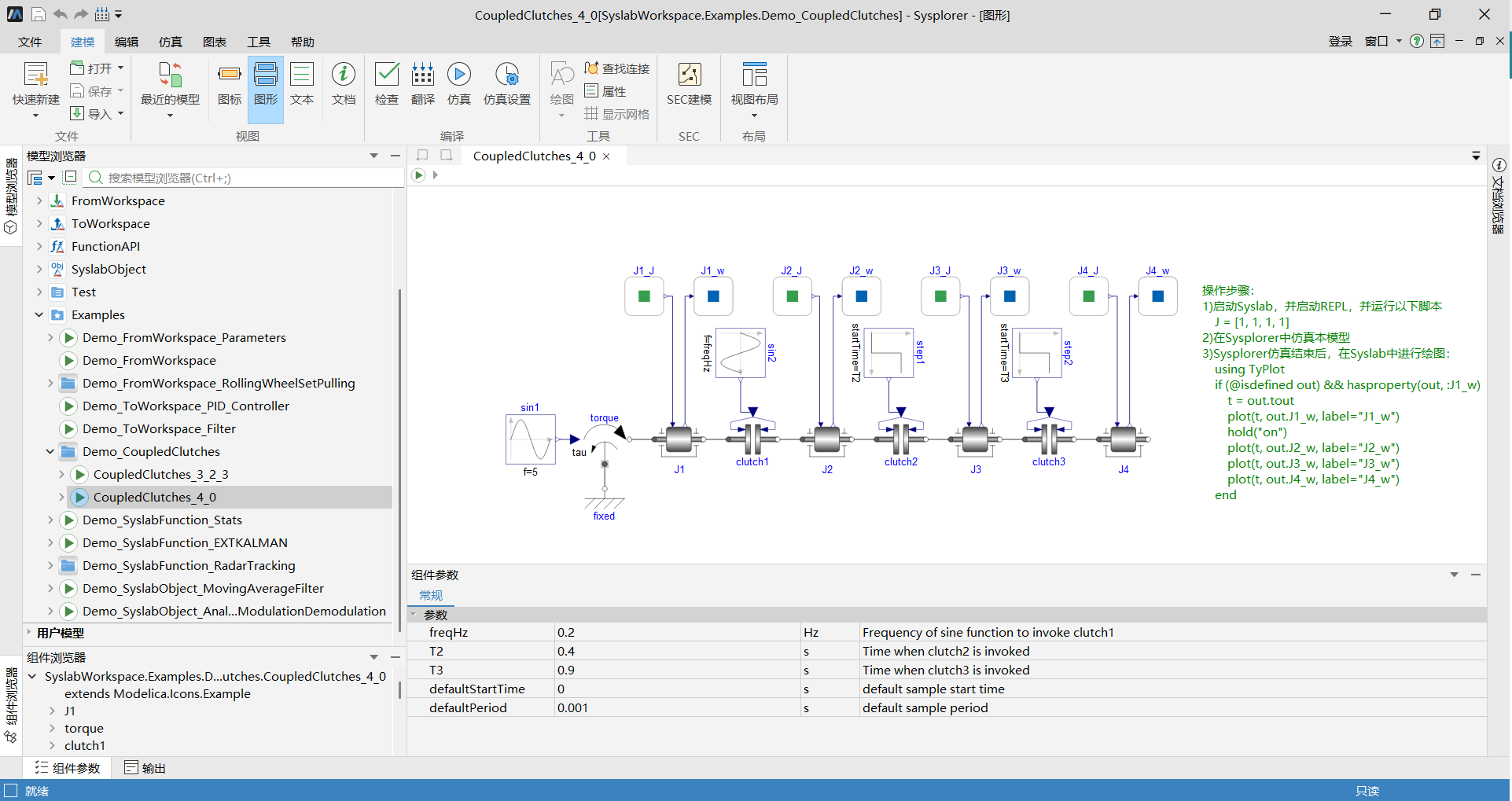

• 在 Sysplorer 中仿真模型 SyslabWorkspace.Examples.Demo_CoupledClutches

• Sysplorer 仿真结束后，在 Syslab 中进行绘图：

    using TyPlot
    if (@isdefined out) && hasproperty(out, :J1_w)
        t = out.tout
        plot(t, out.J1_w, label="J1_w")
        hold("on")
        plot(t, out.J2_w, label="J2_w")
        plot(t, out.J3_w, label="J3_w")
        plot(t, out.J4_w, label="J4_w")
    end

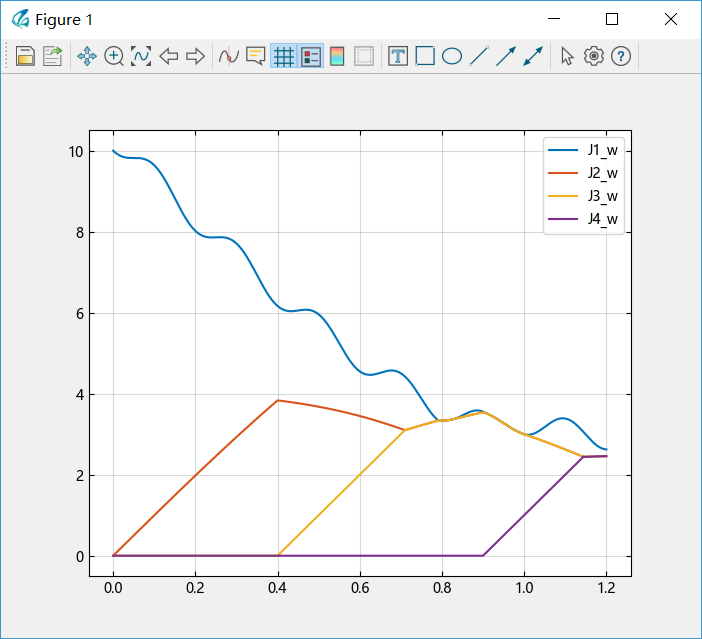

绘图完成后，点击 Show grid 和 Show legend 按钮，结果如下图所示：
