# Sysblock 基础（1）：对系统算法进行建模
# 引言
本文以质点 - 弹簧 - 阻尼机械系统为例，详细介绍如何使用 Sysblock 进行系统建模和仿真。通过本教程，读者可以了解 Sysblock 的基本操作流程，掌握系统建模的方法，以及学习使用不同类型的输入输出模块进行仿真分析。
单击右侧打开示例按钮，在 Sysplorer 中打开文件。
# 系统模型介绍

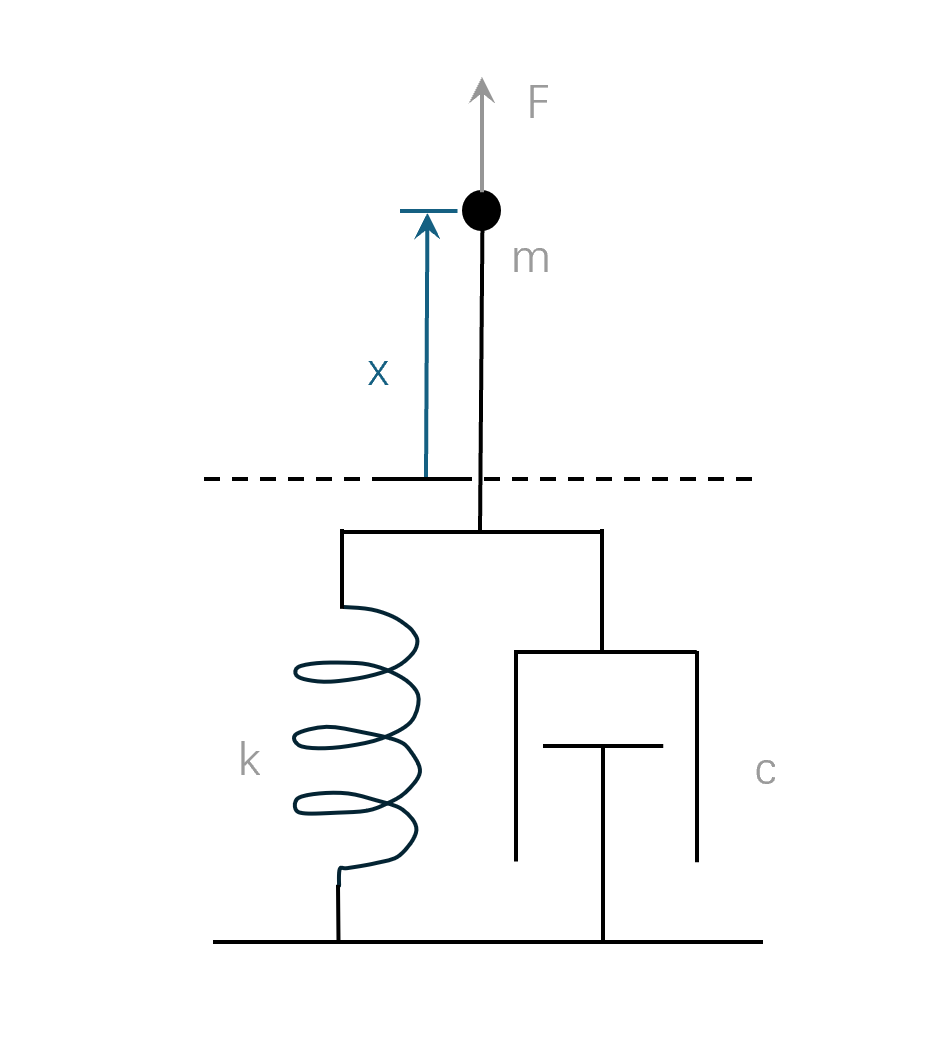

本文使用由质点、弹簧和阻尼组成的简单机械系统作为示例，通过 Sysplorer 软件进行建模并验证其有效性。该系统可以模拟许多实际工程问题，如悬挂系统、减震装置等。
# 系统动力学方程
该系统特性由以下二阶微分方程描述：
# 软件环境配置
本次仿真因为需要从 Syslab 工作区传递数据，所以需要从 Syslab 中打开 Sysplorer。
提示
若出现“MWORKS.Sysplorer 可执行文件路径不存在”，则需要重新设置 Sysplorer 的文件路径，单击 Syslab主页 > 首选项 > MWORKS.Sysplorer 可执行文件路径 > 浏览…。
找到本地安装 Sysplorer 2025b 文件夹的位置，单击打开，找到 MWORKS.Sysplorer 2025b(x64)。由于安装位置和版本的不同，文件后缀可能不同。完成设置后重新从 Syslab 中打开 Sysplorer 即可。

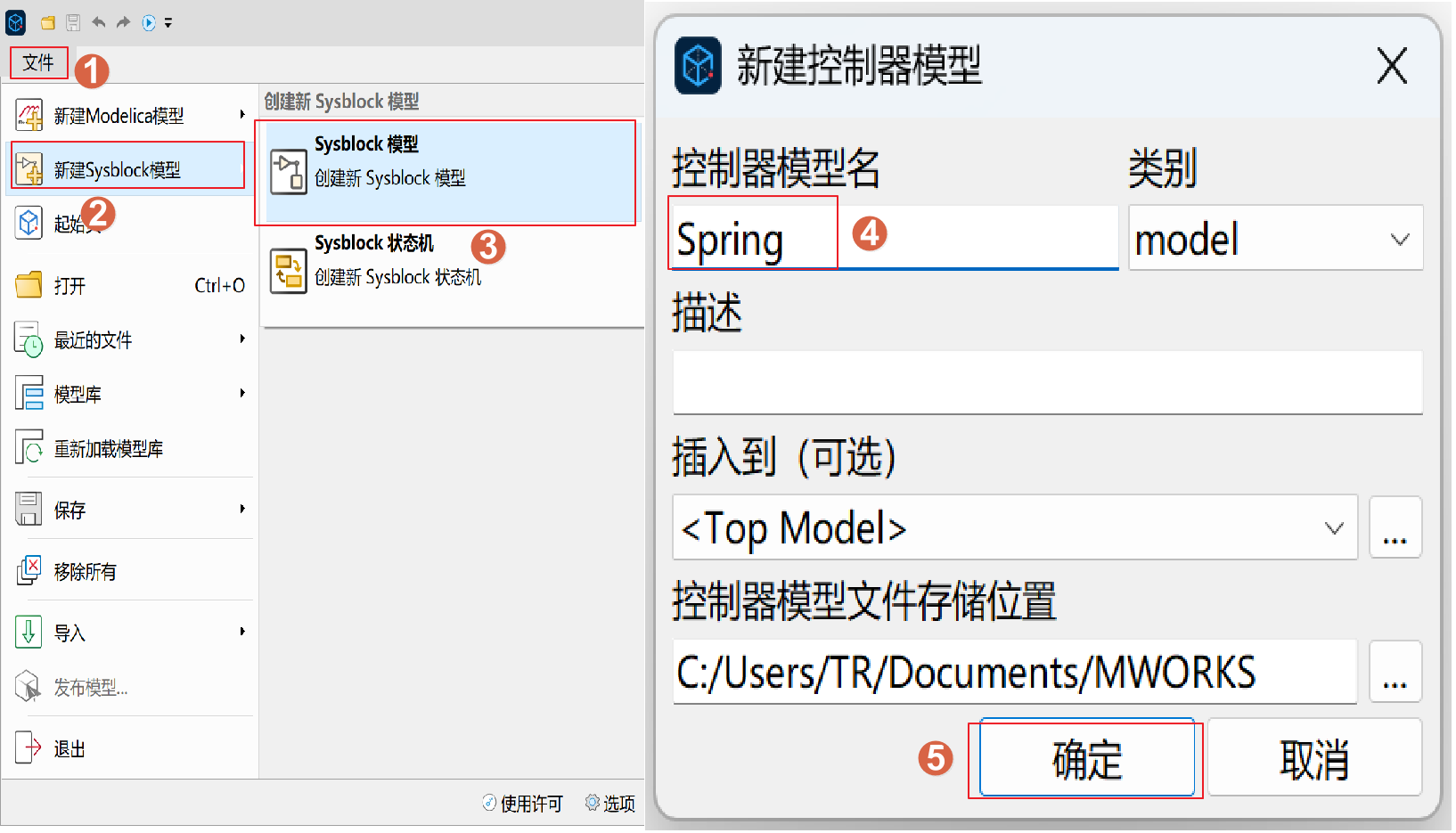

单击文件 > 新建 Sysblock 模型 > 创建新 Sysblock 模型，然后输入控制器模型名 Spring。
# 模型搭建

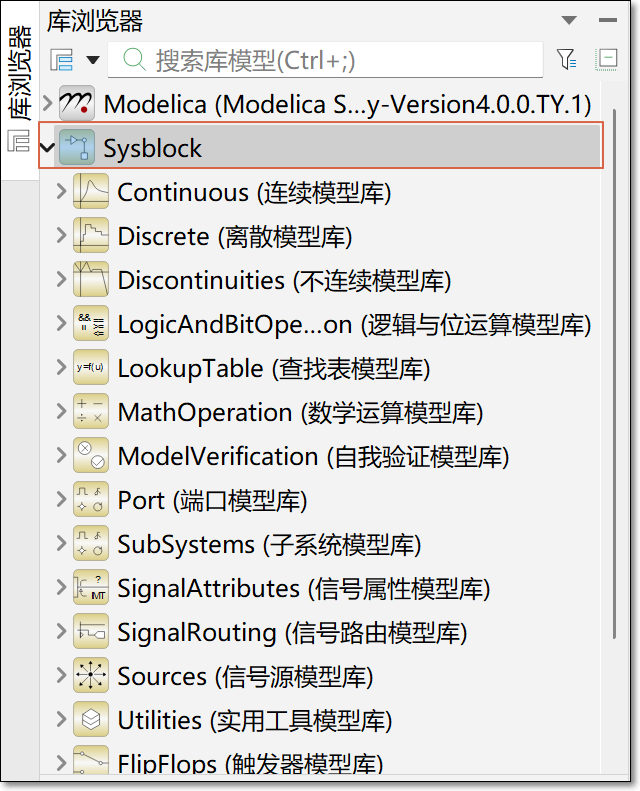

在库浏览器中搜索 step（阶跃信号发生器）、sineWave（输出正弦波）、fromWorkspace（从 Syslab 工作区读取向量格式的数据值）、signalBuilder（输出各种波形）、sum（对输入执行加法或减法）、gain（元素增益）、integrator（输入信号的连续时间积分）、scope（显示仿真过程中生成的信号）、toFile（向指定的 CSV 文件中写入数据）、display（显示输入的数值）、toWorkspace（以数组的形式向 Syslab 工作区写入数据）。各组件对应的模型库路径如下表所示。
| 组件名 | 组件对应的模型库路径 |
|---|---|
| step | Sysblock.Sources（信号源模型库）.step |
| sineWave | Sysblock.Sources（信号源模型库）.sineWave |
| fromWorkspace | Sysblock.Sources（信号源模型库）.fromWorkspace |
| signalBuilder | Sysblock.Sources（信号源模型库）.signalBuilder |
| sum | Sysblock.MathOperation（数学运算模型库）.sum |
| gain | Sysblock.Math（数学运算模型库）.gain |
| integrator | Sysblock/Continuous（连续模型库）.integrator |
| scope | Sysblock.Utilities（实用工具模型库）.scope |
| toFile | Sysblock.Utilities（实用工具模型库）.toFile |
| display | Sysblock.Utilities（实用工具模型库）.display |
| toWorkspace | Sysblock.Utilities（实用工具模型库）.toWorkspace |

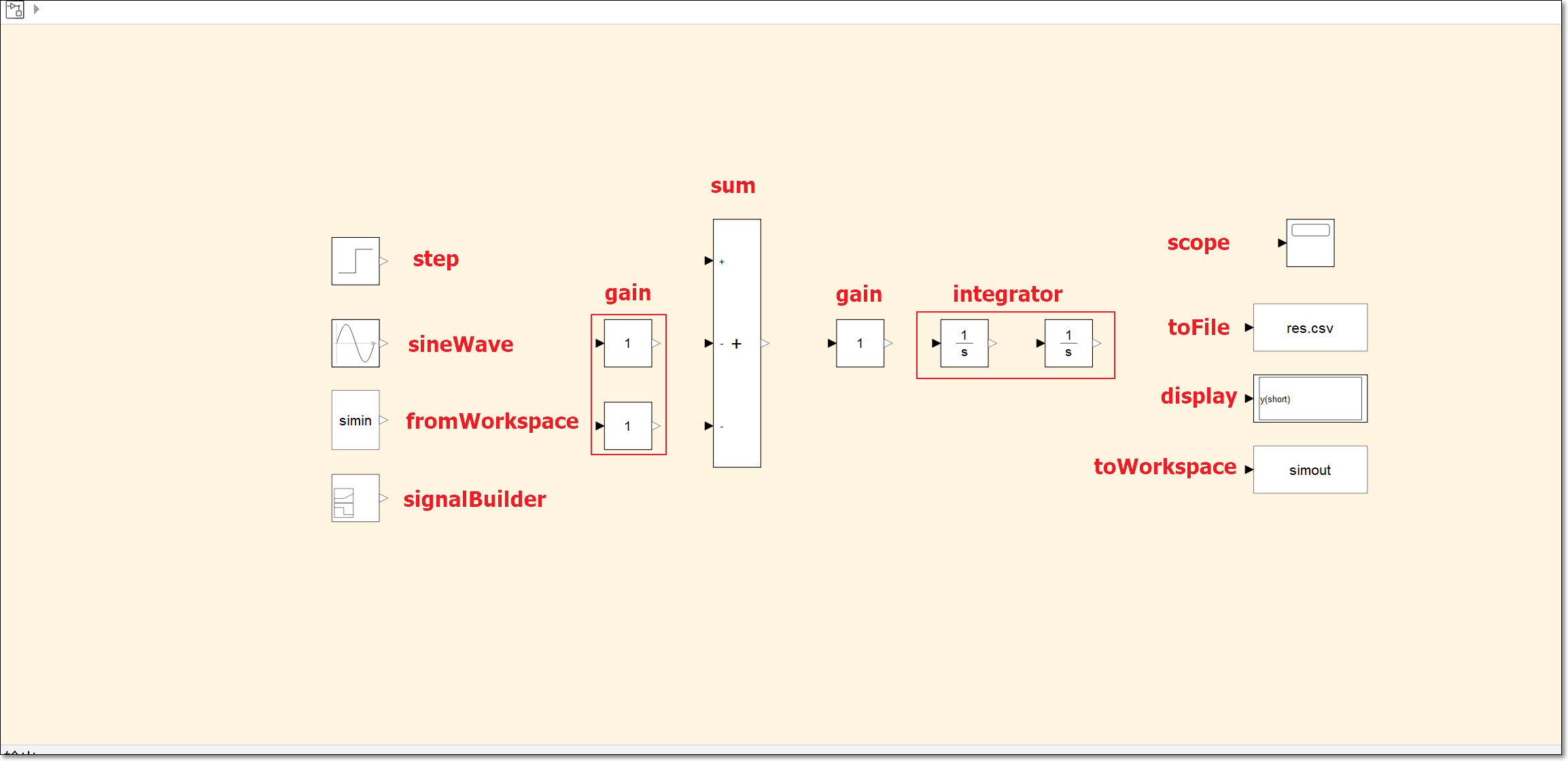

在库浏览器中找到上述元器件，并且将它们拖到图中，按照如下位置进行摆放。

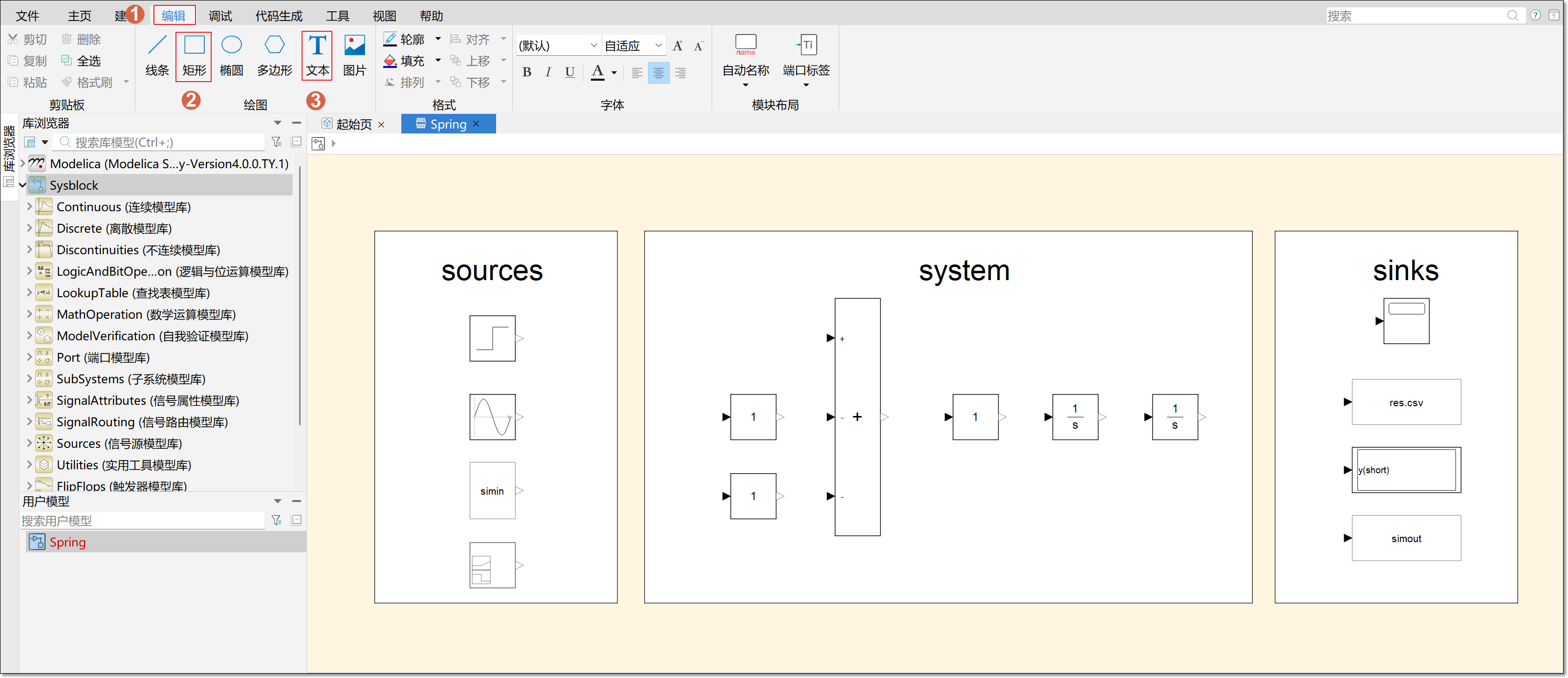

在软件上方功能区，单击编辑 > 矩形，添加 3 个大小合适的矩形画布，再添加 3 个文本，分别命名 source、system、sinks。其中 sources 的区域包含系统输入，system 的区域包含表示系统或被控对象的模块，sinks 的区域包含系统输出。
# 输入模块配置
# 阶跃信号输入

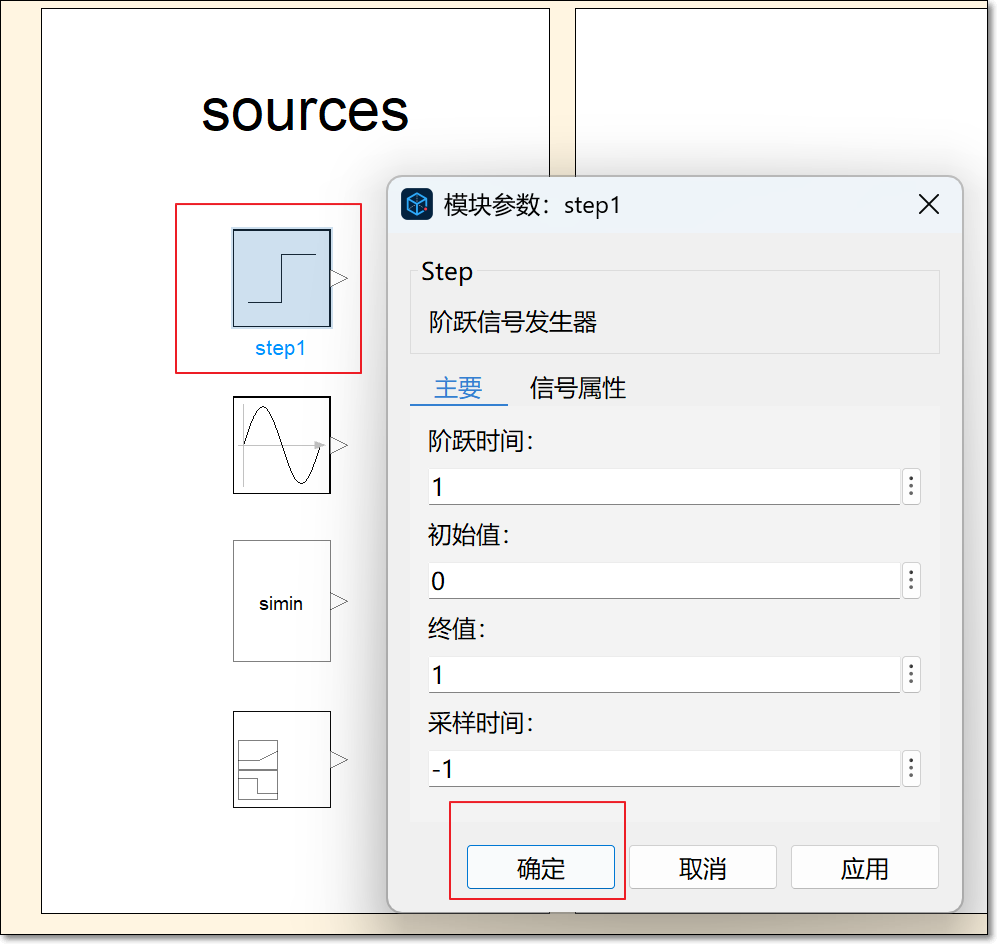

双击 step 模块，设置阶跃时间 1，初始值 0，终值 1，采样时间 -1，再单击确定保存设置。
# FromWorkspace 输入
当输入模块为 fromWorkspace 时，需要在 Syslab 的终端窗口输入数据，对 fromWorkspace 模块进行参数设置。

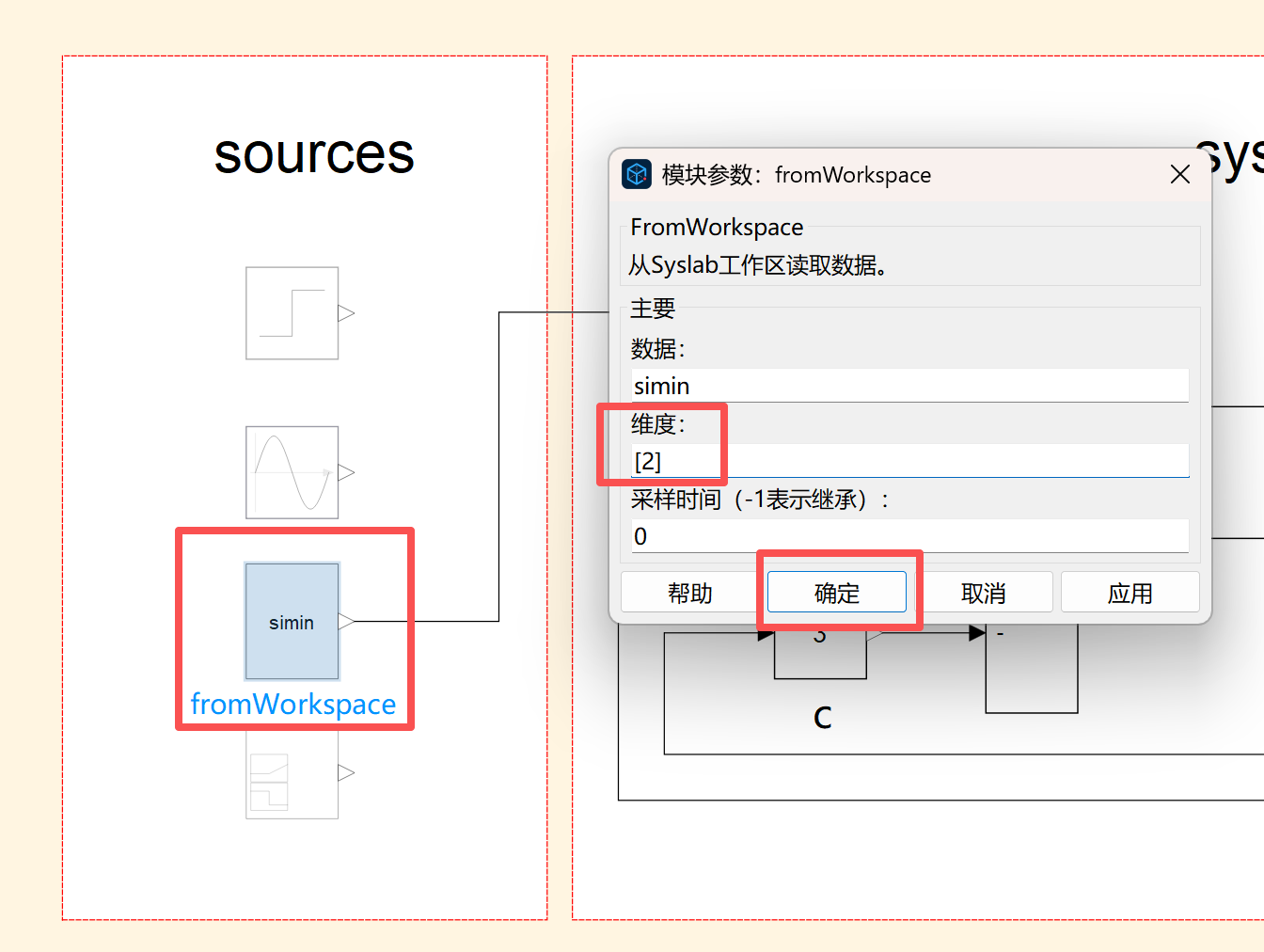

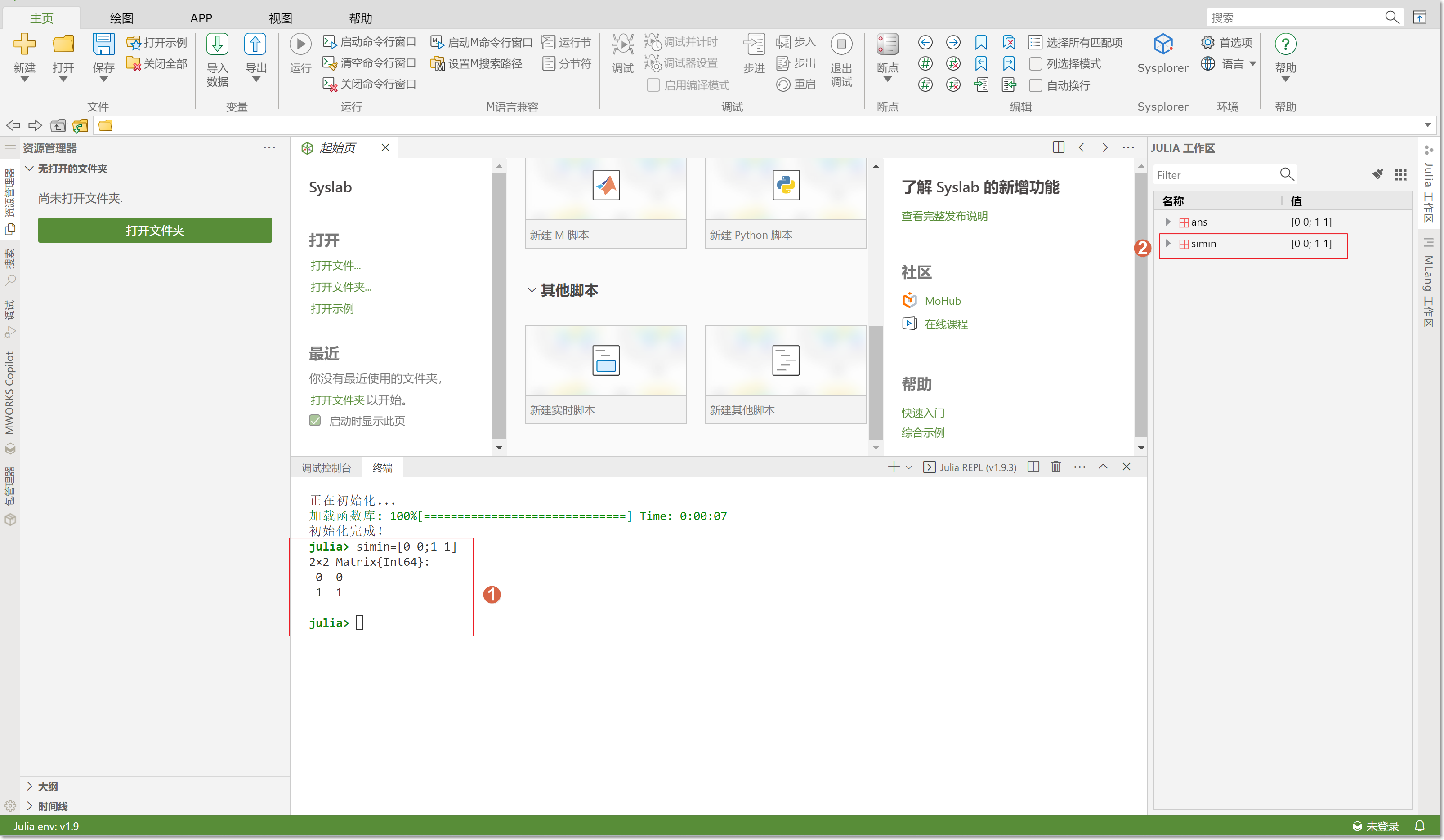

双击打开 fromWorkspace 模块，设置数据名称为 simin，数据维度为 [2]（需要加上英文格式下的 []），单击确定保存设置。在 Syslab 命令行输入simin=[0 0;1 1]，可在 julia 工作区间和终端窗口看到输入的数据。
# SineWave 输入

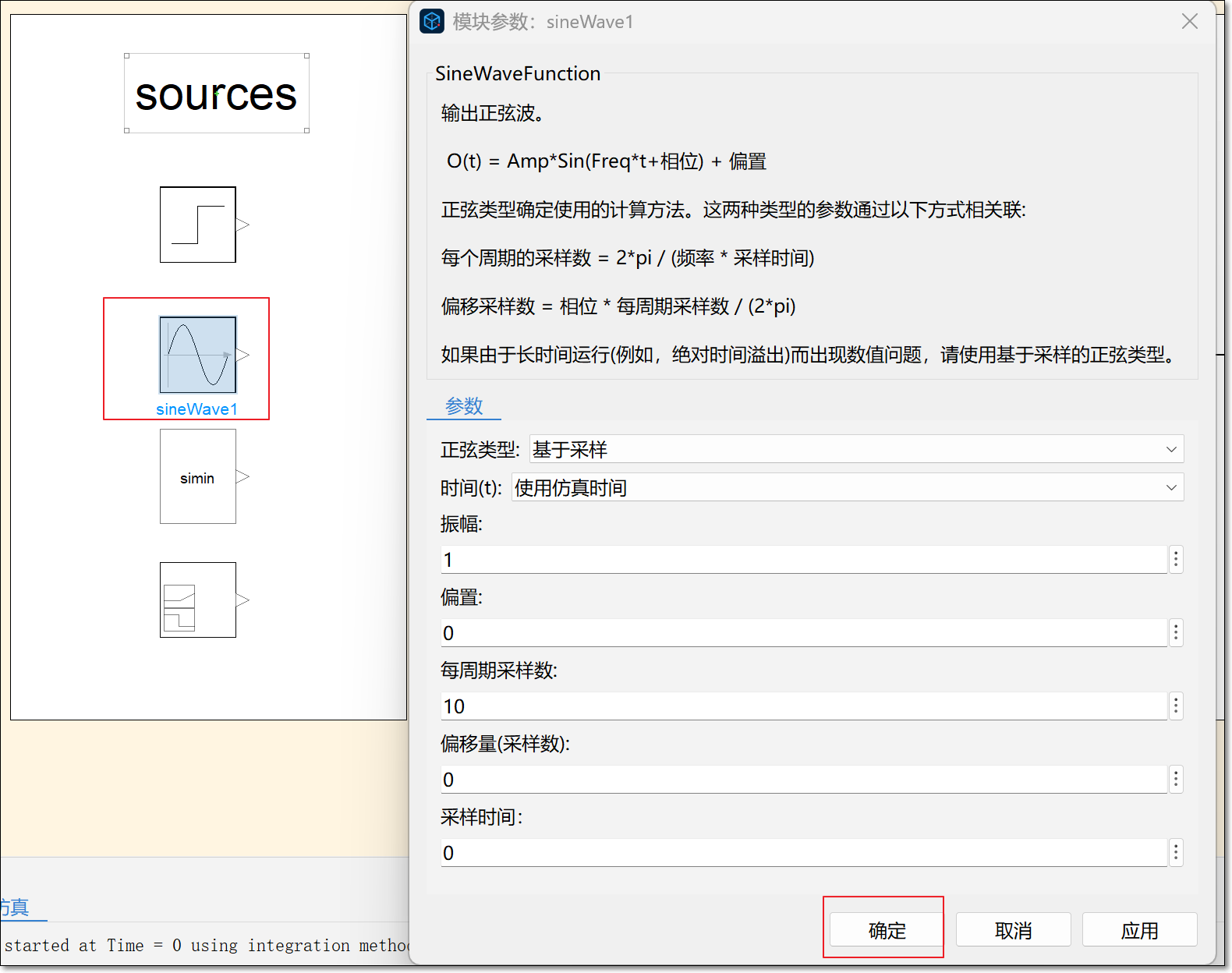

双击打开 sineWave 模块，设置振幅为 1、偏置 0、频率 1、相位 0、采样时间 0，其余保持默认，单击确定保存设置。
# SignalBuilder 输入

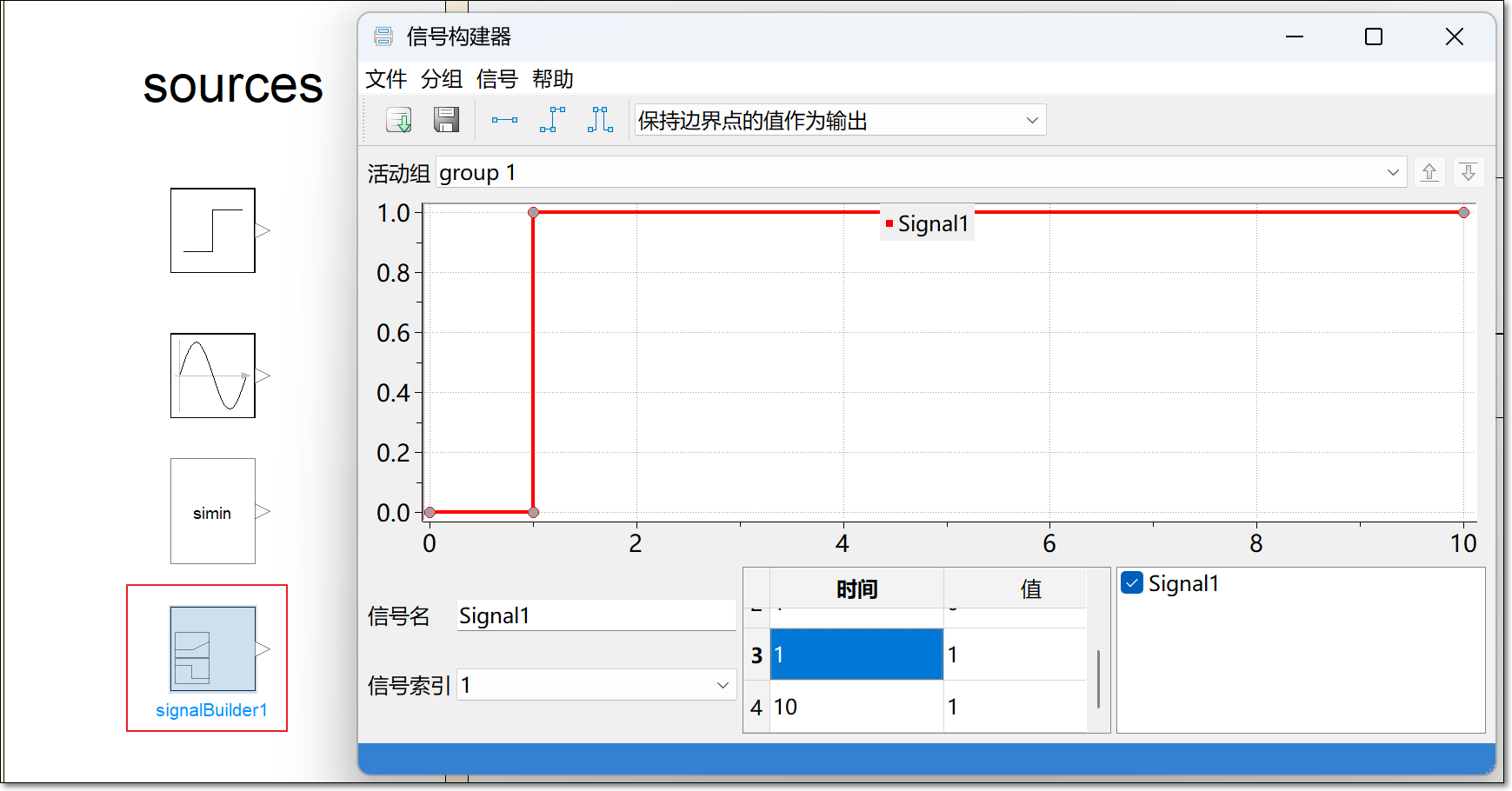

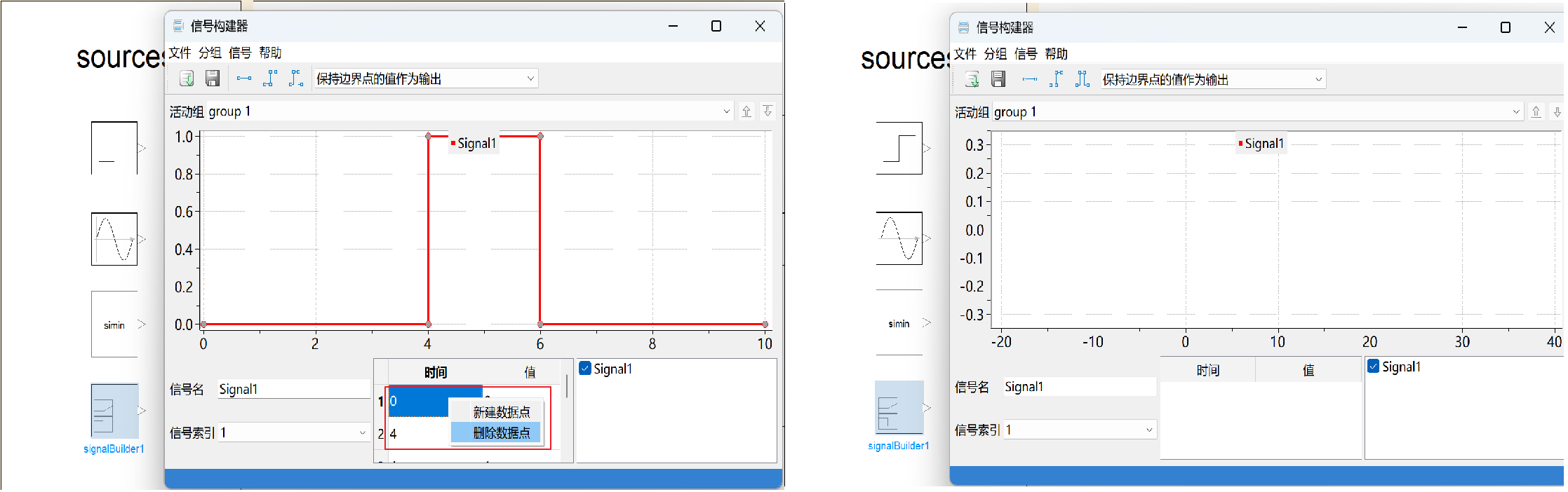

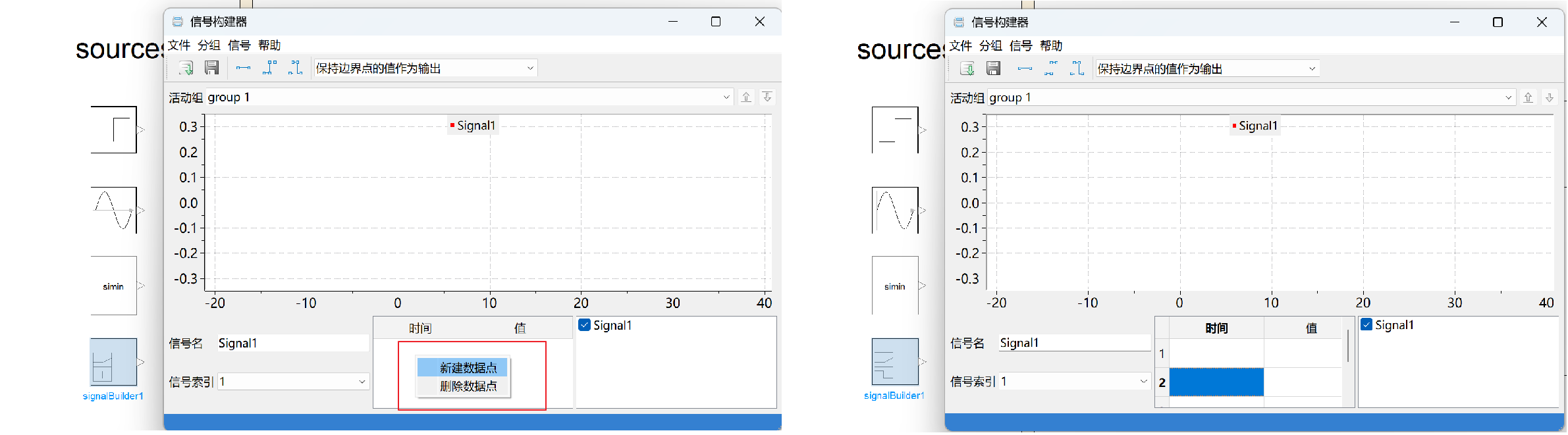

双击打开 signalBuilder 模块，可以用它模拟波形。右击时间和值的表格下方，依次删除所有表格。
删除后，右击时间和值的表格下方，新建四个表格。
在时间和值的表格中输入下表内容。
| 时间 | 值 |
|---|---|
| 0 | 0 |
| 1 | 0 |
| 1 | 1 |
| 10 | 1 |
# 系统模块设置

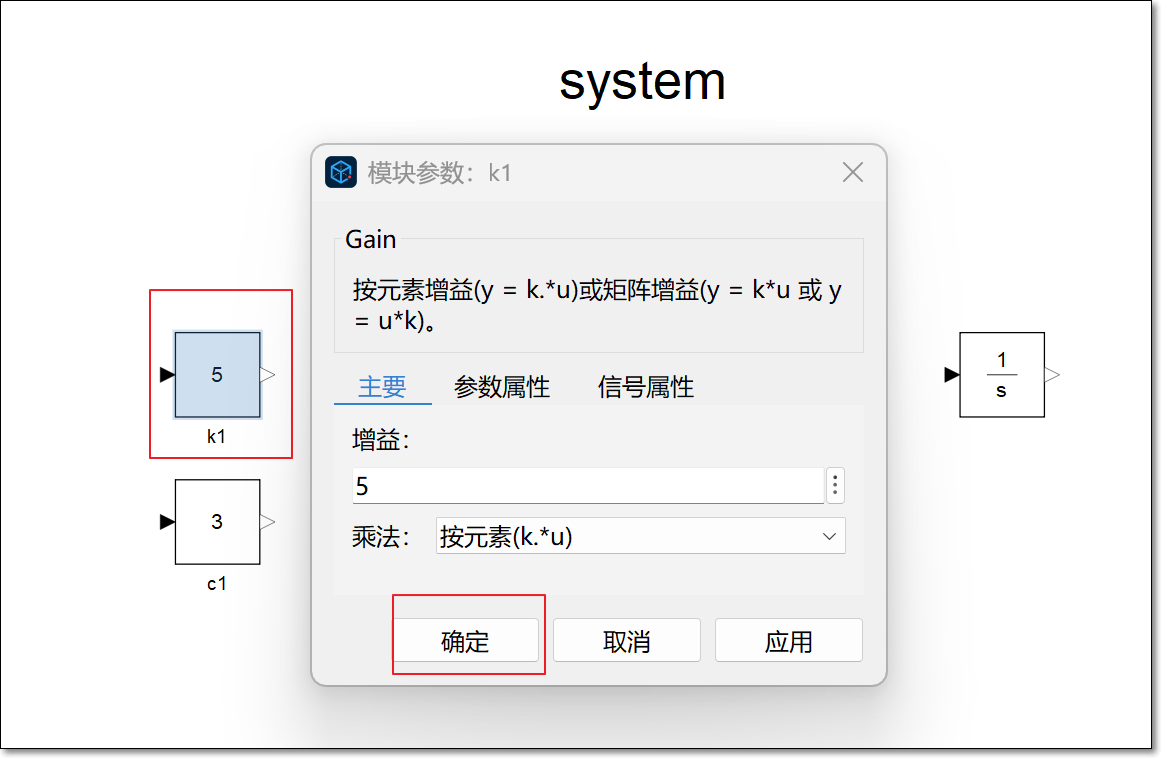

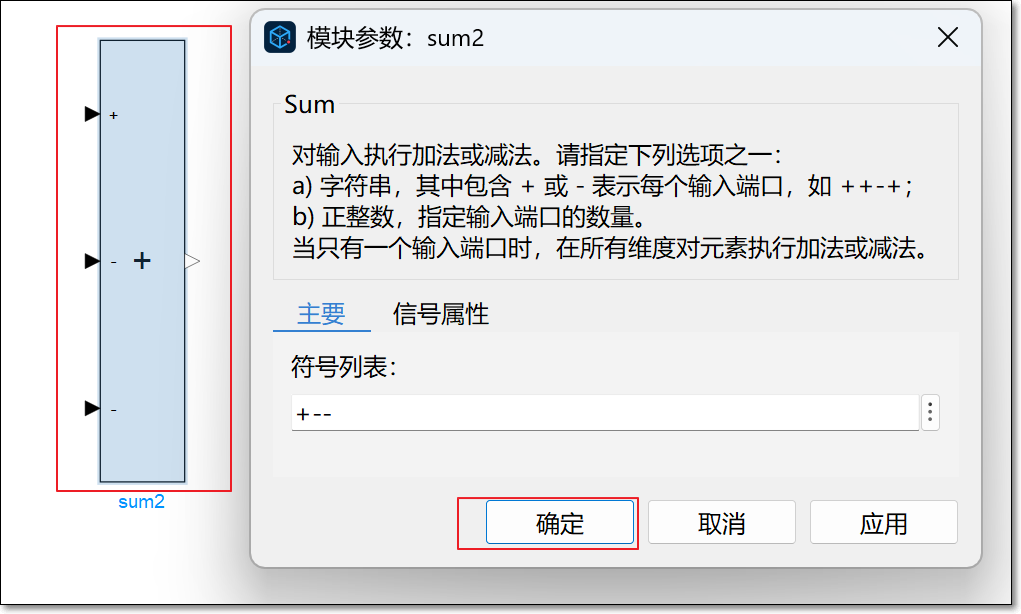

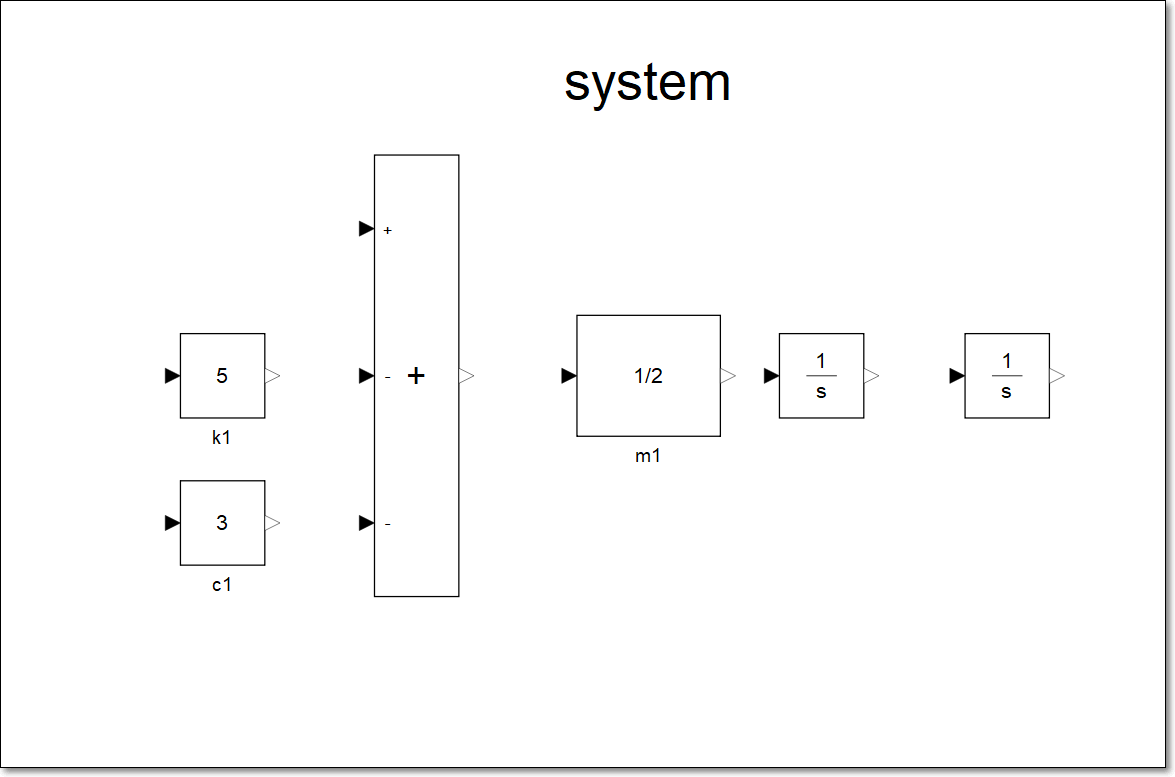

双击元器件下方给对元器件命名，为 3 个 gain 元器件命名为 k1、c1、m1。双击元器件可对元器件参数进行设置，将 k1 增益设置为 5、c1 增益设置为 3、m1 增益设置为 1/2，sum 模块符号列表设置为 +--，完成设置后单击确定保存设置。其余保持默认。
# 输出模块进行设置

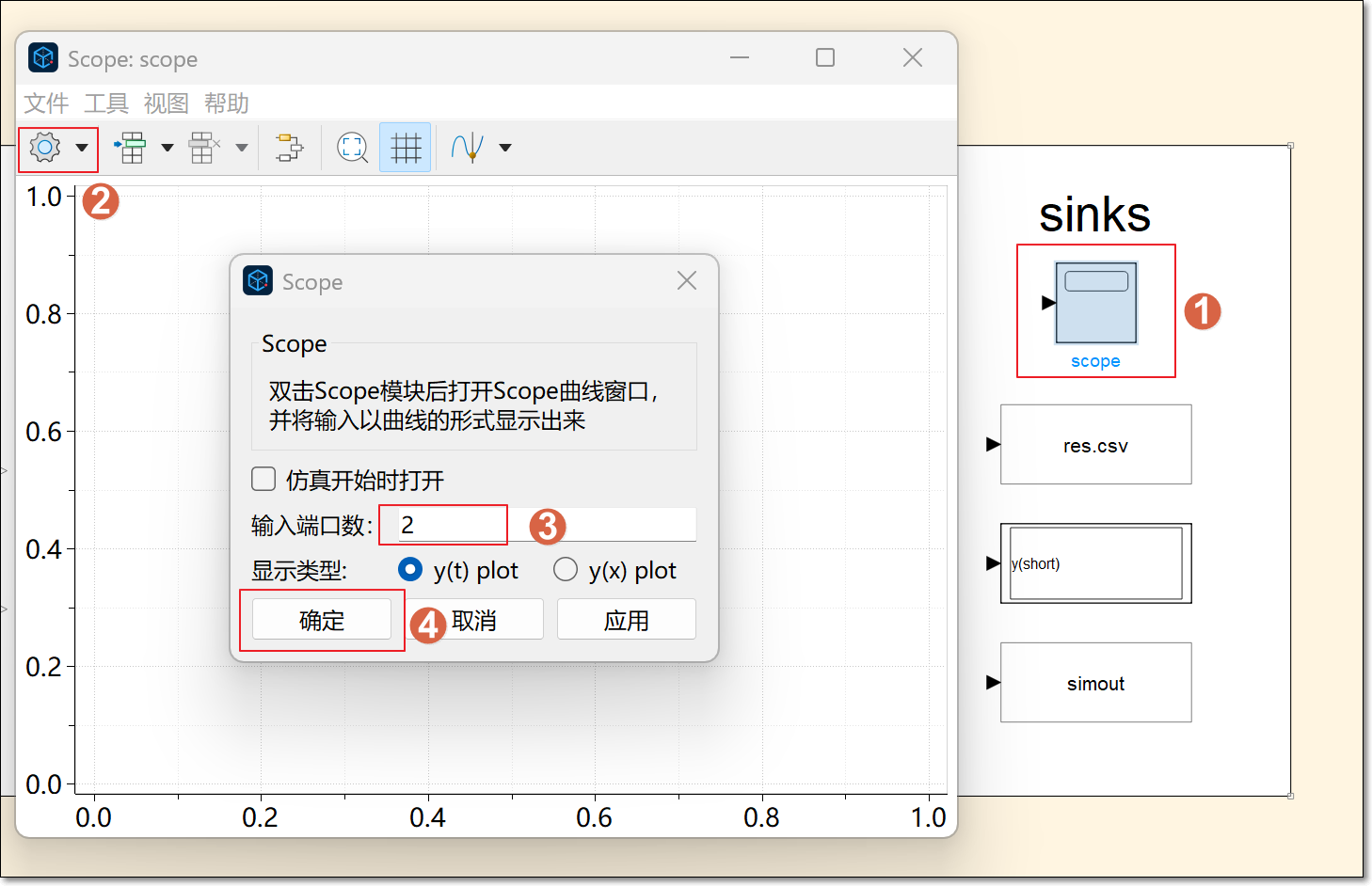

双击 scope 模块，单击文件下方齿轮状图像，将输入端口数改为 2，单击确定保存设置。其余保持默认。
# 仿真设置

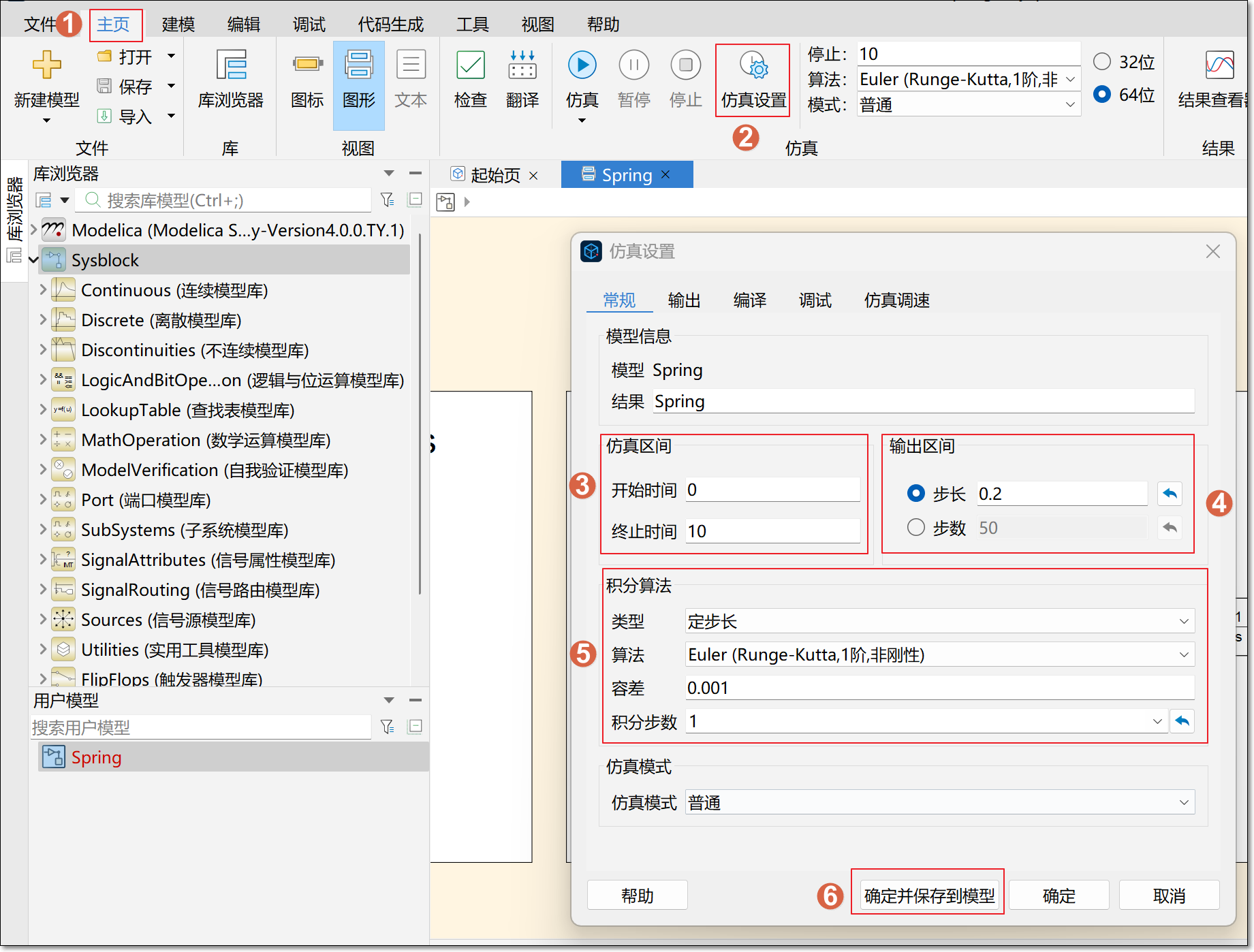

在进行仿真之前需要进行仿真设置，在软件上方功能区，单击主页 > 仿真设置按钮，打开仿真设置界面。在该界面设置开始时间 0，终止时间 10、输出区间步长 0.2。积分算法的类型设置为定步长、算法为 Euler (Runge-Kutta, 1 阶, 非刚性)、容差 0.001、积分步数 1，单击确定并保存到模型。
# 仿真运行
# 连接模块
每次仿真时 Sources 系统输入资源区只需一个信号，将 step 模块的输出连接到 sum 模块的 + 输入端。右击 Sources 资源区另外 3 个模块，选择注释，避免不使用的时候影响仿真。

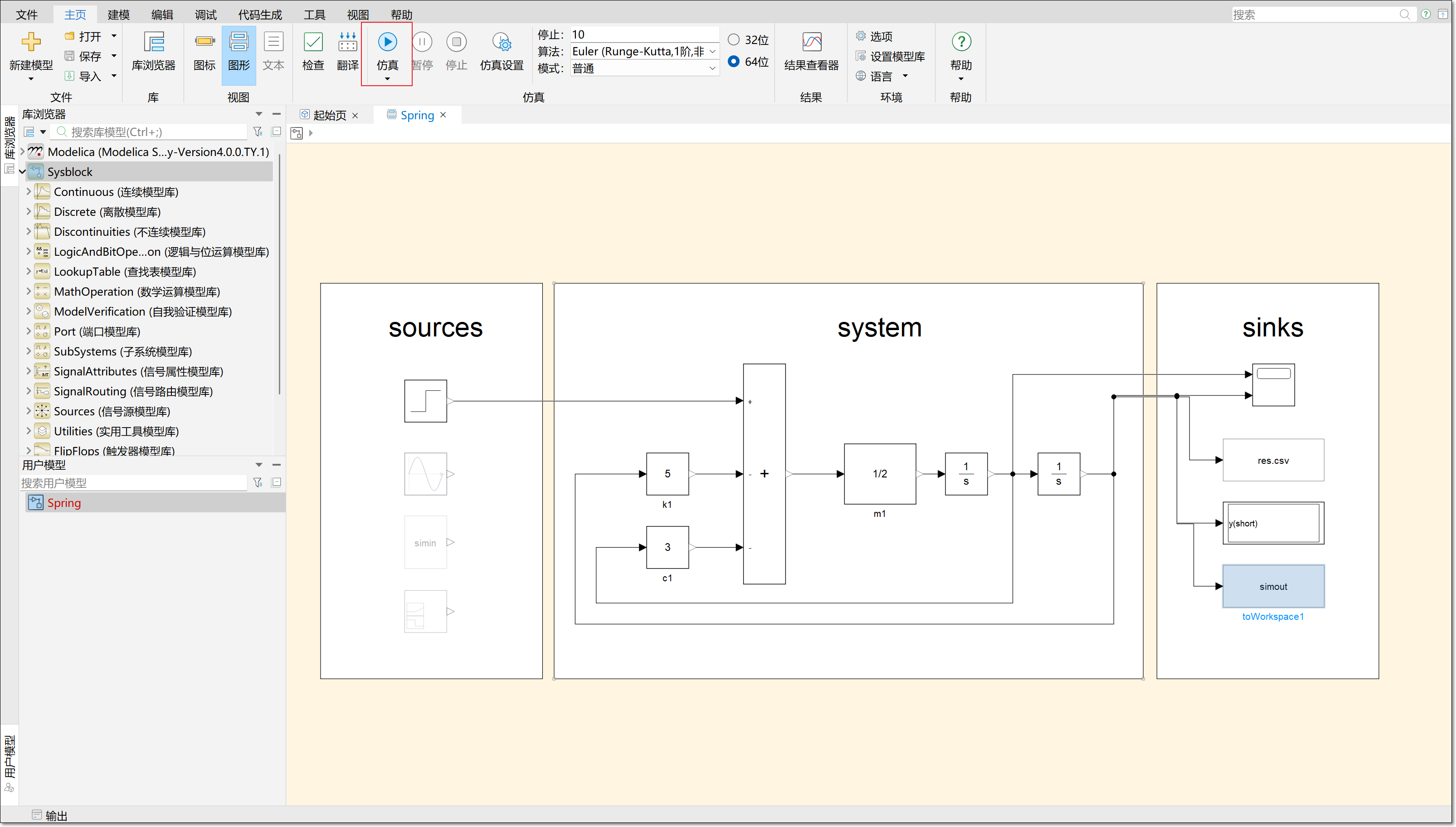

将 step 模块连接到 sum 的 + 输入口，k1 和 c1 的输出连接到 sum 模块的 - 输入端，sum 模块的输出端连接到 m1 的输入端。m1 的输出端再连接到 integrator 模块的输入端，integrator 模块的输出端连接到 integrator1 模块的输入端、scope 模块的第一个输入端、c1 的输入端。integrator1 模块的输出端连接到 scope 模块的第二个输入端、k1 的输入端、toFile、display、toWorkspace 的输入端。 完成连接后单击主页 > 仿真，运行仿真并且等待仿真运行结束。
# 示波器 / 结果查看器

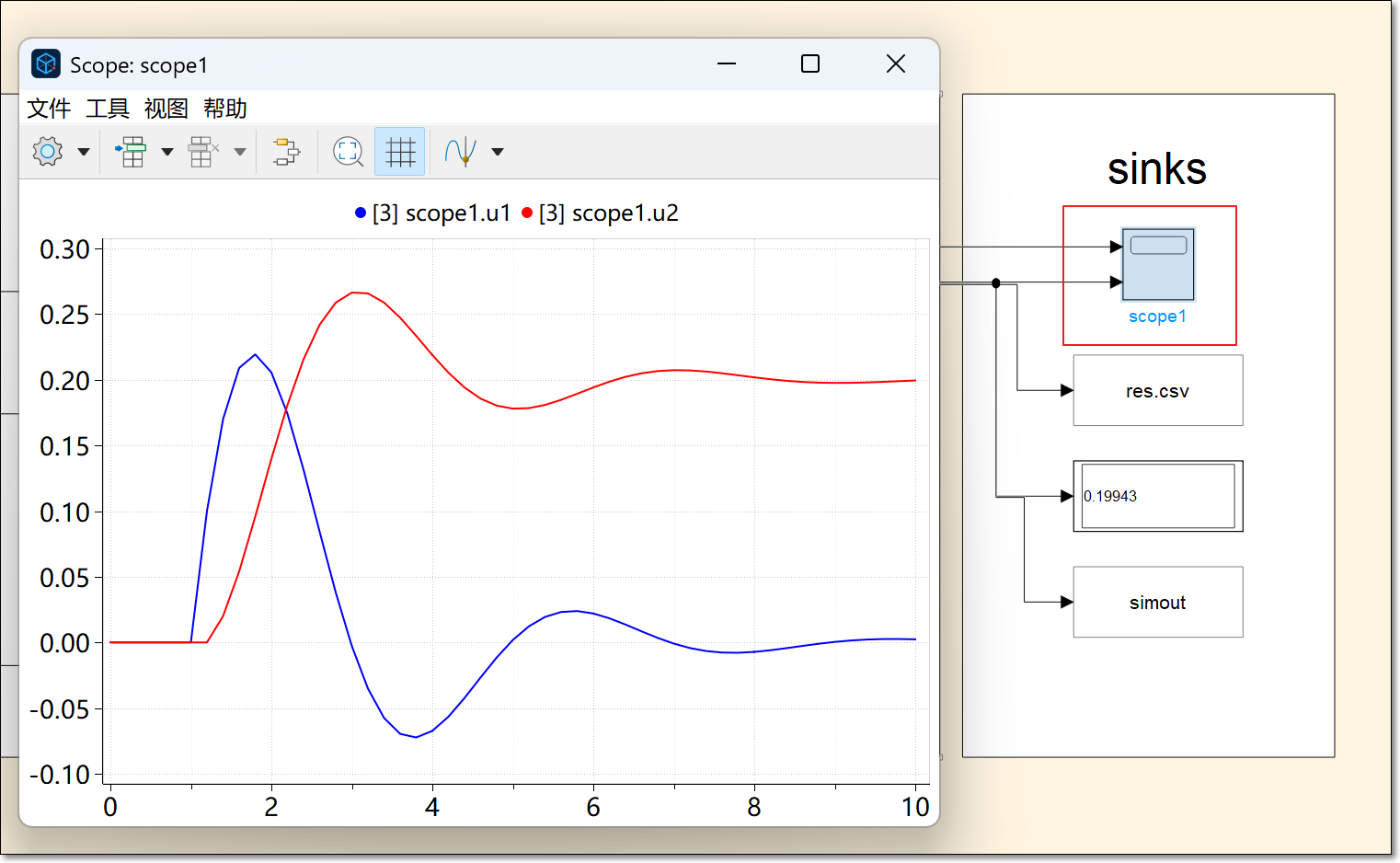

双击 scope 示波器可查看运行结果，可看到 integrator 和 integrator1 的输出。

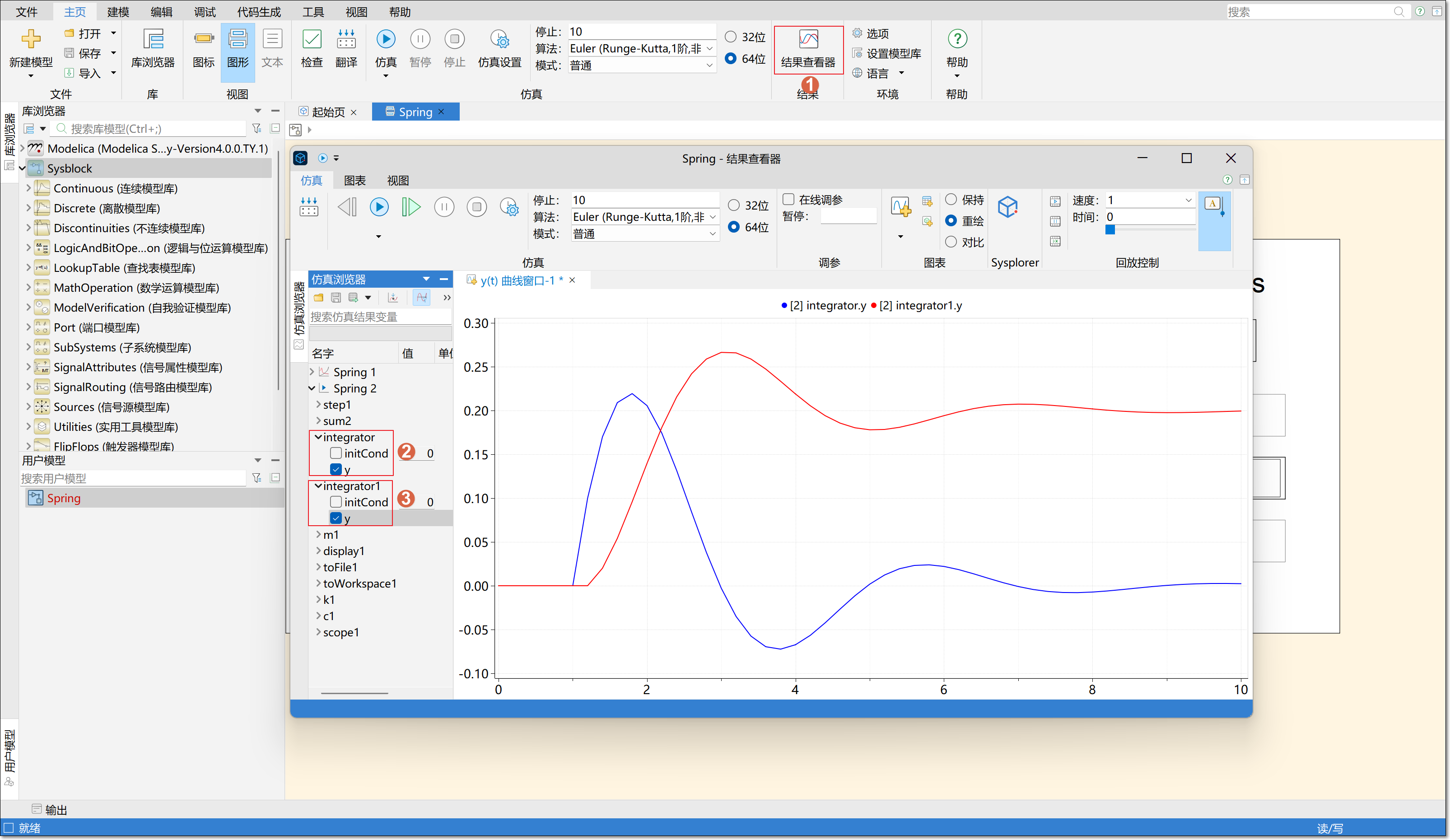

或者单击主页 > 结果查看器，单击 integrator 和 integrator1，再单击 y，也可看到相同的数据。
# ToFile 输出

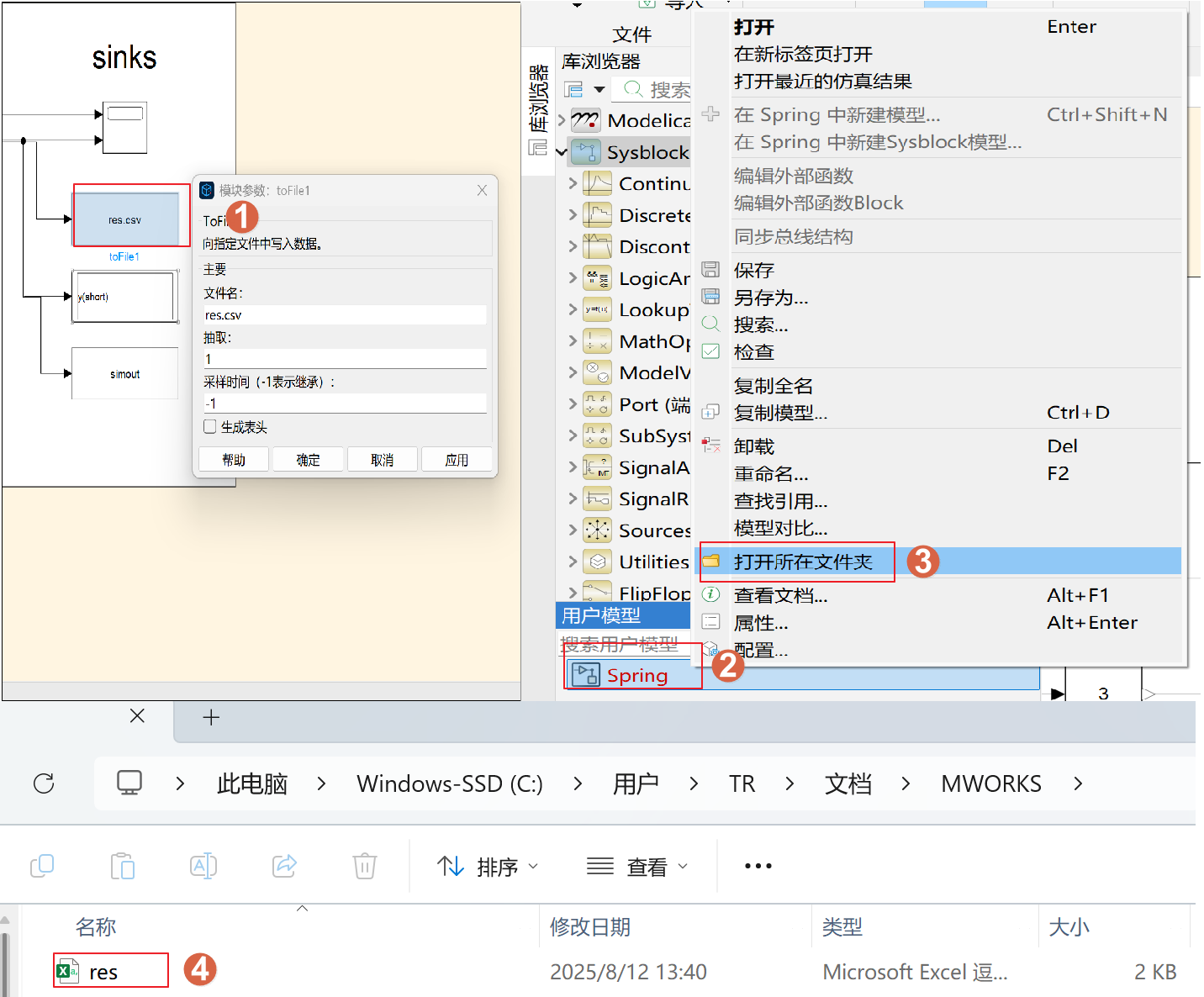

仿真运行结束后会在本地文件创建一个csv文件用来保存数据，可根据需求修改文件名称。
# Display 输出
display 模块可直接查看仿真运行的结果。
# 结果查看器的输出

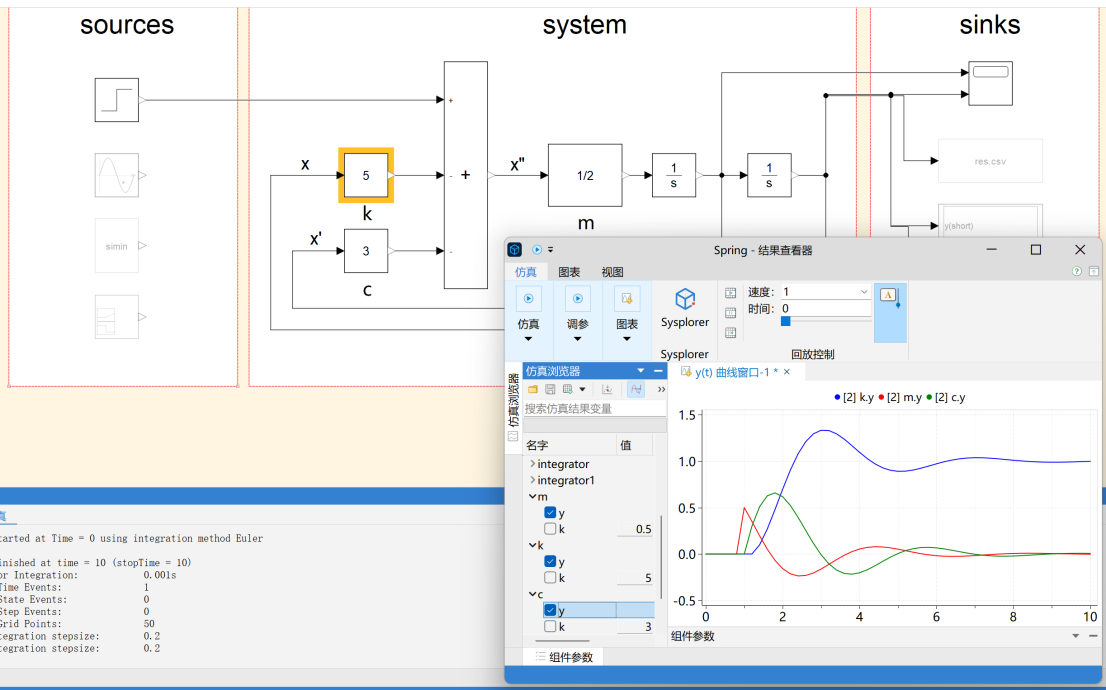

单击主页 > 结果查看器，单击 c 和 k 和 m ，再单击 y，可直接看到所有模块的输出数据，相比 Simulink，结果查看器更容易观测到中间变量的变化情况。
# ToWorkspace 输出

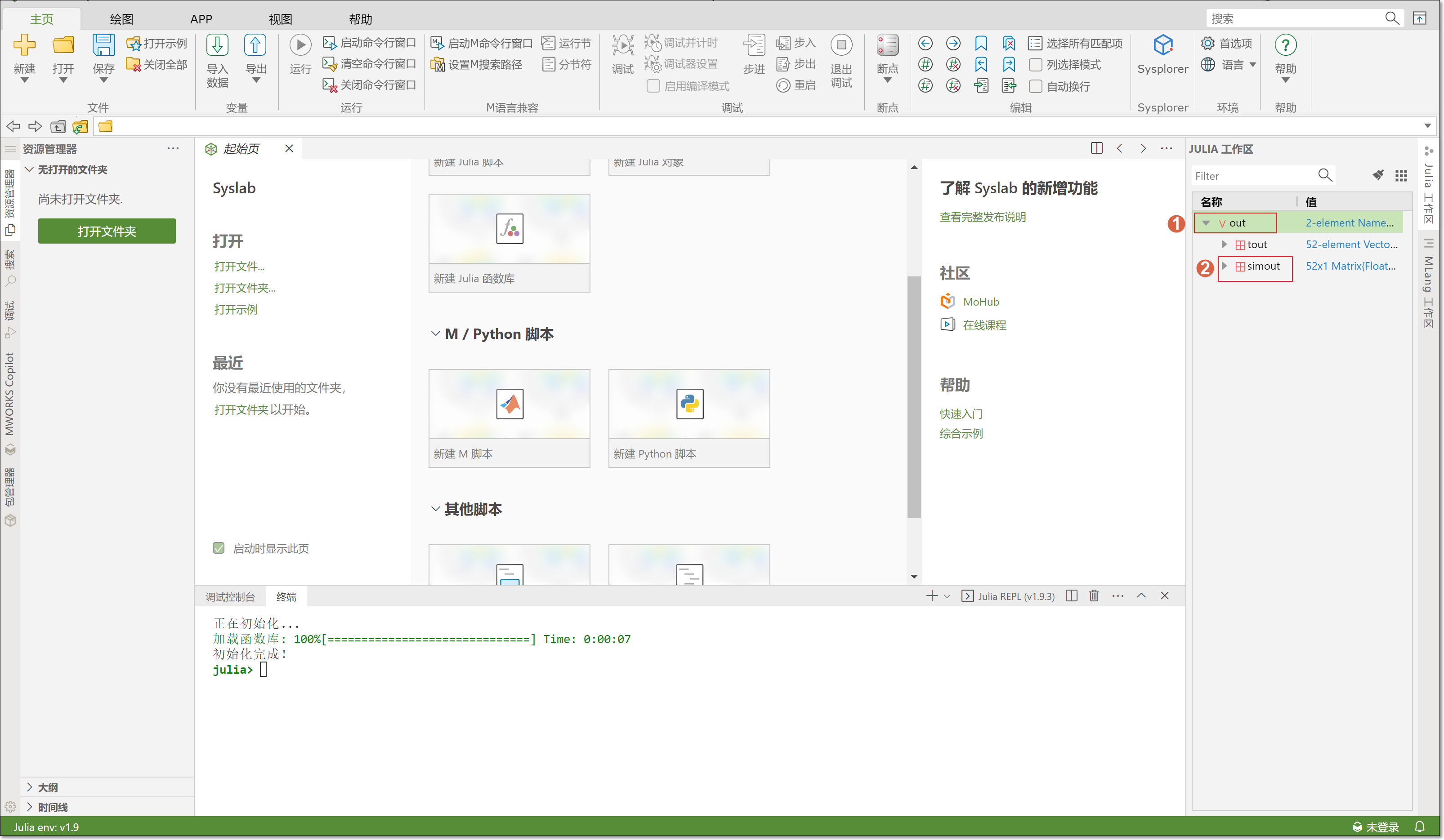

toWorkspace 模块在仿真后会将结果输出到 Syslab 的工作区间，在仿真结束后回到 Syslab，单击工作区 Vout > simout 就能看到仿真数据。
# 切换输入模块
当要使用其他仿真模块时，右击该模块，选择取消注释。下面以由 step 模块切换到 SineWave 模块为例，因切换到 FromWorkspace 模块和 SignalBuilder 模块的操作方式一样，且输出与 Step 模块仿真结果一致，故在此不再赘述。

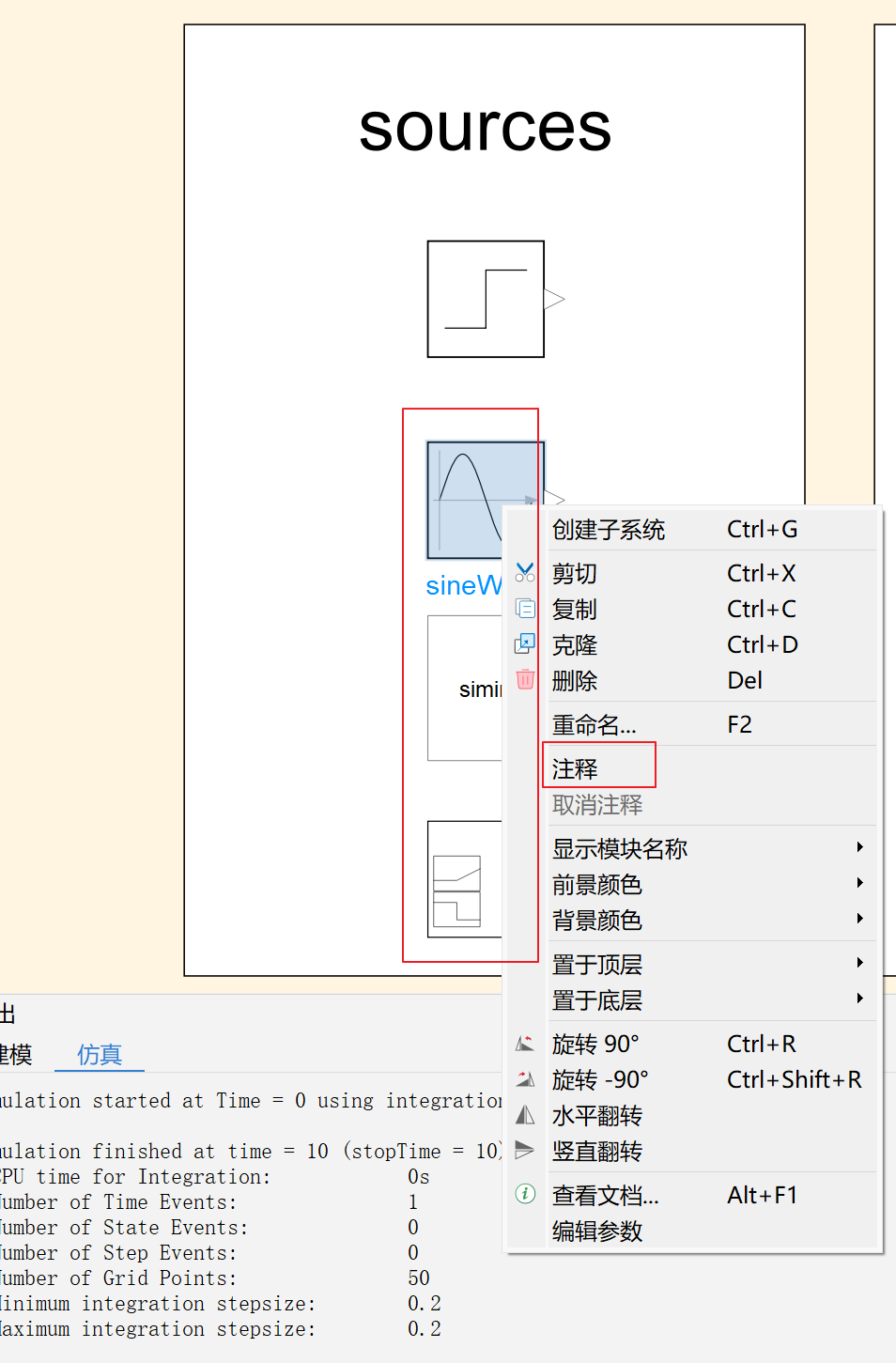

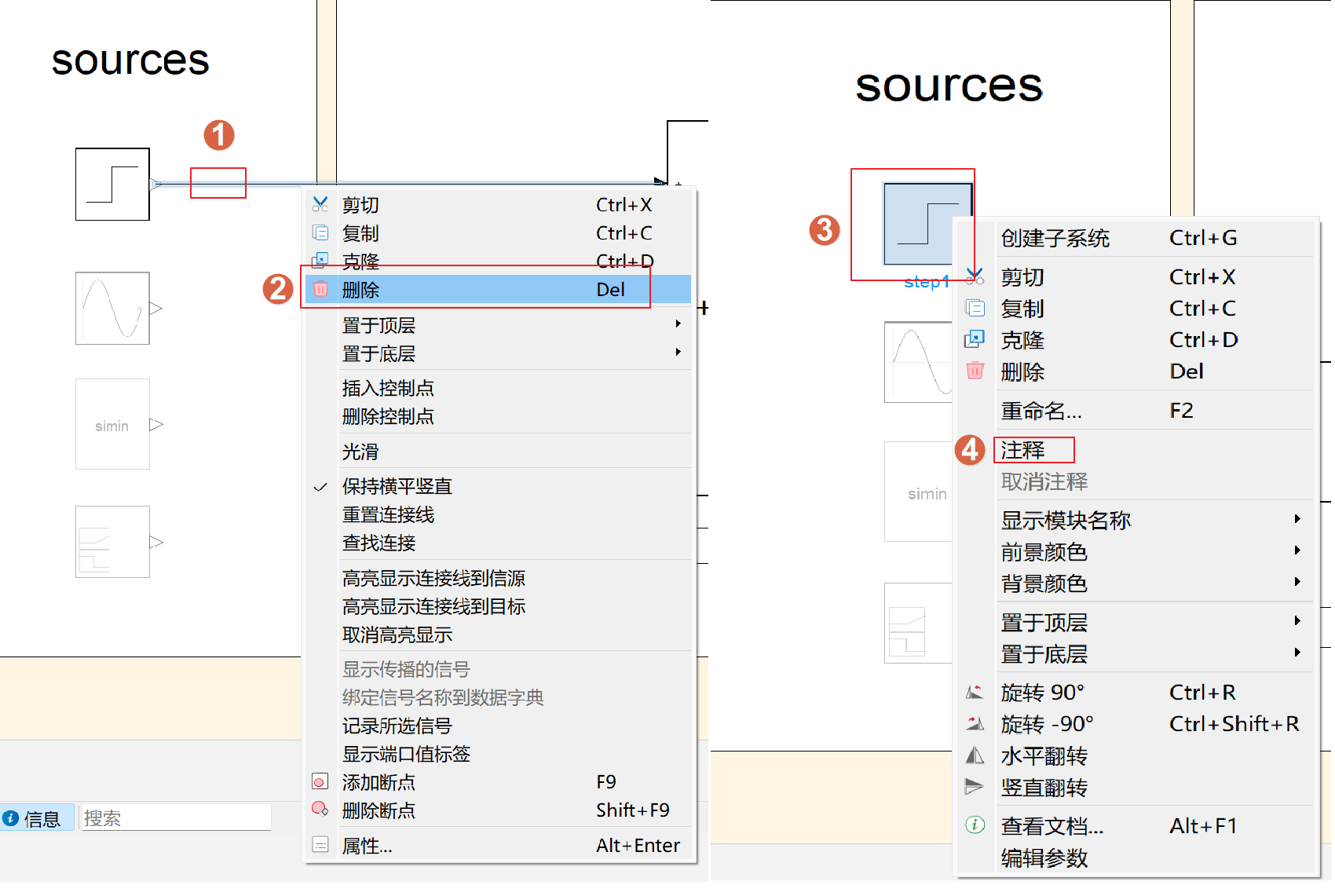

单击 Step 模块的输出信号线，再右击后删除。右击 Step 模块，选择注释，避免影响后续仿真。

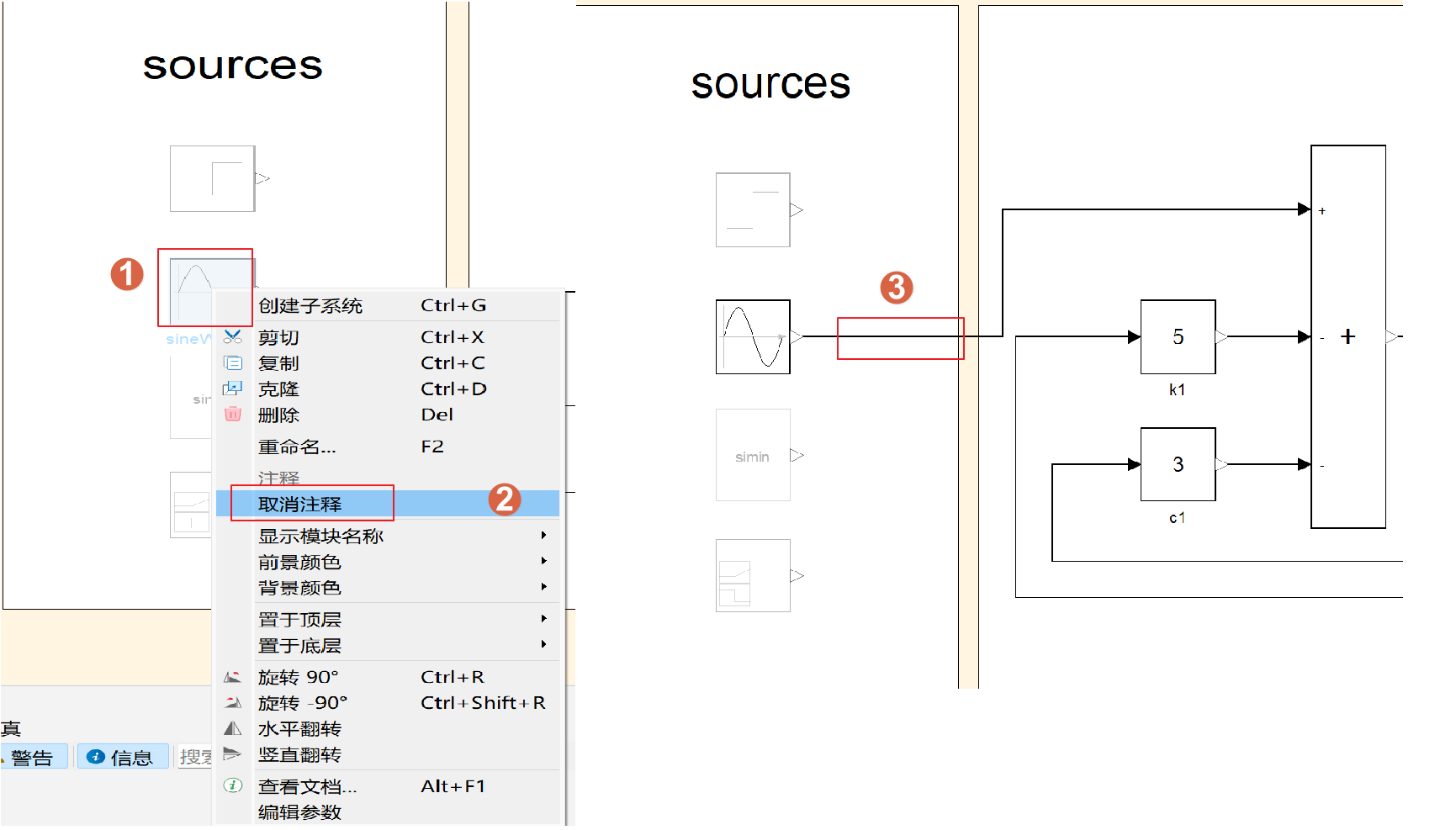

右击 SineWave 模块，选择取消注释，将 SineWave 模块的输出端连接到 sum 模块的 + 输入端。
# 仿真运行
完成连接后单击主页 > 仿真，运行仿真并且等待仿真运行结束。

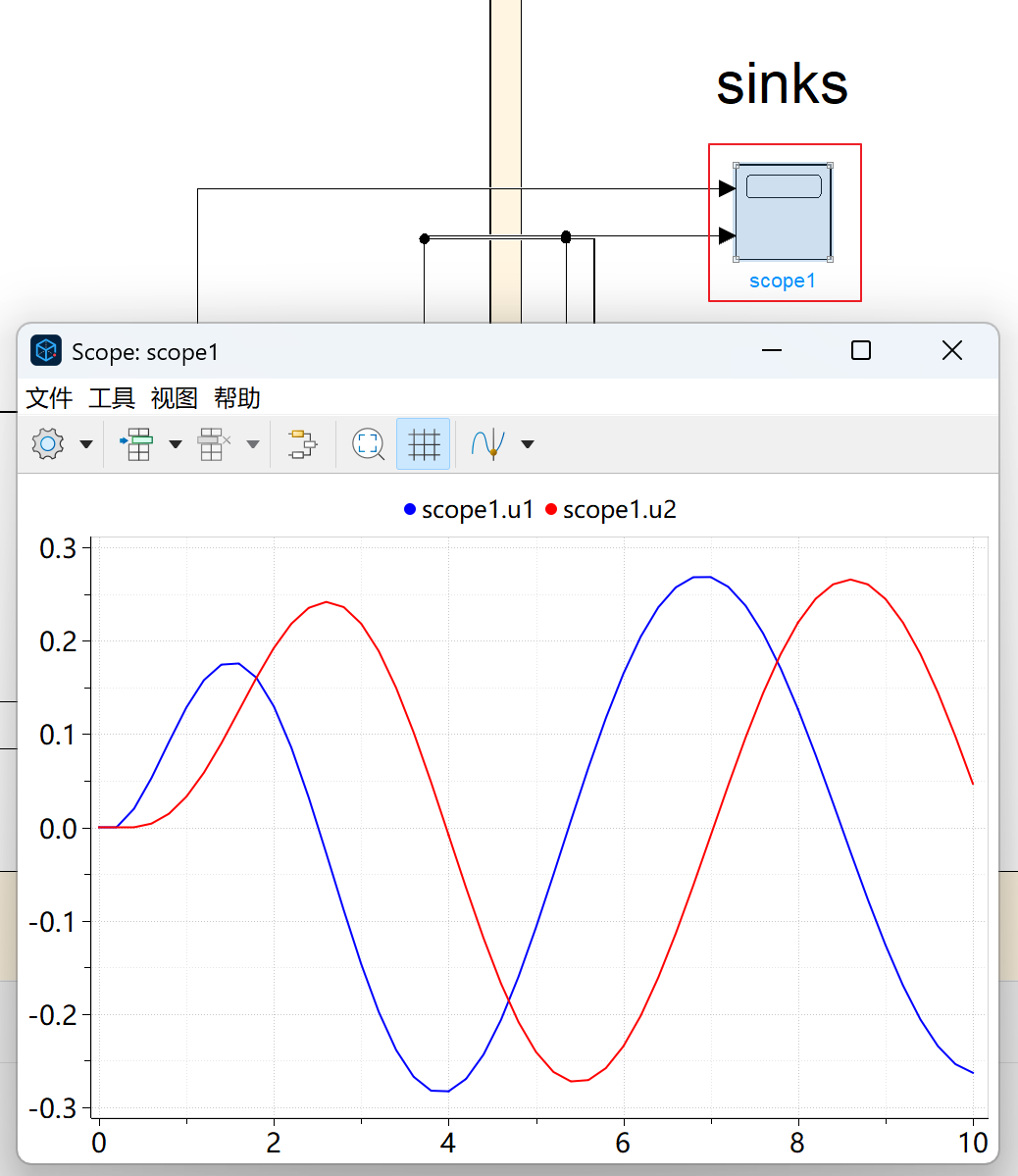

同上文一样双击 scope 示波器可查看运行结果，可看到 integrator 和 integrator1 的输出。

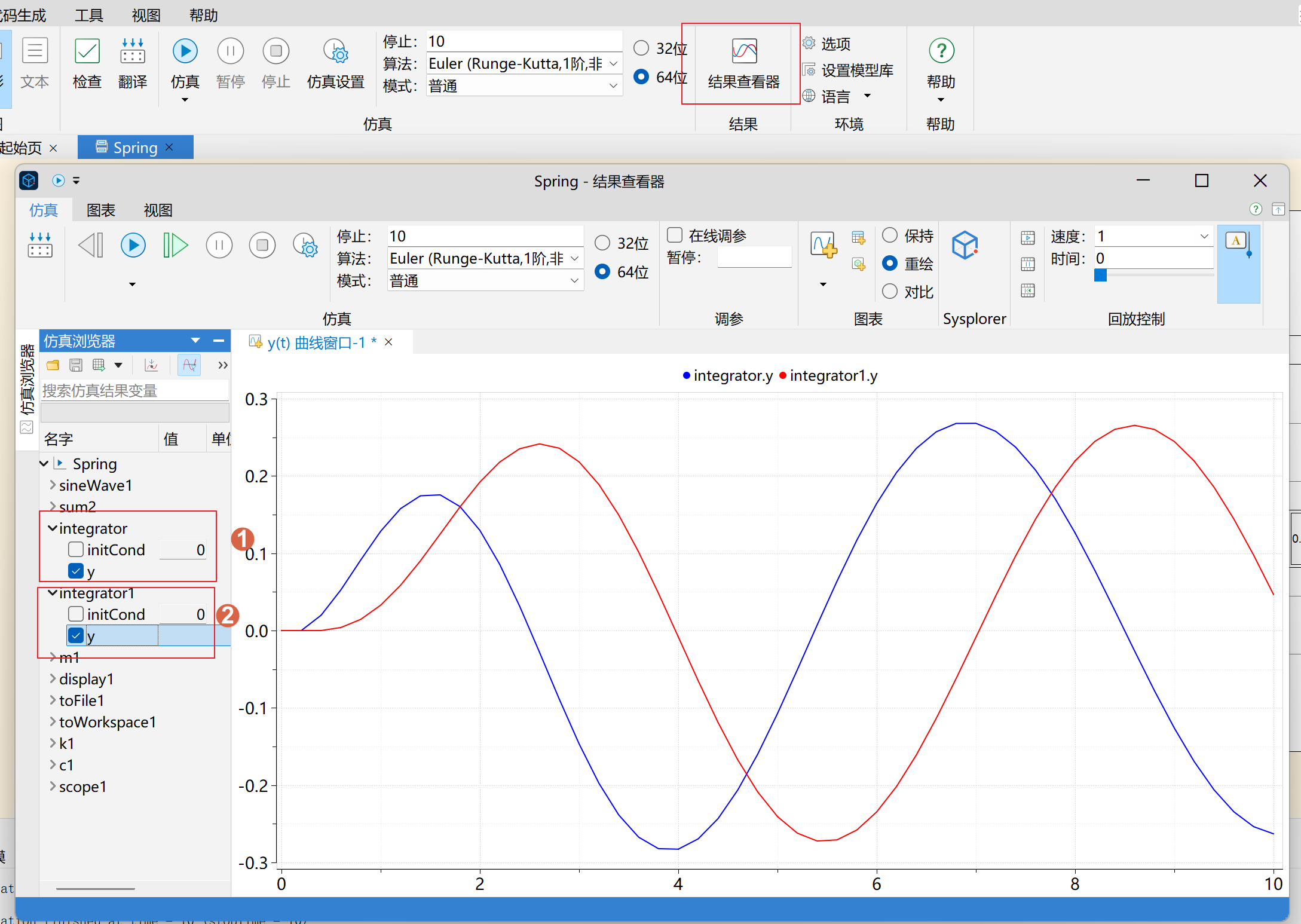

或者单击主页 > 结果查看器，单击 integrator 和 integrator1，再单击 y，也可看到相同的数据。
其余数据查看方式与上文一致，读者可自行尝试。
