# Abs

输出输入信号的绝对值

# 描述

Abs 模块输出输入信号的绝对值。

对于有符号整数数据类型，最小负值的绝对值无法用该数据类型表示。在这种情况下，由对整数溢出进行饱和处理复选框控制模块的行为。

如果您...	模块将...	而且...
选中此复选框	饱和处理为该整数数据类型的最大正值	对于 8 位有符号整数，-128 对应为 127。对于 16 位有符号整数，-32768 对应为 32767。对于 32 位有符号整数，-2147483648 对应为 2147483647。
不选中此复选框	绕回到该整数数据类型的最小负值	对于 8 位有符号整数，-128 依然是 -128。对于 16 位有符号整数，-32768 依然是 -32768。对于 32 位有符号整数，-2147483648 依然是 -2147483648。

Abs 模块支持过零检测。但是，当您在对话框中选择启用过零检测时，该模块不会在定点工具中报告仿真最小值或最大值。如果您要使用定点工具来分析模型，请先对模型中的所有 Abs 模块禁用过零检测。

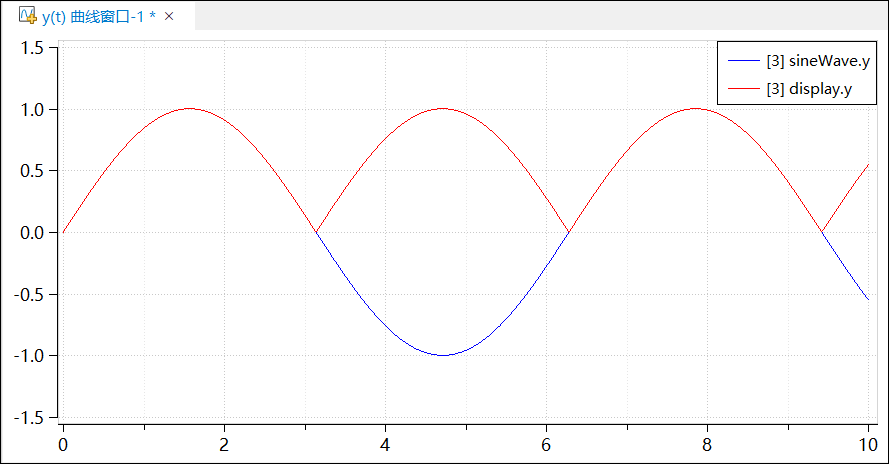

对于一个正弦波的绝对值信号的输出。

参考示例模型

。

u — 输入信号

标量 | 向量

绝对值模块的输入信号。

y — 绝对值输出信号

标量 | 向量

输入信号的绝对值。

输出数据类型 — 指定输出数据类型

为输出选择数据类型。该类型可以继承、直接指定或表示为数据类型对象。

对整数溢出进行饱和处理 — 选择发生整数溢出时的行为

off (默认) | on

如果选中此复选框，饱和将应用于模块中的每个内部操作，而不仅仅应用于输出或结果。一般情况下，代码生成进程可以检测到何时不可能发生溢出。在这种情况下，代码生成器不会生成饱和代码。

操作	执行此操作的原因	发生的情况	示例
选中此复选框。	您的模型可能有溢出，并且您希望在生成的代码中具有显式饱和保护。	溢出将饱和处理为数据类型可以表示的最大值。	数字 130 不适合一个有符号 8 位整数，因此饱和处理为 127。
不选中此复选框。	您需要优化所生成代码的效率。	溢出会绕回到由数据类型表示的适当值。	数字 130 不适合一个有符号 8 位整数，因此绕回 -126。
