# DetectRiseNonnegative

检测信号值上升到非负值的情况，且其前一个值是严格负值。

库： Sysblock模块库 / LogicAndBitOperation

# 描述

DetectRiseNonnegative 模块用于判断输入信号是否大于或等于零，且其前一个值小于零。

  • 当输入信号大于或等于零，且其前一个值小于零时，输出为真（等于 1）；
  • 当输入信号小于零，或者输入信号是非负的，其前一个值也是非负的，输出为假（等于 0）。

此模块仅支持离散采样时间。

# 示例

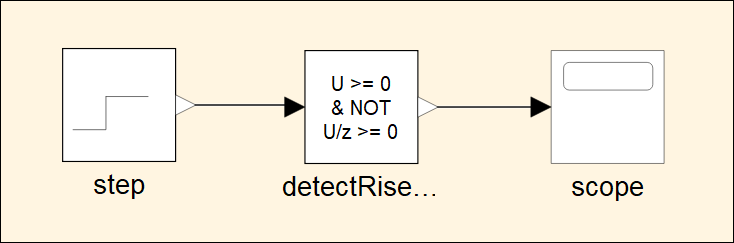

参考模型示例

DetectRiseNonnegative.mo
。

# 示例说明

  • Step 模块：用于提供随时间变化的输入信号。在这个例子中，信号从 -1 开始，在仿真开始时立即跳变到 1；
  • DetectRiseNonnegative 模块：用于检测输入信号何时从非正值上升到正值。当信号值从非正值上升到正值时，输出 1（真）；
  • Scope 模块：用于显示模型的输出。在这个例子中，它显示了从非正值上升到正值检测的结果，即输入信号何时从非正值上升到正值。

# 端口

# 输入

u — 输入信号
标量 | 向量 | 矩阵

输入信号，可以是标量、向量或矩阵。

数据类型： float | double | int8 | int16 | int32 | uint8 | uint16 | uint32 | boolean | fixedPoint

# 输出

y — 输出信号
0 | 1

输出信号，表示信号值上升到非负值的情况，可以是标量、向量或矩阵。

  • 当输入信号大于或等于零，且其前一个值小于零时，输出为真（等于 1）；
  • 当输入信号小于零，或者输入信号是非负的，其前一个值也是非负的，输出为假（等于 0）。

数据类型： boolean

# 参数

初始条件 — U/z >= 0 的初始条件
0 （默认） | 标量 | 向量 | 矩阵

设置布尔表达式 U/z >= 0 的初始条件。

输出数据类型 — 输出数据类型
boolean （默认） | Inherit: auto

将输出数据类型设置为 boolean 或 Inherit: auto。

# 版本历史记录

  • 在 2024b 之前推出

# 限制信息

  1. 暂不支持对输入指定基于采样或基于帧的处理；
  2. 输入信号暂不支持 int64 和 uint64 的数据类型，输出信号暂不支持 uint8 的数据类型。
