# 模型搜索器
从不同模型层级内查找指定的元素，例如，组件、信号线、状态机等。
# 功能入口
模型搜索器面板入口如下：
- 框图建模界面上方的工具栏，通过视图 > 窗口，在下拉选项中选择模型搜索；
- 通过快捷键 Ctrl + F 启动模型搜索窗口。
# 页面概览

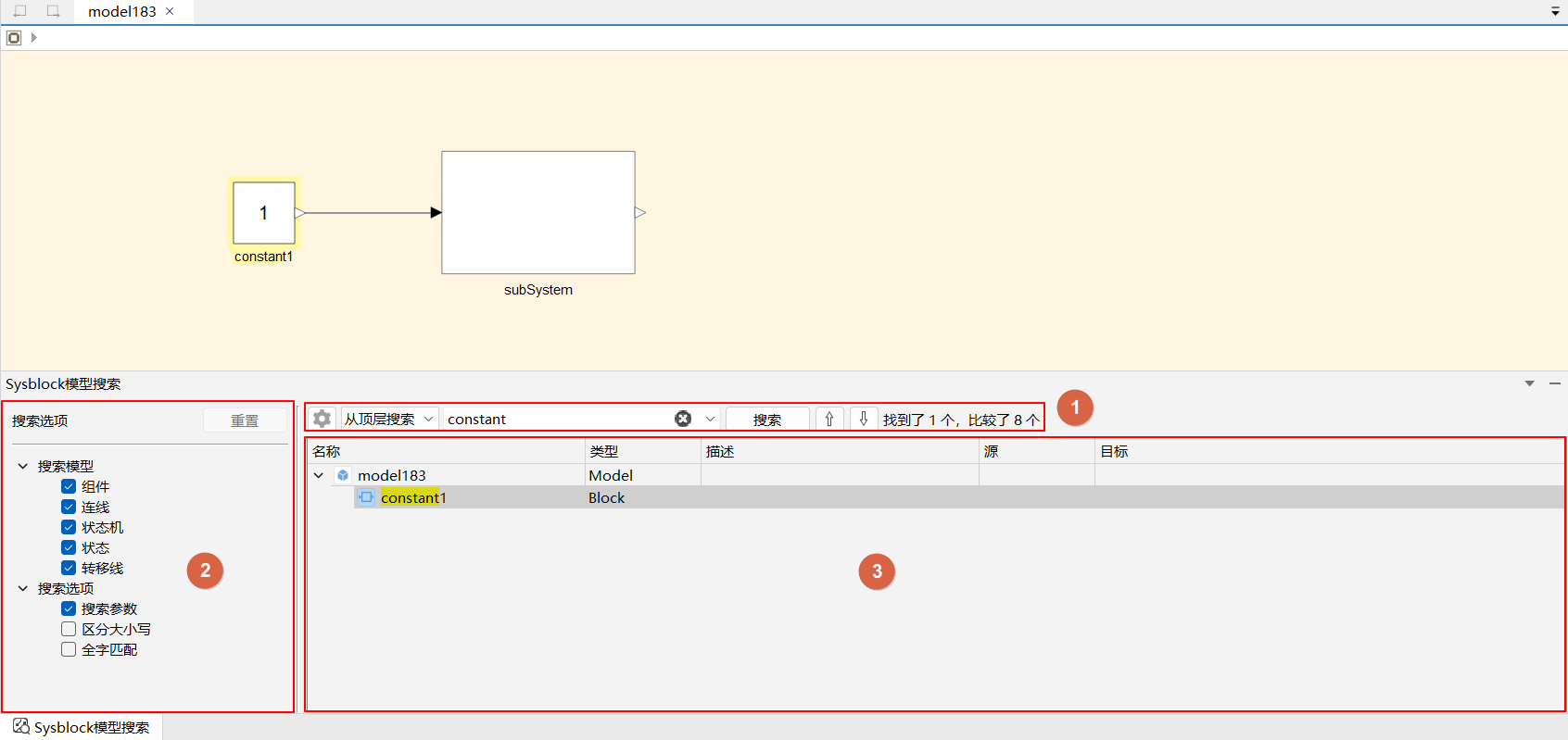

如上图所示，界面各区域说明如下：
| 功能区域 | 说明 |
|---|---|
| ① 功能按钮栏 | 提供一系列供用户操作的按钮 |
| ② 条件过滤栏 | 提供一系列供用户选择的搜索规则 |
| ③ 结果输出栏 | 展示高亮显示的组件 |
# 条件过滤框
单击设置按钮后，弹出条件过滤框。
| 选项 | 说明 |
|---|---|
| 组件 | 取消勾选后，再次搜索模型组件名称，不会高亮显示组件 |
| 连线 | 取消勾选后，再次搜索信号线文本，不会高亮显示信号线 |
| 状态机 | 取消勾选后，再次搜索状态机名称，不会高亮显示状态机 |
| 状态 | 取消勾选后，再次搜索状态名称和文本，不会高亮显示状态 |
| 转移线 | 取消勾选后，再次搜索搜索转移线文本，不会高亮显示转移线 |
| 搜索参数 | 勾选后，搜索参数，只会高亮显示带有参数的组件 |
| 区分大小写 | 勾选后，搜索栏中严格区分大小写内容 |
| 全字匹配 | 勾选后，搜索完整的组件名、信号线文本等，才会高亮显示 |
# 搜索位置过滤
单击从顶层搜索下拉框，选择搜索位置。
| 选项 | 说明 |
|---|---|
| 从顶层搜索 | 选择后，无论界面处于嵌套模型中的哪一层，都会高亮显示所有层级的组件 |
| 从当前搜索 | 选择后，只会高亮从当前层级及其后嵌套层级的组件 |
| 仅搜索当前 | 选择后，只会高亮显示当前层级中的组件 |
提示
- 执行后台任务时，面板处于不可用状态；
- 查找过程将启动后台任务执行搜索，查找按钮变为停止按钮，此时查找面板处于可用状态，可以手动停止查找，查找完成或停止查找后，搜索结果将展示到面板上。
