# 显示信号属性

模型中的信号线具有数据类型、维度等属性。在模块图上显示这些属性时，您可以：

  • 使模型更容易被其他人理解。

  • 确定信号最终用于仿真的属性的值（例如，当信号使用继承的数据类型时）。

  • 计划沿着数据路径（一系列连接的模块）控制这些属性的策略。

# “端口和信号”菜单

在调试选项卡上，叠加信息菜单提供以下选项，用于在模块图中显示信号属性：

  • 端口类型

  • 端口维度

  • 采样时间

提示

采样时间功能需搭配分区显示采样时间功能使用，详情请参阅分区设置采样时间。

# 端口类型

显示每个信号用于仿真和代码生成的数据类型。数据类型显示在发出信号的输出端口旁边。

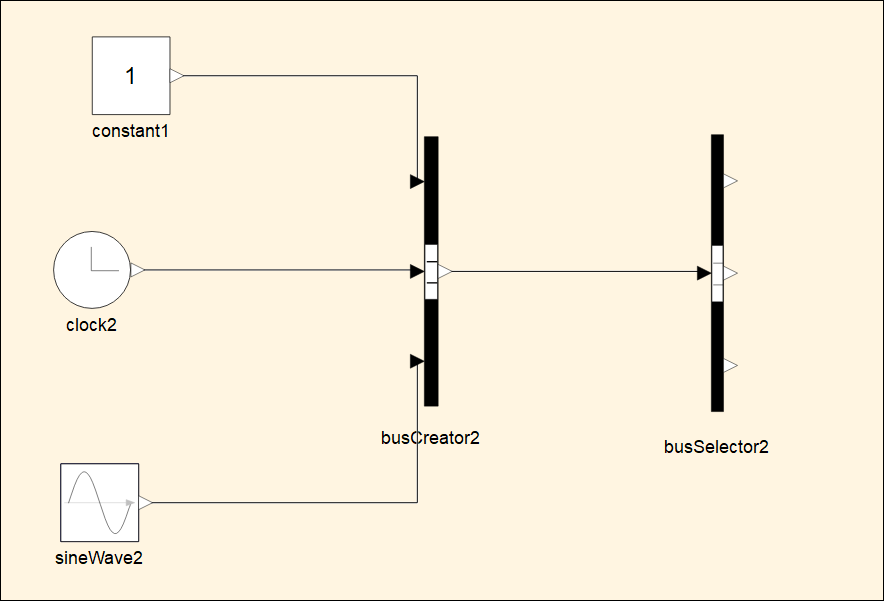

以上图模型为例：

  1. 在调试选项卡上，单击叠加信息下拉框，选择端口类型。

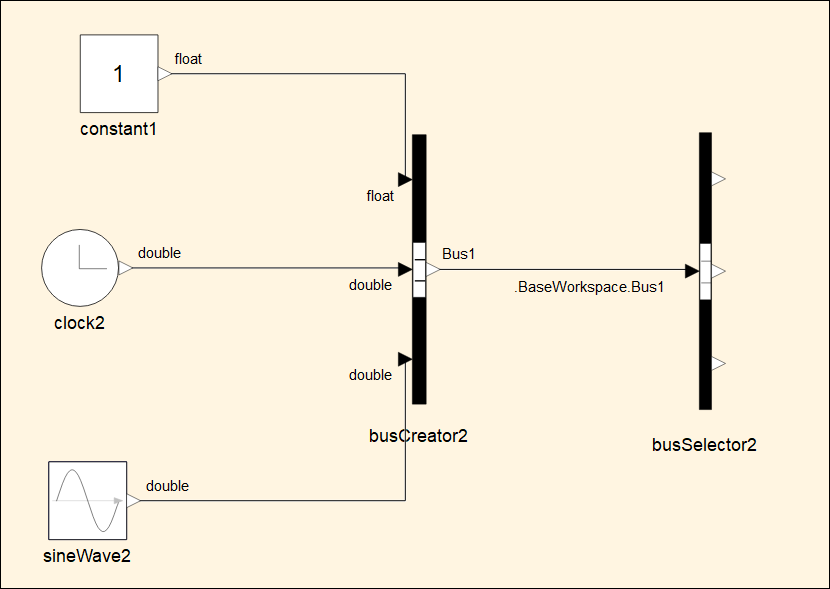

  2. 模型的输入输出端口类型将会被展示在端口旁。

# 端口维度

在携带信号的信号线旁边显示非标量信号的维度。

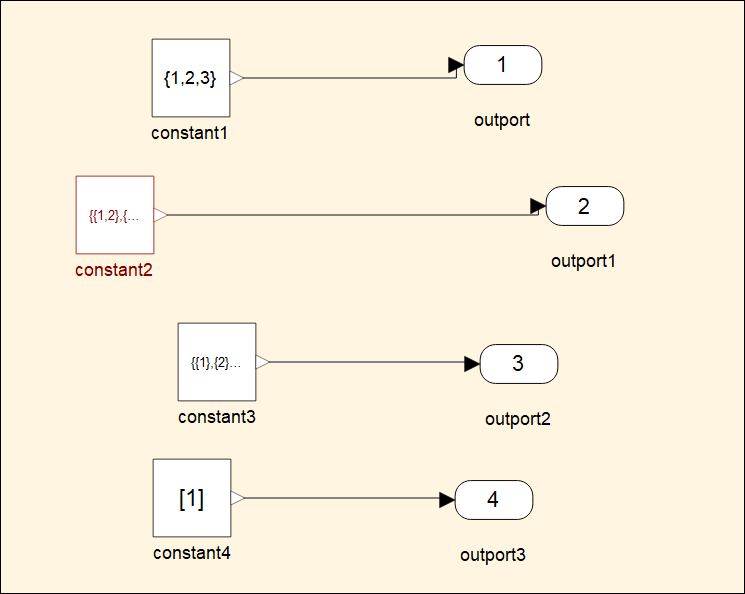

以上图模型为例：

  1. 在调试选项卡上，单击叠加信息下拉框，选择端口维度。

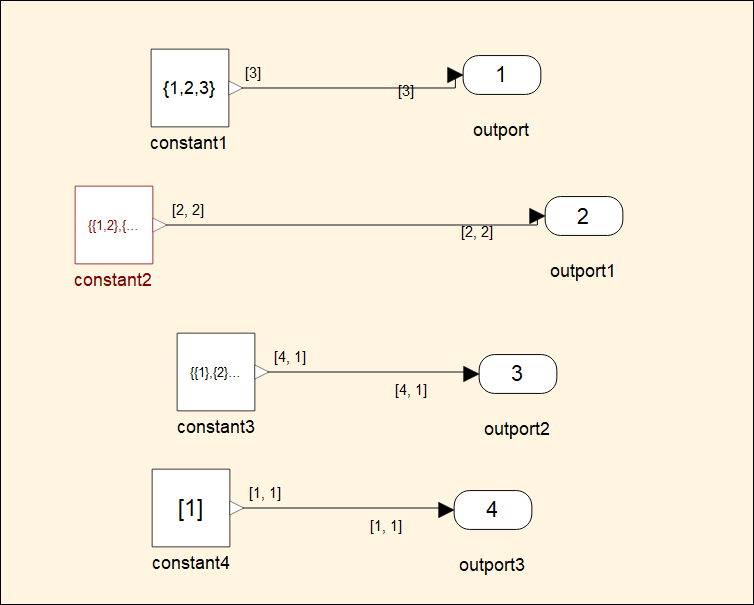

  2. 模型的输入输出端口维度将会被展示在端口旁。

信号线表示矩阵信号，Sysblock 会将其维度显示为 [N x M]。
