# 显示模块注释

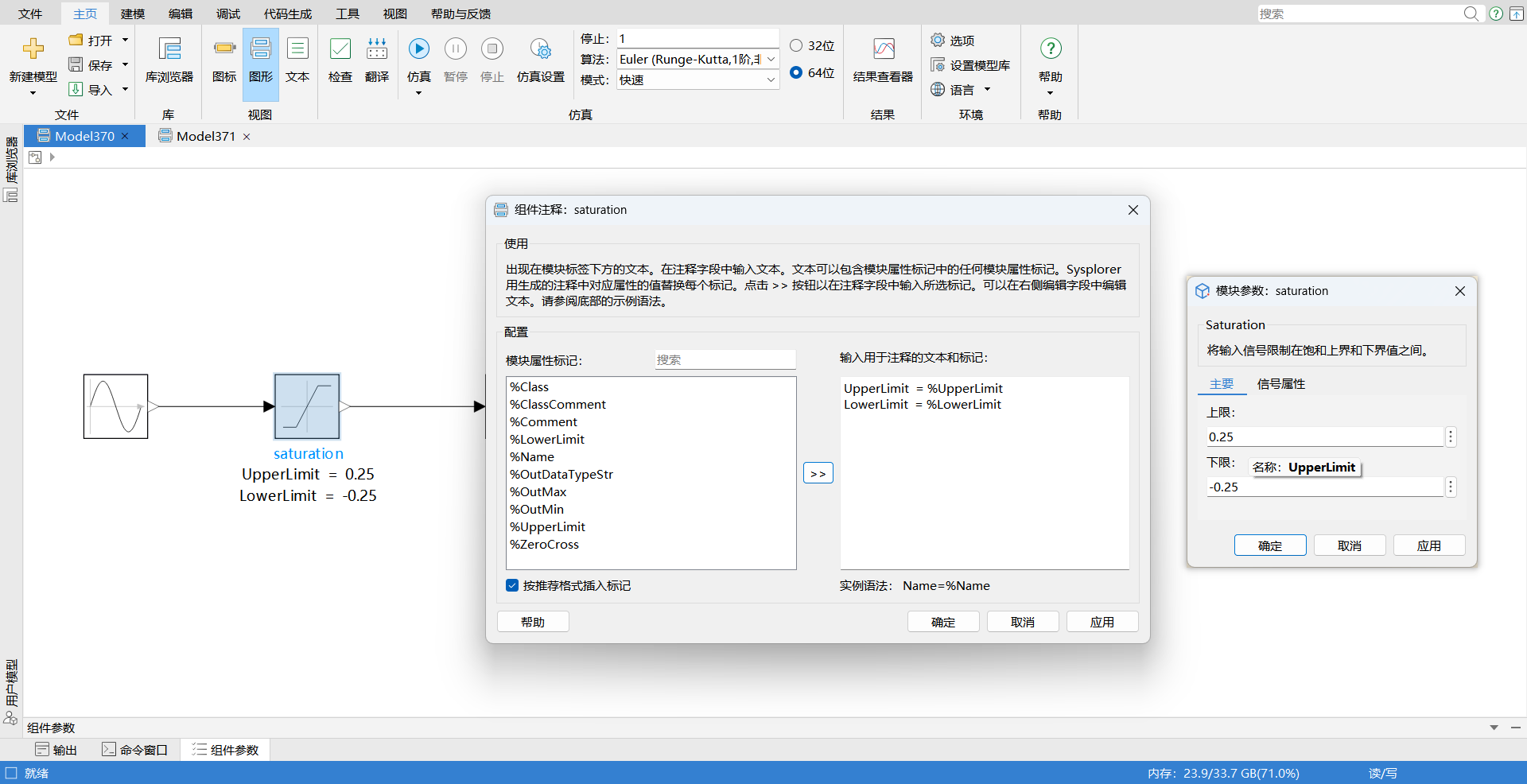

通过模块右键菜单->显示组件注释，可以决定显示在模块下方的文本内容。

# 配置组件注释

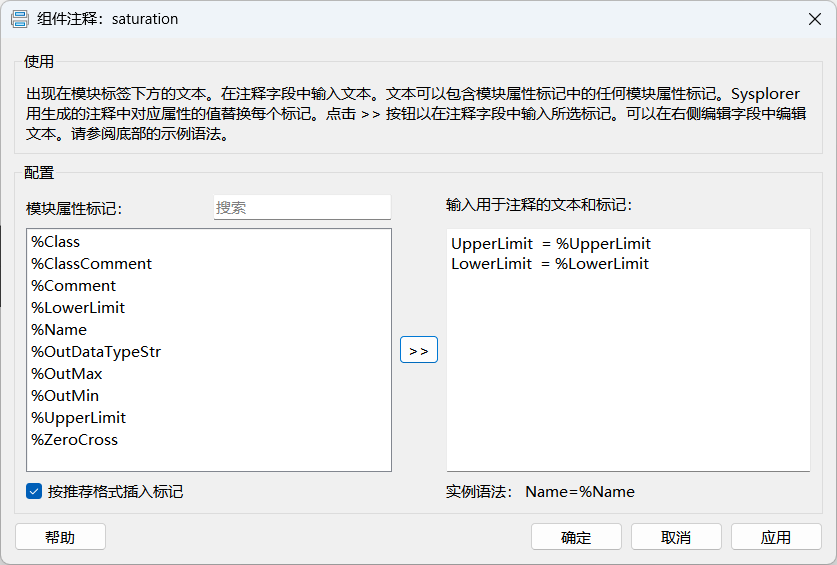

通过组件注释对话框可以配置组件注释文本的内容，其表现如下：

  • 对话框的左侧列表列举了组件可以显示的所有信息，包括组件的基础属性（组件类型、组件类型说明、组件名称、组件说明）以及组件的参数（可显示的参数内容与参数对话框保持一致）。

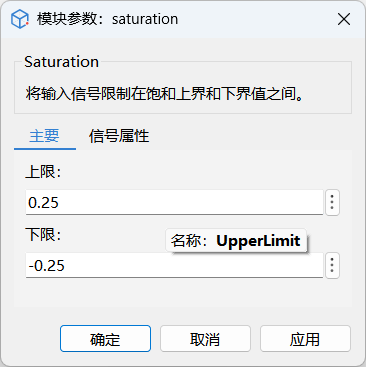

  • 组件的参数名称与参数对话框鼠标悬浮编辑框显示的名称保持一致，您可以由此来确定需要显示的参数对象。

  • 该列表支持鼠标单击选中，也支持按住 Shift 框选、按住 Ctrl 多选。

  • 单击添加按钮 ，即可将左侧列表中选中的属性标记移动到右侧的编辑框中。此外，您也可以直接在编辑框中编辑修改任意内容。

  • 单击应用后，编辑框中属性标记的部分将被具体的信息（如参数值）替代，并将最终的文本显示在组件下方。

提示

框图建模不允许通过组件注解修改模块的参数值。

建议单个模型中最多显示 5 个模块的注解，过多的模块注解可能造成操作卡顿。
