# 模块创建基础知识
Sysblock 模块库提供了各种各样的模块来帮助进行框图建模。当 Sysblock 模块库内的模块无法满足建模需求时，可以通过创建用于复杂系统进行建模和实现独特模块行为的模块算法来拓展 Sysblock 环境的建模功能。当前主要支持的形式是通过外部代码导入器（CCaller）解析和调用外部 C 函数或库实现。
# 基础模块库

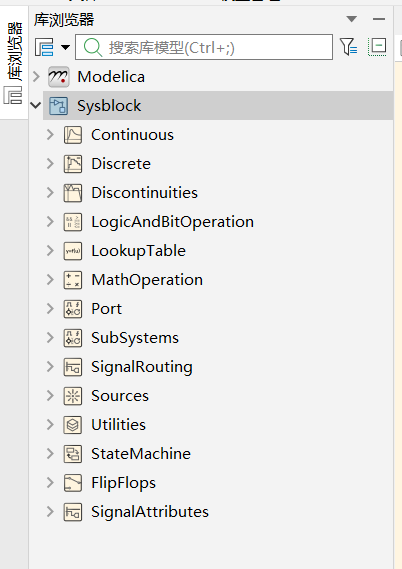

Sysblock 基础模块库是 Sysblock 建模环境中提供的一组标准化模块和组件，旨在帮助用户快速构建、模拟和验证各种动态系统。
功能分类
Continuous（连续系统模块）
用于表示和仿真连续时间动态系统，主要处理微分方程、积分运算。
Discrete（离散系统模块）
处理具有离散时间步长，并且通过事件触发来更新状态或进行状态转换的系统，广泛应用于多种领域。
Discontinuities（不连续系统模块）
处理系统中的不连续行为，如信号的突变、切换或断裂等，在建模过程中用于模拟和控制具有跳跃、不连续或切换特性的系统动态。
LogicAndBitOperation（逻辑与位操作模块）
提供了一组用于逻辑运算和位运算的基本模块，主要用于数字信号处理、控制系统和通信系统中的逻辑决策、条件判断以及位级别的操作。
LookupTable（查表模块）
用于将输入值映射到预定义的输出值，通常用于处理非线性关系或复杂的数学函数，主要用于嵌入式系统、实时仿真和数字信号处理中。
MathOperation（数学运算模块）
提供各种基础和高级数学运算功能，用于信号处理、计算和数据变换。
Port（端口模块）
用于连接模型中的各个模块，提供信号的输入和输出接口。通过这些端口，模块可以与模型中的其他部分进行数据交换，形成一个完整的仿真系统。
SubSystems（子系统模块）
通过使用子系统，能够将大规模系统分解为多个更小、更易管理的部分，同时保持系统功能的一致性。
SignalRouting（信号路由模块）
用于控制信号在模型中的流动路径，允许用户以不同的方式对信号进行选择、分配、合并或重新定向，从而实现复杂的信号处理和流动控制。
Sources（信号源模块）
用于生成不同类型的输入信号，包括常见的常数源、正弦波、随机信号等，可以为模型提供基本的激励信号。
Utilities（辅助工具模块）
包含有助于调试、信号分析和数据管理的基本模块，帮助简化模型的调试和信号管理，以及集成外部资源的方式。
StateMachine（状态机模块）
用于建模有限状态机（FSM），常用于描述系统的状态转换行为，帮助用户设计和实现复杂的控制逻辑，适用于自动化控制、嵌入式系统等场景。
FlipFlops（触发器模块）
提供基础数字触发器，支持存储和切换逻辑状态，常用于状态机建模与逻辑控制。
SignalAttributes（信号属性模块）
用于控制和修改信号本身的属性，如数据类型、信号尺寸、采样时间等。
各个组件模型的详细说明信息，参阅模块库。
# 外部 C 代码导入
CCaller 模块允许用于在 Sysblock 模型中直接调用外部 C 语言函数。通过此模块，用户可以将现有的 C 代码（例如，算法函数、数学模型等）嵌入 Sysblock 模型中进行仿真。
适用于快速集成已有的 C 代码库或算法，减少从头编写 Sysblock 模块的工作量。
# 用途
复用现有的C代码：可以将现有的 C 语言库或算法集成至 Sysblock 模型内，减少重复编码工作。
提高仿真效率：对于一些计算密集型或时间敏感的算法，将其实现为 C 代码可以显著提高仿真的效率。
模型与硬件交互：在嵌入式系统开发中，CCaller 模块可以用于与硬件相关的外部 C 代码交互，使得 Sysblock 能够与实际硬件进行仿真或测试。
# 模块特点
输入/输出端口
CCaller 模块具有与 Sysblock 模型交互的输入输出端口。用户需要定义 C 函数的输入输出类型，并在 Sysblock 中配置相应的信号连接。
外部 C 代码
- CCaller 模块允许用户通过指定 C 函数的路径和接口，在 Sysblock 模型中调用外部 C 语言函数。
- C 函数可以是已经编译好的动态链接库或静态链接库，也可以是直接包含在 Sysblock 模型中的源代码。
配置与定制
用户可以在 CCaller 模块的配置中指定要调用的 C 语言函数名、输入输出参数以及所需的头文件。
