# 基于组件的建模与模型引用

# 引言

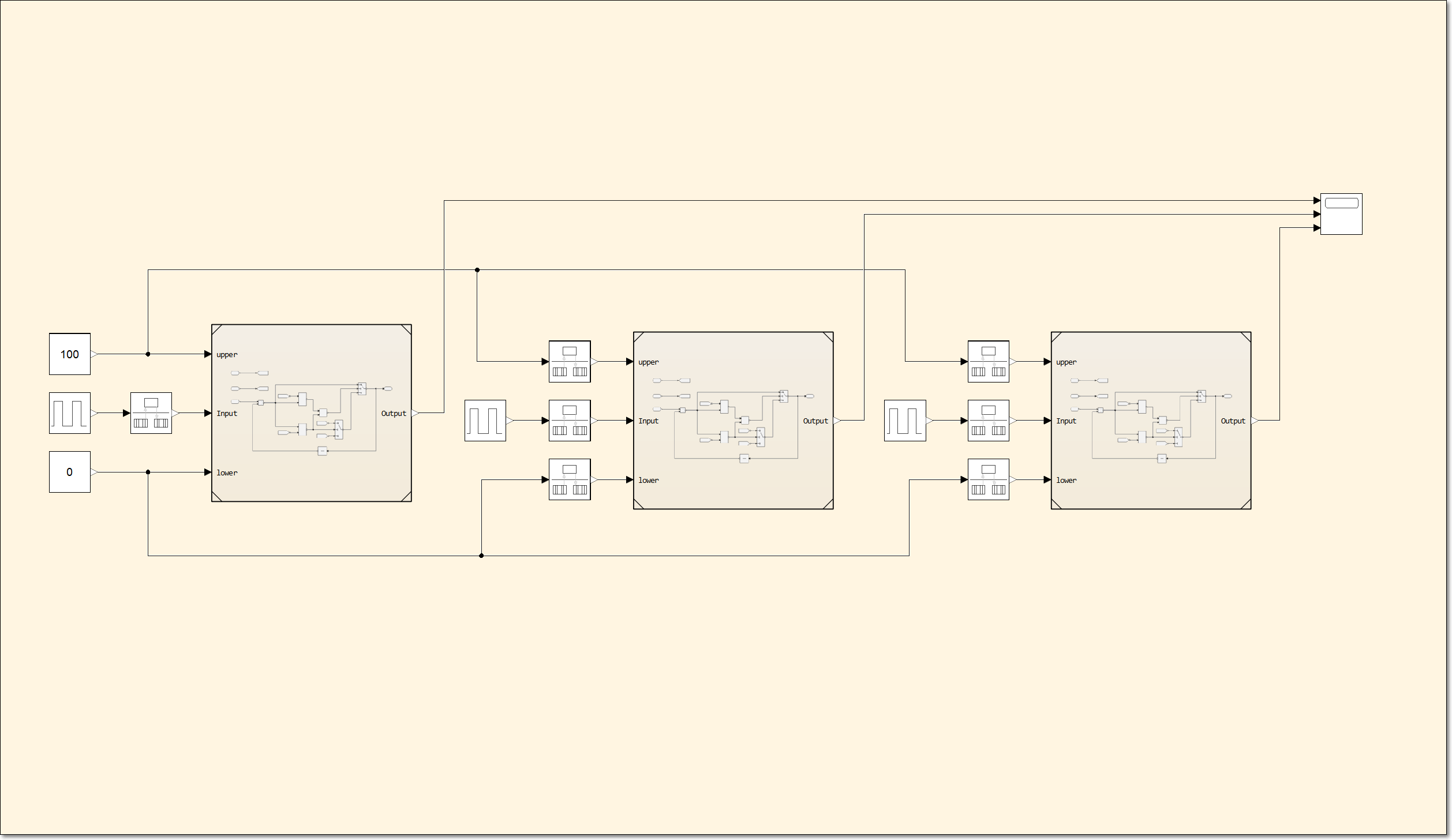

本例将演示如何对一个多次引用其他模型的模型进行仿真，并对比在不同采样时间下的仿真结果。与子系统相比，模型引用具备多项优势：

  • 您可以在模型中直接引用其他模型，而无需创建冗余副本。
  • 多个模型可以同时引用同一个模型。
  • 软件仅在需要时才加载被引用的模型，这一过程称为增量加载，能有效加快模型加载速度。

单击右侧打开示例按钮，在 Sysplorer 中打开示例文件。

提示

模型引用需要两个文件同时在用户模型处加载。您可使用提供的模型进行仿真,也可按下文步骤搭建的模型进行仿真操作。

# 模型引用

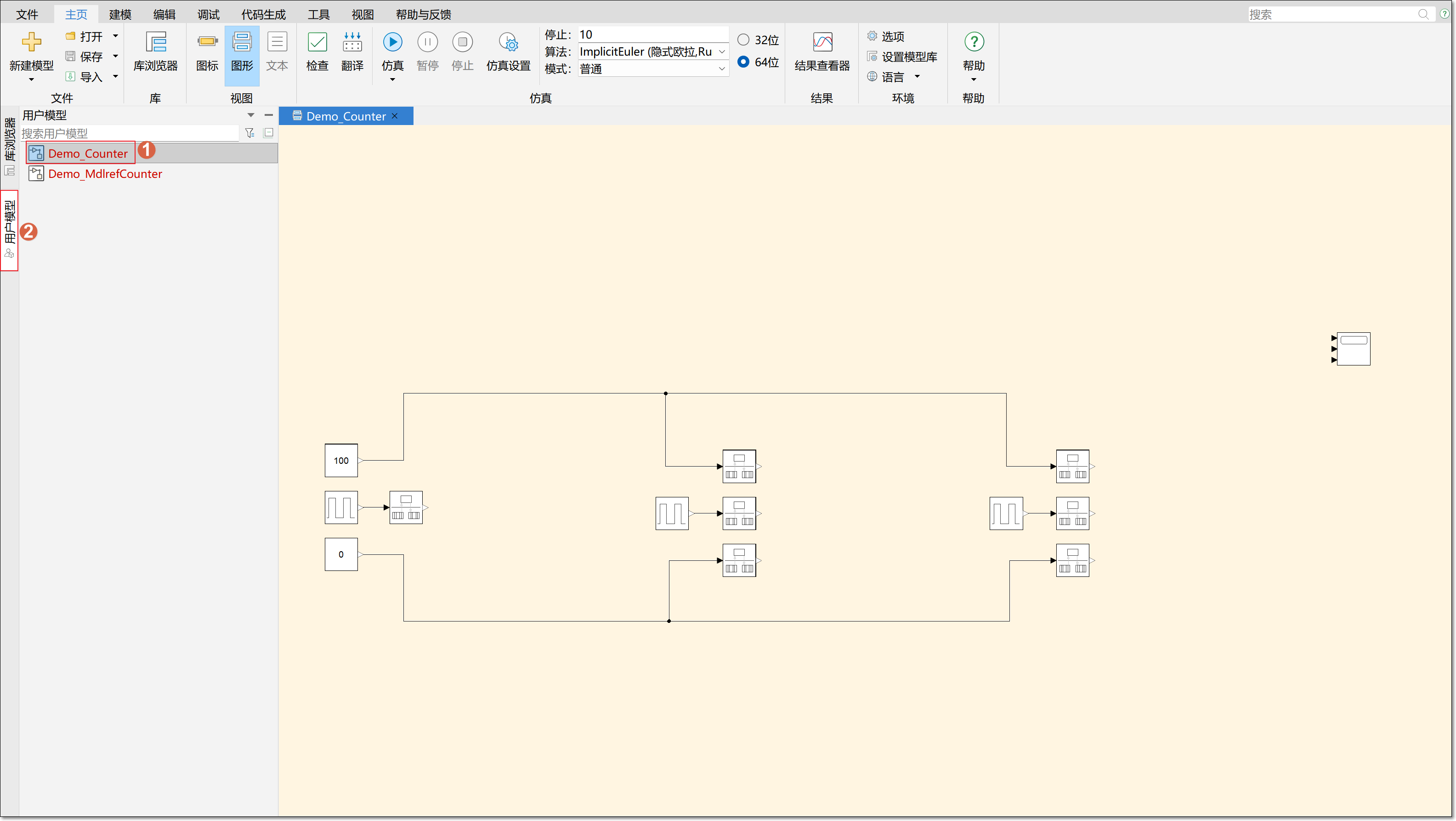

  1. 下面将对模型引用这一过程进行详细操作，打开主模型

    Demo_Counter.mo
    。再打开被引用模型
    Demo_MdlrefCounter.mo

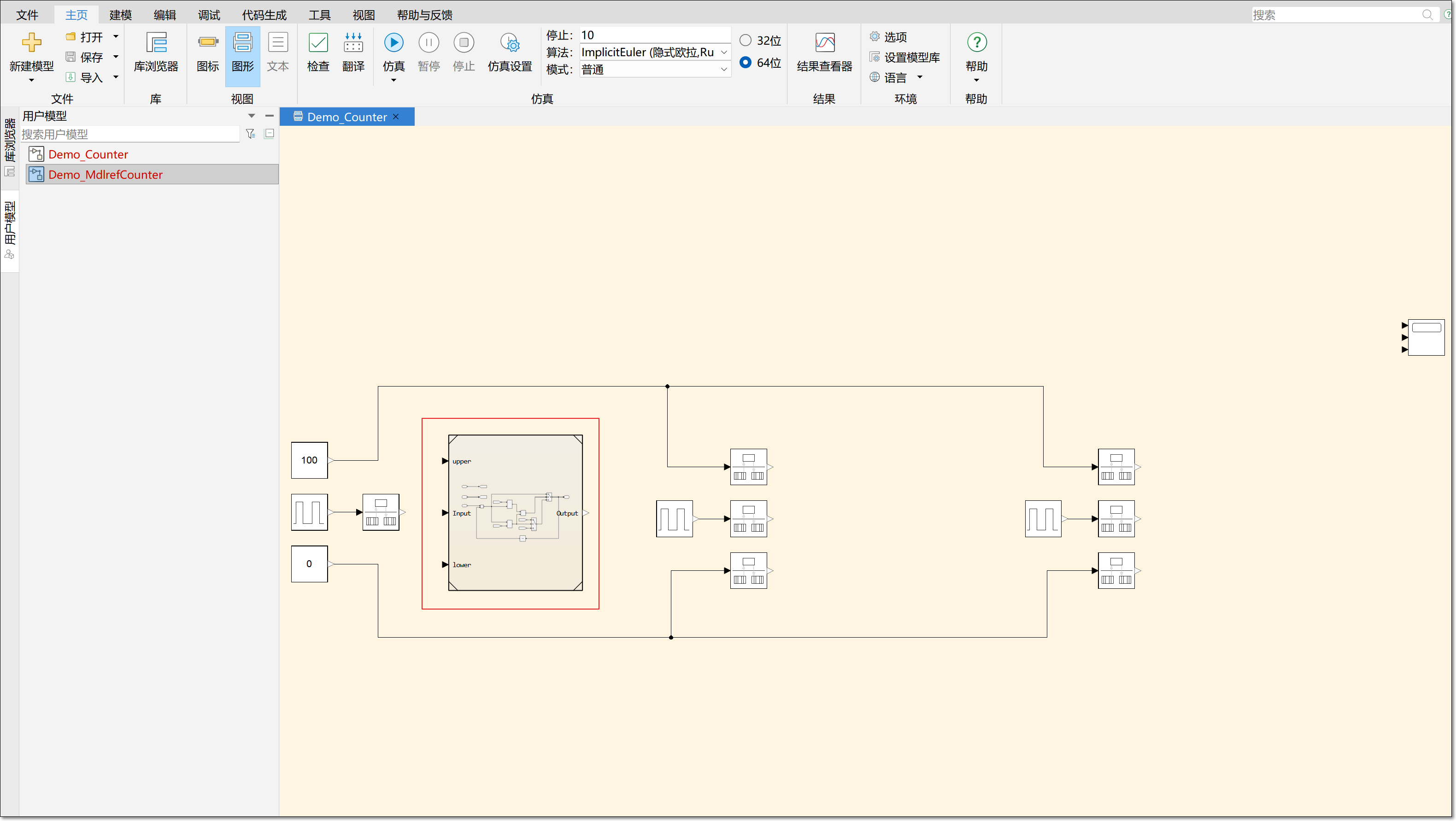

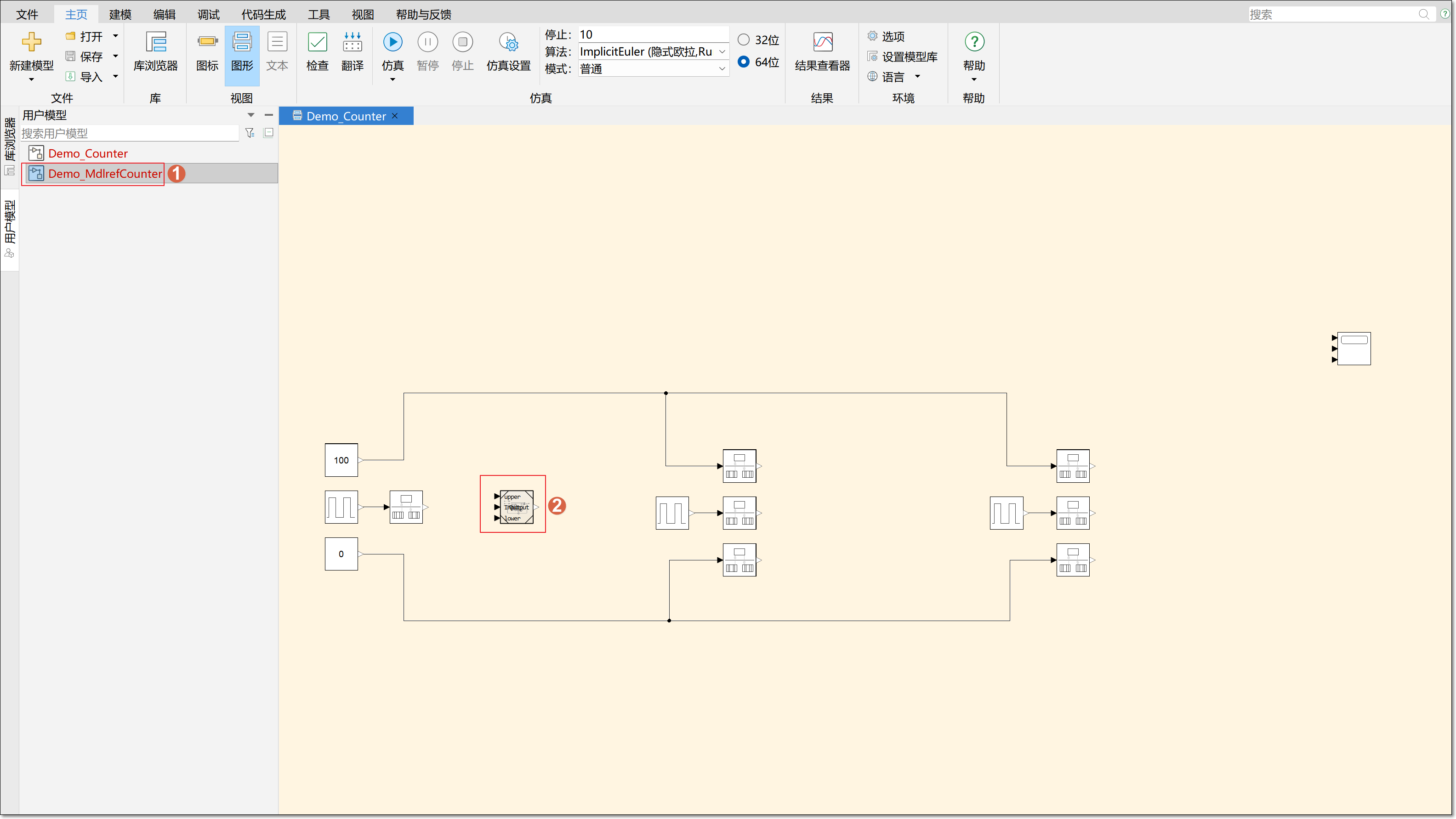

    。在 Demo_Counter 模型视图，单击用户模型再单击 Demo_MdlrefCounter 模型并长按左键拖入到 Demo_Counter 模型视图中，此时便在 Demo_Counter 模型中引用了 Demo_MdlrefCounter 模型。拖动应用的 Demo_MdlrefCounter 模型边框大小，调整至合适位置。

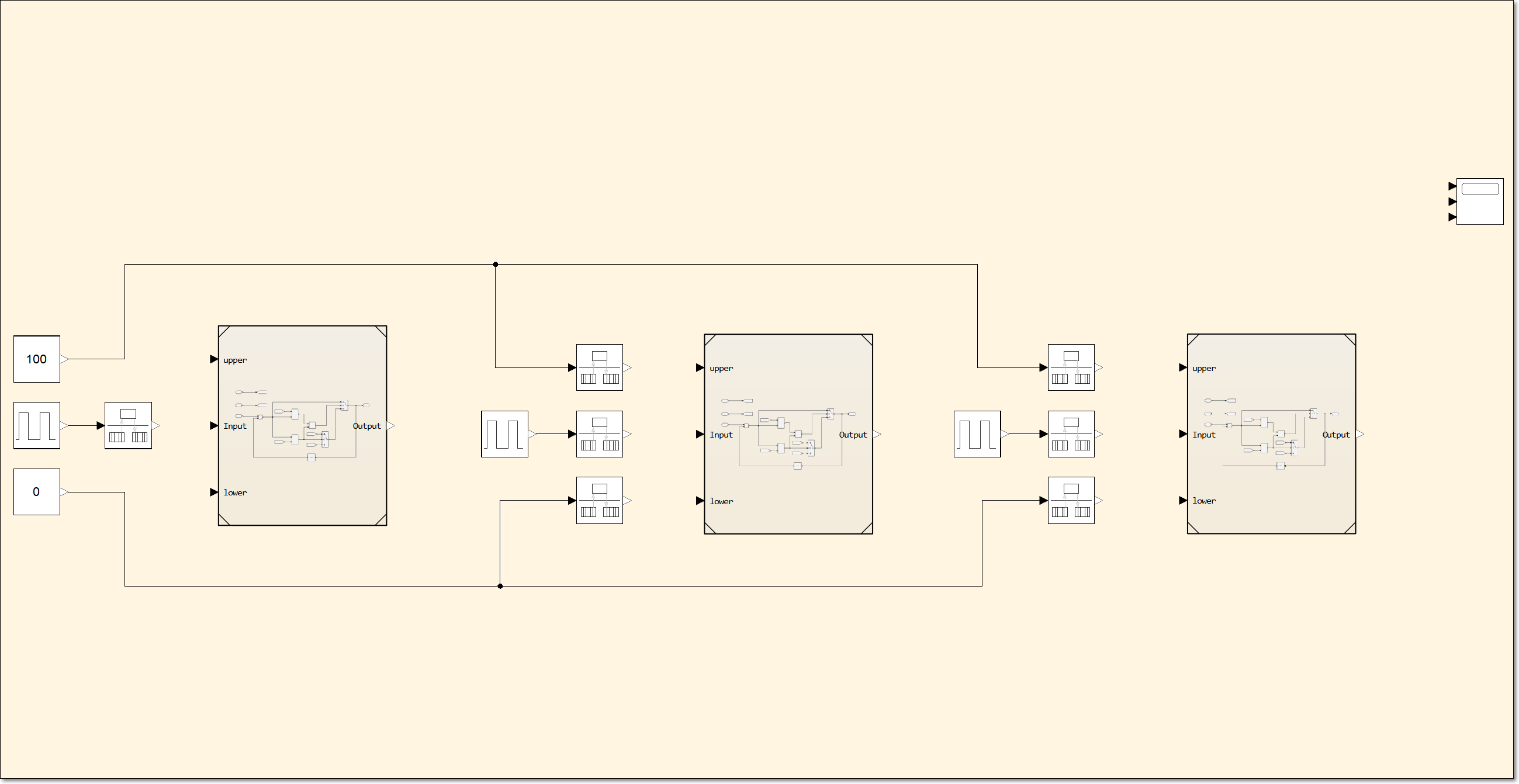

  2. 按上述操作重复两次，再引用两个 Demo_MdlrefCounter 模型到 Demo_Counter 模型视图中，并且调整至合适大小。

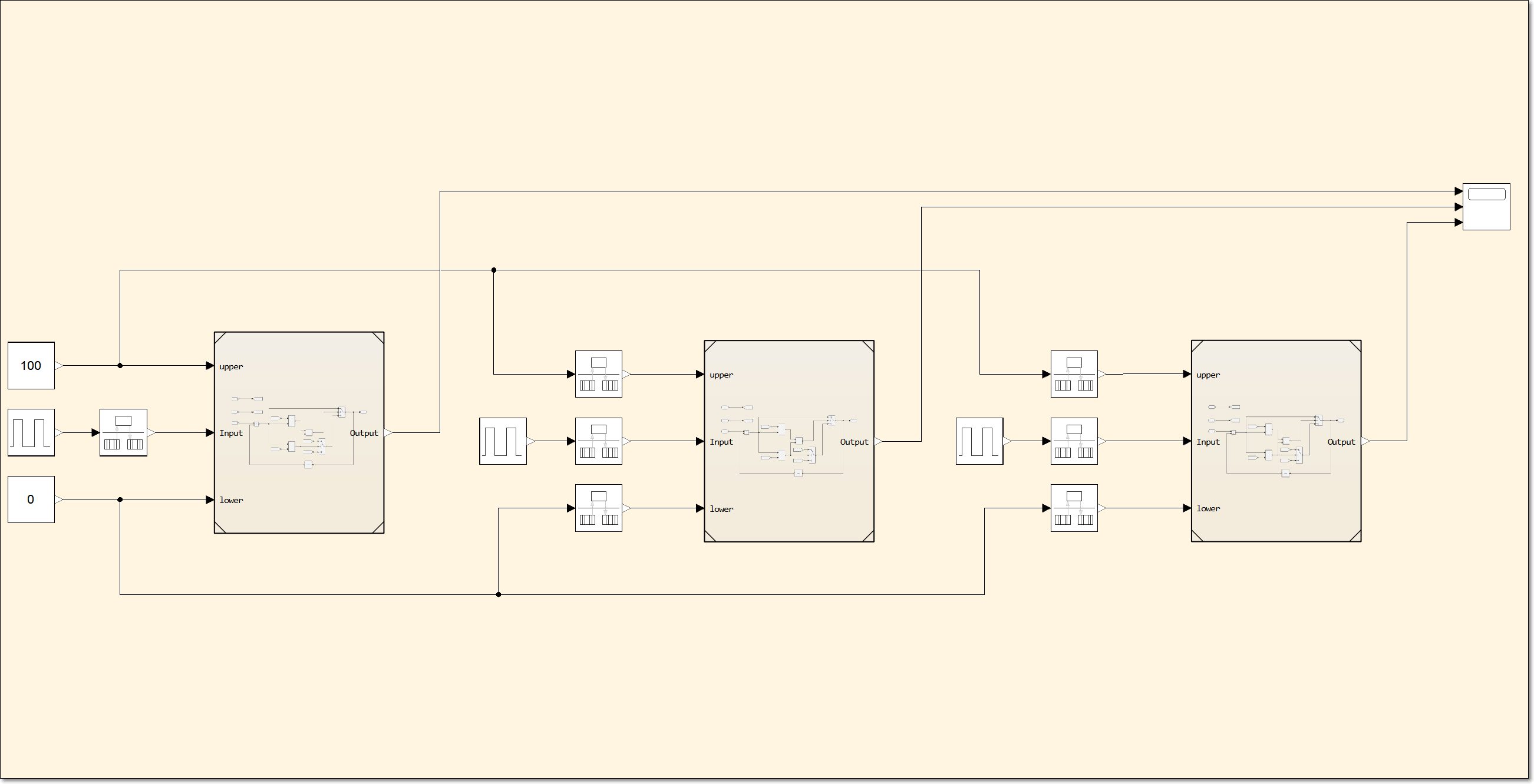

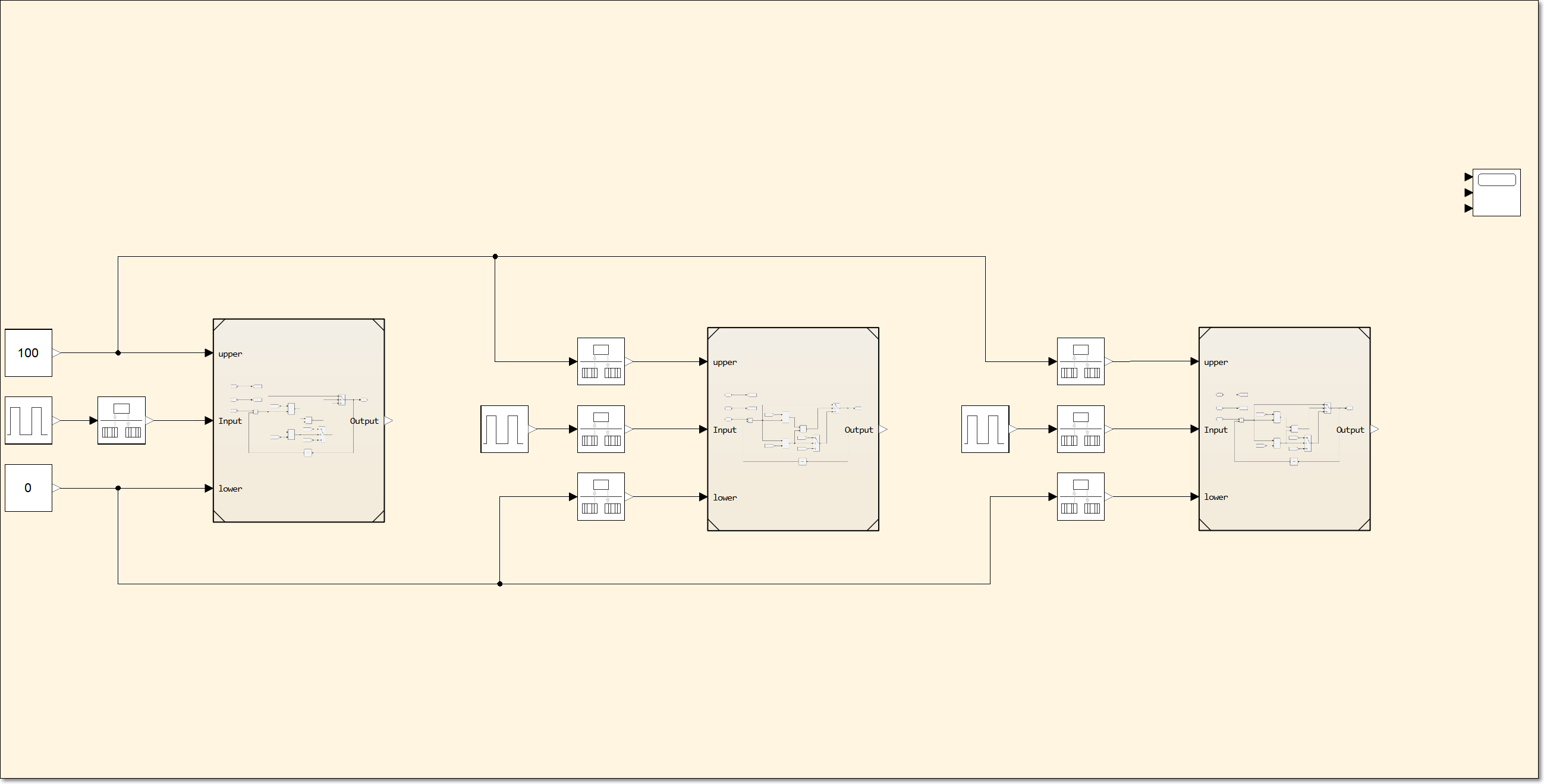

  3. 按下图将元器件的输出端口连接到对应的输入端口。


# 仿真设置

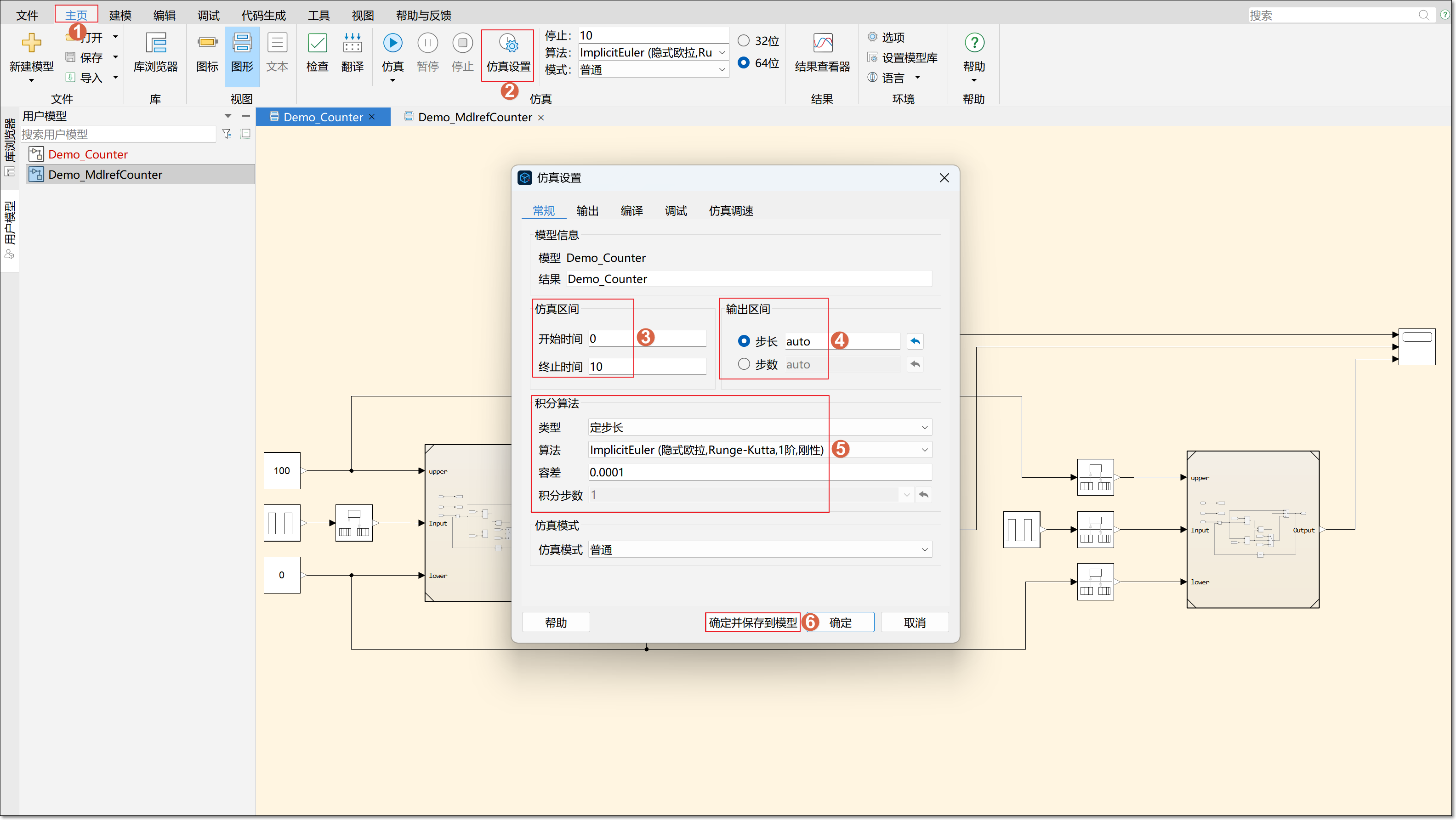

在进行仿真之前需要进行仿真设置，在软件上方功能区，单击主页 > 仿真设置按钮，打开仿真设置界面。在该界面设置开始时间 0，终止时间 10，输出区间步长 auto。积分算法的类型设置为定步长，算法为 ImplicitEuler（隐式欧拉，Runge-Kutta，1 阶，刚性），容差 0.0001，积分步数 1，单击确定并保存到模型。

# 仿真运行

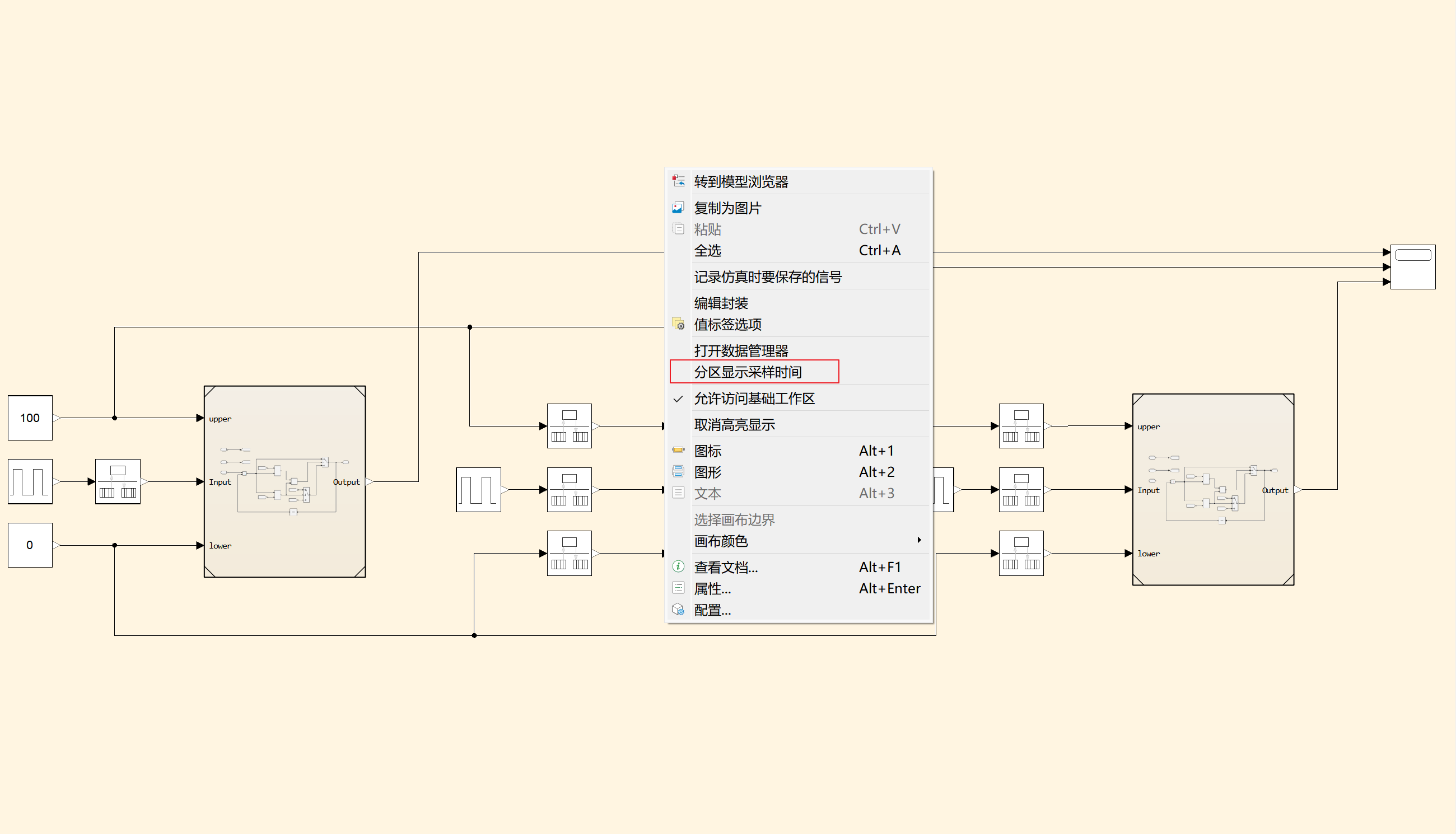

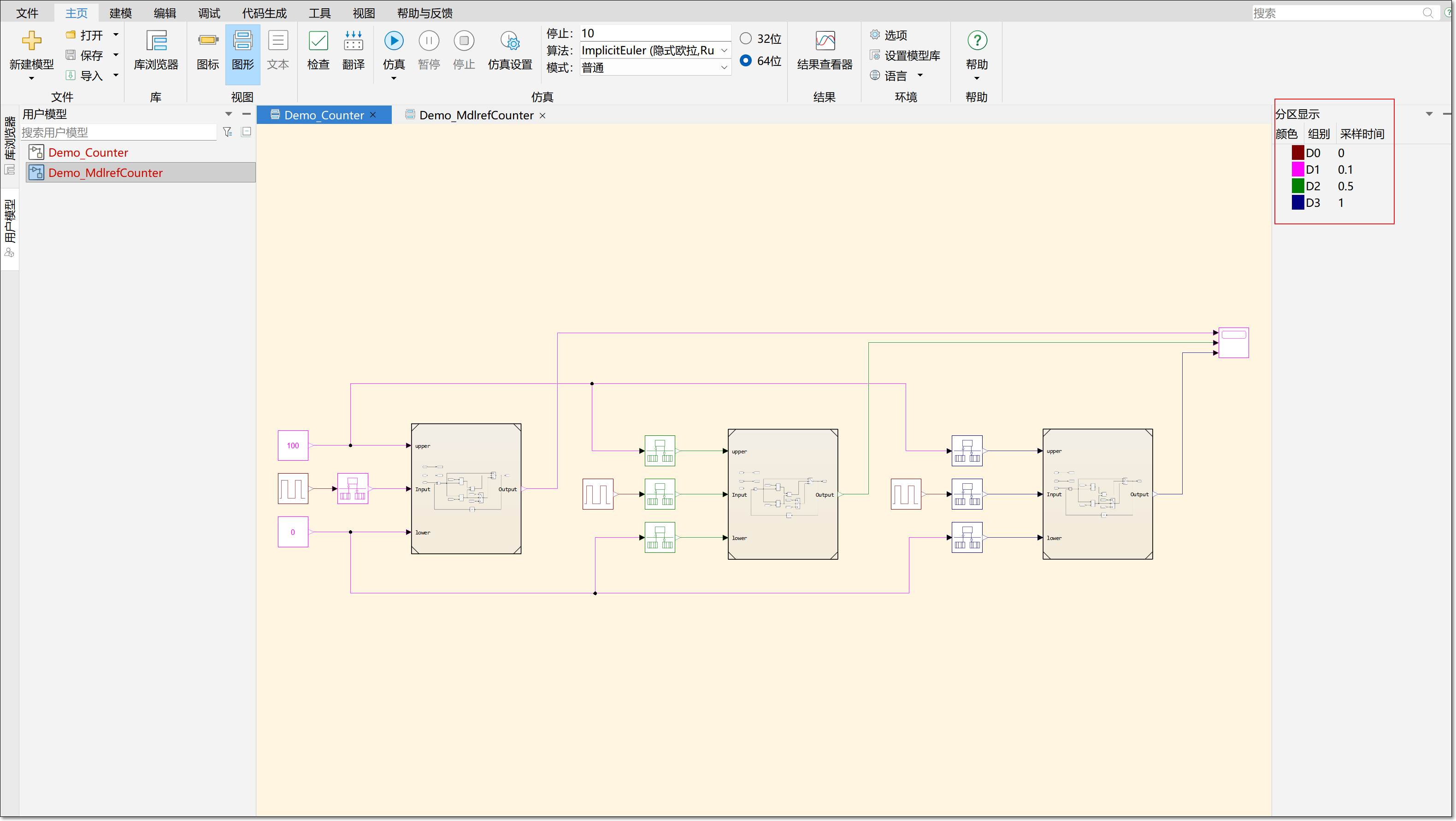

  1. 右击空白处，再单击分区显示采样时间，可看见通过 RateTransition 模块设置的不同的采样时间。

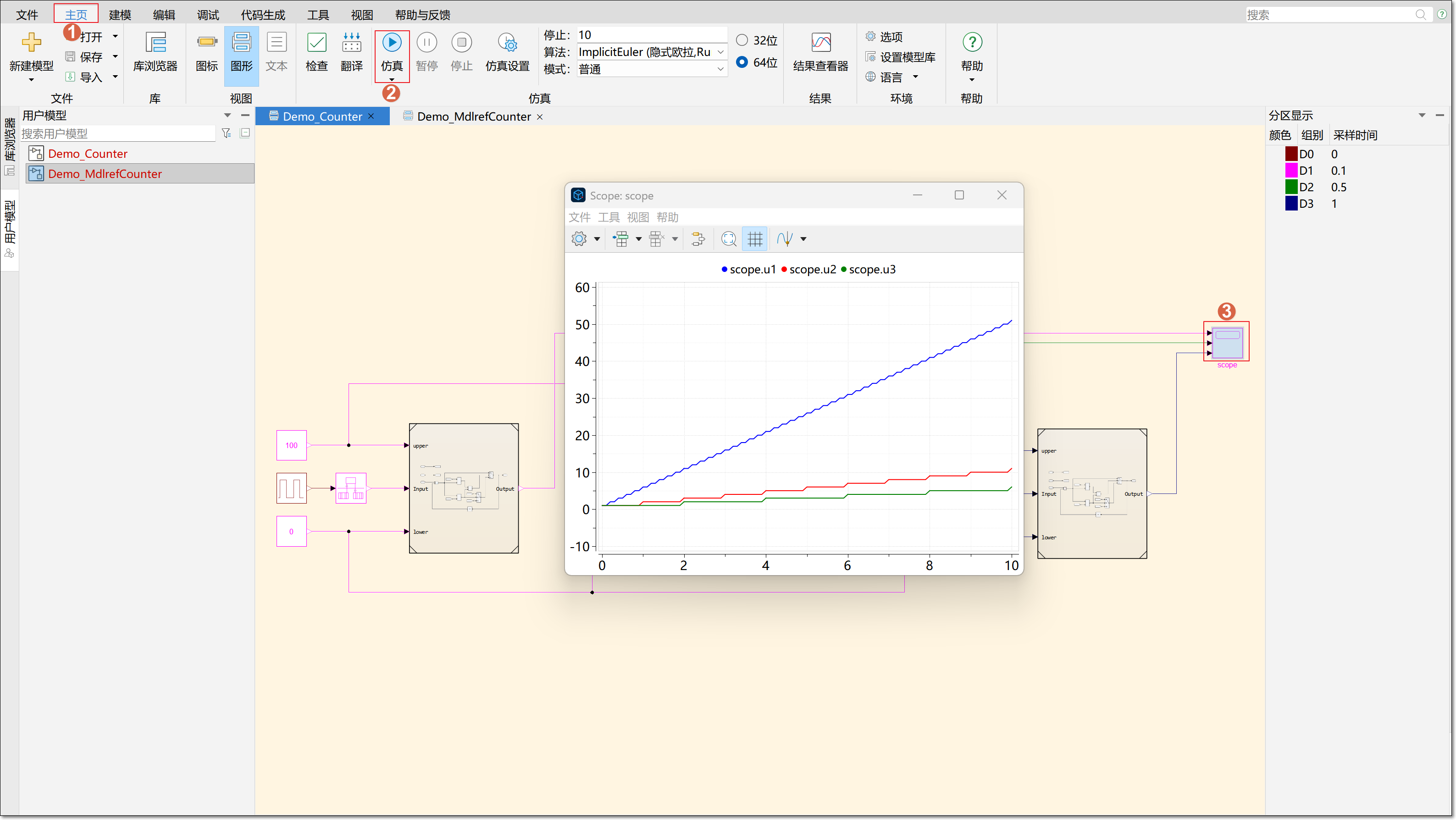

  2. 单击主页 > 仿真等待仿真运行结束，双击打开 scope 示波器模块查看仿真结果，可见在不同采样时间下，仿真结果有较大差异。
