# DotProduct

生成两个向量的点积

  • 库： Sysblock / MathOperation

# 描述

DotProduct 模块生成输入向量的点积。标量输出 y 等于 Sysblock 运算。

y = sum(conj(u1) .* u2 )

其中 u1 和 u2 表示输入向量。输入可以是向量、列向量（单列矩阵）或标量。如果两个输入都是向量或者都是列向量，它们的长度必须相同。如果 u1 和 u2 都是列向量，模块将输出 Sysblock 表达式 u1'*u2 的等效项。

# 示例

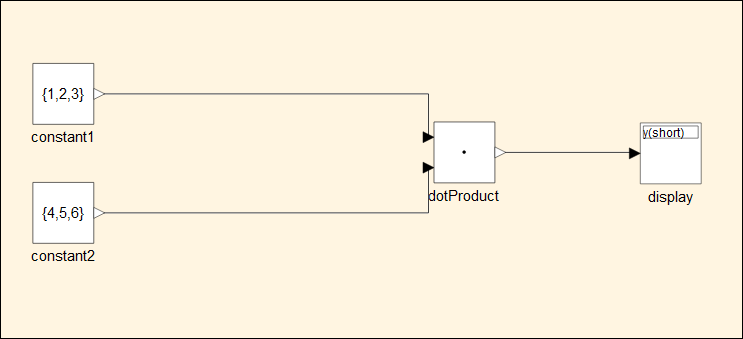

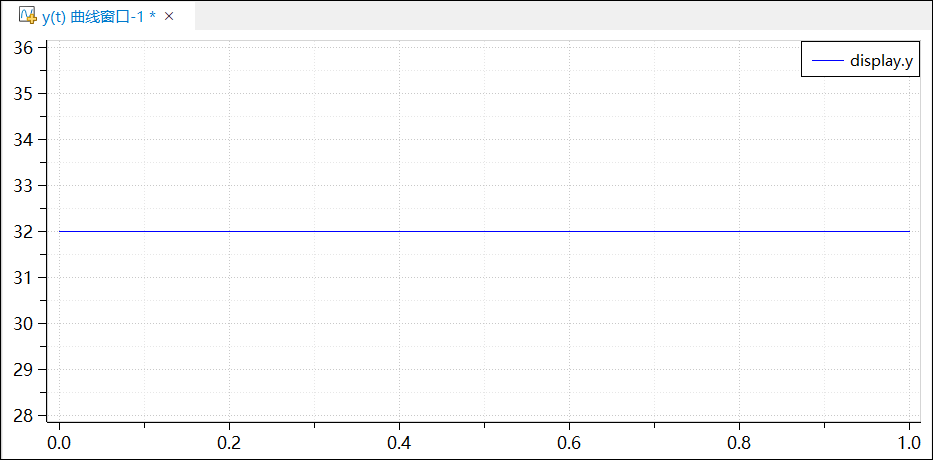

生成两个向量的点积。

参考示例模型

DotProduct.mo
。

# 端口

# 输入

u1 — 第一个操作数输入信号
标量 | 向量

表示点积计算的第一个操作数的信号。

数据类型： float | double | int8 | int16 | int32 | uint8 | uint16 | uint32 | fixed point

u2 — 第二个操作数输入信号
标量 | 向量

代表点积计算的第二个操作数的信号。

数据类型： float | double | int8 | int16 | int32 | uint8 | uint16 | uint32 | fixed point

# 输出

y — 点积输出信号
标量 | 向量

由两个输入信号的点积计算得到的输出信号。

数据类型： flaot | double | int8 | int16 | int32 | uint8 | uint16 | uint32 | fixed point

# 参数

输出数据类型 — 指定输出数据类型
Inherit: internalRule（默认） | Inherit: backPropagation | Inherit: sameAsFirstInput | double | float | int8 | uint8 | int16 | uint16 | int32 | uint32 | fixdt(1,16,0) | fixdt(1,16,2^0,0) | fixdt(1,16,1.0,0,0.0)

为输出选择数据类型。该类型可以继承、直接指定或表示为数据类型对象。

当您选择继承的选项时，模块的行为如下所示：

  • Inherit: internalRule - 在考虑嵌入式目标硬件的属性的同时，会选择相应的数据类型来平衡数值准确性、性能和生成的代码大小。如果更改了嵌入式目标的设置，则依内部规则选择的数据类型可能会发生变化。例如，如果该模块将 int8 类型的输入乘以 int16 的增益，并且将 ASIC/FPGA 指定为目标硬件类型，则输出数据类型为 sfix24。如果指定未指定(假定通用 32 位)（即通用 32 位微处理器）为目标硬件，则输出数据类型为 int32。

  • Inherit: backPropagation - 使用驱动模块的数据类型。

  • Inherit: sameAsFirstInput - 使用第一个输入信号的数据类型。

# 版本历史记录

  • 在 2024b 之前推出

# 限制信息

不支持部分

  1. 参数-要求所有输入具有相同的数据类型 — 要求所有输入具有相同的数据类型
  2. 参数-输出最小值 — 范围检查的最小输出值
  3. 参数-输出最大值 — 范围检查的最大输出值
  4. 参数-锁定输出数据类型设置以防止被定点工具更改 — 防止定点工具覆盖数据类型
  5. 参数-整数舍入模式 — 定点运算的舍入模式
  6. 参数-对整数溢出进行饱和处理 — 溢出操作的方法

# 另请参阅

Product
