模型导出

---

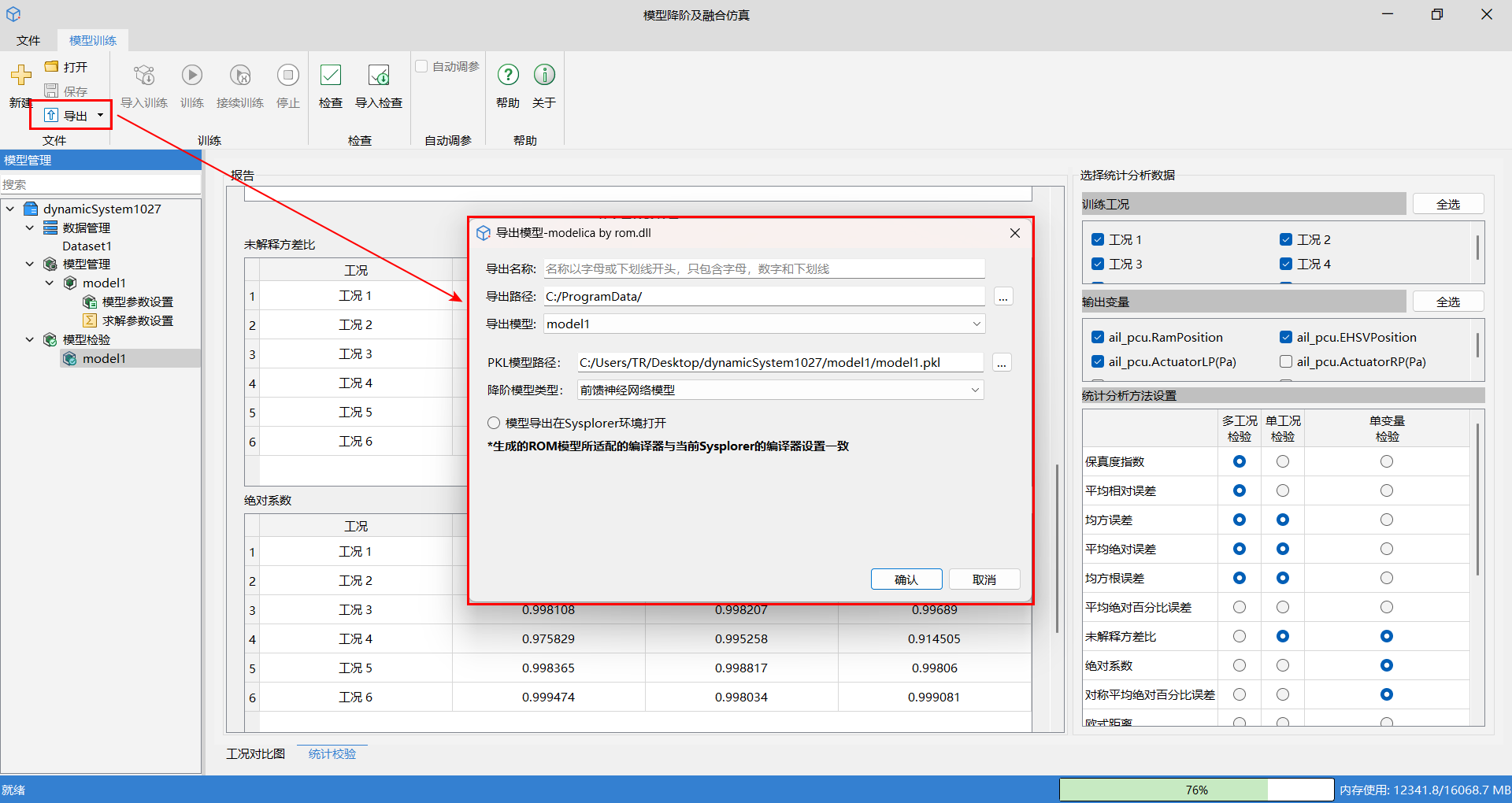

训练完成的系统模型可以导出模型至本地。单击导出，弹出导出模型窗口。用户可以自定义选择导出 DLL 模型和导出 ONNX 模型。

模型导出功能允许用户将训练好的降阶模型导出为不同格式，以便在其他平台或应用中使用。

导出格式：

• DLL 模型：导出为动态链接库，适用于 Windows 平台的 Modelica 仿真；
• ONNX 模型：导出为开放神经网络交换格式，适用于跨平台部署和推理。

导出对象：

• 系统模型：适用于系统数据的降阶模型；
• 场模型：适用于场数据的降阶模型，包括 case 格式和 csv 格式

导出 DLL 模型

如用户选择导出 DLL 模型，用户可以自定义模型名称，保存路径（PKL 模型路径为默认路径，支持修改）。

参数说明：

• 模型名称：

  • 原理：定义导出模型的标识符，用于在 Modelica 中引用该模型。
  • 效果：模型名称影响 Modelica 代码中的模型实例化和文件命名。
  • 建议：使用有意义的名称，反映模型的用途或特性，避免使用特殊字符，可使用ROM关键字，但是避免直接命名为ROM，防止因为关键字识别造成的仿真失败。

• 保存路径：

  • 原理：指定导出模型的存储位置，决定模型文件的物理位置。
  • 效果：保存路径影响模型文件的组织和管理。

• PKL 模型路径：

  • 原理：指定训练好的模型文件位置，作为导出的源文件。
  • 效果：PKL 模型路径必须正确，否则无法导出模型。
  • 建议：使用默认路径即可。

1 系统模型

系统模型的 DLL 导出结果，包含以下三部分：mo 模型、exte_file 文件夹与 Resources 文件夹。

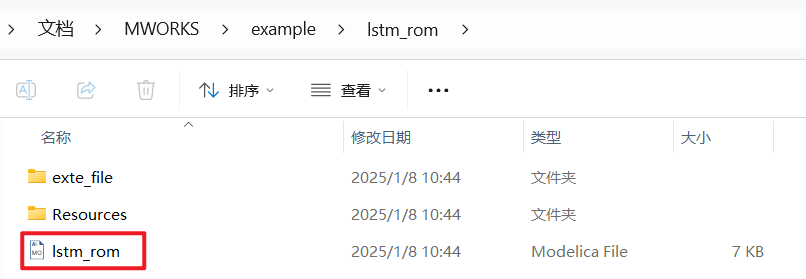

1.1 mo 模型

mo 模型名称与导出模型名称相同。

文件说明：

• mo 模型：
  • 原理：Modelica 语言编写的模型文件，定义模型接口和外部函数调用。
  • 效果：mo 模型是 Modelica 仿真中使用的降阶模型接口。

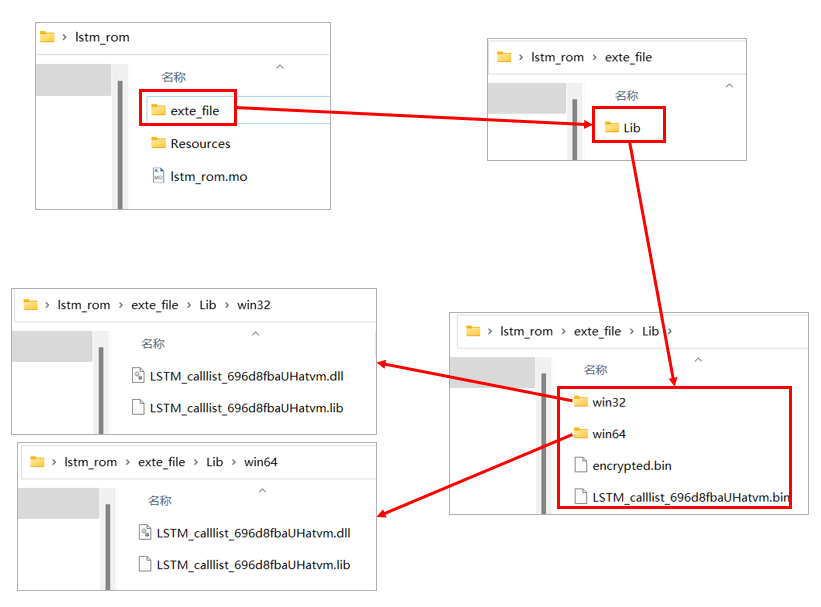

1.2 exte_file 文件夹

此文件夹中包含一个 Lib 文件夹，Lib 文件夹中包含 32 位（win32）与 64 位（win64）的库文件夹，以及两个 bin 文件。

Win32 和 Win64 内的静态库和动态库文件名都相同，用户在选择不同位数的仿真时进行分别调用。

文件说明：

• exte_file 文件夹：
  • 原理：包含模型推理所需的动态链接库和静态库，支持 32 位和 64 位系统。
  • 效果：exte_file 文件夹中的库文件是模型运行的核心组件。
  • 建议：不要删除或修改 exte_file 文件夹中的文件，确保库文件与 Modelica 仿真环境位数匹配。

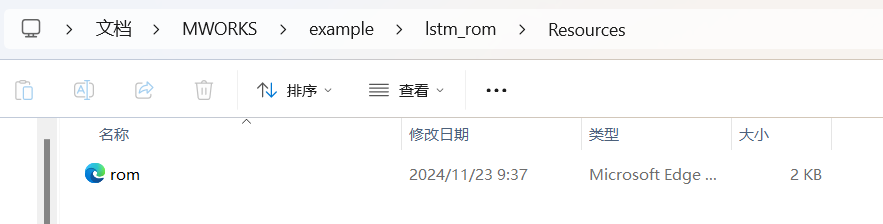

1.3 Resources 文件夹

包含rom.svg图标。

2 场模型

场模型导出文件与上述系统模型导出形式基本相同，区别在于 Resources 文件夹内容，并且 case 形式与 csv 形式的场数据也存在区别。

2.1 case 格式场模型

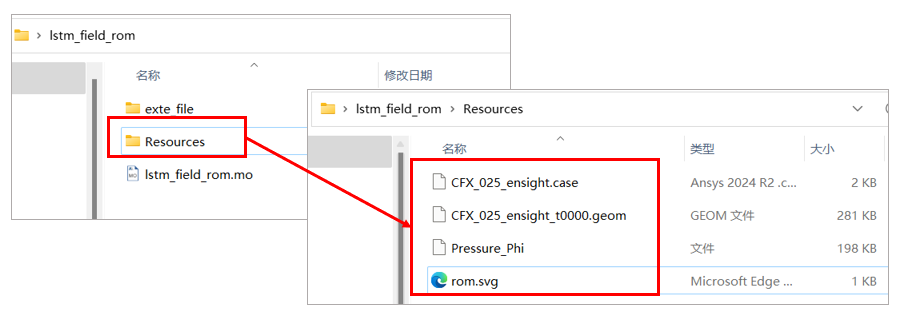

若场导入数据形式为case，导出模型的 Resources 文件夹中，除rom.svg图标外，还存在*.case文件、*.geo（*.geom）与Phi文件，其中Phi文件的命名方式应为降阶时所选变量名+下划线+Phi，导出案例如下：

文件说明：

• .case 文件：

  • 原理：包含场数据的几何信息和拓扑结构，用于可视化。
  • 效果：.case 文件是场模型可视化的基础。
  • 建议：不要修改 .case 文件，确保几何信息完整。

• .geo 文件：

  • 原理：包含网格的几何信息和拓扑结构。
  • 效果：.geo 文件用于场数据的网格渲染。
  • 建议：不要修改 .geo 文件，确保网格信息完整。

• Phi 文件：

  • 原理：包含降阶后的模态信息，用于场数据的重构。
  • 效果：Phi 文件是场模型推理的核心数据。
  • 建议：不要修改 Phi 文件，确保模态信息完整，以及Phi文件命名需要满足变量名+_+Phi的形式。

2.2 csv 格式场模型

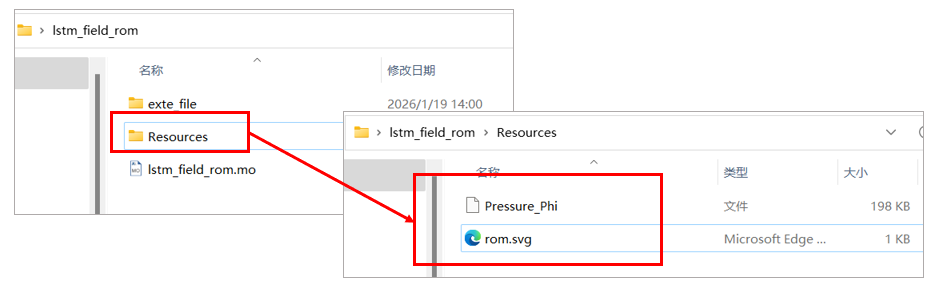

若场导入数据形式为csv，导出模型的 Resources 文件夹中，除rom.svg图标外，还存在Phi文件，命名方式与case文件导出命名方式相同，导出案例如下：

文件说明：

• Phi 文件：
  • 原理：包含降阶后的模态信息，用于场数据的重构。
  • 效果：Phi 文件是场模型推理的核心数据，位移叠加场包含四个 Phi 文件，分别对应 x、y、z 位移和叠加变量。
  • 建议：不要修改 Phi 文件，确保模态信息完整。

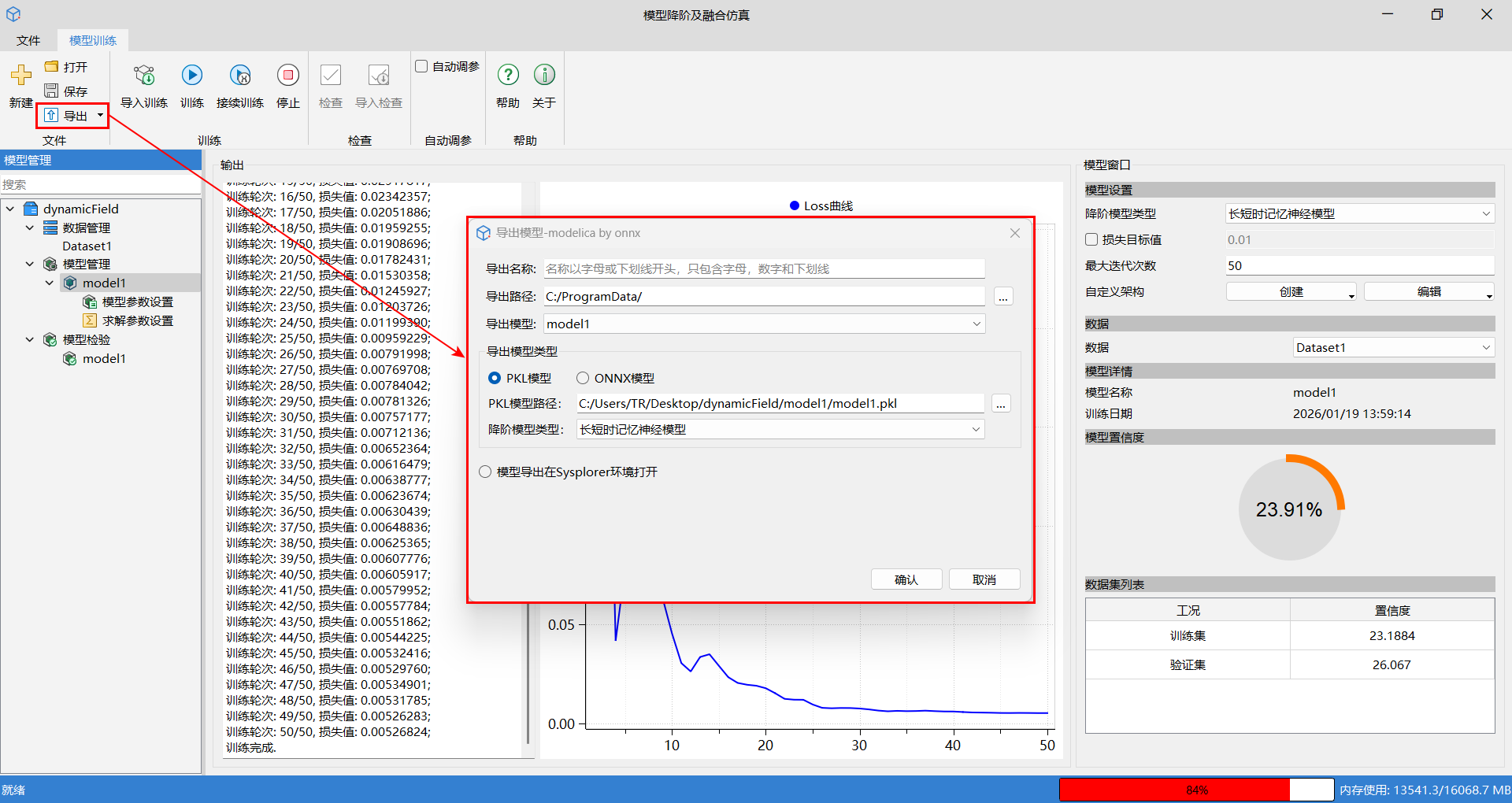

导出 ONNX 模型

如果选择导出 ONNX 模型，则单击导出模型类型中的 PKL 按钮。用户可以自定义模型名称和保存路径（这里 PKL 模型路径已经存在，用户不需要去修改。用户修改的导出路径最好和 PKL 模型路径在一个根目录下），导出完成后，会在 PKL 模型路径下找到保存好的 ONNX 模型。

如果用户已有一个 ONNX 模型，并且期望将该 ONNX 模型导出为 Modelica 降阶模型，则可以先创建一个新项目然后导入数据，选择好输入输出后，不进行训练，直接单击导出。在导出模型类型单击 ONNX 按钮，然后找到指定路径下的 ONNX 模型，导出即可。

参数说明：

• 模型名称：

  • 原理：定义导出模型的标识符，用于在 Modelica 中引用该模型。
  • 效果：模型名称影响 Modelica 代码中的模型实例化和文件命名。

• 保存路径：

  • 原理：指定导出模型的存储位置，决定模型文件的物理位置。
  • 效果：保存路径影响模型文件的组织和管理。

• PKL 模型路径：

  • 原理：指定训练好的模型文件位置，作为导出的源文件。
  • 效果：PKL 模型路径必须正确，否则无法导出模型。

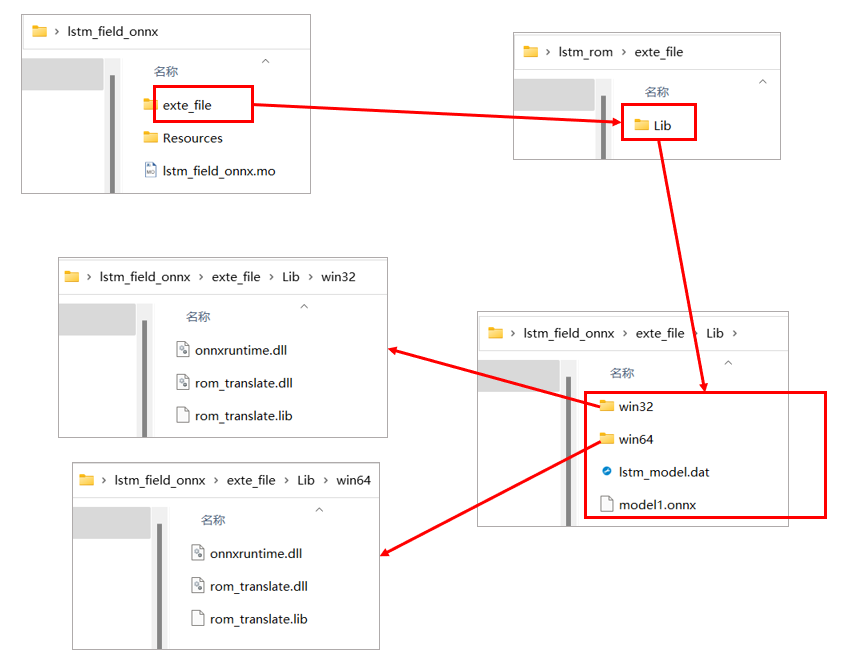

ONNX 导出文件中，关于系统数据与场数据的区别与 DLL 导出的区别相同，即场模型 ONNX 导出的 Resouces 文件中会存在*.case，*.geo以及Phi文件，此处不做过多赘述；ONNX 与 DLL 在 exte_file 文件夹中，存储的内容存在区别，具体如下：

完成导出后，本地会保存 Modelica 模型。

自定义算法导出选择自定义算法即可，无需选择具体算法类型。

导出位移叠加场模型

位移叠加场是对 x，y，z 三个位移分量与一个额外变量，共四个变量场分别完成降阶训练，后将四个降阶模型整合为统一模型，使该模型在仿真过程中既能够实现结构变形效果，又可基于叠加的变量完成渲染变色展示。

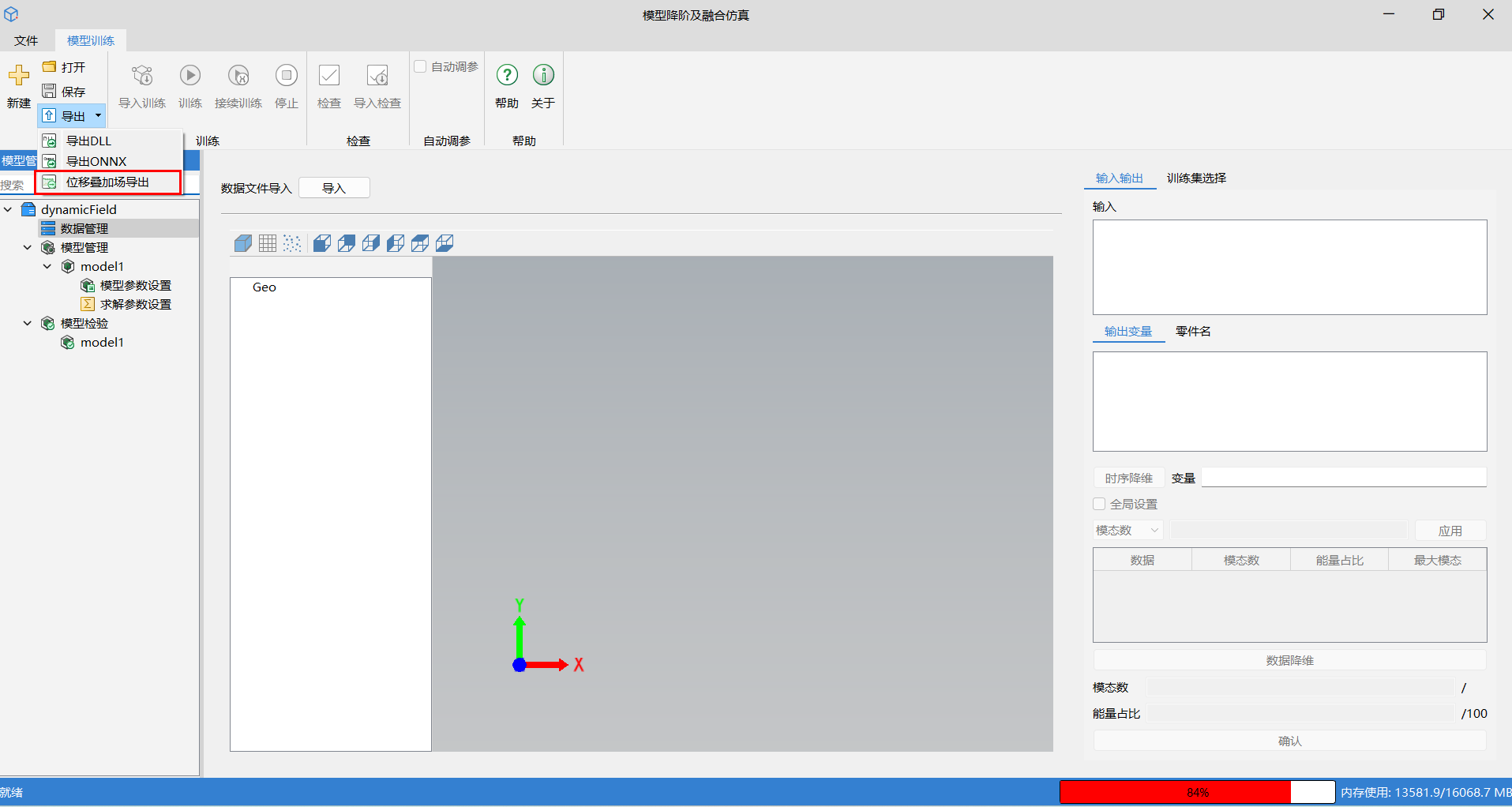

1 打开位移叠加场导出

在打开的场工程（动态静态均可）页面，单击菜单栏中的导出下拉选项，选择位移叠加场导出，打开位移叠加场的设置页面。

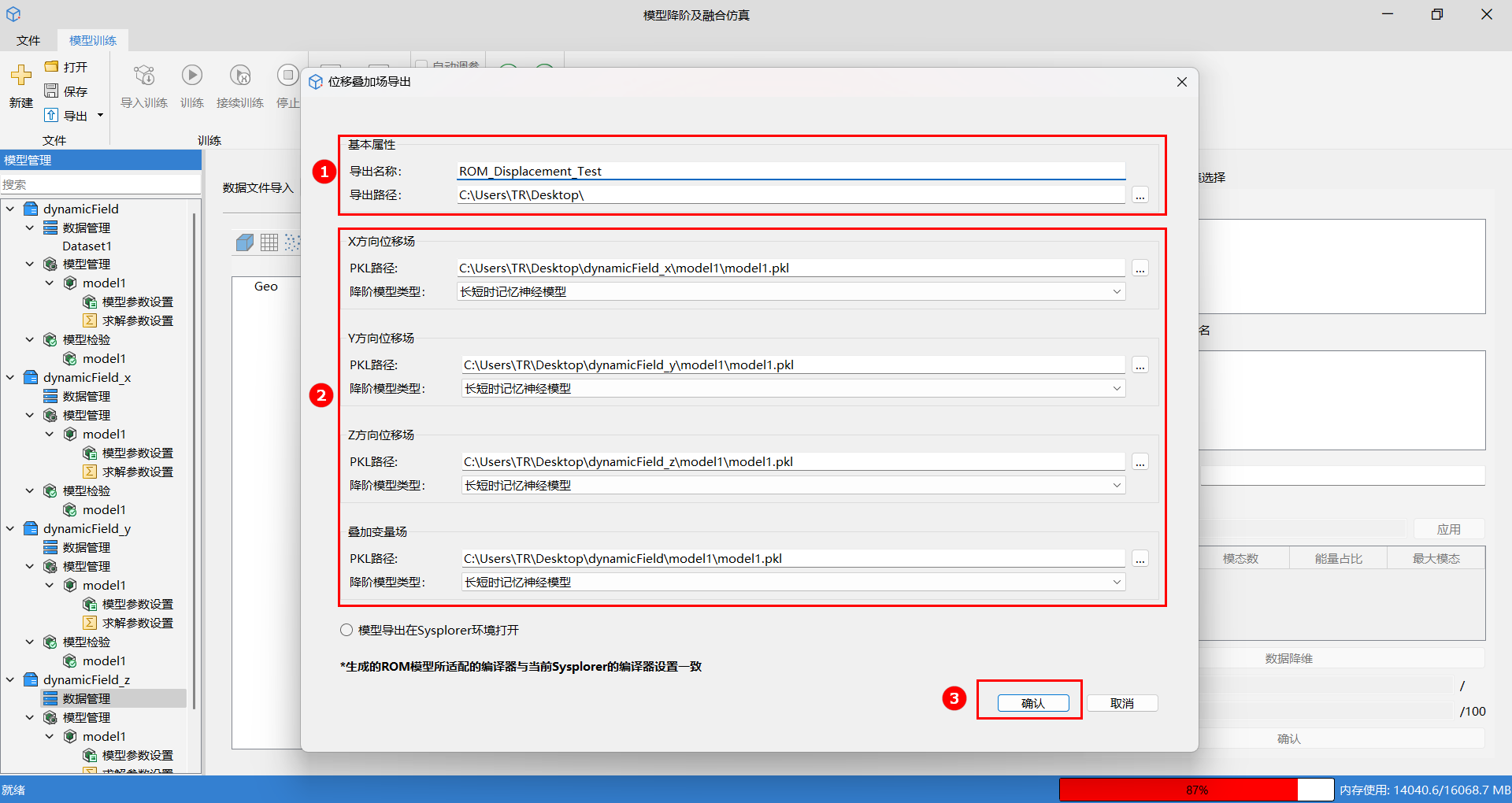

2 设置位移叠加场参数

在位移叠加场导出页面中，设置如下相应参数：

基本配置参数：

• 导出名称：定义导出模型的标识符；
• 导出路径：指定导出模型的存储位置。

场模型配置：

• X 方向位移场：设置 PKL 文件路径以及降阶模型类型；
• Y 方向位移场：设置 PKL 文件路径以及降阶模型类型；
• Z 方向位移场：设置 PKL 文件路径以及降阶模型类型；
• 叠加变量场：设置 PKL 文件路径以及降阶模型类型。

PKL 文件存放在项目文件夹中，训练后会刷新，需要对训练好的降阶模型及时进行保存。

设置参数后，单击确认即可。

参数说明：

• 导出名称：

  • 原理：定义导出模型的标识符，用于在 Modelica 中引用该模型。
  • 效果：模型名称影响 Modelica 代码中的模型实例化和文件命名。

• 导出路径：

  • 原理：指定导出模型的存储位置，决定模型文件的物理位置。
  • 效果：保存路径影响模型文件的组织和管理。

• PKL 文件路径：

  • 原理：指定训练好的模型文件位置，作为导出的源文件。
  • 效果：PKL 模型路径必须正确，否则无法导出模型。

• 降阶模型类型：

  • 原理：指定使用的降阶模型算法，如前馈神经网络、响应面等。
  • 效果：降阶模型类型影响模型的性能和适用场景。

3 导出文件结构

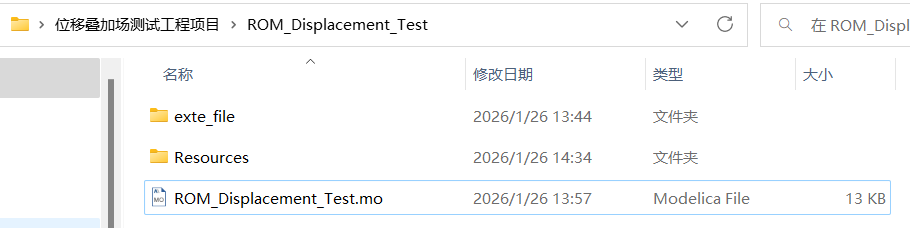

导出的位移叠加场模型文件夹整体结构与场模型导出结果相似，包含位移叠加场的 mo 模型，exte_file 文件夹以及 Resources 文件夹。

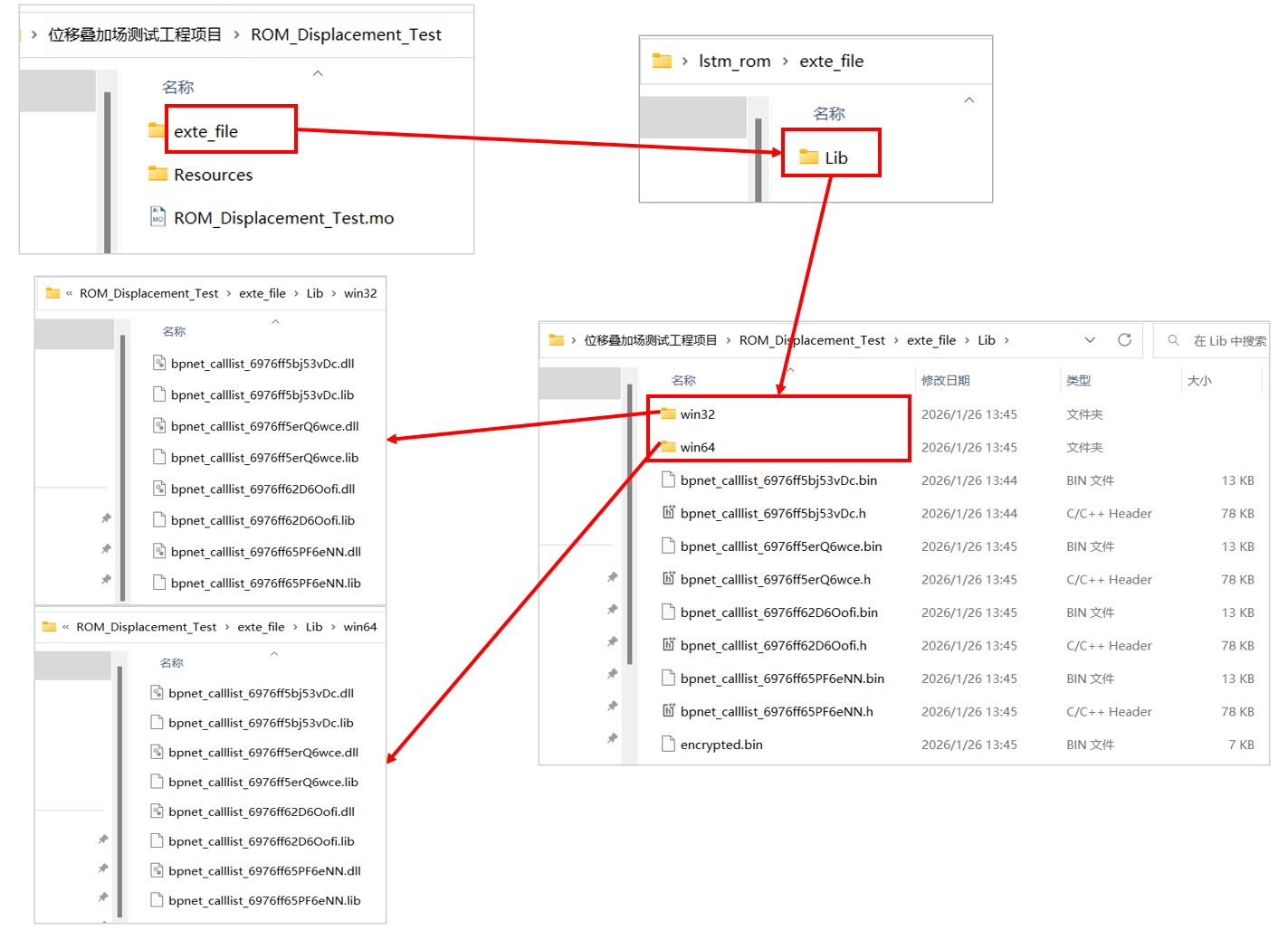

3.1 exte_file 文件夹

exte_file 文件夹中包含内容如下：

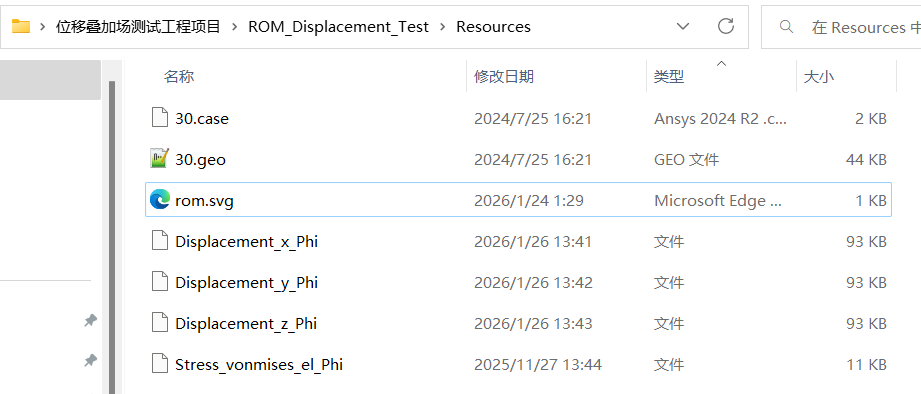

3.2 Resources 文件夹

Resources 文件夹中包含图标、四个Phi文件以及*.case，*.geo文件。

文件说明：

• Phi 文件：

  • 原理：包含降阶后的模态信息，用于场数据的重构。
  • 效果：Phi 文件是场模型推理的核心数据，位移叠加场包含四个 Phi 文件，分别对应 x、y、z 位移和叠加变量。
  • 建议：不要修改 Phi 文件，确保模态信息完整。

• .case 文件：

  • 原理：包含场数据的几何信息和拓扑结构，用于可视化。
  • 效果：.case 文件是场模型可视化的基础。
  • 建议：不要修改 .case 文件，确保几何信息完整。

• .geo 文件：

  • 原理：包含网格的几何信息和拓扑结构。
  • 效果：.geo 文件用于场数据的网格渲染。
  • 建议：不要修改 .geo 文件，确保网格信息完整。

提示

1. 当前项目为场降阶项目时，才可以选择导出位移叠加场模型；
2. 导出位移叠加场，需要具备四个场降阶的 PKL 文件，虽然界面仅需要 PKL 文件地址，但是导出时，会根据当前文件地址在同级文件夹中查找所需其他文件，所以建议每个降阶模型在保存 PKL 文件时，保留完整的工程项目文件夹；若未保存工程文件夹，仿真失败或无法可视化，可手动拷贝上述的 Resources 文件夹中所需文件。
