FilterBrowser

---

设置模型浏览器过滤模式。

语法

FilterBrowser(filter_type:int = OcafTreeFilter.Model)

说明

用于设置模型浏览器过滤模式。

提示

• 当工作台为多体设计状态，仅可以显示与多体设计相关的类型的内容，当工作台为流体设计状态，仅可以显示与流体设计相关的类型的内容，当传入类型与工作台设计状态不对应，则返回提示信息，同时空窗口下，不支持过滤，返回提示信息。

示例

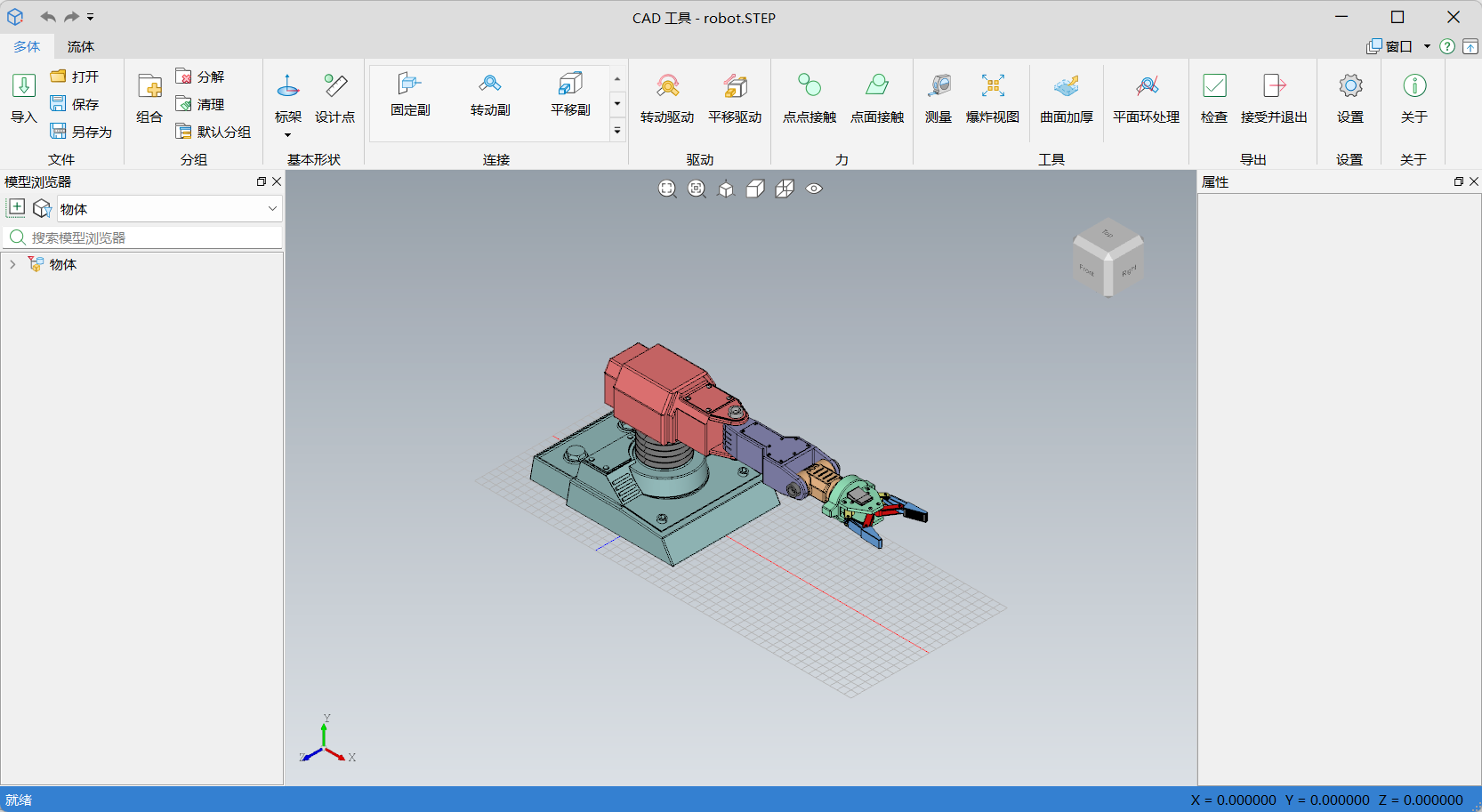

示例 1：调用 FilterBrowser 的多体设计示例

演示多体设计下如何设置模型浏览器过滤模式。

OpenCadWindow()
ImportCad(GetInstallationDirectory() + "/Docs/Interface/Samples/SysplorerAPI/CADToolPy/robot.STEP")
SwitchWorkbenchType(CadWorkbenchType.MultiBody)
FilterBrowser(OcafTreeFilter.Body)

结果： True

示例 2：调用 FilterBrowser 的流体设计示例

演示流体设计下如何设置模型浏览器过滤模式。

OpenCadWindow()
ImportCad(GetInstallationDirectory() + "/Docs/Interface/Samples/SysplorerAPI/CADToolPy/rotorcraft_fuel_system.STEP")
SwitchWorkbenchType(CadWorkbenchType.Fluid)
FilterBrowser(OcafTreeFilter.Port)

结果： True

输入参数

• filter_type - OcafTreeFilter 类型，表示模型浏览器过滤模式。多体设计下，可选变量如下：OcafTreeFilter.Model：模型。OcafTreeFilter.Body：零件、分组或子物体。OcafTreeFilter.UngroupPart：未编组零件。OcafTreeFilter.Marker：标架。OcafTreeFilter.DesignPoint：设计点。OcafTreeFilter.Connector：连接。OcafTreeFilter.JointMotion：驱动。OcafTreeFilter.Force：力。OcafTreeFilter.Material：材料。流体设计下，可选变量如下：OcafTreeFilter.Model：模型。OcafTreeFilter.Body：零件。OcafTreeFilter.Slice：切片。OcafTreeFilter.Port：流体端口。OcafTreeFilter.Medium：介质。OcafTreeFilter.Force：力。
  数据类型：int

返回值

bool (True 或 False)：表示函数执行的成功或失败状态
