# 含分布式电源的微电网控制系统
本文介绍一个含光伏电源和蓄电池的微电网并网控制系统。该系统设计旨在研究工业园区场景下，光伏电源与储能电池并网运行的控制策略和动态响应特性。
# 原理概述
光伏电源通过 Boost DC/DC 变换器接入直流母线，利用电导增量法实现最大功率点追踪（MPPT）；蓄电池通过双向 DC/DC 变换器接入直流母线，采用电压电流双闭环的下垂控制策略进行充放电调节。系统进一步通过逆变器实现与三相交流电网的交互，为工业园区提供稳定的交流负荷电能供应。
# 基于 Sysplorer 的含分布式电源的微电网控制系统数字化设计与仿真

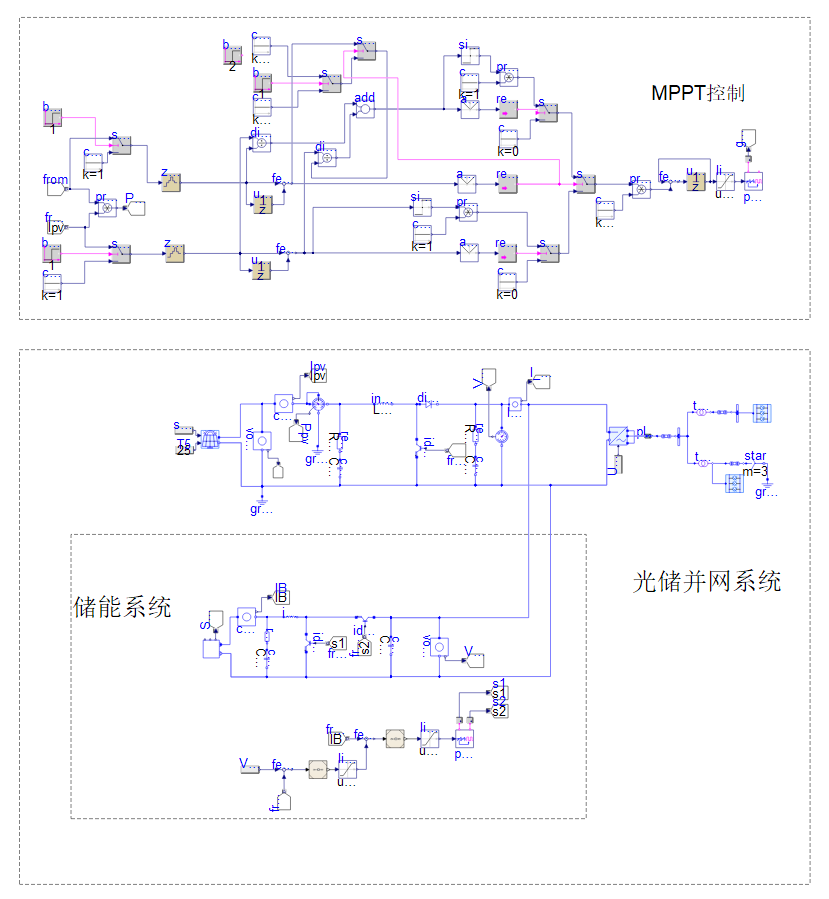

完整的 Modelica 模型如下图所示：
模型结构中所有组件来自于以下模型库：
| 模型库名称 | 描述 |
|---|---|
| Modelica 标准库 | 提供基础 Modelica 模型和函数 |
| TYElectrical 基础电气模型库 | 提供丰富的基础电气模型 |
| TYElectricPower 电力系统模型库 | 提供丰富的电力系统组件模型 |
| Sysblock 模块库 | 提供额外的控制建模组件 |
该系统构建包括多种光伏电源、储能系统和负荷模型的精细化工业园区微电网模型，采用 MPPT 控制算法使太阳能得到充分利用，采用下垂控制算法进行储能装置充放电控制，实现在不同光照条件和负载波动情况下的动态模拟，实现分布式电源和储能系统的协调优化问题。
# 仿真结果分析

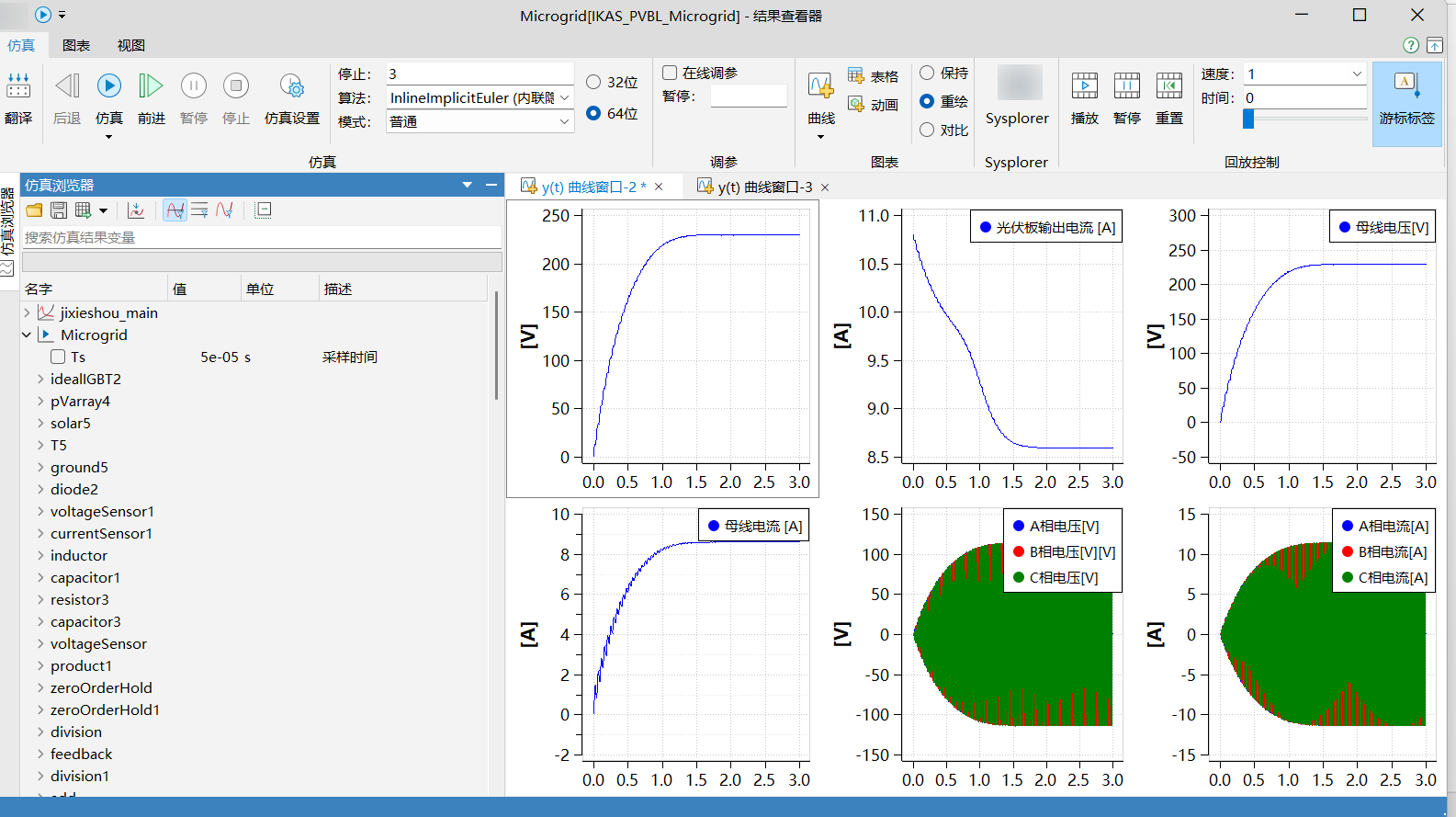

单击仿真，查看仿真结果。待仿真结束后，结果如下图所示，从仿真结果来看，光伏电源的发电电压和电流在 MPPT 调节下稳定在最大功率点，发电功率通过下垂控制算法进行合理分配，其中一部分供给负载，其余部分储存于储能系统中。
# 案例来源
基于埃克斯工业有限公司的企业应用验证项目《基于 MWORKS 的含分布式电源的微电网控制系统数字化设计与仿真》。
