高压共轨喷油器

---

高压共轨喷油器是现代柴油发动机核心组件之一，与传统的机械式喷油器相比，高压共轨喷油器能提供更精确的喷油控制，进而提高燃油效率、减少排放并提升发动机的性能。

原理概述

高压共轨电喷技术是指在由高压油泵、压力传感器和电子控制单元（ECU）组成的闭环系统中，将喷射压力的产生和喷射过程彼此完全分开的一种供油方式。以下是对高压共轨系统的简要介绍：在该系统工作工程中，低压燃油泵将燃油从油箱中抽出，并初步加压后送入高压油泵，高压油泵进一步将燃油加压至数百至上千巴，加压后的高压燃油被送入共轨管中。共轨腔能够蓄积高压燃油并消除燃油中的压力波动，确保燃油压力的稳定性。ECU 根据发动机的工作状态和预设的控制策略，通过控制喷油器上的电磁阀来实现燃油的精确喷射，喷油量的大小取决于共轨内的燃油压力和电磁阀开启时间的长短。

高压共轨喷油器

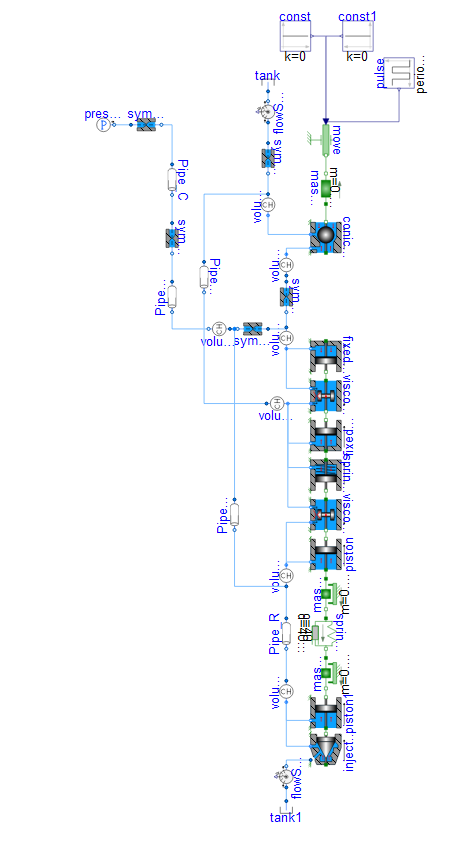

完整的 Modelica 模型如下图所示：

模型结构中所有组件来自于以下模型库：

模型库名称	描述
Modelica 标准库	提供基础 Modelica 模型和函数
TYOilMedia 液压介质模型库	提供液压油等介质的模型
TYHydraulics 液压模型库	提供液压系统建模所需的组件
TYHydraulicComponents 液压元件设计模型库	提供液压系统建模所需的相关元件

高压共轨喷油器的组成模型包含了多个关键部件，如喷油阀、喷孔、弹簧、电磁驱动系统、高压燃油供应系统以及控制系统等。利用外部输入信号模拟电磁驱动，喷油控制系统则由球阀芯，活塞，喷嘴阀芯及节流阀和管道等组成，同时考虑了喷油器系统的摩擦与泄漏。在高压共轨喷油器模型搭建前对模型作出以下简化和假设：

• 整个系统为绝热模型，燃料的温度保持不变；

• 将电控喷油器和电磁阀的运动件的质量作为一个整体；

• 电磁阀作为一个驱动机构，仅考虑其驱动特性，即开启起点和开启脉宽。

仿真结果分析

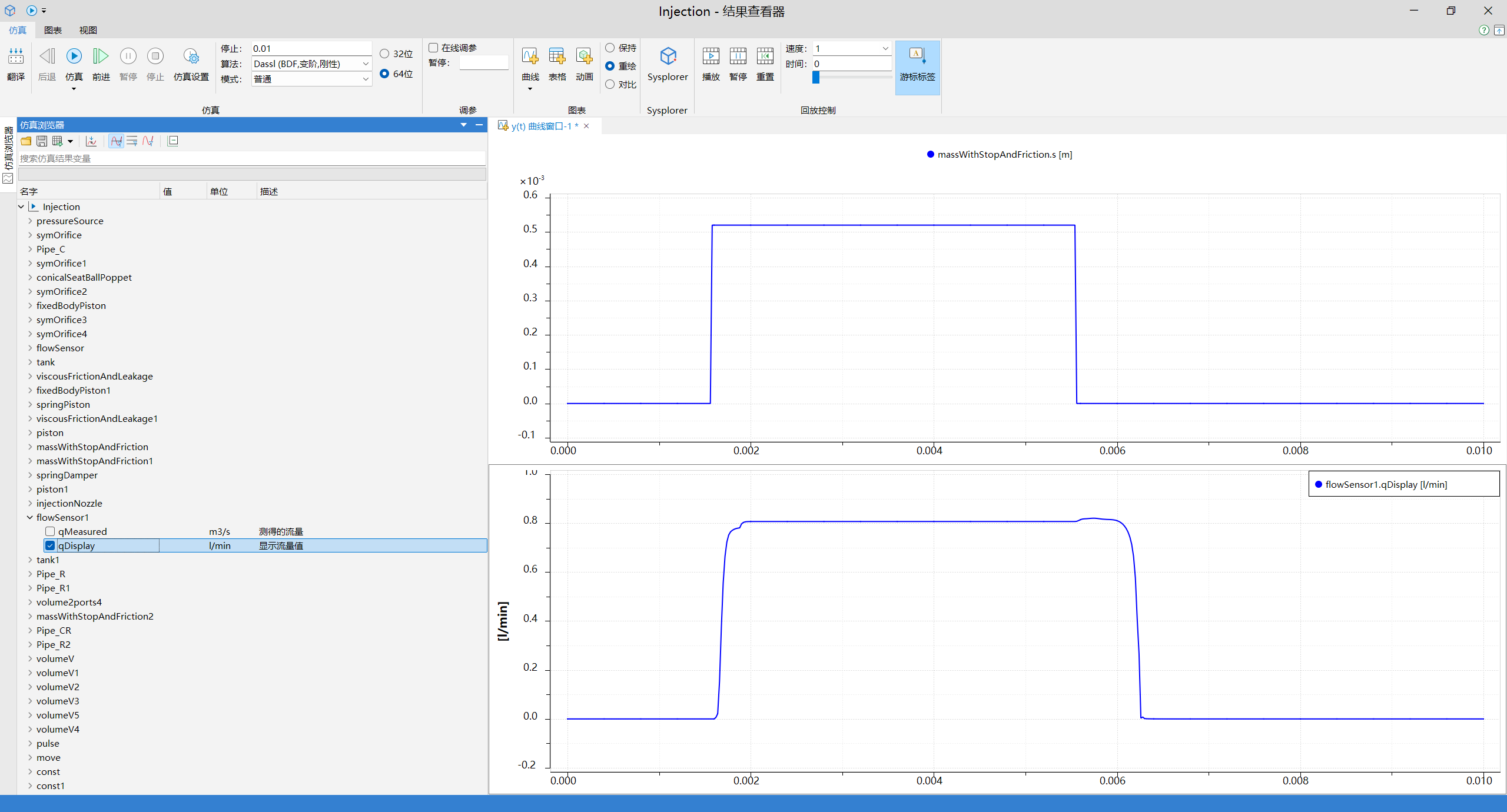

打开模型，单击仿真后，结果如下图所示：

通过上述仿真结果可以看出，喷油器的流量随电磁阀开启和关闭状态同时变化，电磁阀关闭时会有一定的滞后现象，这和液压系统中的电磁阀开关特性和管道长度有关。
