# 新型电力源网荷储综合系统
本案例介绍源网荷储综合系统，构建包含电能存储、可再生能源发电和并网仿真的微电网系统，实现对 VSG 并网过程的精确仿真。
# 原理概述
源网荷储综合系统是一种整合电源侧、电网侧、负荷侧、储能侧资源的新型电力系统运行模式，核心是通过协同优化，实现电力供需实时平衡与高效利用，提升系统灵活性和稳定性。本文主要以系统中的光伏发电模型（电源侧）、储能模型（储能侧）、VSG 逆变并网系统（电网侧）为例对系统进行描述。
# 新型电力源网荷储综合系统
- 光伏发电模型
在打开模型前，需要在 Syslab 中加载executable_pv.jl文件，文件路径：%Sysplorer 安装路径%/Docs/EleLib/Samples/ExampleFile/Demo_EnergySystem/PVmodel/executable_pv.jl，运行文件，得到结果后打开 Sysplorer 模型。
- 储能模型
在打开模型前，需要在 Syslab 中加载executable_engry.jl文件，文件路径：%Sysplorer 安装路径%/Docs/EleLib/Samples/ExampleFile/Demo_EnergySystem/Engrymodel/executable_engry.jl">executable_engry.jl，运行文件，得到结果后打开 Sysplorer 模型。
- VSG 逆变并网系统
模型结构中所有组件来自于以下模型库：
| 模型库名称 | 描述 |
|---|---|
| Modelica 标准库 | 提供基础 Modelica 模型和函数 |
| TYElectrical 基础电气模型库 | 提供丰富的基础电气模型 |
| TYElectricPower 电力系统模型库 | 提供丰富的电力系统组件模型 |
| TYThermoFluidSys 基础热流体模型库 | 提供管道、换热器等常见的热流系统模型 |
| TYMedia 热流介质模型库 | 提供常见的热流介质模型 |
其中各系统的组成如下：

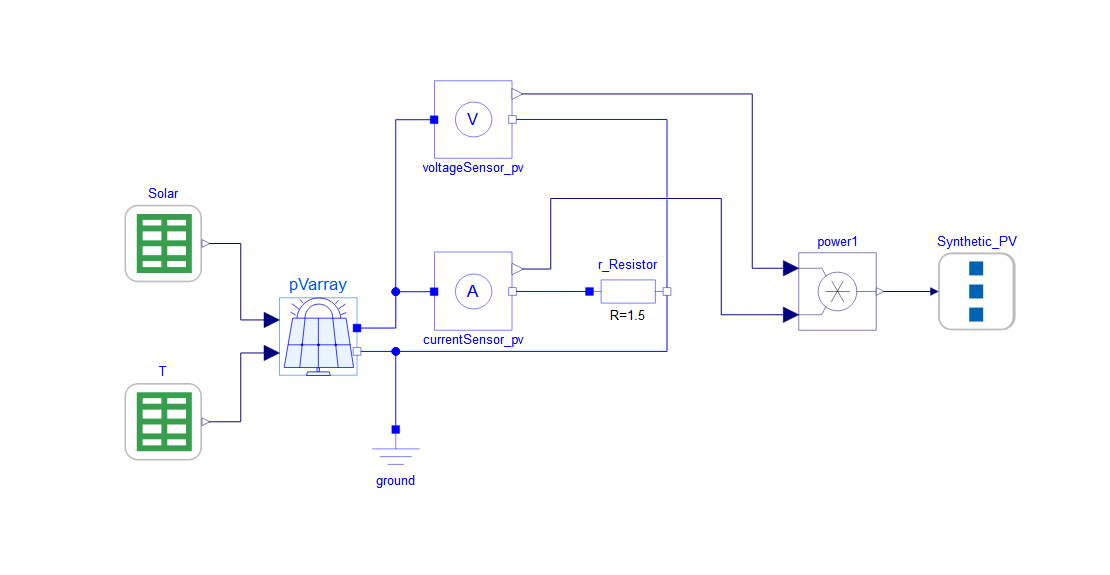

- 光伏发电模型由光伏阵列、电压传感器、电流传感器、电阻、功率合成模块、timetable 插值表组件组成；

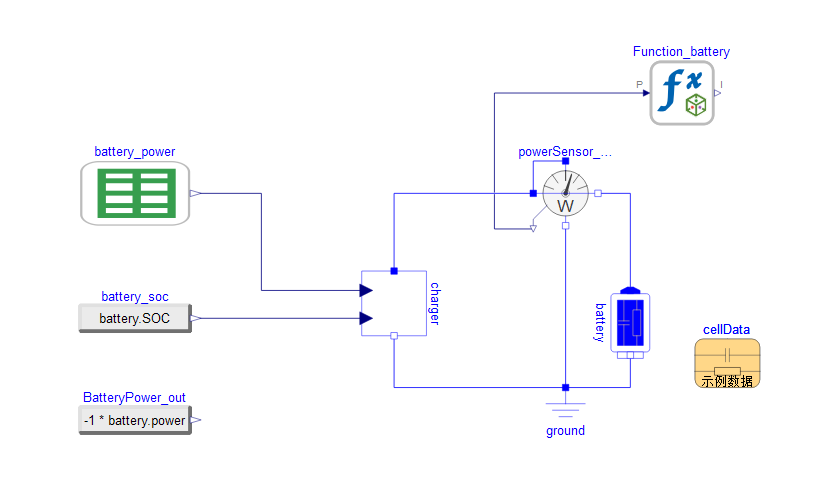

- 储能模型由 battery control 模块、功率传感器、储能电池模型、Function 功能模块、timetable 插值表组件组成；

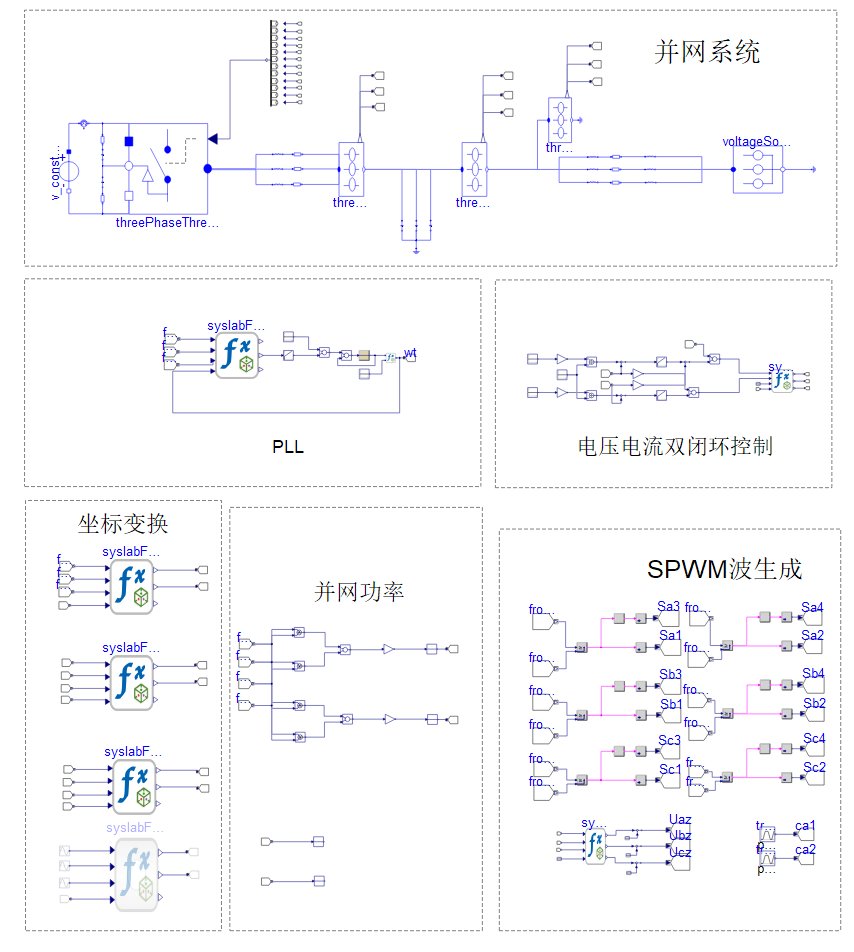

- VSG 模型由 DC/AC 逆变器、LCL 滤波器、锁相环、PQ 控制、坐标变换、SPWM 波生成模块组成。
# 仿真结果分析
光伏发电模型

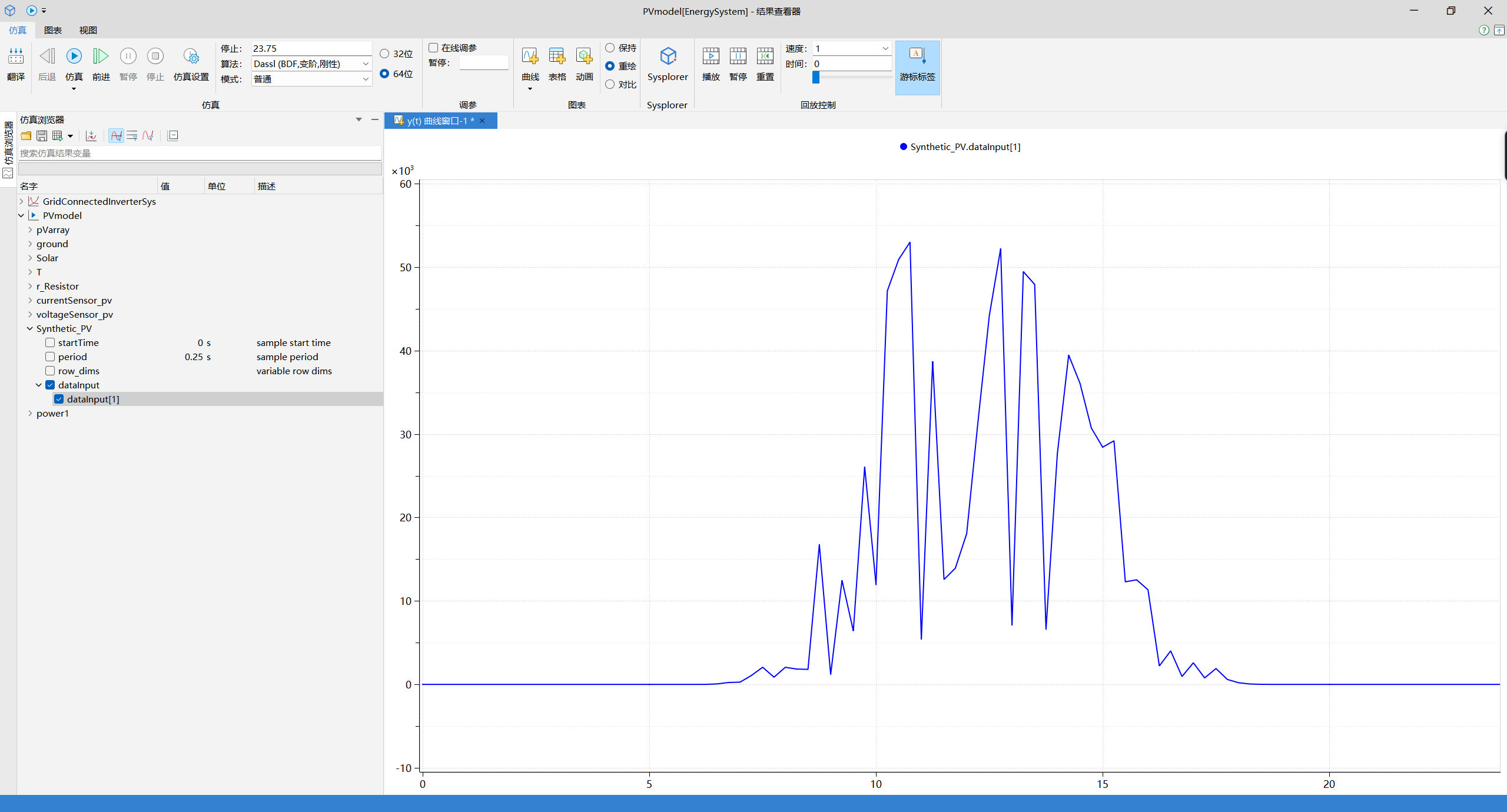

在 Syslab 完成仿真后，单击 Sysplorer，跳转到 Sysplorer 软件中，单击仿真，仿真结果如下图所示：
从仿真结果来看：该模型可以依据输入的预期光照数据以及预期温度数据，结合光伏组件的各项参数信息，与弃光数据进行综合计算，进而输出光伏发电功率随时间变化的曲线。
储能模型

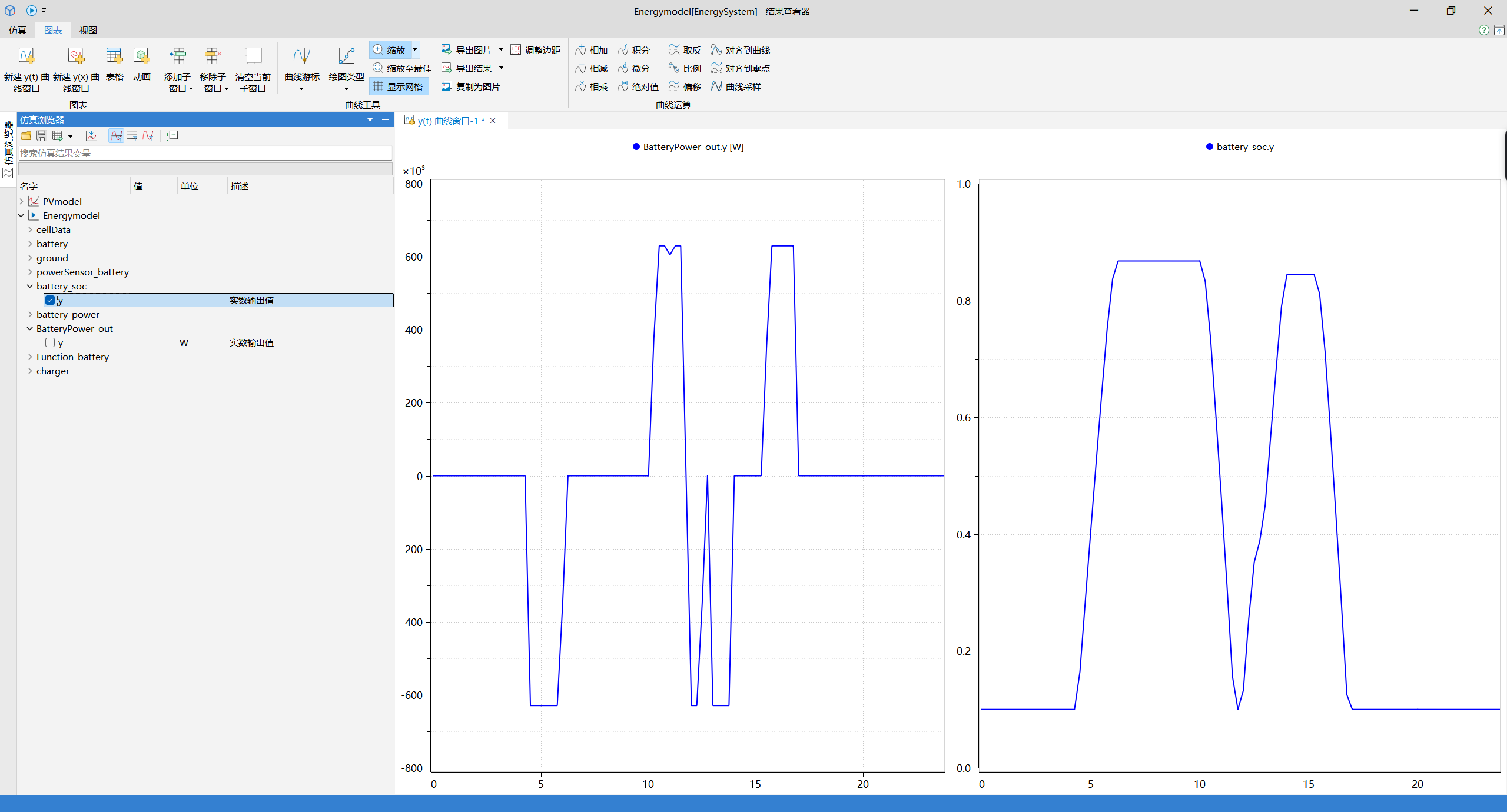

完成 Syslab 仿真后，在 Sysplorer 软件中，单击仿真，仿真结果如下图所示：
从仿真结果来看：该模型可以实现电能的存储与释放，从而在电网负荷波动时提供动态功率支撑，平抑供需差异。
VSG 逆变并网系统

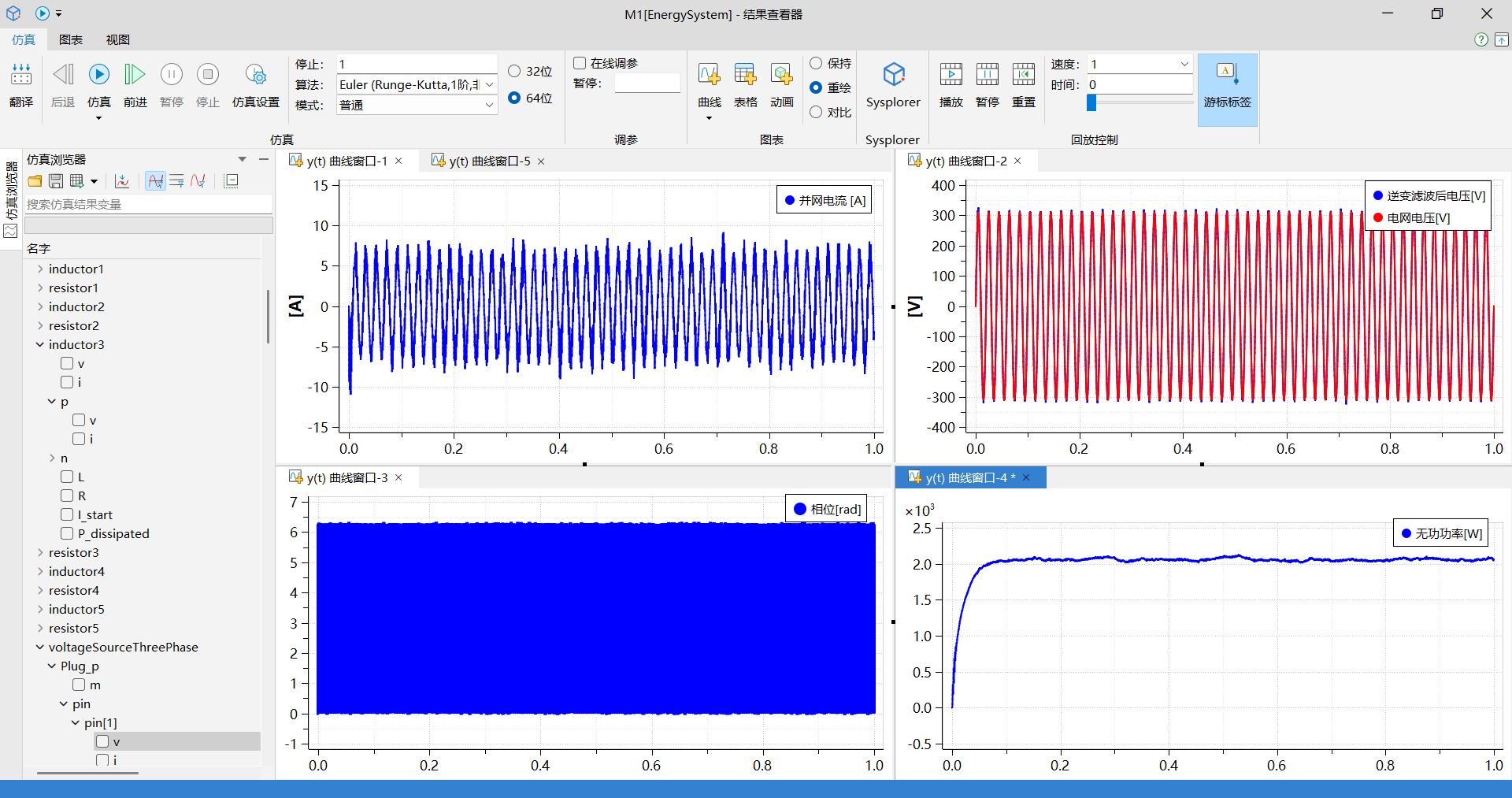

完成 Syslab 仿真后，在 Sysplorer 软件中，单击仿真，仿真结果如下图所示：
从仿真结果来看：该模型可以实现逆变并网过程，直流电压经逆变器逆变及滤波处理后可完成电流并网；并网控制器采用电压-电流双闭环控制策略，确保并网电压与电网电压同频同相位，达成单位功率因数并网。
# 案例来源
基于长园科技集团股份有限公司的企业应用验证项目《基于 MWORKS 的新型电力系统源网荷储综合仿真验证项目》。
