燃料电池模型库

---

概述

TYFuelCellSys 燃料电池模型库，包括电堆、空气压缩机、加湿器等模型。用户可根据实际需求搭建质子交换膜燃料电池（PEMFC）系统模型。该库可应用于燃料电池系统的设计分析与仿真验证，例如电堆设计参数对性能的影响分析、基于模型的 ECU 控制策略开发、氢燃料电池汽车的性能分析等。

功能要点

• 电堆内部状态的监测分析

  充分考虑电池内部电化学、热力学、物质传递、多孔介质等因素，能够直观监测电流密度、气体浓度、压力、温度、含水量等状态参数。

• 具备多颗粒度的电堆模型

  提供不同粒度的 PEMFC 电堆模型，用户可以通过外部极化特性数据描述电池性能，也可以采用颗粒度较细的模型研究不同参数变化对燃料电池性能的影响。

• 燃料电池系统的设计与验证

  提供丰富的燃料电池系统附件装置及控制器模型，包含氢气循环泵、空压机、加湿器、水泵、热交换器等重要部件，支持燃料电池系统部件级、子系统级、系统级设计与验证。

模型库目录

燃料电池系统模型库提供了质子交换膜燃料电池系统构成所需的零部件模型，如电堆、散热器、换热器、水泵、空气压缩机、加湿器等模型，能够实现电堆内部状态参数的监测，开展燃料电池系统的仿真分析和设计验证。

名称		描述
UsersGuide	用户指南	提供模型库概述、联系方式、版本说明等介绍文档
System	系统属性和默认值	提供系统属性与默认值，包括环境、流向、初始化
PEMFC	质子交换膜燃料电池	提供不同粒度的质子交换膜燃料电池模型
Media	介质库	提供燃料电池阴极、阳极的混合气介质
Sources	边界库	提供燃料电池系统仿真的边界条件
Accessories	附件库	提供燃料电池系统的附件，如热交换器，氢气循环泵，冷凝器等
Sensors	传感器库	提供传感器模型，测量压力、流量、湿度等参数
Interfaces	接口库	提供模型库组件的接口，可用于模型组件的二次开发

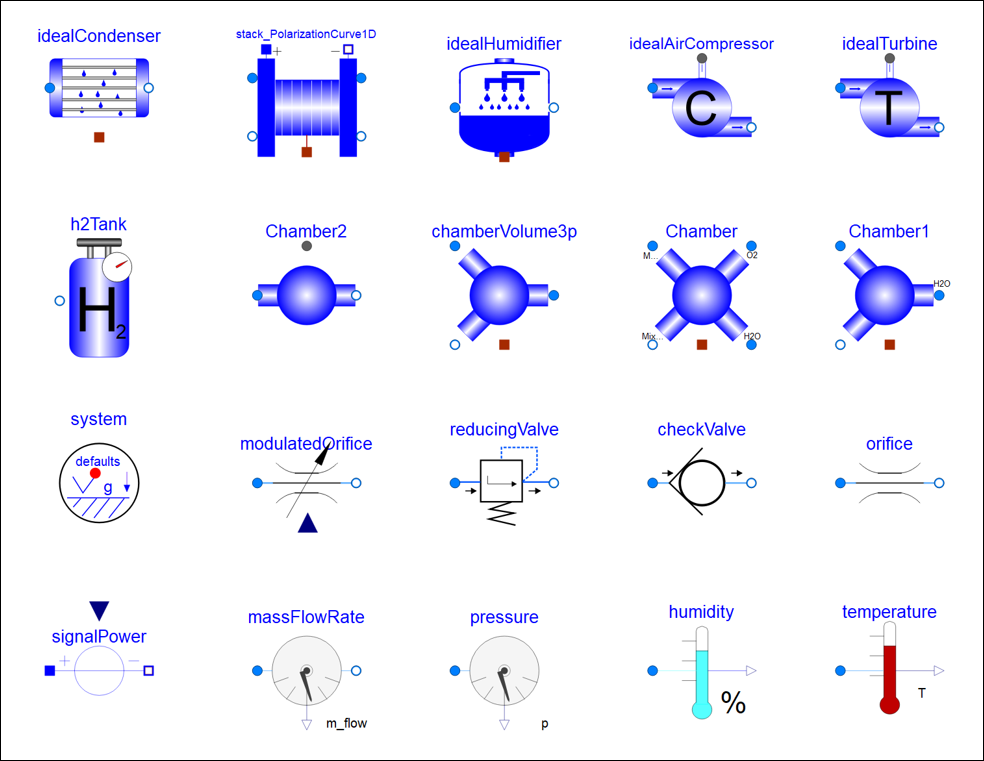

主要模型

应用场景

• 电堆性能评估与设计参数优化

  支持对电堆进行性能评估与验证，计算产热散热量，优化设计参数。

• 燃料电池系统性能设计与动态特性分析

  根据燃料电池的总体技术要求，实现电池系统性能设计，仿真分析系统的动态特性。

• 燃料电池控制策略设计

  支持快速搭建燃料电池系统模型，实现系统控制策略的快速设计与验证。

• 燃料电池系统台架试验的测试验证

  支持仿真设计数据与台架试验数据对比，验证燃料电池系统设计参数与控制策略。

应用案例

基于 TYFuelCellSys 燃料电池模型库，结合某氢燃料电池发动机系统，通过集成电堆、空气子系统、冷却子系统、氢气子系统以及控制策略模型，构建燃料电池系统模型，计算得到额定功率、怠速功率、启动响应时间等系统设计指标，完成燃料电池系统的性能评估、参数优化，为零部件的选型与自主设计提供依据。通过仿真设计数据与台架试验数据的对比，完成系统测试验证。

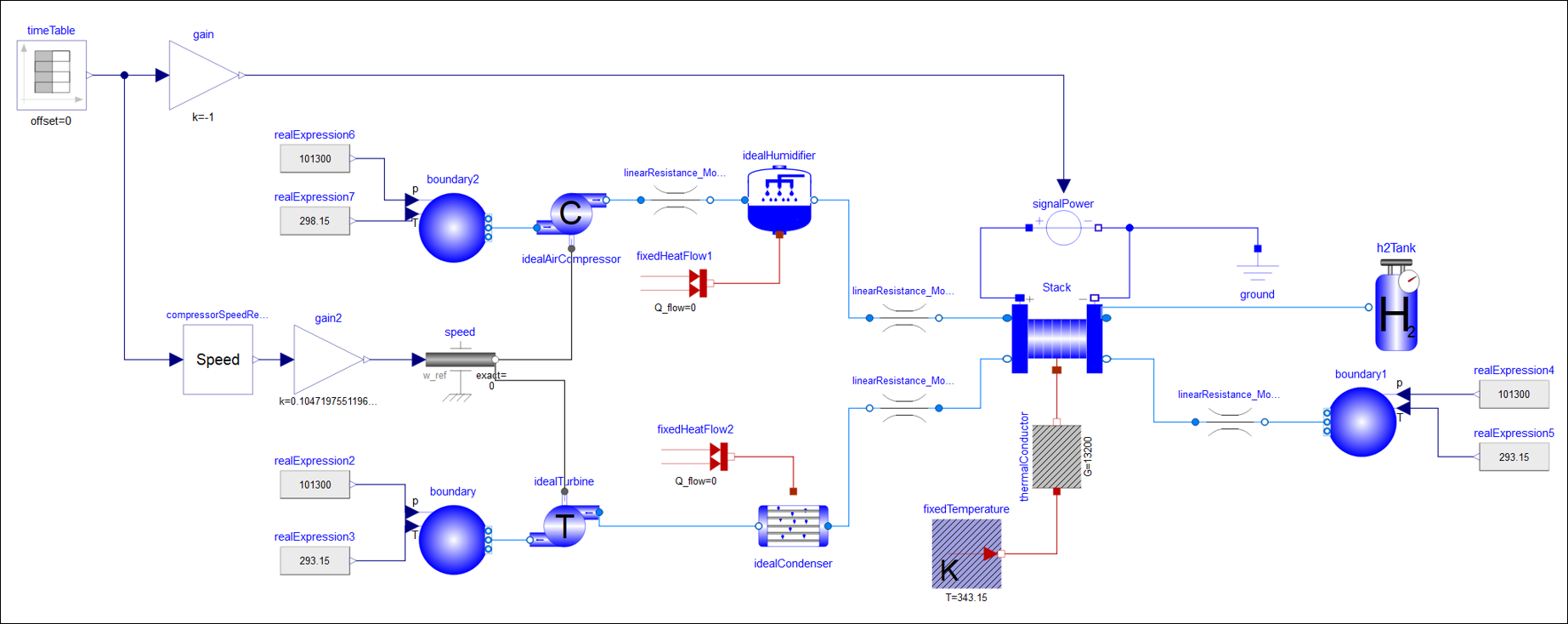

系统模型：

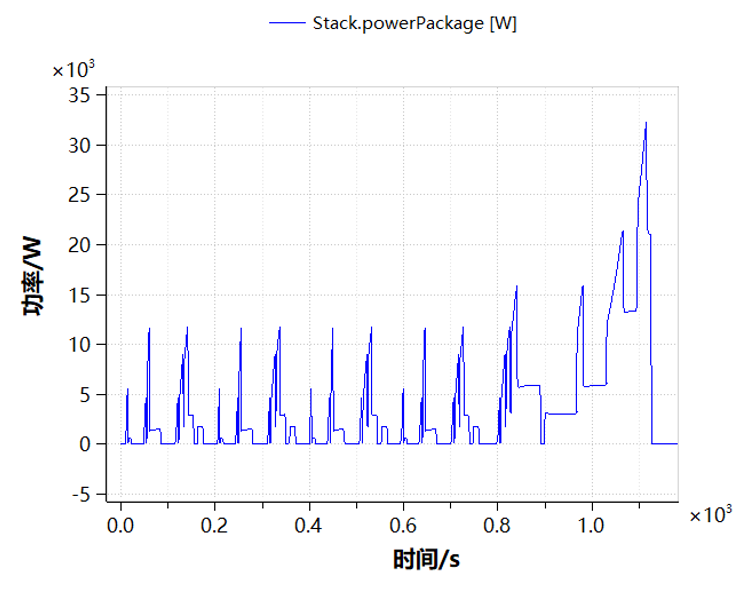

电堆功率：

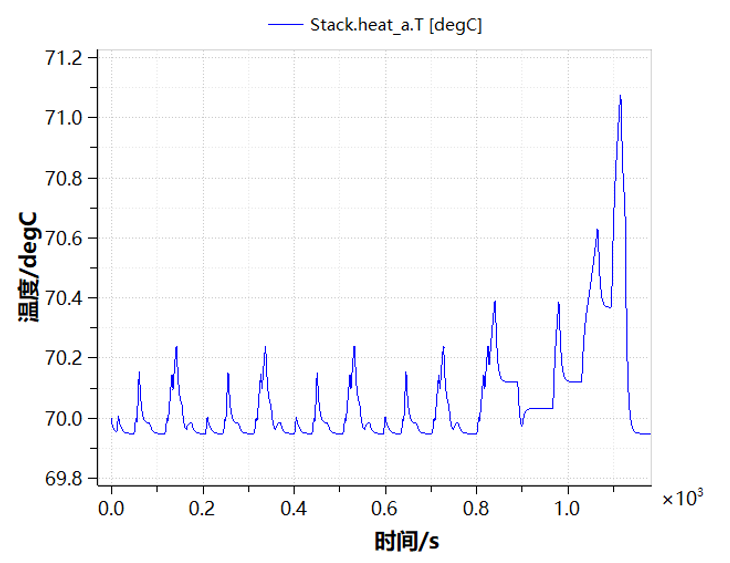

电堆温度：
