仿真实例管理

---

为了避免自动生成的结果目录占用过多的磁盘空间，在仿真浏览器上，默认允许保留 2 个实例（进入仿真 > 仿真设置 > 输出中可修改保留数目）。仿真实例数目达到上限时，生成的新实例将覆盖之前的仿真结果。

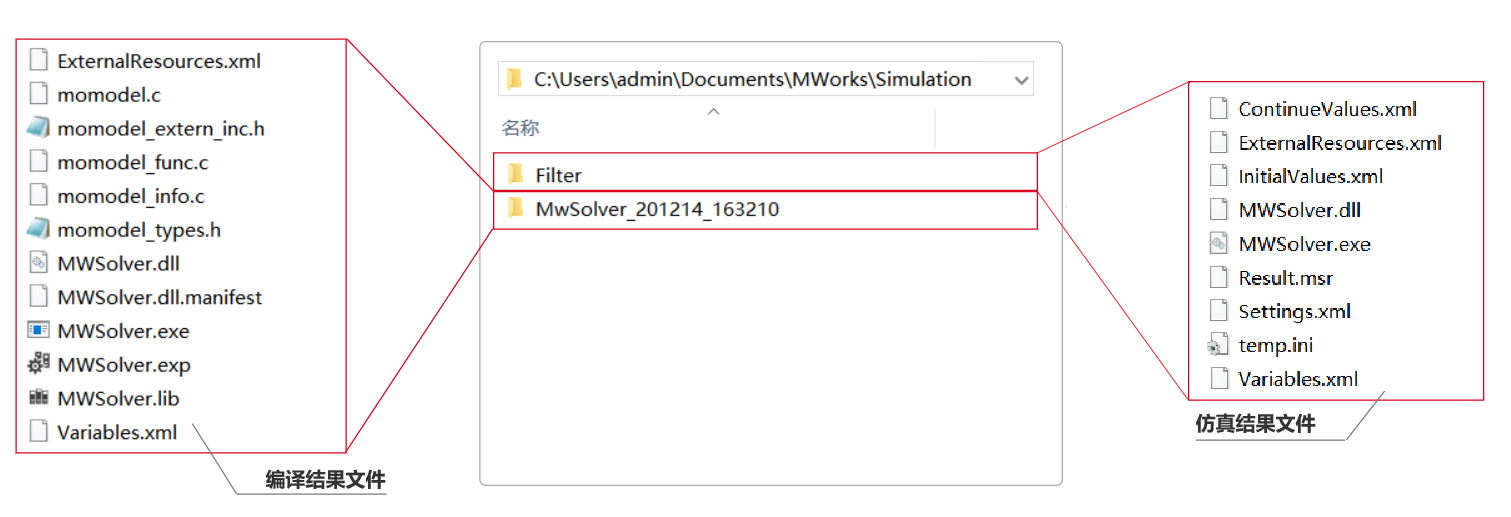

实例目录结构

Sysplorer 采用结构化的目录层次来管理不同模型相关的仿真实例，并约定将 C:\\Users\\{User}\Documents\MWORKS\Simulation 作为仿真结果文件的默认存储目录。默认情况下，所有模型的仿真结果文件均位于该目录之下，并采用两级目录来管理不同模型与不同实例相关的仿真结果文件。

• 一级目录

  • 多个子文件如 Filter、Filter-1，存放生成的仿真结果；

  • 编译结果文件，文件夹名称形如MwSolver_201214_163210，其中 “201214_163210” 为软件启动的时间。

• 仿真结果二级文件

  • 接续仿真值文件（ContinueValues.xml）

  • 外部资源文件数据（ExternalResources.xml）

  • 参数初值数据（InitialValues.xml）

  • 可执行的求解器文件（MWSolver.exe）

  • 求解结果文件（Result.msr）

  • 求解选项文件（Setting.txt）

  • 变量文件（Variable.xml）

• 编译结果二级文件

  • 外部资源文件数据（ExternalResources.xml）

  • 模型相关的 C 文件（momodel.c等）

  • 求解器调用的动态链接库文件（MWSolver.dll）

  • 可执行的求解器文件（MWSolver.exe）

  • 变量文件（Variables.xml）

提示

目录中的编译结果文件，所有模型共用，每执行一次编译，覆盖更新一次。

添加仿真实例

可通过以下两种方法向仿真浏览器中添加仿真实例：

• 仿真模型

  仿真模型，仿真浏览器中创建以当前仿真模型的实例。

• 打开仿真结果文件

  在仿真浏览器工具栏中单击，弹出窗口中选择本地的仿真结果文件，该仿真结果文件被加载至仿真浏览器中，并生成仿真实例。

  通过本地文件添加的仿真实例默认为状态。

仿真实例标签

在仿真实例（根节点）前有不同的标签，标识实例不同的情形。

• ：常规状态，在执行新的仿真时，若仿真结果数量超过上限（进入仿真 > 仿真设置 > 输出中可修改保留数目），则删除该结果；

• ：该实例中存在被绘制曲线的变量。在新的仿真时，该实例也将自动保留，不会被删除，除非取消变量的选择状态；

• ：编译或仿真失败的实例，将鼠标放置在警告图标上，显示失败信息；

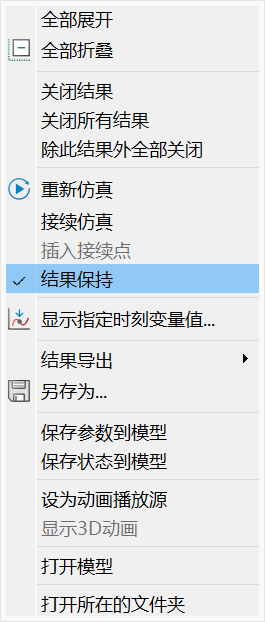

• ：在执行新的仿真时，该实例将永远不会被自动删除。在实例上下文菜单中，可以通过修改结果保持勾选状态，来决定实例是否保留；



• ：该实例为动画播放源。

若实例中同时含有以上多个情况，实例仅显示优先级最高的标签，各标签显示的优先级为 > > > > 。

保存仿真实例

模型仿真后，系统自动将仿真结果保存在主页标签页的选项 > 环境 > 系统目录的仿真结果目录里。

另存为操作支持将当前仿真实例保存到指定的目录。

移除仿真实例

移除操作支持从仿真浏览器中移除仿真实例。

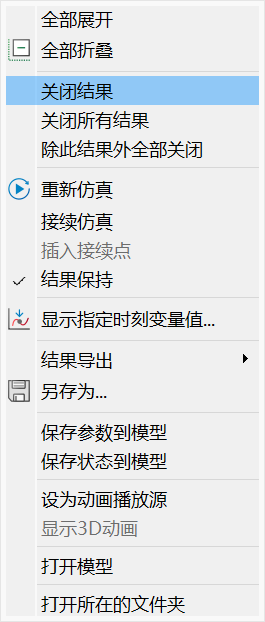

在仿真浏览器中，右击需要移除的实例节点（根节点），在上下文菜单中选择关闭结果，仿真浏览器将移除该实例，资源管理器中仍保留该实例的结果文件。

若在上下文菜单中选择关闭所有结果，则仿真浏览器内所有的仿真实例均会被移除。
