# 四质量传动轴系统

本文使用 TYMechanics 基础机械模型库、TYDriveline 传动系统模型库进行拖拽建模，创建简化四质量传动轴系，展示传动系统模型的示例。

# 案例介绍

传动轴系是机械系统中实现动力传输的关键部件组合，主要功能是将动力源（如发动机、电机）的扭矩传递至执行机构（如车轮、螺旋桨等），并适应复杂工况下的空间位置变化与动态载荷。该系统广泛应用于车辆、机床、船舶等领域，通过合理的结构设计与参数匹配，既能高效传递动力，又能抵御振动、磨损等工况挑战，是机械传动可靠性的重要保障。

本案以一个由理想齿轮箱、弹簧阻尼、万向节、轴段等模型组成的简化四质量传动轴系为基础，模拟车辆中传动系统的运动变化，分析传动轴中各部分的转动状态和振动状态。

# 相关组件

经过模型分析后，传动轴模型中对应的模型组件如下表所示：

模型名称 模型英文名称 模型路径
转动惯量 Inertia TYMechanics.Rotational.Components.Inertia
理想齿轮箱 GearBox TYMechanics.Rotational.Components.GearBox
转动弹簧阻尼 SpringDamper TYMechanics.Rotational.Components.SpringDamper
转动阻尼 Damper TYMechanics.Rotational.Components.Damper
固定端 Fixed TYMechanics.Translational.Components.Fixed
外力矩 Torque TYMechanics.Rotational.Sources.Torque
万向节 CardanJoint TYDriveline.CouplingElements.CardanJoint
轴段 ShaftSegment TYDriveline.CouplingElements.ShaftSegment

# 物理模型

  1. 进入文件 > 新建 Modelica 模型 > model…。

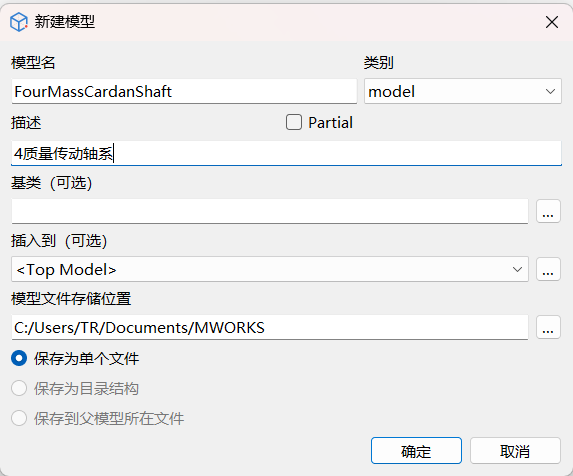

  2. 在新建模型面板中，填写模型名为FourMassCardanShaft，描述为4质量传动轴系。

  3. 选择模型文件存储位置后，单击确定，完成模型创建。

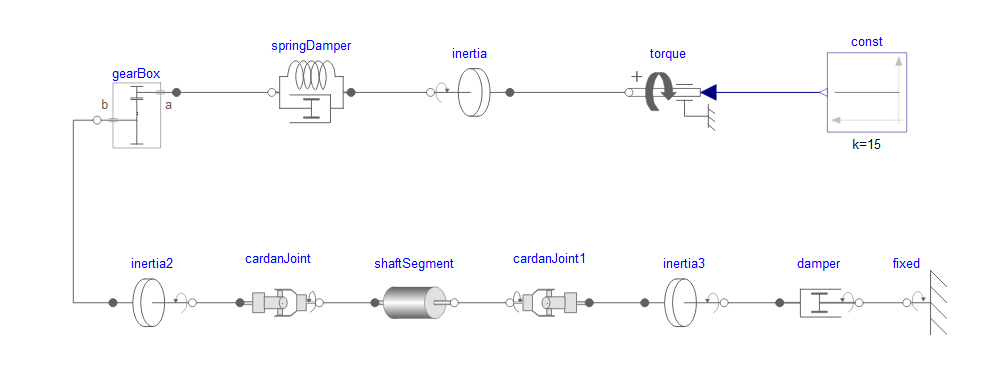

  4. 拖拽相关组件，完成模型选择和连接。

  5. 根据机构数据，进行相关参数设置。相关模型的参数设置如下表所示，未给出的参数保持默认值。

模型名称 参数名称 参数说明 单位 参数设置
const k 常数 / 15
inertia J 转动惯量 kg.m2 0.01
inertia1/inertia2 J 转动惯量 kg.m2 0.0001
gearBox i_ab_const 恒定传动比（om_a/om_b） / 3
cardanJoint/cardanJoint1 phi0 主动轴和从动轴夹角 deg 15
shaftSegment J 转动惯量 kg.m2 0.01
damper d 阻尼系数（恒定） N.m.s/rad 10

# 结果分析

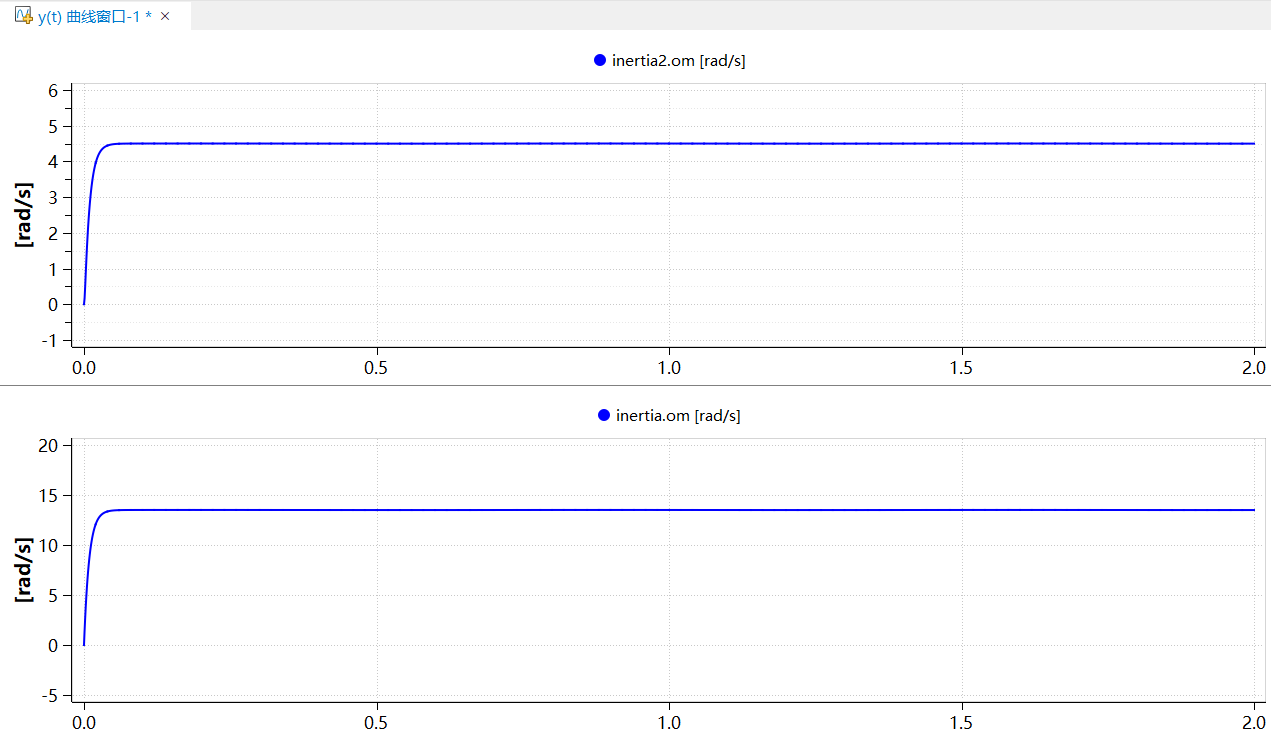

针对该案例，单击仿真，结果曲线如下所示：

从仿真结果可以看出，该模型可以模拟机床单轴传动系统，分析其转动元件的载荷特性和直线运动的摩擦和间隙接触特性，满足机构的运动规律。

模型通过万向节和弹簧阻尼器的协同作用，实现了对执行机构运动的有效控制。在仿真过程中，系统响应快速且稳定，没有出现明显的超调或振荡现象。

提示

  1. 建模前请学习 Modelica 简介的相关内容。
  2. 更多模型使用技巧请参考传动系统模型库帮助文档。
