# 绘制图元

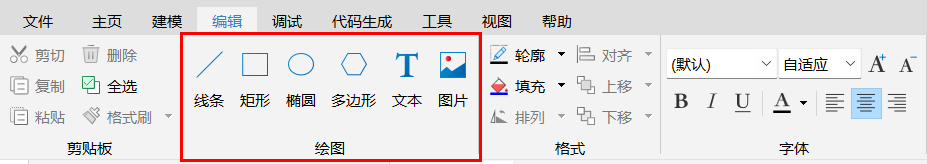

绘制图元必须在可编辑的图形视图或图标视图下才能进行。在 Sysplorer 顶部菜单栏，进入编辑 > 绘图，其中提供六种基本图元：线条、矩形、椭圆、多边形、文本和图片。
# 基本操作
绘制图元时有一些共性操作：
单击绘图中的图元工具，进入等待绘图状态；
等待绘图状态下，按住鼠标左键确定图元起始点，此时拖动鼠标，进入交互绘图过程；
交互绘图过程中，按 Esc 键，取消当前图元的绘制，退出交互绘图过程，恢复至选择状态；
交互绘图过程中，长按 Shift 键，则当前图元改为正交画法；
交互绘图过程中，按鼠标中键并保持，移动鼠标可以拖动视图；
交互绘图过程中，滚动鼠标中键可以缩小或放大图形视图。
# 线条
绘制线段的基本过程如下：
单击绘图中的线条
，激活绘制线段功能，进入等待绘图状态；在图形视图中，按下鼠标左键确定第 1 点，长按拖拽鼠标至期望的位置，松开鼠标，在松开鼠标位置确定第 2 点，则在第 1 点与第 2 点之间绘制了一条确定的线段；
再次按下鼠标左键，绘制完成；
若要绘制由多个点构成的线段，则在上述步骤 2 之后转入以下操作：
（1）继续移动鼠标，则第 2 点与鼠标之间的线段会随着鼠标的移动而变化；
（2）在期望的位置单击鼠标确定第 3 点，则在第 2 点与第 3 点之间绘制了一条确定的线段；
（3）继续在 n 个不同的期望位置单击鼠标，则绘制了一条由 n 个点确定的多段线；
（4）在最后一个点上，单击鼠标，退出绘图模式。
提示
若在绘制线段的过程中按下鼠标右键退出当前操作，则只会取消绘制上一点与当前鼠标位置之间的线段，而不会取消绘制整个多段线。

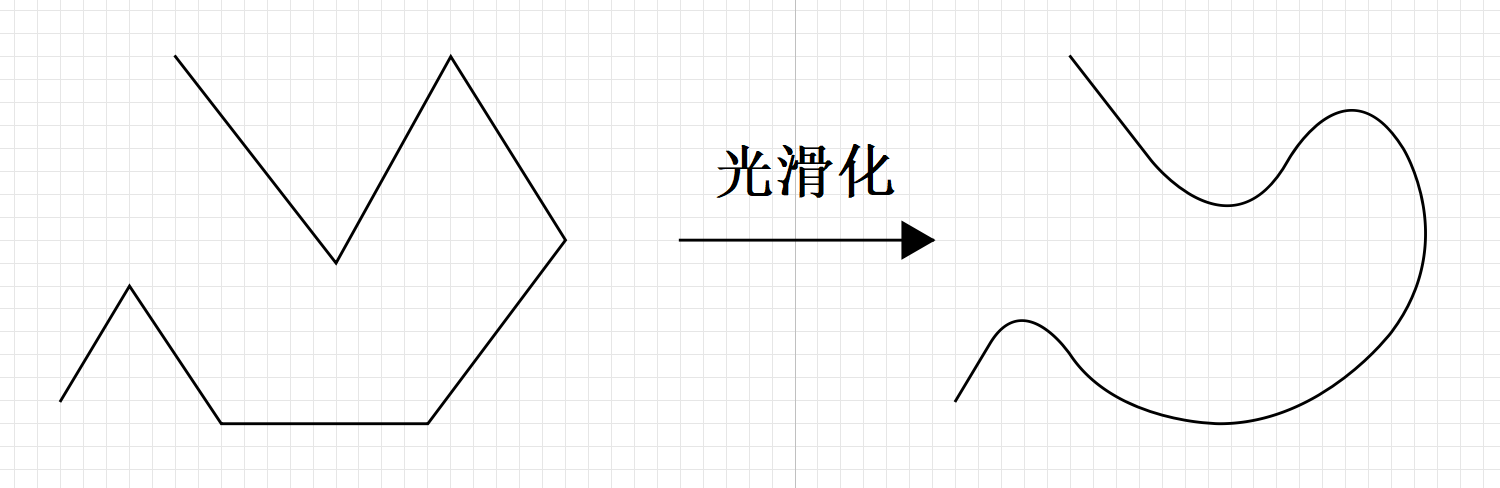

右击多段线，弹出上下文菜单，选择光滑，可将多段线自动光滑化；

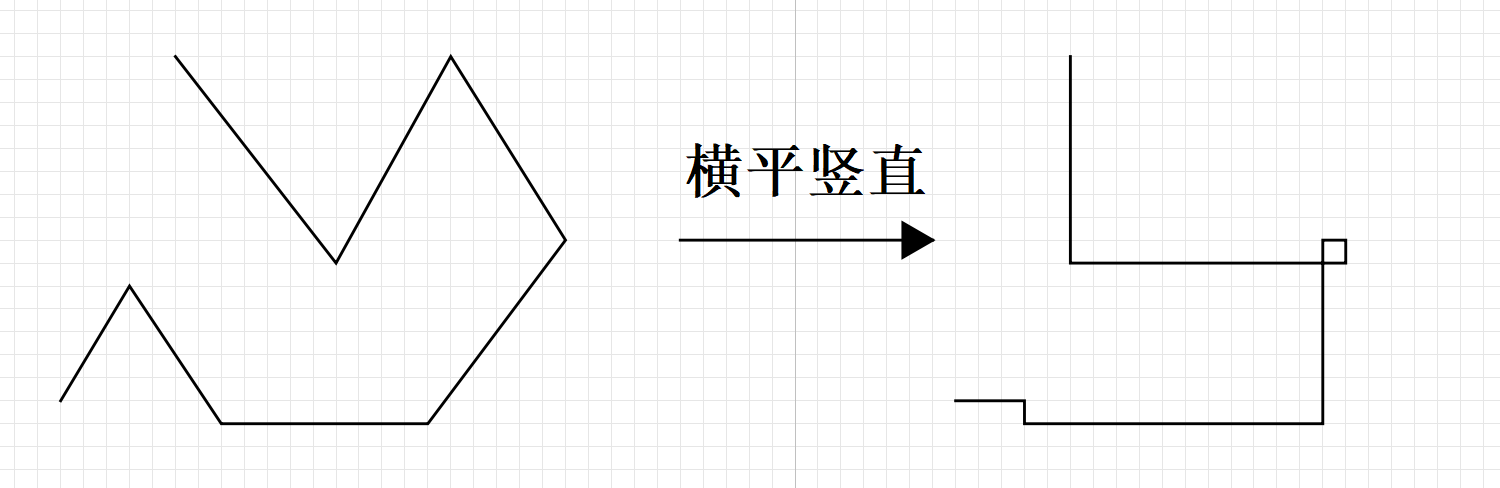

右击多段线，弹出上下文菜单，选择横平竖直，则会将多段线自动横平竖直显示；
将鼠标悬停于多段线上，右击多段线，弹出上下文菜单，选择插入控制点，可在悬停位置插入控制点；

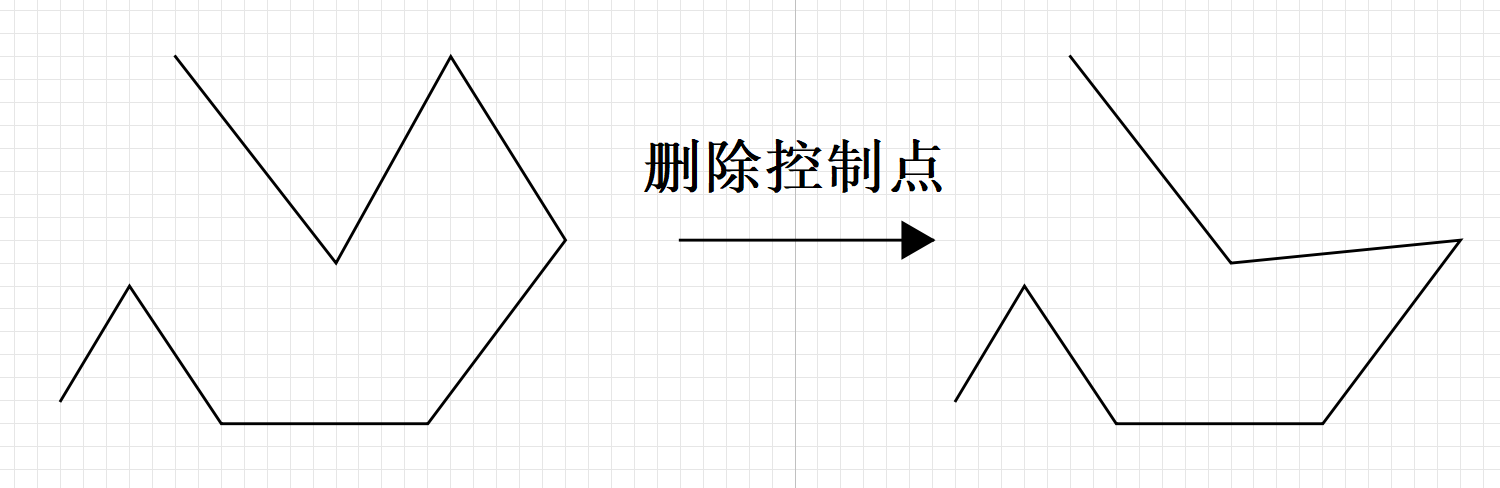

将鼠标悬停于控制点上，右击多段线，弹出上下文菜单，选择删除控制点，可删除悬停处的控制点。无论插入或删除控制点，系统都会根据控制点的位置自动调整图元形状。
# 矩形
绘制矩形的操作步骤如下：
单击绘图中的矩形
，激活绘制矩形功能，进入等待绘图状态；在图形视图中，按下鼠标确定矩形第 1 个对角顶点。长按拖拽鼠标至期望的位置，松开鼠标确定第 2 个对角顶点，则在两个对角顶点间绘制了一个确定的矩形。
在绘制过程中，长按 Shift 键，则绘制的是正方形。

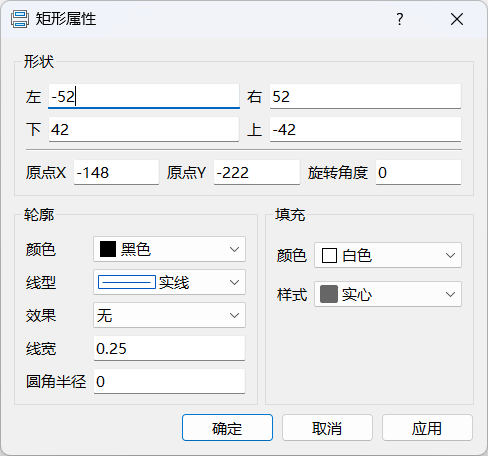

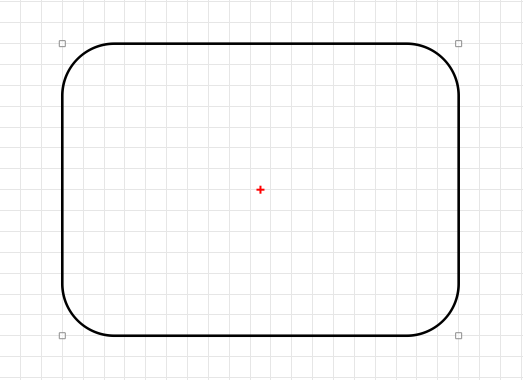

用鼠标双击矩形的边线，会弹出矩形属性对话框，可在此设置矩形的圆角半径。下图所示的是圆角半径为 5 的矩形。
# 椭圆
绘制椭圆的的操作步骤如下：
单击绘图中的椭圆
，激活绘制椭圆功能，进入等待绘图状态；在图形视图中，按下鼠标确定椭圆的第 1 个对角顶点。长按拖拽鼠标至期望的位置，松开鼠标确定第 2 个对角顶点，则可绘制一个以这两个对角顶点确定的椭圆。
绘制过程中，若长按 Shift 键，则绘制的是圆形。

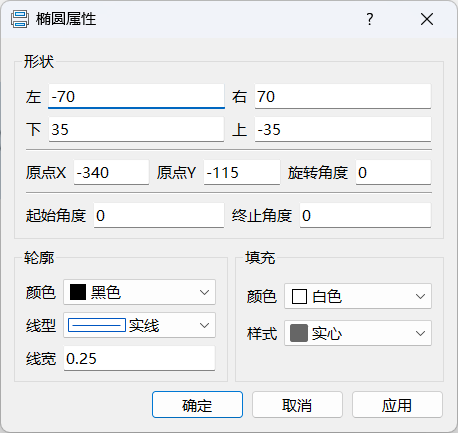

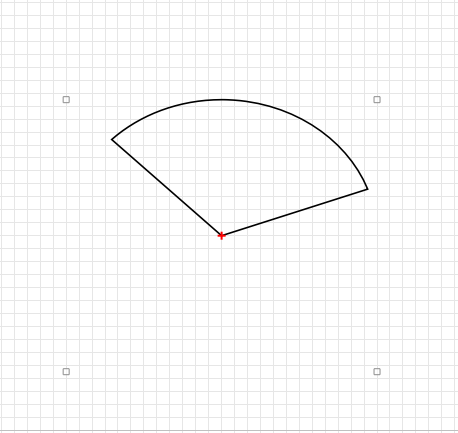

鼠标双击（椭）圆的边线，会弹出椭圆属性对话框，可在此设置椭圆弧起止角度。下图是起止角度设置为（20,135）的绘制结果。
# 多边形
绘制多边形的操作步骤如下：
单击绘图中的多边形
，激活绘制多边形功能；在图形视图中，按下鼠标左键确定第 1 点，长按拖拽鼠标至期望的位置，松开鼠标，在松开鼠标位置确定第 2 点，则在第 1 点与第 2 点之间绘制了多边形的第一条边；
继续移动鼠标，在期望的位置单击鼠标确定第 3 点，则在第 2 点与第 3 点之间绘制了多边形的第二条边；
继续在 n 个不同的期望位置单击鼠标，则绘制了一条由 n 个点确定的多边形；
在最后一个点上，单击鼠标左键，退出绘图模式。
绘制过程中，若长按 Shift 键，则绘制的是正交多边形（即多边形的每条边都是水平或垂直的）。
# 文本
绘制文字的操作步骤如下：
单击工具栏上的文本按钮
，激活绘制文字功能，进入等待绘图状态；在图形视图中，按下鼠标左键确定第 1 个对角顶点，长按拖拽鼠标至期望的位置，松开鼠标确定第 2 个对角顶点，由这两个对角顶点确定的矩形区域即是绘制文字的区域（文字的显示范围）；

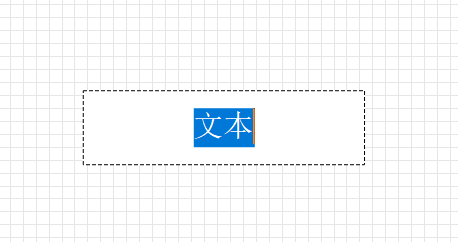

单击鼠标确定第 2 个顶点之后，将显示矩形文字编辑框。键入文字内容，单击视图空白处，键入的文字就会显示在矩形区域中央。
绘制过程中，若长按 Shift 键，则绘制的文字将显示在正方形区域中。
# 图片
插入图片操作步骤如下：
单击工具栏上的图片按钮

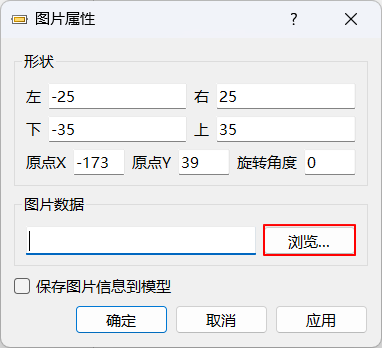

，进入等待绘制界面；绘制图片的基本过程与绘制文字类似。绘制过程中，会弹出图片属性对话框，单击浏览选择图片。

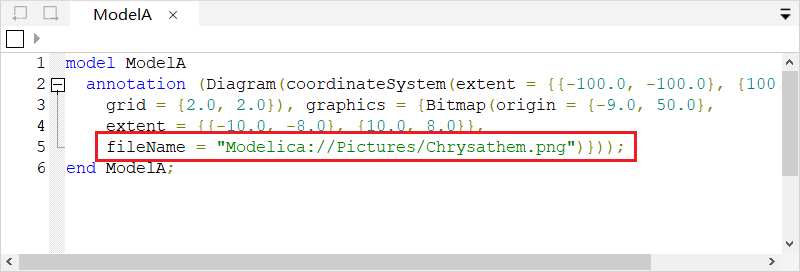

图片文件处于当前模型或父模型所在的文件夹或者子文件夹中时，会转换为modelica://的表达形式的相对路径，否则为绝对路径。
具体的转换规则如下：
如果模型 A 定义于单个
.mo文件中，插入的图片（如 pic.jpg）在该模型所在的文件夹或其子文件夹中，则图片在文本中转换的格式为modelica://A/{relative_path}/pic.jpg，其中modelica://A表示模型A.mo所在的文件夹；如果模型 A 定义于结构化模型中，插入的图片（如 pic.jpg）在其顶层模型 T 定义的文件
package.mo所在的文件夹或其子文件夹中，则图片在文本中转换的格式为modelica://T/%relative_ path%/pic.jpg，其中modelica://T表示定义模型 T 的package.mo文件所在的文件夹。
提示

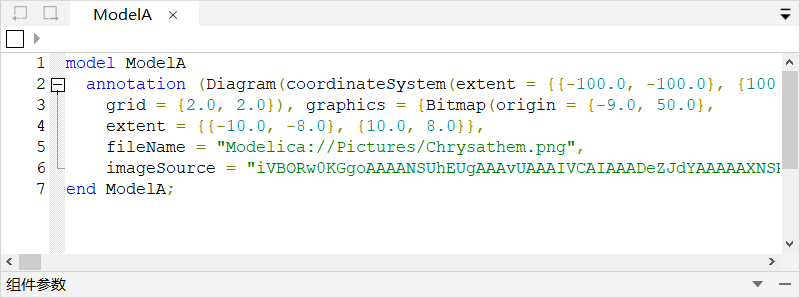

若勾选保存图片信息到模型选项，将把图片信息存储在模型中，在文本视图中可以查看到图片对应的 imageSource 语句。
