# 油箱肋板切片

油箱肋板切片用于油箱间带有不规则孔形状的肋板建模，计算通过肋板的气液流量。

# 如何操作

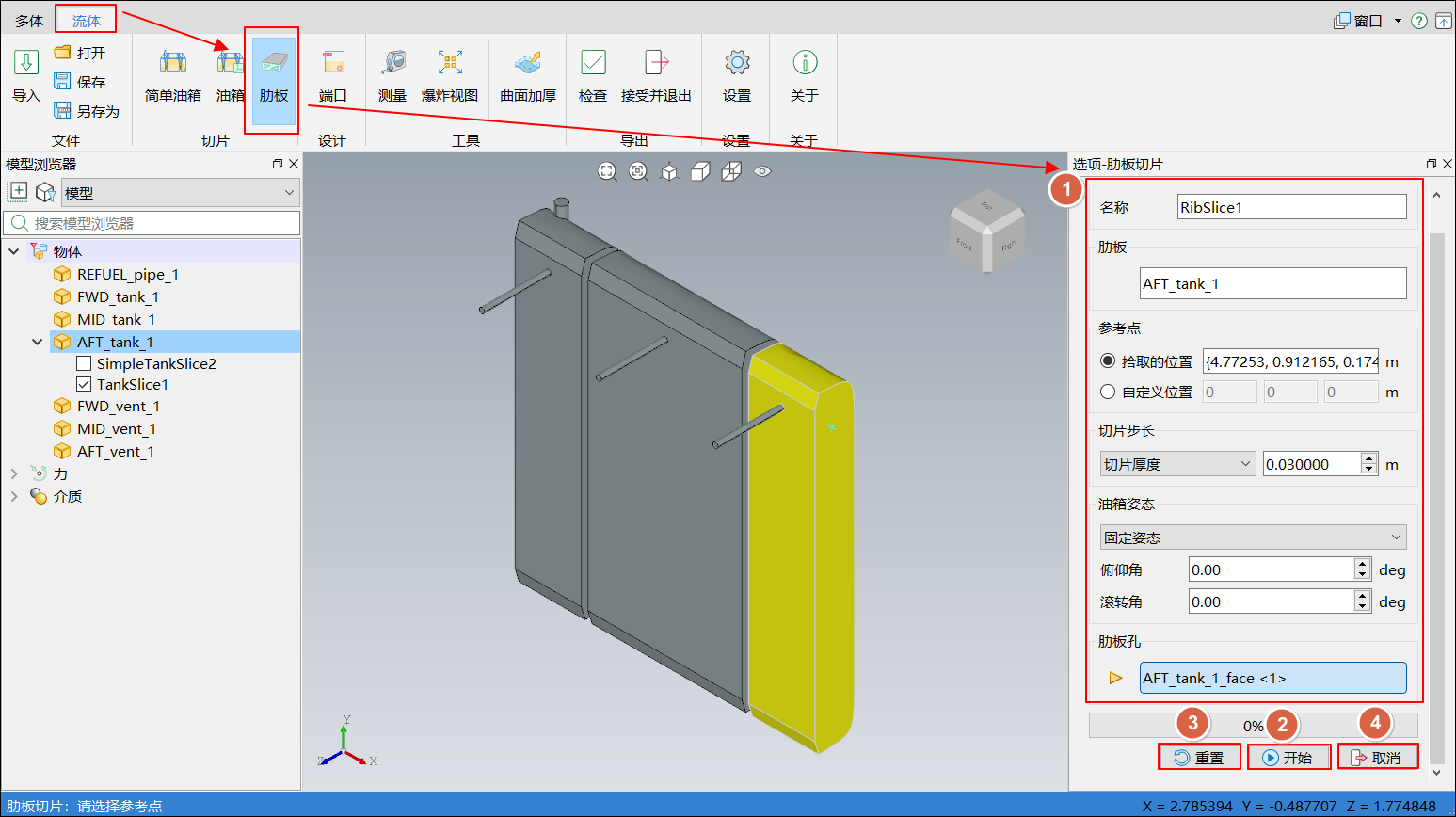

导入油箱 CAD 模型后，将 CAD 工具切换到流体工作台，单击菜单栏中的切片->肋板，窗口右侧弹出选项-肋板切片侧边栏，进入切片设置状态。

  1. 设置切片参数，包括名称、油箱体、参考点、切片步长、油箱姿态、肋板孔等参数。

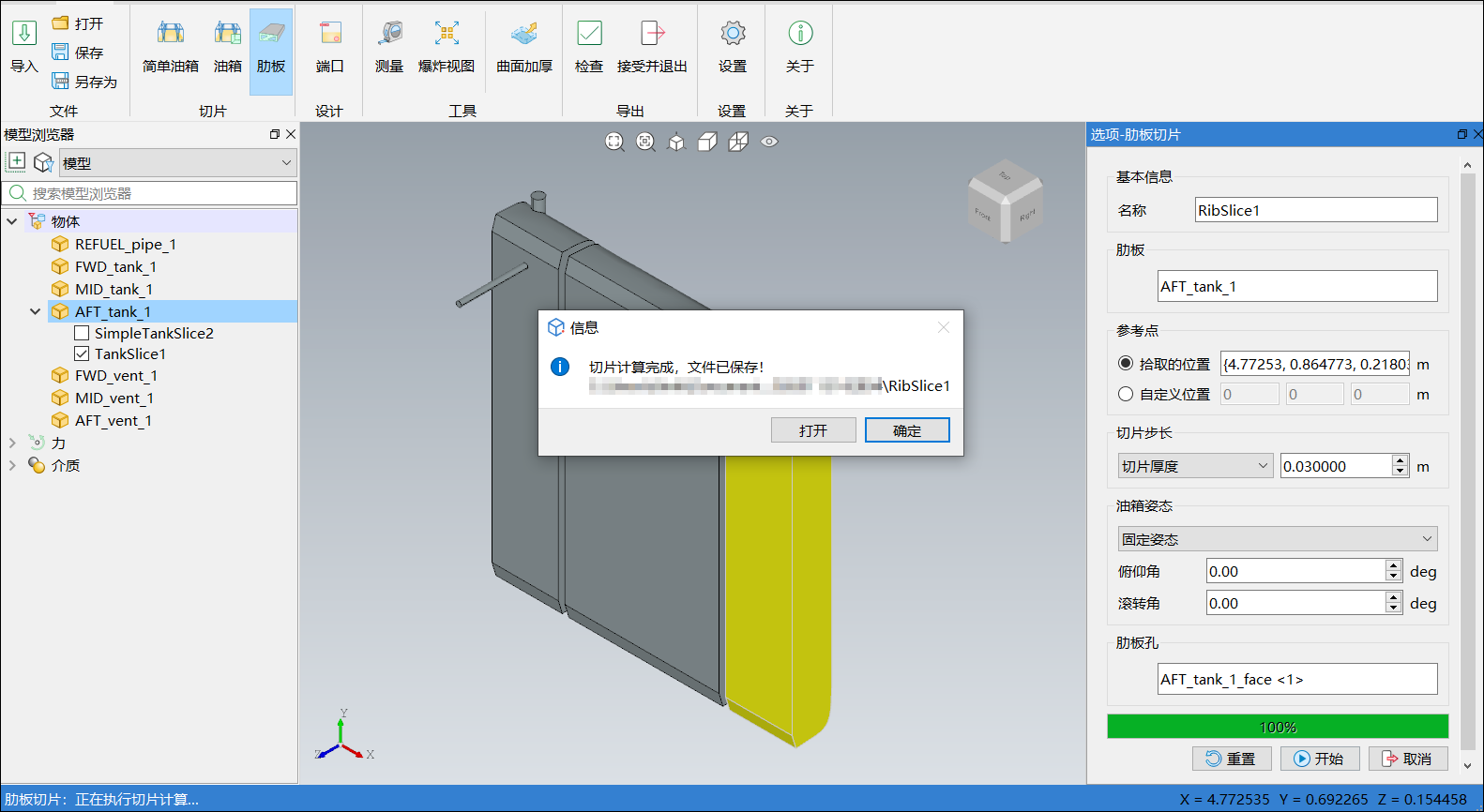

  2. 单击开始启动切片计算，切片完成后，会弹窗提示切片文件的保存路径，单击弹窗中的打开按钮，可以打开文件所在文件夹。

  3. 单击重置，重置切片设置。

  4. 单击取消，退出简单油箱切片状态。

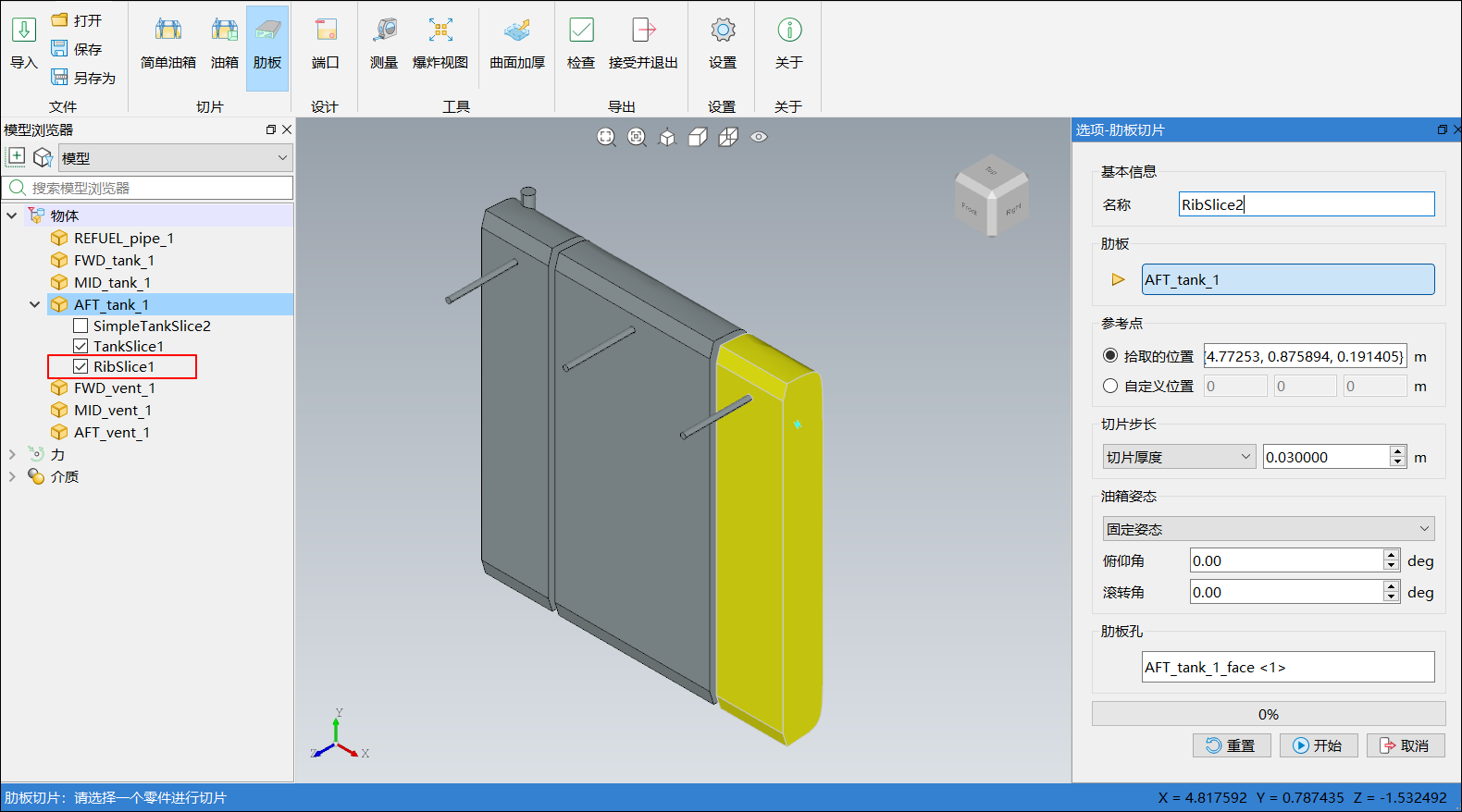

  1. 关闭弹窗会在对应的油箱体零件下生成切片节点。
  1. 重复步骤 1 到步骤 3，继续进行下一次切片。也可再次单击菜单栏中的肋板或按 Esc 键，退出油箱切片状态。

提示

单个油箱体零件下可以勾选多个肋板切片。

# 如何设置切片参数

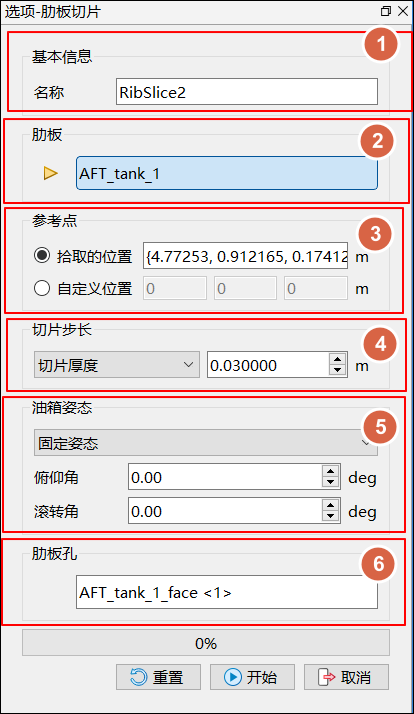

肋板切片参数如下图所示：

  1. 自定义切片名称。

  2. 在三维视图中拾取油箱体，拾取油箱体后，三维视图中油箱体会保持高亮。

  3. 选择参考点，切片会基于该参考点进行数据计算。参考点有两种选择方式。

  • 拾取位置：在三维视图中拾取参考点
  • 自定义位置：手动输入参考点坐标
  1. 设置切片步长，分为两种：
  • 切片厚度：设置单个切片的厚度，默认为0.03m
  • 每个姿态的切片次数：设置每个姿态的切片次数，默认为20次
  1. 设置切片时的油箱姿态，俯仰角设置范围为[-90,90]，滚转角设置范围为[-180,180]，单位为deg。有三种油箱姿态设置方式：

  • 固定姿态：若已知仿真中俯仰和滚转将保持恒定，可设置单一值。

  • 最大值/最小值/步长：定义俯仰角和滚转角的范围及步长，姿态步长为恒定值。

  • 来自文件：通过数据文件(.csv; .txt; .data)提供俯仰角和滚转角的数据组合，文件中的值存储在两列中，第一列为俯仰角，第二列为滚转角，列间用;分隔，姿态步长可以为变化值。

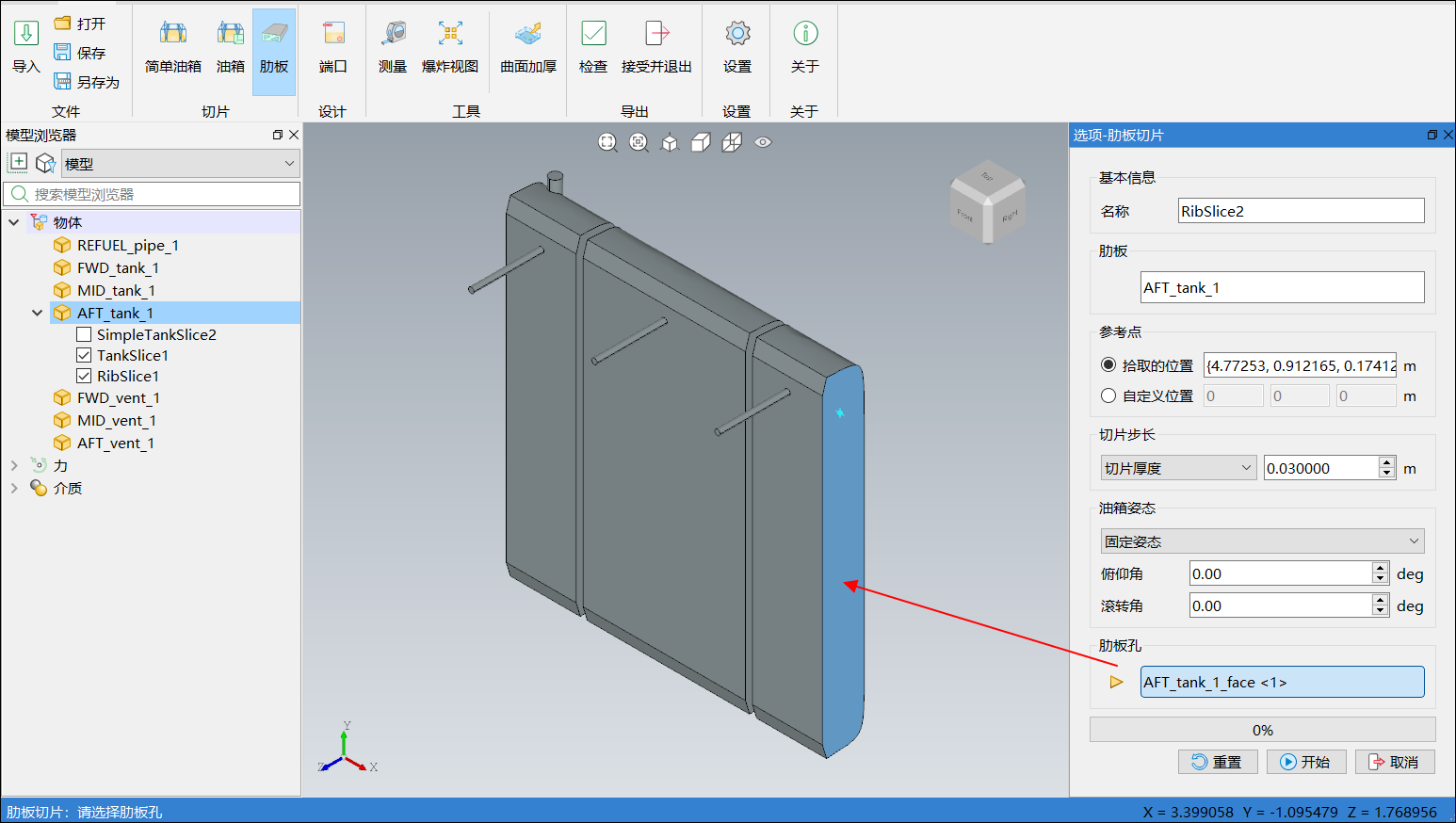

  1. 肋板孔，先选中肋板孔的输入框，输入框选中高亮，然后在三维视图中拾取油箱体上的面。

提示

肋板孔必须和参考点在同一平面上，否则开始切片时会报错。

拾取的多个肋板孔必须位于同一平面上，否则开始切片时会报错。

# 如何查看切片参数

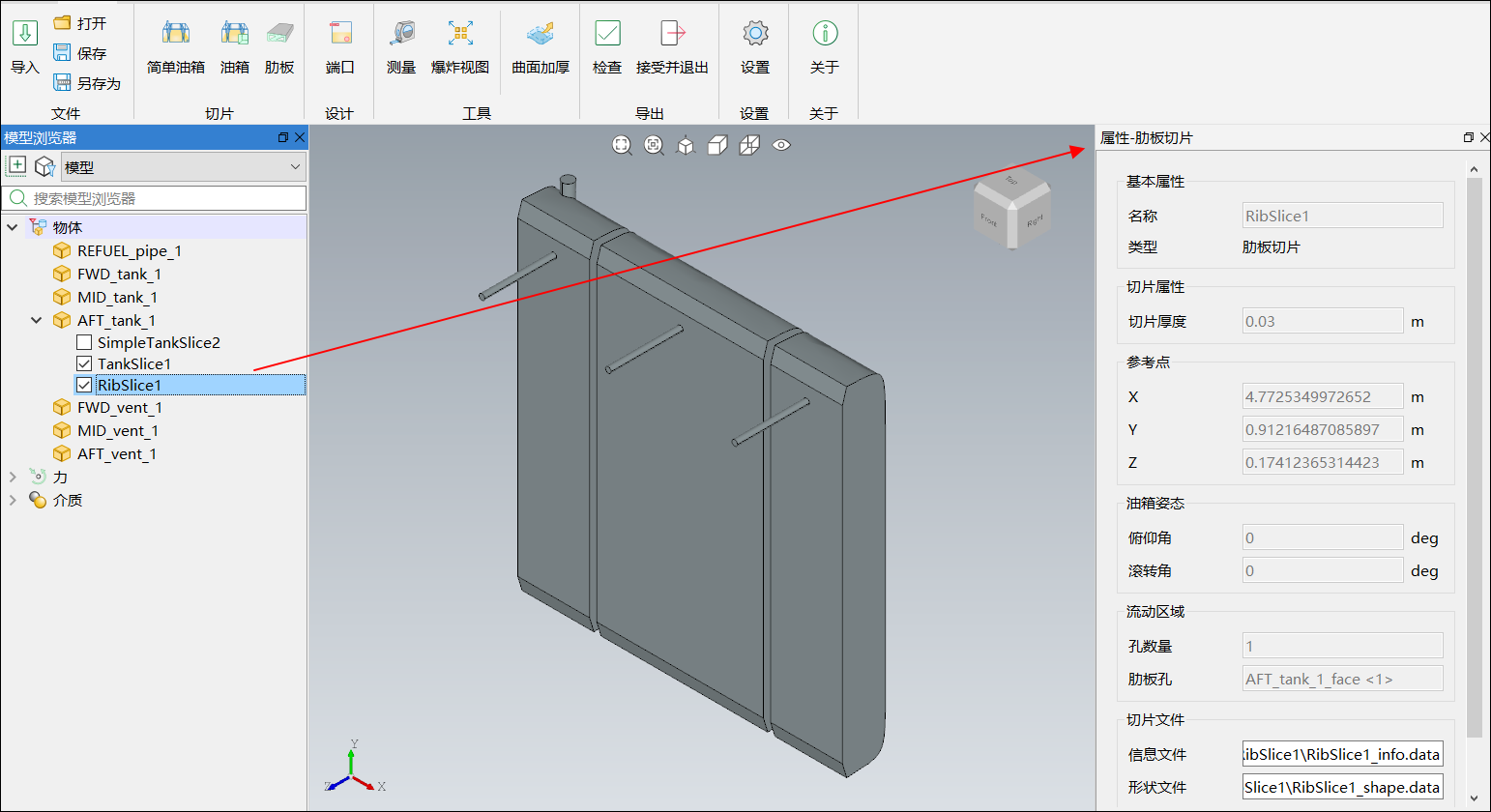

肋板切片计算成功后，单击对应油箱体零件下的切片节点，可以查看油箱肋板的切片参数，除特性参数外，其它切片参数只允许查看，不允许修改。

# 如何删除切片

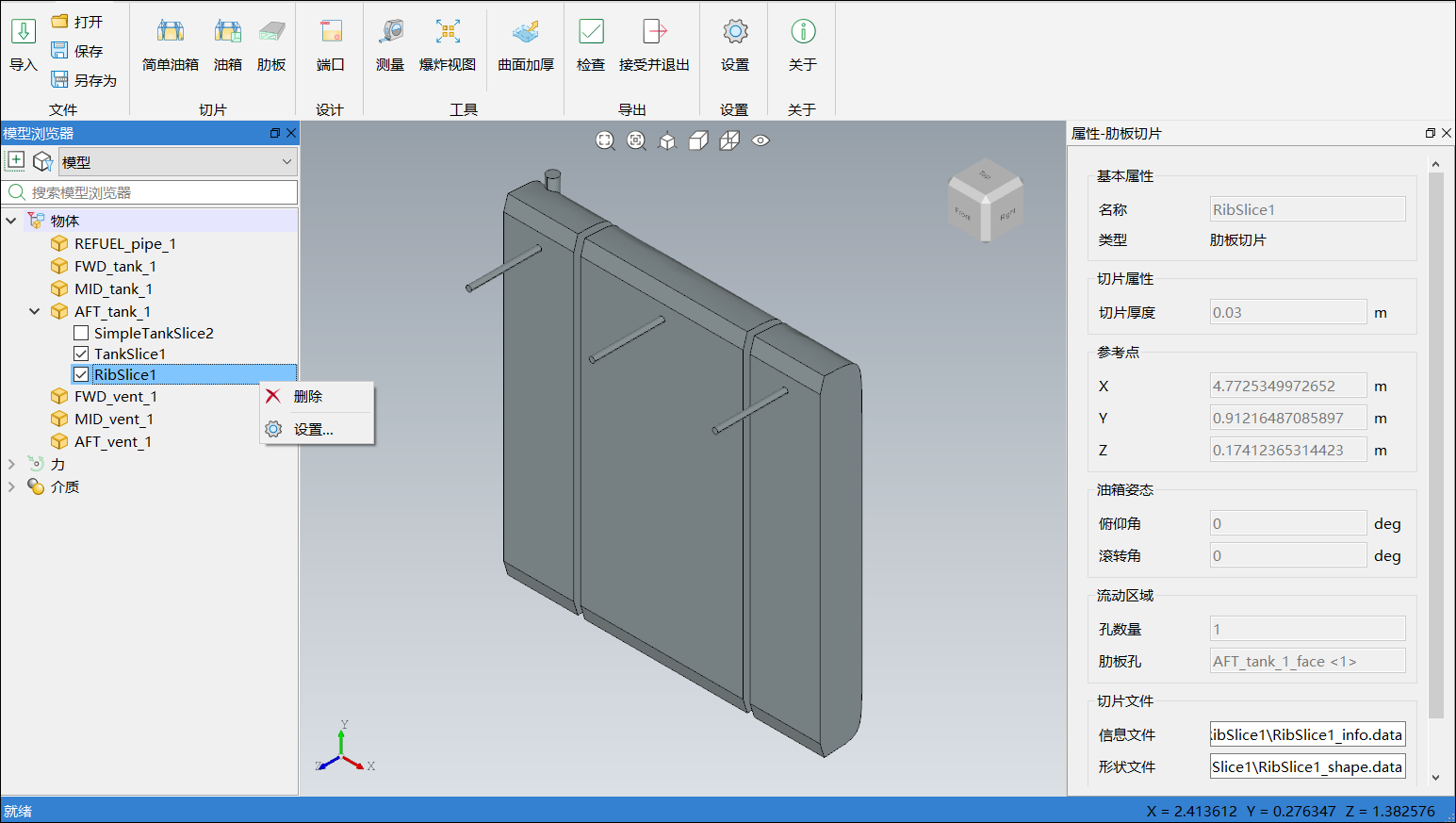

选择对应油箱体零件下的油箱肋板切片节点，右键->删除，或使用快捷键delete，即可删除切片。
