# 视图与交互

介绍视图与交互相关常见问题及解答。

# 三维视图界面全黑不显示模型

# 问题描述

CAD 工具在某些设备上偶现三维视图界面不显示模型、模型光照渲染错误的情况。

# 问题原因

此情况通常是设备未安装显卡驱动或驱动未更新。

# 解决方法

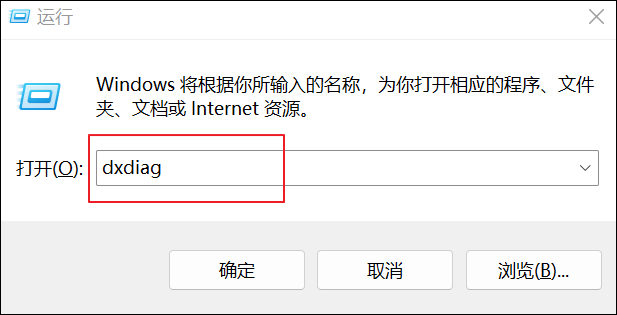

  1. 确定设备的驱动版本信息。按 Win+R 键，在运行框空输入dxdiag，单击确定运行 DirectX 诊断工具；

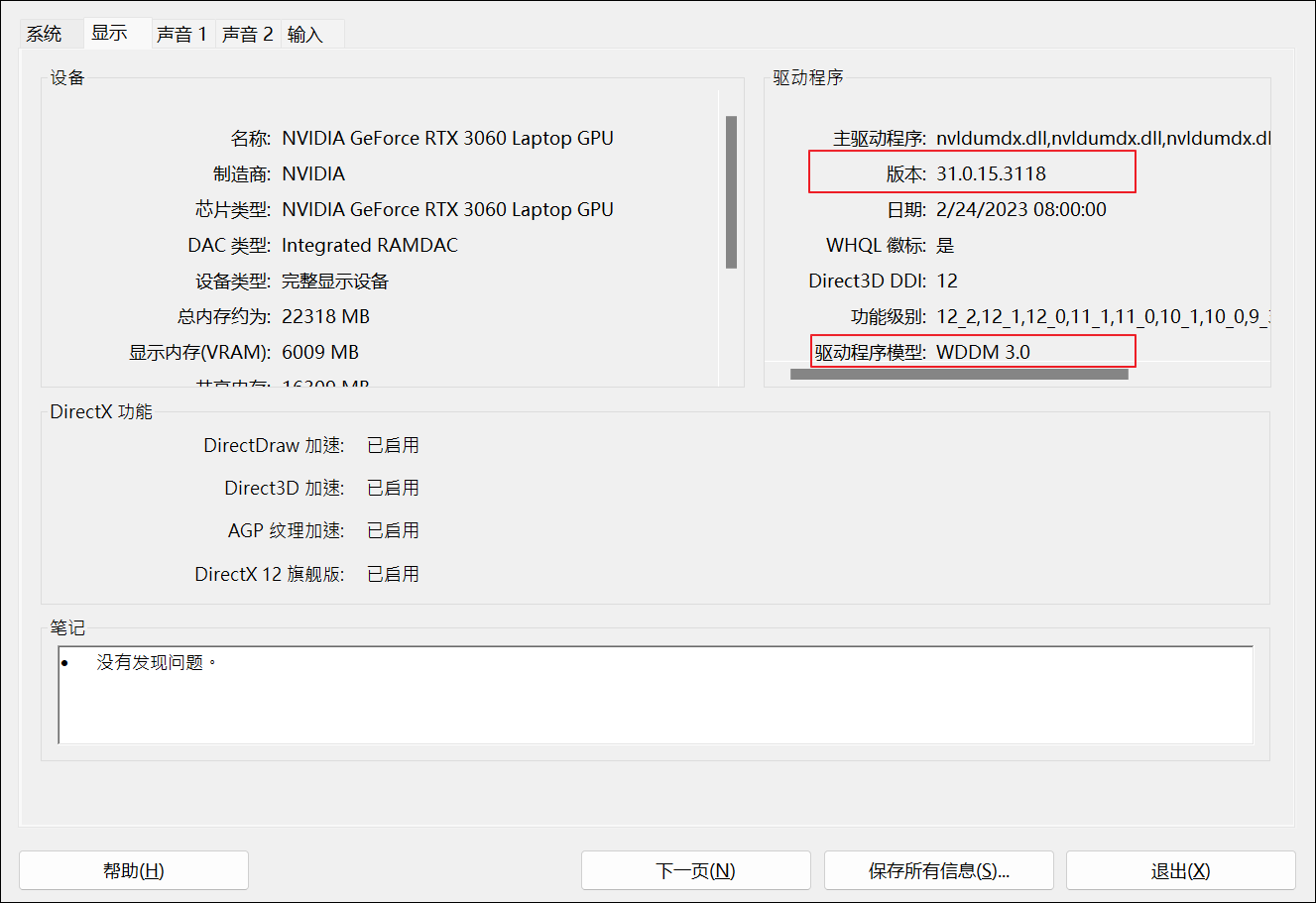

  2. 在弹出的诊断工具中，可以查看到主驱动程序的版本号以及驱动程序模型 WDDM 版本号，如下图所示。如果 Windows10/11 系统的 WDDM 版本号低于 2.0，则表明显卡驱动未安装或安装失败；

  3. 此时，请按照设备的显卡信息下载对应的显卡驱动进行软件更新。

# 如何统一修改设计元素（连接、驱动、标架和设计点等）的大小

# 问题描述

想要修改已经添加的设计元素如连接、驱动、标架或设计点等的图标大小。

# 解决方法

设计元素的图标大小支持在添加过程中进行设置，也支持对已经添加的设计元素大小做统一修改。

单击工具菜单栏中的设置，弹出设置对话框，可在外观中修改图标大小，支持范围为 1~50000 之间的整数。
