# 车辆电池模型库
# 概述
电池模型库用于建立从电芯到整包的电池模型，基于不用的构建方式（电化学机理或等效电路）构建对应的模型对象，并且考虑如换热，电池老化等性能，模型可以通过热接口和外部换热模型交换数据，并针对电芯、模组、整包的各个方向的换热网络进行详细建模。
# 功能要点
电池模型库主要用于分析不同颗粒度的电池模型性能，模型库包含电芯模型、电池模组模型、电池包模型，模型考虑电池热学部分和电学部分，用户可基于模型库提供的模板构建电芯模型、模组模型和电池包模型，该电池包模型可与车辆动力学模型库、动力性经济性模型、热管理模型库以及电子电器模型组合使用。
# 模型库目录
电池模型库通过构建电芯-模组-整包多种层级的组件，基于等效电路原理和经验参数构建电性能模型，同时构建电池内部的传热结构，模拟电池和外界的传热过程，模型库附带有基类模板可供二次开发。
| 名称 | 描述 | ||
|---|---|---|---|
| UserGuide | 用户指南 | 提供模型库概述、联系方式、版本说明等介绍文档 | |
| Template | 模板 | 包括热力学、电学、电池相关模板 | |
| Interface | 接口 | 提供电接口、热接口和总线接口模型 | |
| Component | 组件 | 包括热力学组件和电学组件 | |
| CellModel | 电芯模型 | 提供基于不同原理和不同类型的电芯模型 | |
| ModuleModel | 电池模组模型 | 提供基于不同原理和不同类型的电池模组模型 | |
| PackModel | 电池包模型 | 提供基于不同原理和不同类型的电池包模型 | |
| Utilities | 公用组件 | 提供电池包/电芯数据模板、计算函数、材料参数 | |

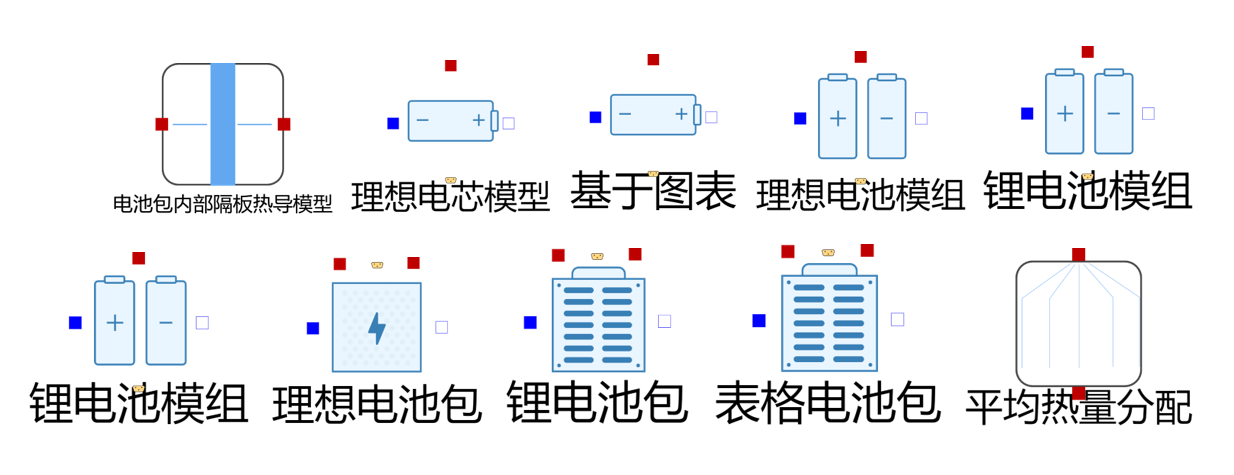

# 主要模型
# 应用场景
车辆电池模型库可适用于以下场景：
用于电池包、模组、电芯不同层级的电池充放电实验仿真
通过热接口实现电池包热管理仿真分析，适用于乘用车热管理系统仿真验证。
用于电池管理系统设计验证
提供电池包模型，电池包总线提供电池包 SOC、温度等信息，适用于电池管理系统（BMS）设计验证。
用于纯电动/混动车型仿真工况
支持与其他车辆模型库组合构建纯电动/混动车辆模型，适用于车辆动力性经济性分析、车辆动力学特性分析。
# 应用案例
以电池包热应用案例为例，由 1 并 1 串的电池包模型、电阻、带输入的电流源和热流边界组成。
锂电池包模型定义了 N 个模组串并联的方式，定义模组之间的连接关系，同时将模组模型与电池包外壳的热模型进行预连接。一般由多个电池模组集合而成，锂电池包两端口连接用电设备正负极，负责存储和释放能量，为汽车或电器设备提供动力。锂电池包模型由模组外壳、电池模组模型等模型构成。该电池包被外部电流负载以循环脉冲方式给入，以模拟电池包对外部电流负载的响应，可以仿真内部产热和外部环境的热交换性能。

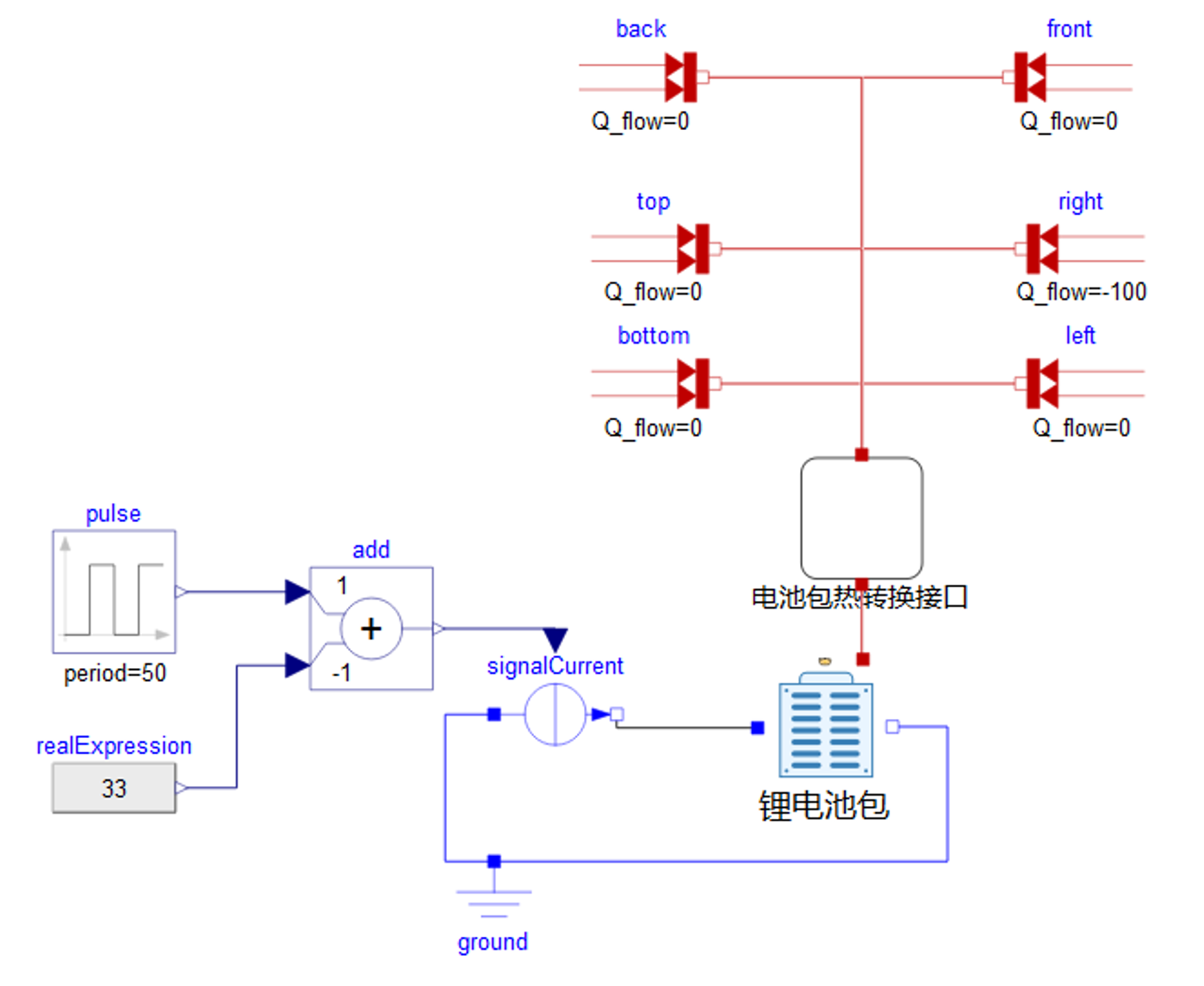

系统模型：

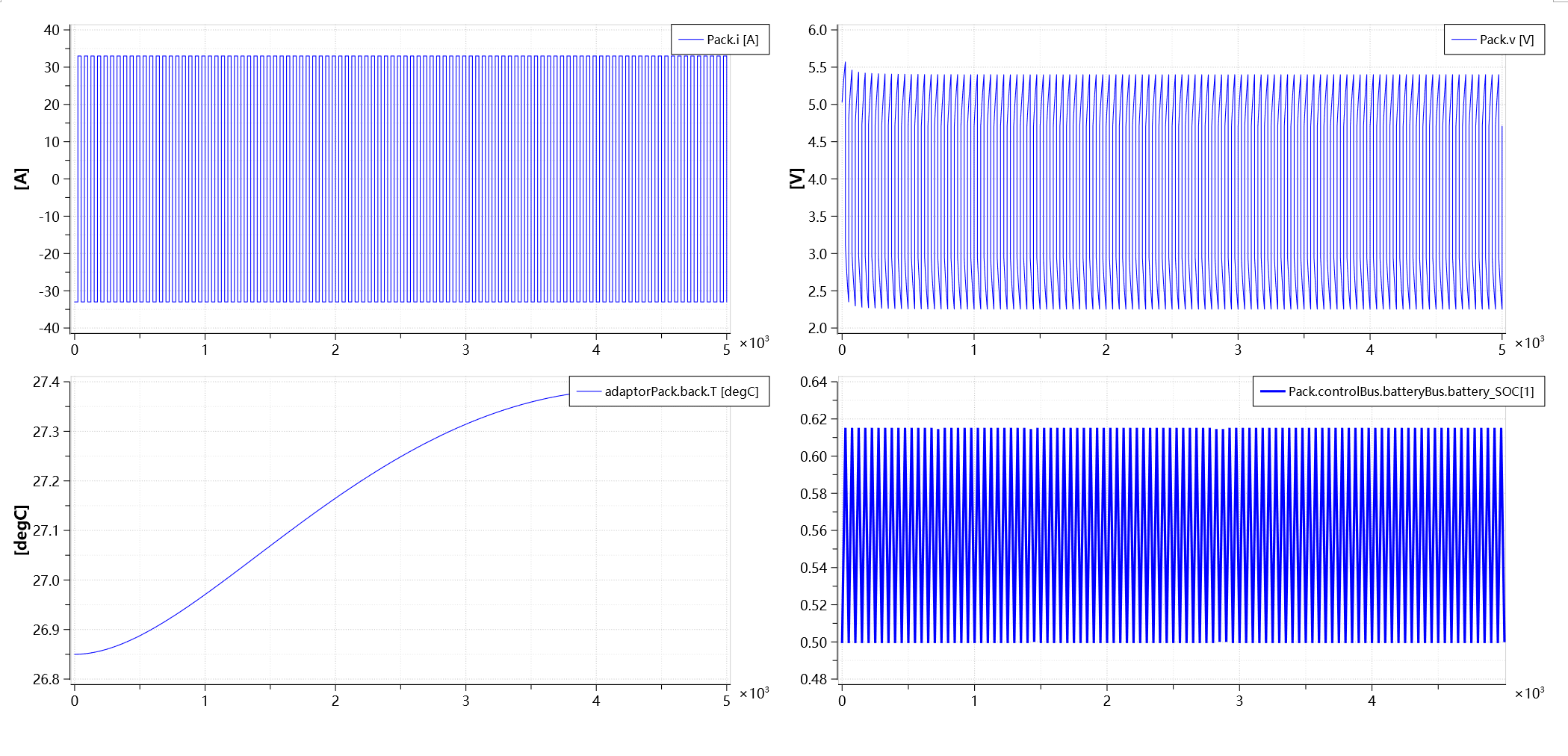

下图分别为电池包电流，电池包电压，电池包背部温度，电池包 SOC：
