液压元件设计模型库

---

概述

TYHydraulicComponents 液压元件设计模型库包括活塞、滑阀芯、锥阀芯、球阀芯、喷嘴挡板阀芯、隔膜、密封摩擦泄漏和控制容积等模型，主要用于搭建各种复杂的液压模型。用户可根据液压柱塞泵、溢流阀、换向阀等液压元件的物理拓扑结构，搭建结构化的液压模型，可与液压库配合用于更多场景的液压系统设计与验证。

功能要点

• 提供丰富的液压基础结构模型

  包含多种结构的活塞模型、阀芯模型、喷嘴挡板阀芯模型等，用于自定义设计搭建各种复杂的液压模型。

• 支持液压元件的定制化开发

  支持以液压元件的组成模块（如弹簧腔模块、阀口模块、阀芯模块等）为对象建立模型，根据拓扑结构自主搭建液压缸、阀、泵等定制化模型。

• 支持液压元件的特性分析

  用户可根据具体液压零部件结构参数，搭建结构化、细粒度的液压模型，能够计算研究液压模型的力学特性、运动特性、压力特性、流量特性及其之间的耦合关系。

• 支持多专业耦合仿真

  具备与液压库、机械库、控制库等其他模型库之间的兼容接口，能够实现不同专业的耦合仿真。

模型库目录

TYHydraulicComponents 液压元件设计模型库提供了丰富的活塞、阀芯、隔膜和密封摩擦泄漏等基础结构模型，能够快速搭建所需的液压模型，满足不同颗粒度的液压元件的建模需求。配合液压库进行液压系统仿真设计与验证。

名称		描述
UsersGuide	用户指南	提供模型库概述、联系方式、版本说明等介绍文档
Pistons	活塞库	提供普通、带固定端、带弹簧、考虑压缩效应的活塞
SlideValveSpool	滑阀阀芯库	提供带有圆环孔、孔洞、槽孔和自定义孔的滑阀阀芯模型
ConicalValveSpool	锥阀阀芯库	提供垂直阀座、锥阀座、无阀座的锥阀阀芯和平阀座、锥阀座的圆柱阀芯
BallValveSpool	球阀阀芯库	提供带有垂直阀座和锥阀座的球阀阀芯
NozzleFlapper	孔板阀芯库	提供喷嘴挡板阀芯
DiaphragmLeakageSealings	隔膜、泄漏、密封库	提供隔膜、密封摩擦、粘性摩擦和泄漏
PistonPump	轴向柱塞泵	提供斜盘、斜盘变量机构和配流盘
Auxiliaries	辅件库	提供辅助元件，如节流孔、计算容积等
Sources	边界库	提供流量边界、压力边界、油箱和零流量源
Sensors	传感器库	提供用于检测系统压力和流量的传感器模型
Interfaces	接口库	提供模型库的接口模型，可用于模型的开发

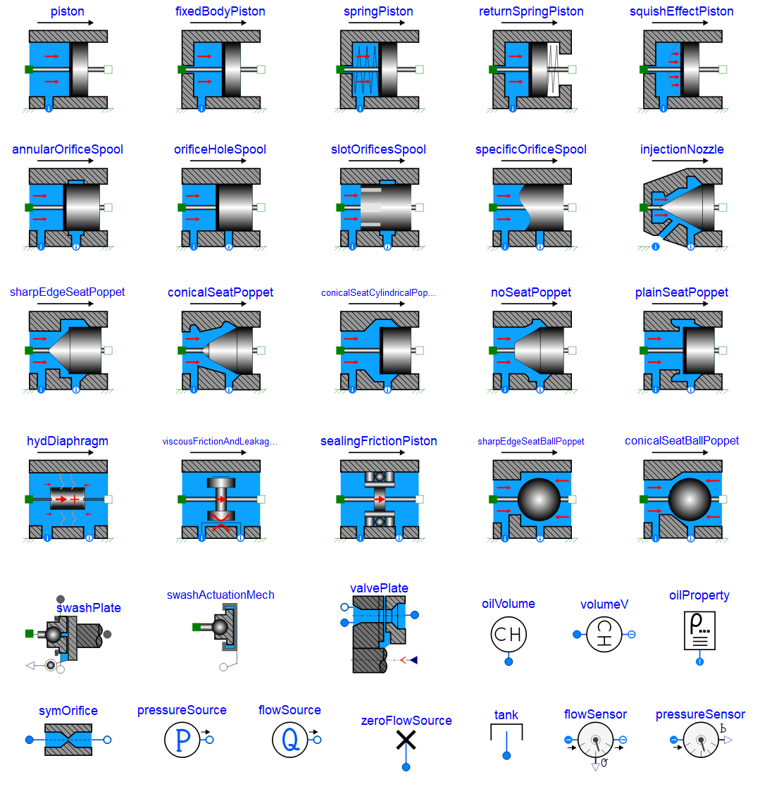

主要模型

应用场景

液压元件设计模型库主要用于设计细粒度液压模型，包含各类活塞、阀芯以及隔膜泄漏密封模型，配合液压模型库，能够满足多场景多工况的液压系统设计仿真与验证工作，适用于航空航天、车辆、船舶、工程机械、能源、风力发电等领域的多个研发阶段的应用。

• 方案设计阶段

  在方案设计阶段，采用液压元件设计模型库，可进行不同结构模型组合设计，完成所需的液压模型，并与液压模型库实现不同方案下的液压系统设计，支撑系统功能和性能的初步验证评价，实现系统多方案优选分析。

• 详细设计阶段

  在详细设计阶段，采用液压元件设计模型库，完成颗粒度更细的液压模型，如多路阀模型、液压缸模型及油气悬架等，通过更精细的结构参数或特性参数设置，模拟和评估各个设备结构参数调整对整个系统的影响程度，以辅助详细设计决策。

• 实验验证阶段

  在实验验证阶段，可根据现场实验场景应用情况，采用液压元件设计模型库，完成颗粒度更细的液压模型构建，并搭配液压模型库，实现更多液压元件模型以及液压系统场景数字化模拟，如：液压缸行程和力验证、电磁换向阀开关时间验证、压力阀性能验证、泵的脉动影响等场景，实现实物系统数字化映射，完成虚拟数字化实验测试。

• 运行维护阶段

  在运行维护阶段，通过液压元件设计库和液压库，构建高精度数字化交付系统模型，如：液压多路阀换向系统、结构化液压缸传动系统等， 提升运维过程中关键组件的特性结果获取能力，实现在线数据监控和故障模拟等场景应用，使实物液压系统得到有效管理和维护。

应用案例

基于某型航空发动机滑油供油系统，结合液压供油原理，利用液压元件设计库及液压库快速搭建系统仿真案例，由于供油油滤部分较为复杂，因此通过元件设计库进行高粒度模型搭建，并将其分解成旁通活门、单向活门及滤芯，进行不同工况的仿真分析。

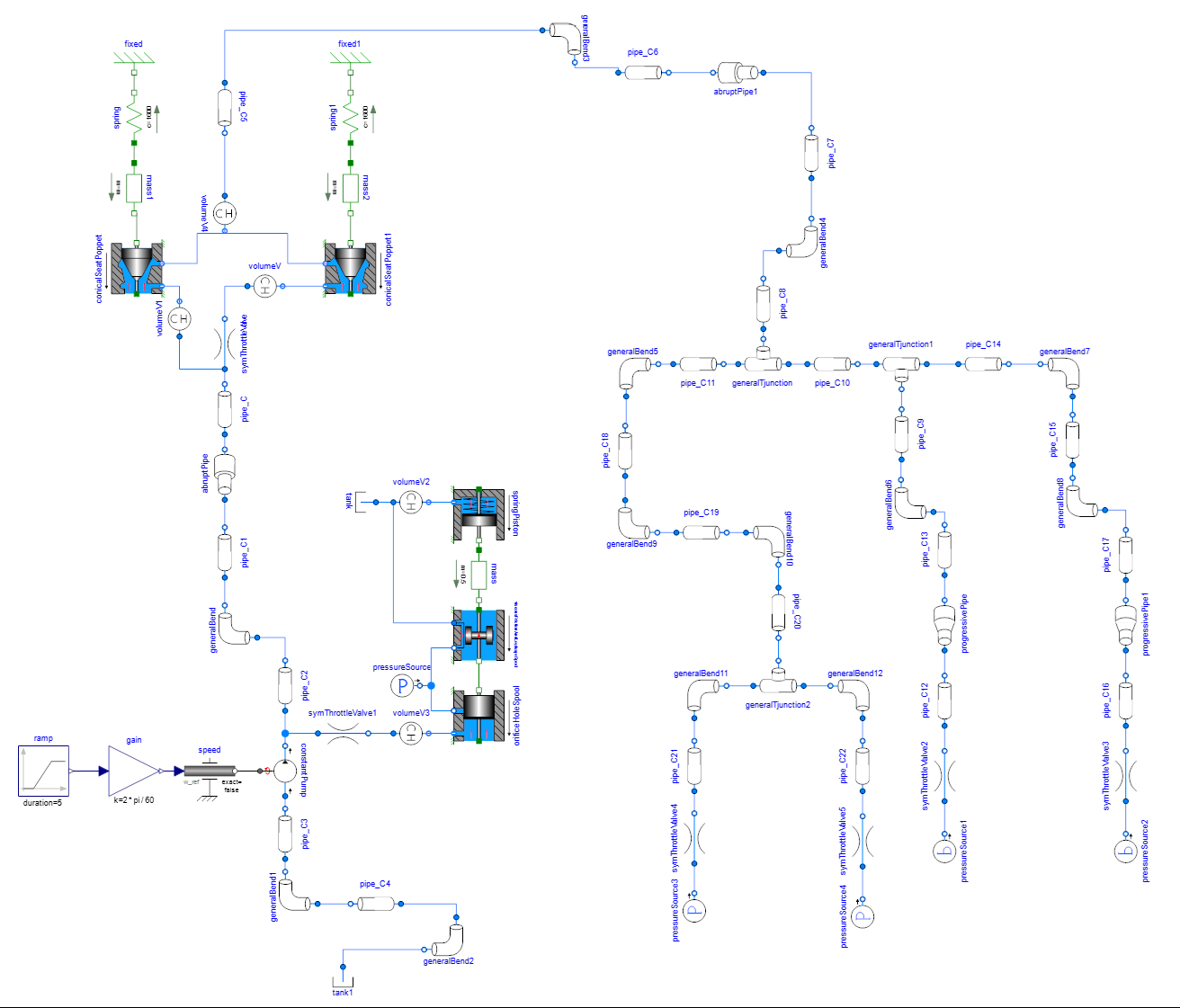

系统模型：

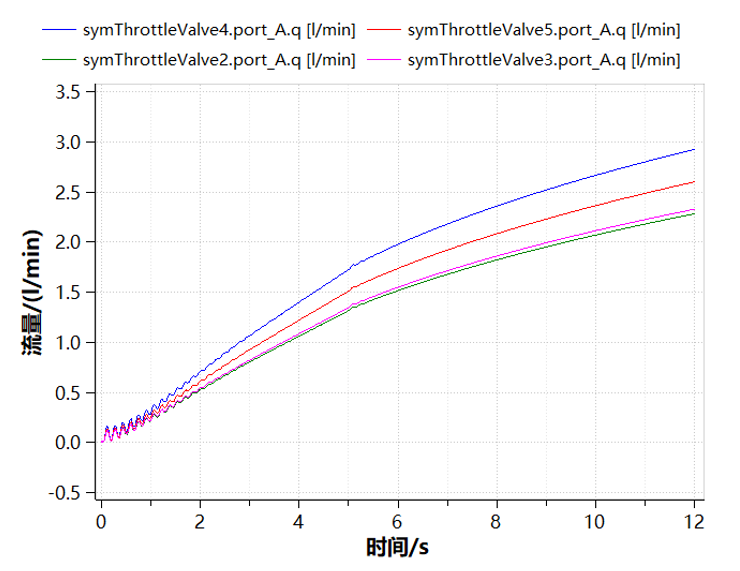

设备入口流量：

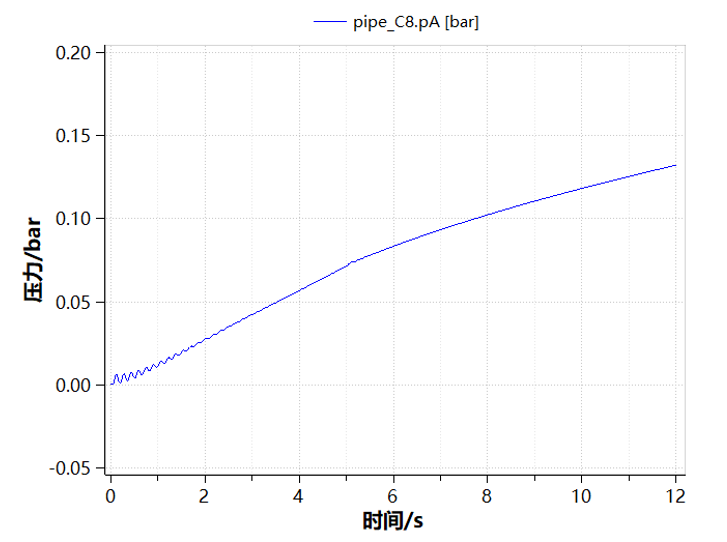

设备入口压力：
