# JuliaFunction

在 Sysblock 模型中调用 Julia 函数。

库： Sysblock 模块库 / Utilities

# 描述

使用 JuliaFunction 可以编写用于 Sysblock 模型的 Julia 函数并将 JuliaFunction 的输入输出数据指定为参数和返回值。

注意

在使用 JuliaObject 模块前，请确认以下前提条件被满足，否则 JuliaObject 不可用：

当前的 Sysplorer 由相同版本的 Syslab 启动，且当前 Syslab 处于运行状态；
Sysplorer 的 Syslab Extension for Sysplorer 插件被加载并启用。

# 编辑 Julia 函数脚本

双击 JuliaFunction 模块， Syslab 窗口将弹出并打开 Julia 函数脚本。您可在该脚本文件中定义多个 Julia 函数，其中第一个函数将被视作对应 JuliaFunction 模块的主函数，其他函数均被视作服务于主函数的辅助函数。

端口：

JuliaFunction 模块的输入、输出端口等信息均取决于主函数的定义情况，而与辅助函数无直接关联。

端口类型	说明
输入端口	主函数的形参
输出端口	主函数的返回值

编写函数脚本文件时，请注意：

主函数必须使用 function 定义；
主函数的输入不可指定类型，不可指定具名参数；
主函数、各个辅助函数的名称，在同一个模型范围中须唯一；
主函数的输出必须使用 return 指定，且必须为函数体中已经出现的变量符号（例如，”return y1, y2”为合法，而“return y1 * 2””return 3+3””return 6”等为非法）。

# 在模型中使用 Julia 函数

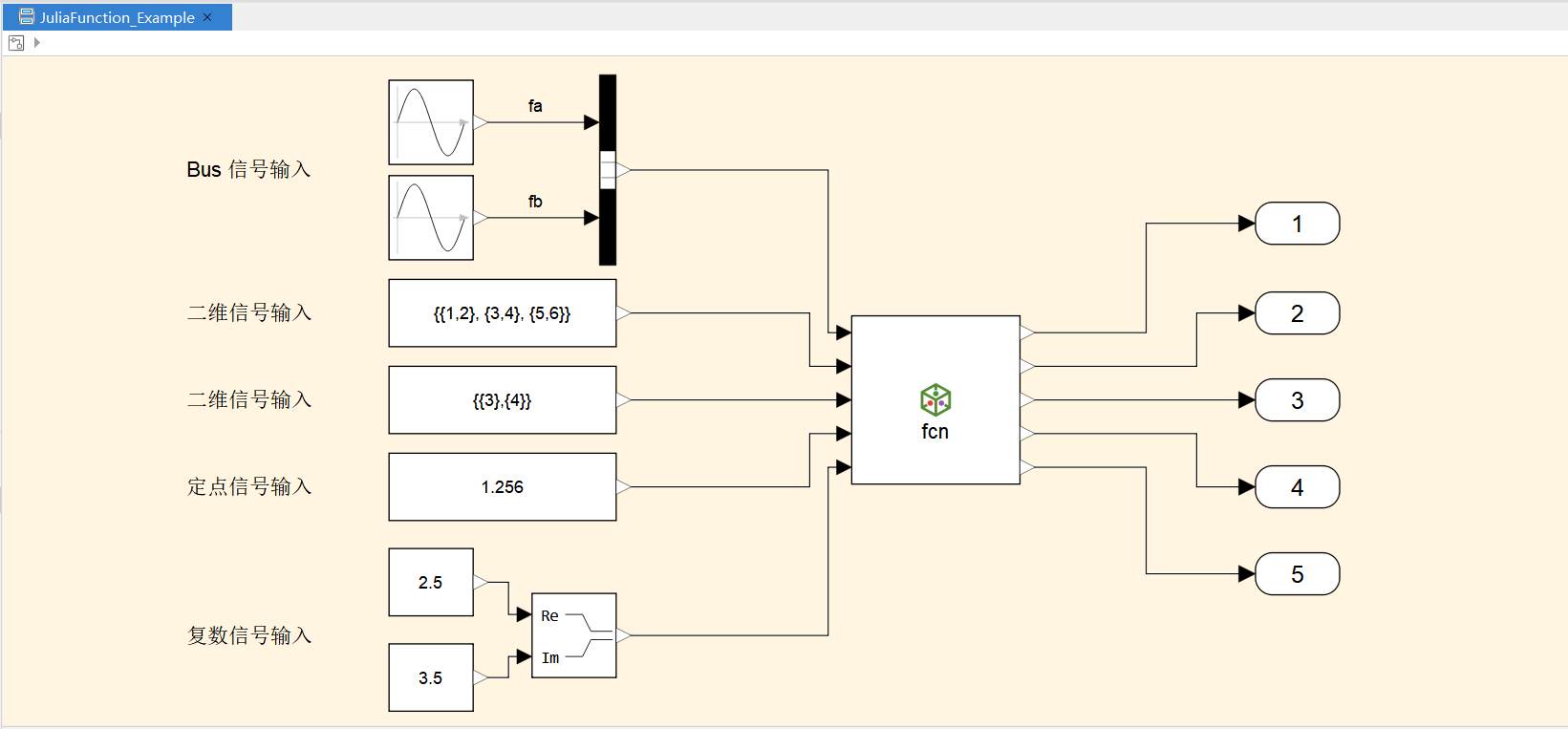

当您完成函数脚本文件的编辑并保存后，对应的 JuliaFunction 模块的输入与输出端口即被自动更新，您可按需将它们连接到其它模块上。

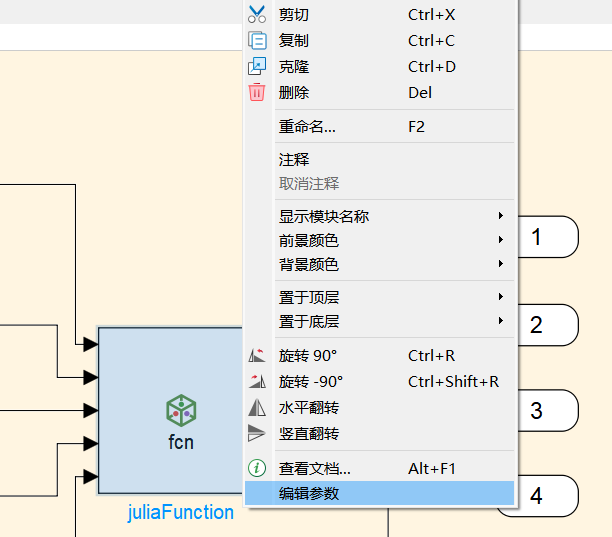

选中 JuliaFunction 模块，右键单击并在下拉菜单中选择编辑参数，在对话框中配置输入输出端口维度与数据类型。

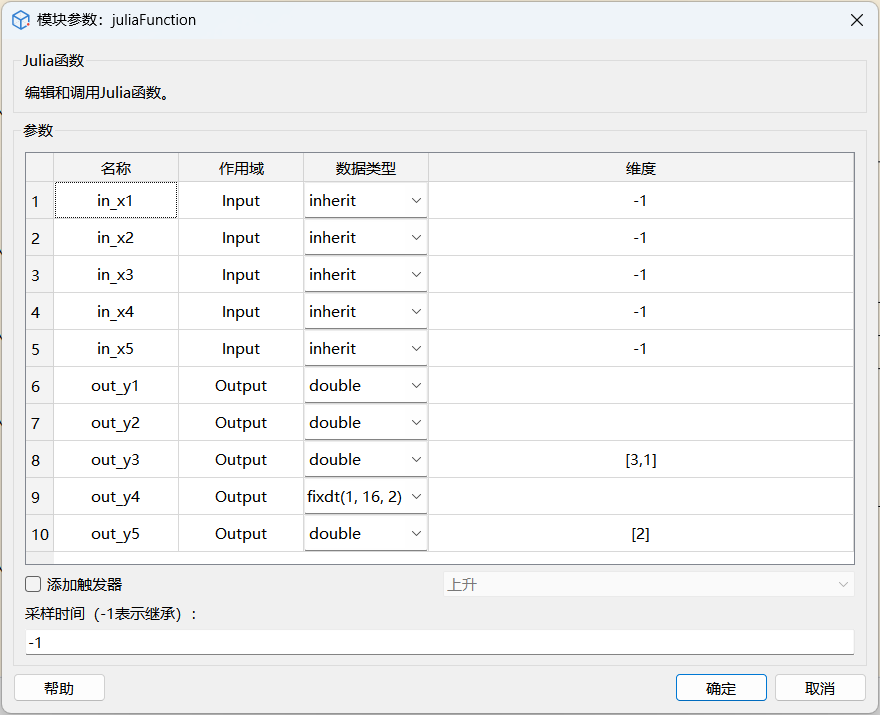

弹出的对话框中会列出各个输入输出端口的情况，您可在“数据类型”、“维度”列调整各个端口的数据类型与维度。

数据类型为下拉单选框，其中 inherit 选项表示该端口的数据类型由自动推导得到。维度为输入框：

留空表示该端口数据为标量
-1 表示该端口的维度由自动推导得到
[d1,d2,...,dn] 表示该端口的维度为 d1 x d2 x ... x dn，其中 d1, d2, ..., dn 为正整数

输入端口的数据类型与维度支持自动推导（根据与之相连的信号），如您希望使用自动推导，请将数据类型置为“inherit”，维度置为“-1”。

输出端口的数据类型与维度暂不支持自动推导，您需要根据模块输入信号以及 Julia 计算逻辑，自行输入正确的类型与维度。

# 示例

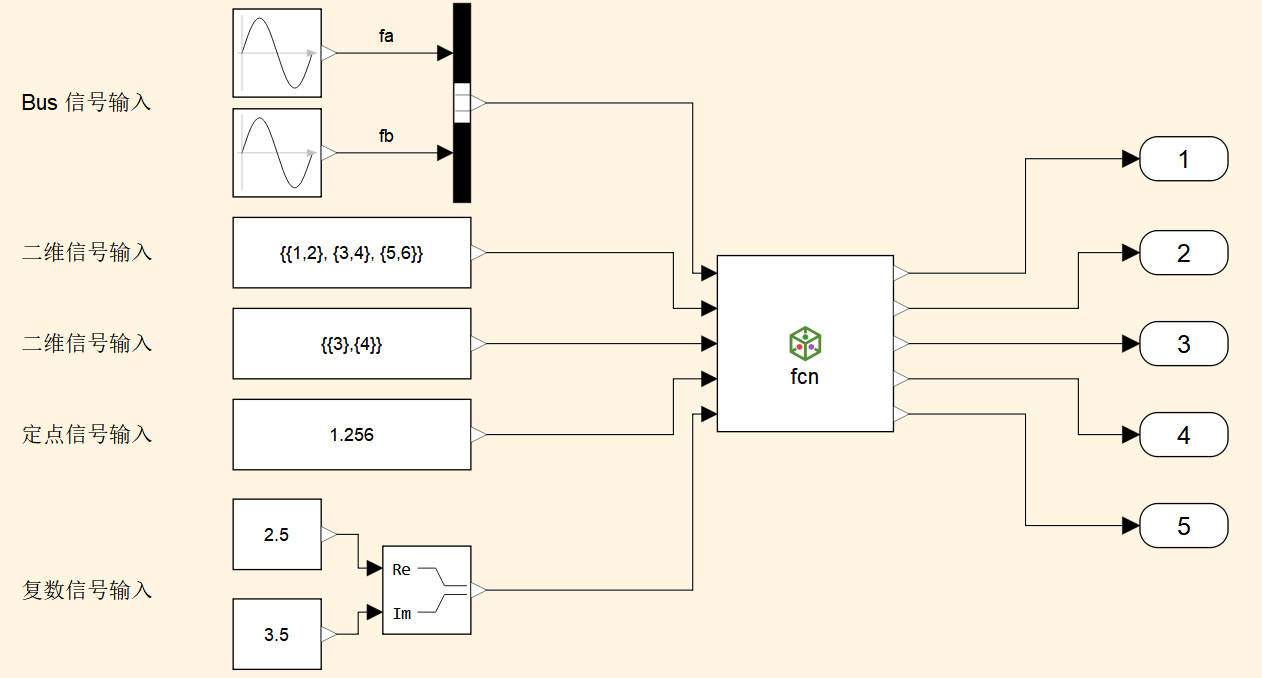

参考示例模型

JuliaFunction_Example.mo

。

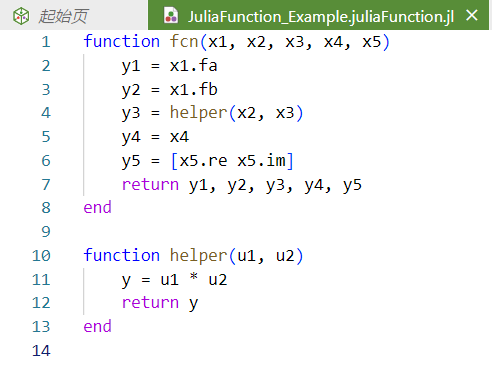

JuliaFunction 脚本如下：

# 主函数
function fcn(x1, x2, x3, x4, x5)
    y1 = x1.fa
    y2 = x1.fb
    y3 = helper(x2, x3)
    y4 = x4
    y5 = [x5.re x5.im]
    return y1, y2, y3, y4, y5
end

# 辅助函数
function helper(u1, u2)
    y = u1 * u2
    return y
end

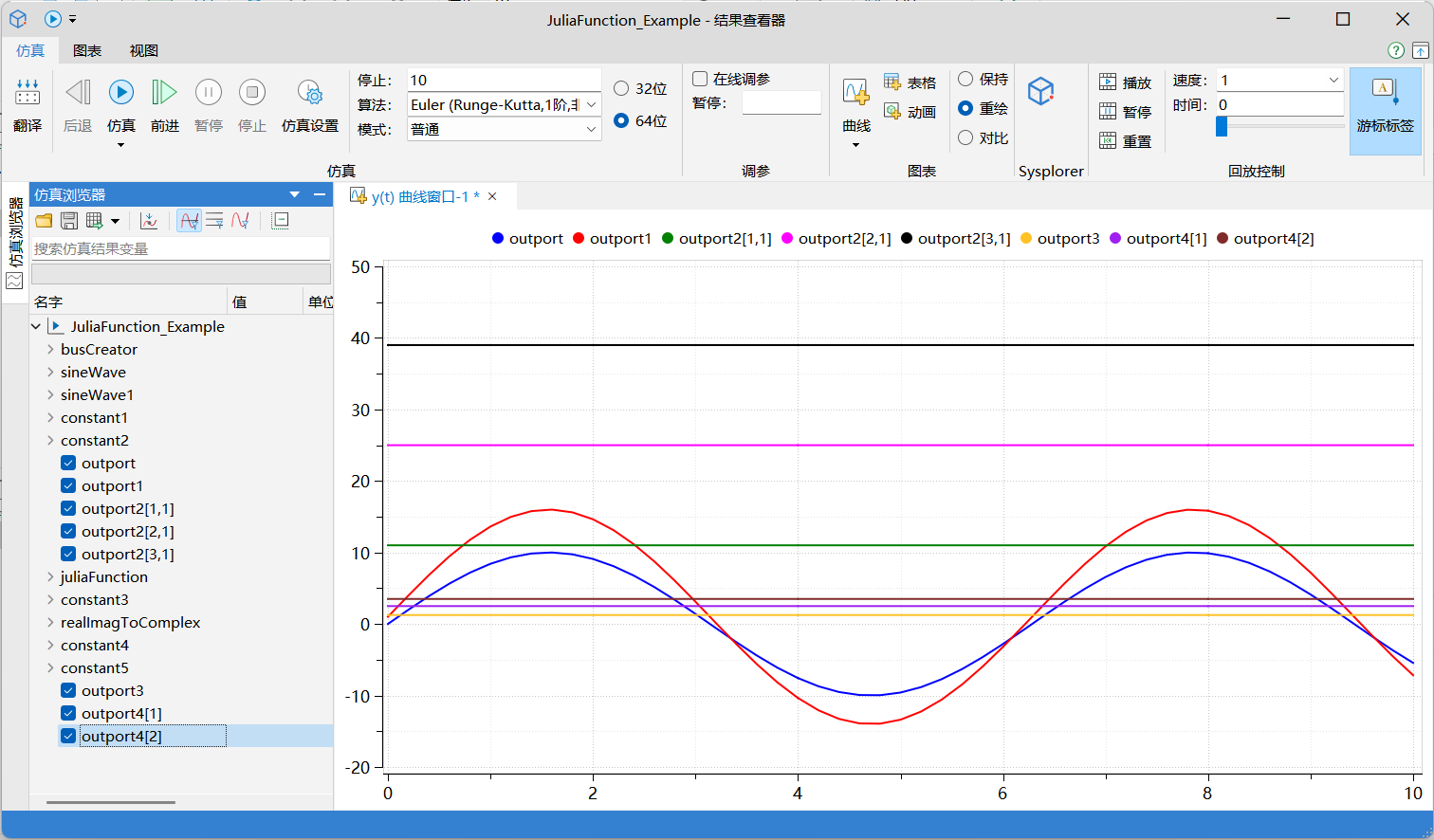

仿真结果如下：

# 示例说明

sineWave 模块：生成幅度为 1，频率为 1 的正弦波信号；
sineWave1 模块：生成幅度为 1，频率为 1 的正弦波信号；
constant1 模块：生成常量信号，此例中生成的是 3x2 的矩阵；
constant2 模块：生成常量信号，此例中生成的是 2x1 的矩阵；
constant3 模块：生成常量信号，此例中生成的是定点类型标量；
constant4 模块：生成常量信号，此例中生成的是浮点类型标量；
constant5 模块：生成常量信号，此例中生成的是浮点类型标量；
realImagToComplex 模块：将 2 个实数信号组合为 1 个复数信号
juliaFunction 模块：以 Julia 对象所表达的算法，对 3 个输入进行计算，得到 3 个输出；
outport 模块：计算结果输出端口 1；
outport1 模块：计算结果输出端口 2；
outport2 模块：计算结果输出端口 3；
outport3 模块：计算结果输出端口 4；
outport4 模块：计算结果输出端口 5。

# 端口

# 输入

u — 输入端口

标量 | 向量 | 矩阵

输入端口，指定为标量、向量或矩阵。您创建的每个输入都有一个对应的输入端口。

依存关系

要创建输入端口，请双击模块并在 Syslab 的 Julia 函数脚本中，添加函数入口参数。

# 输出

y — 输出端口

标量 | 向量 | 矩阵

输出端口，指定为标量、向量或矩阵。您创建的每个输出都有一个对应的输出端口。

依存关系

要创建输出端口，请双击模块并在 Syslab 的 Julia 函数脚本中，添加函数返回参数。

# 参数

端口数据类型 — 指定输入输出端口数据类型

端口维度—指定输入输出端口数据维度

指定此模块输入输出端口可连接信号的数据维度。

设置端口维度由自动推导得到，请输入 -1 。
设置端口维度为标量，请不输入任何字符。
设置端口维度为向量，请输入 [d]，d 为正整数。
设置端口维度为矩阵，请输入 [d1,d2,d3,...,dn]，其中 d1,d2,d3,...,dn 等均为正整数。

添加触发器 — 创建一个触发信号输入端口

在模块顶部增加一个特殊输入端口，可接收触发信号输入，支持的触发方式包括上升、下降、任一和函数调用四种方式。

# 版本历史记录

在 2025a 推出，在 2025b 更新

# 限制信息

暂不支持输出端口维度与数据类型的推导，需手动配置。
暂不支持设置 Paramter Data 参数和 Data Store Memory 参数。
暂不支持 int64、uint64 类型。
暂不支持在同一个 Sysblock 模型中包含重名的 Julia 函数（无论是主函数或辅助函数）。
