# PowerSpectralDensity

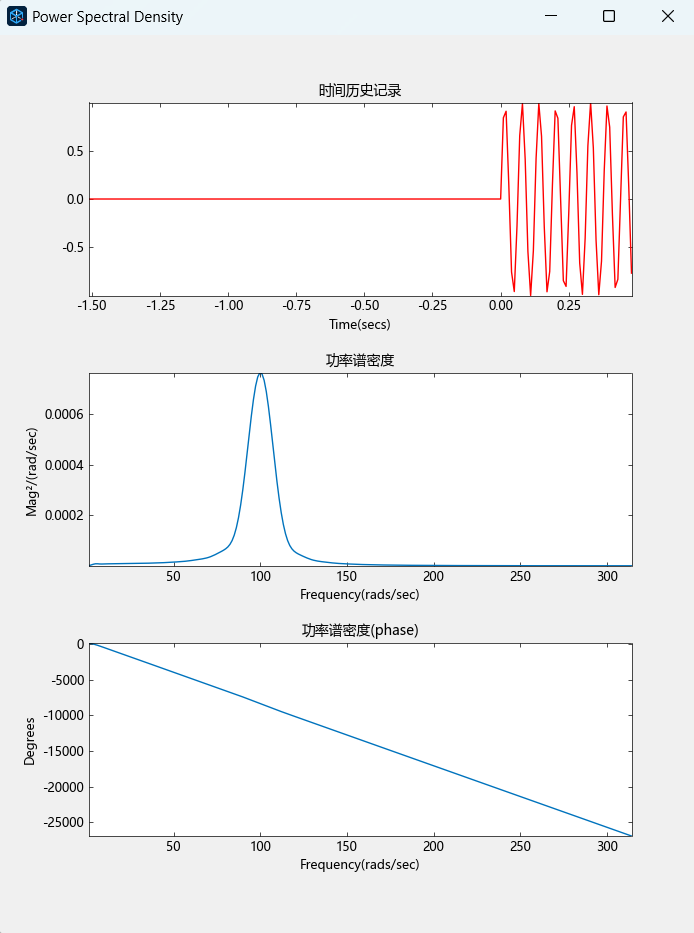

绘制输入信号的功率谱密度（PSD）。

库： Sysblock模块库 / Sinks

# 描述

PowerSpectralDensity 模块绘制输入信号的功率谱密度（PSD）。

PowerSpectralDensity 模块有一个输入端口，可实时绘制一个实数输入信号的功率谱密度，该模块接受实数标量输入信号。

# 端口

# 输入

u — 输入信号

标量

输入信号，指定为实数标量。

数据类型： double

# 参数

缓冲区长度 — 指定缓冲区长度

128（默认） | 正整数标量

缓冲区长度，以正整数标量指定。缓冲区长度应大于绘图时数据点数。

FFT 点数 — 指定 FFT 点数

512（默认） | 正整数标量

FFT 点数，以正整数标量指定。

绘图时数据点数 — 指定绘图时数据点数

64（默认） | 正整数标量

绘图时数据点数，以正整数标量指定。绘图时数据点数应小于缓冲区长度。

采样时间 — 采样时间

0.1（默认） | 正实数标量

模块输入端口的采样时间，指定为以秒为单位的正实数标量。

# 版本历史记录

在 2025b 推出
