Scope 模块和结果查看器概述

方法概述

Sysblock 提供了多种方法来显示仿真数据，并捕获数据用于后续分析。主要的工具包括 Scope 模块 和 结果查看器。这些工具在连接信号和保存数据的方式上有所不同。

Scope 模块

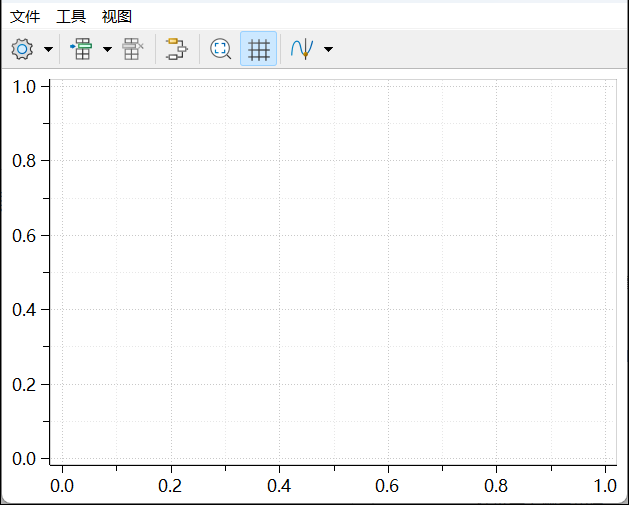

Scope 模块 是一个图形化工具，用于实时显示仿真数据。它可以直接连接到模型中的信号，并在仿真过程中动态显示信号的变化。

使用 Scope 模块

1. 添加 Scope 模块：在 Sysblock 的模块库中，找到 Utilities 类别。将 Scope 模块 拖动到模型中。
2. 连接信号：将需要观察的信号连接到 Scope 模块的输入端口。
3. 运行仿真：运行仿真，观察 Scope 模块中的信号波形。

结果查看器

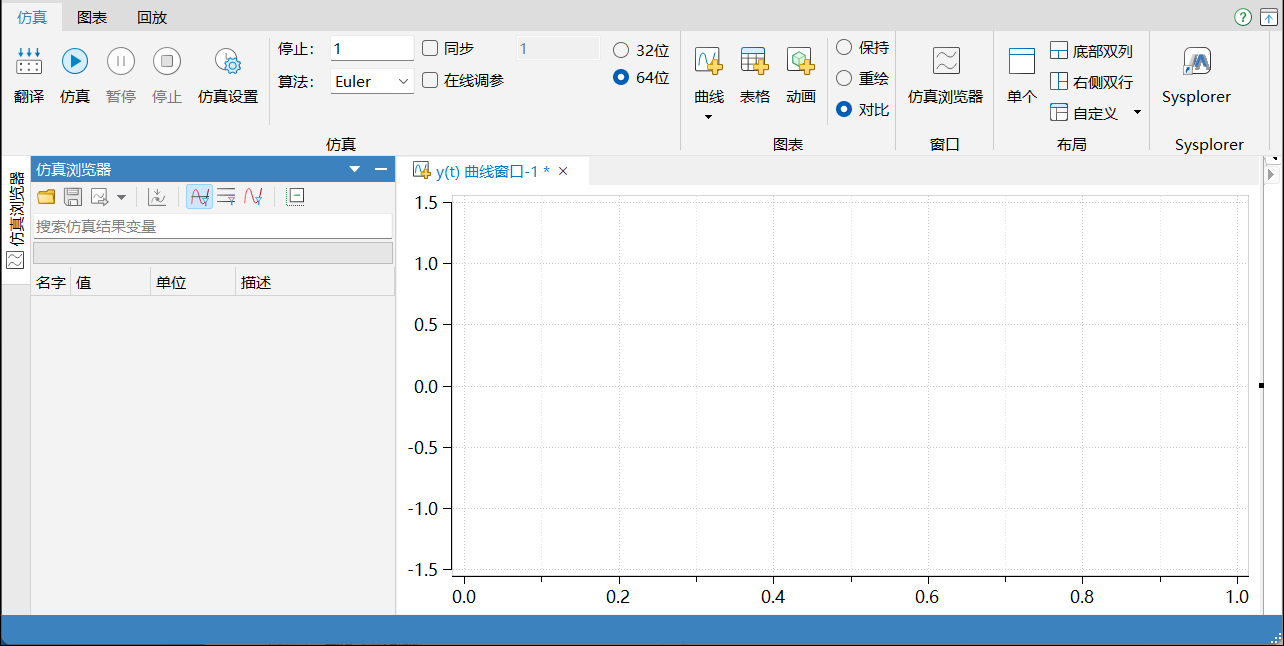

结果查看器 是一个用于分析仿真结果的工具，它允许用户在仿真完成后查看和分析数据。结果查看器提供了更多的分析功能，例如数据导出、绘图等。

使用结果查看器

1. 运行仿真：运行仿真模型，保存仿真结果。
2. 打开结果查看器：在 Sysblock 中，打开结果查看器。
3. 加载仿真结果：加载保存的仿真结果文件。
4. 查看和分析数据：使用结果查看器中的功能，查看和分析仿真数据。

功能对比

以下是 Scope 模块 和 结果查看器 的功能对比：

功能	Scope 模块	结果查看器
连接信号	直接连接到模型中的信号	加载保存的仿真结果文件
实时显示	支持实时显示仿真数据	仅支持仿真完成后查看数据
数据保存	可以将数据保存为文件	可以将数据保存为文件
数据导出	支持导出数据到文件	支持导出数据到文件
分析功能	提供基本的信号分析功能	提供高级的分析功能，如数据导出、绘图等
使用场景	适用于实时观察信号变化	适用于仿真完成后进行详细分析
