# 使用函数调用子系统

Function-Call Subsystem 模块是一种条件执行子系统，它在每次控制端口收到函数调用事件时运行。FunctionCallGenerator 模块可以提供函数调用事件。

函数调用子系统类似过程编程语言中的函数。调用函数调用子系统将按顺序执行子系统中的模块的输出方法。

# 创建函数调用子系统

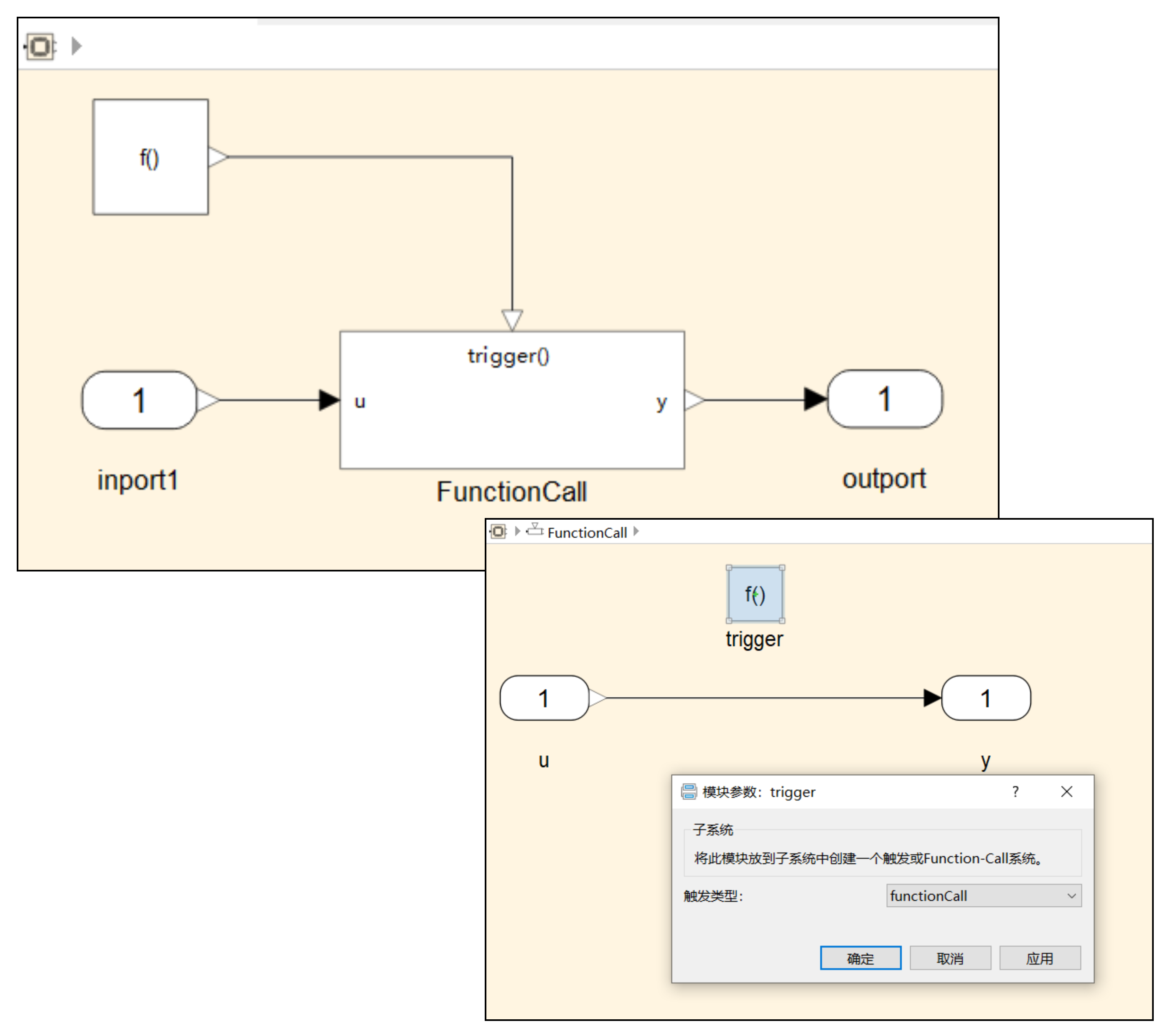

  1. 在模型中添加 Function-Call Subsystem 模块。

  • Sysblock 框图建模环境，添加 Subsystem 模块到您的模型中。

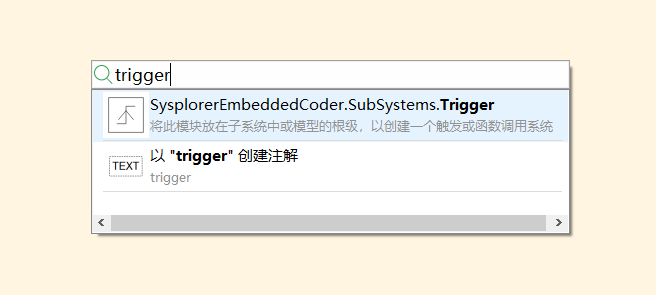

  • 进入 Subsystem 模块，双击呼出快速搜索框，键入 trigger，然后选择 Subsystem.Trigger。

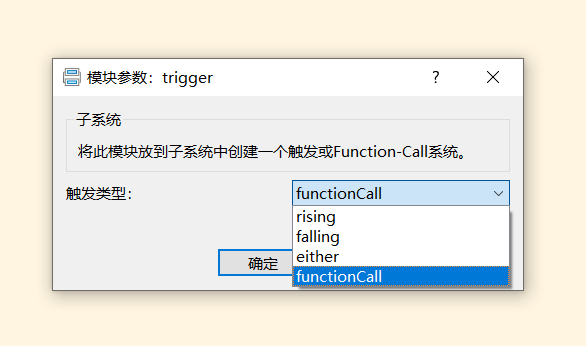

  • 打开 Trigger 端口模块的参数对话框，将触发类型设置为 functionCall 选项。

  1. 将函数调用发起方连接到函数调用输入接口。
  • 使用 FunctionCallGenerator 模块，连接值函数调用输入端口。

# 函数调用子系统中的参数设置

配置 FunctionCallGenerator 模块，方法如下：

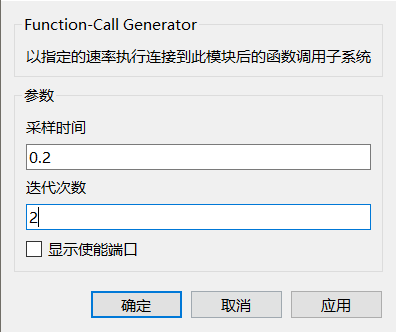

该模块功能以指定的速率执行某子系统。包含两个参数：采样时间、迭代次数。

  • 采样时间：必须设置为模型仿真步长的整数倍。如图所示代表每 0.2 秒调用一次 Function-Call 子系统。
  • 迭代次数：该参数代表一个仿真时间步中执行的调用次数。

# 函数调用子系统中的采样时间传播

配置 Function-Call Subsystem 模块，方法是：将其 Trigger Port 模块的采样时间类型设置为触发或周期性。

# 函数调用子系统的锁存输入数据

可以锁存 Function-Call Subsystem 模块中的 Inport 模块的输入数据，以确保数据完整性。要锁存输入数据，请在 Inport 模块参数中，选择针对函数调用子系统输出的反馈信号锁存输入。

# 模型案例

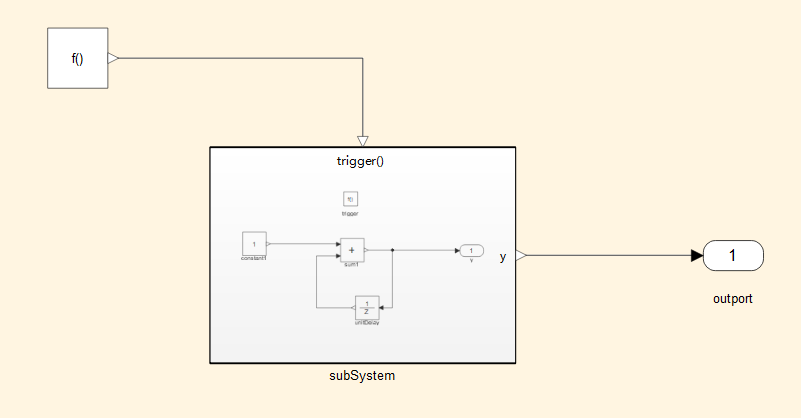

基于函数调用子系统的特性，可以搭建如下验证系统。

注：请在仿真设置的输出 Tab 页勾选存储时间时刻的变量值选项以获取相同的仿真结果。

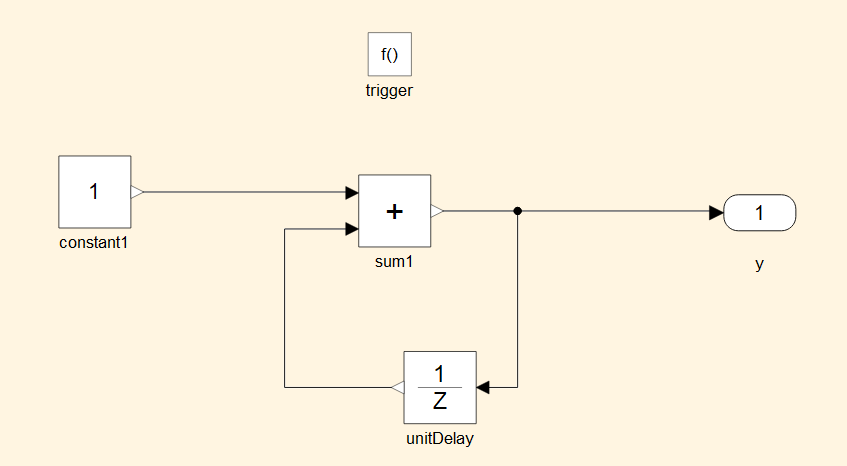

子系统中设置累加算法。

仿真时间设置为 1 秒，仿真步长设置为 0.1 秒，FunctionCallGenerator 模块设置为 0.2 秒，代表每 0.2 秒调用一次；仿真结果如下：

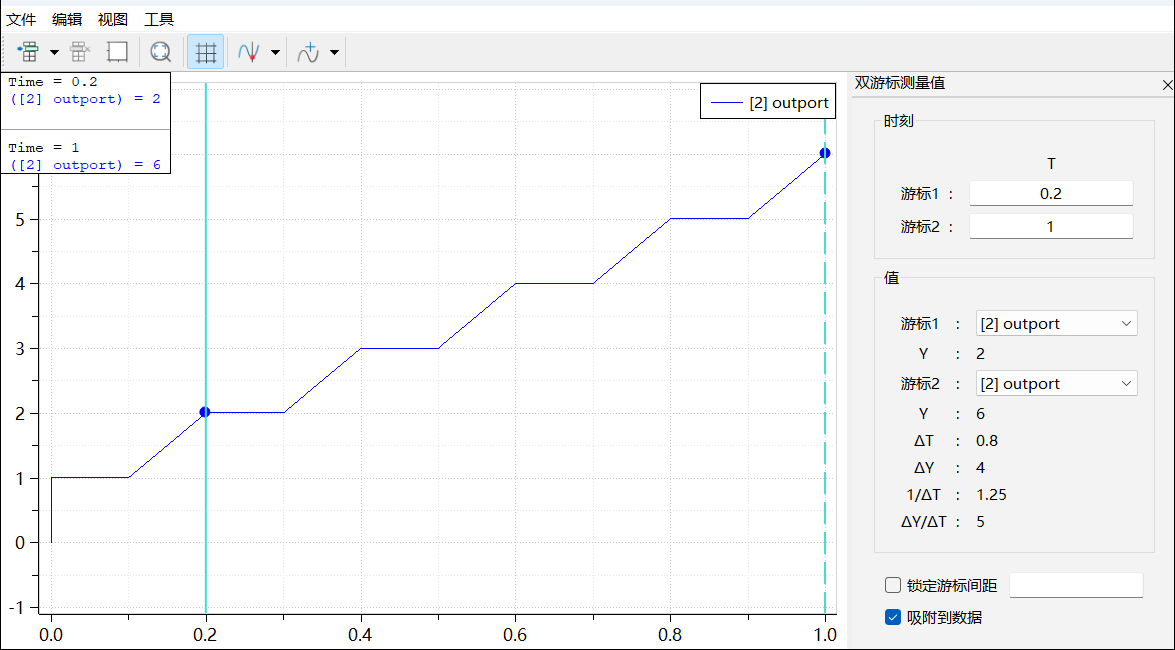

如上图所示，1 秒内该子系统一共被调用 6 次，分别在 0、0.2、0.4、0.6、0.8 和 1 秒处生成结果 1、2、3、4、5、6。

在之前案例的基础上，将 FunctionCallGenator 模块采样时间设置为 0.2 秒，迭代次数设置为 2；模型仿真步长设置为 0.1，仿真时间 1 秒。

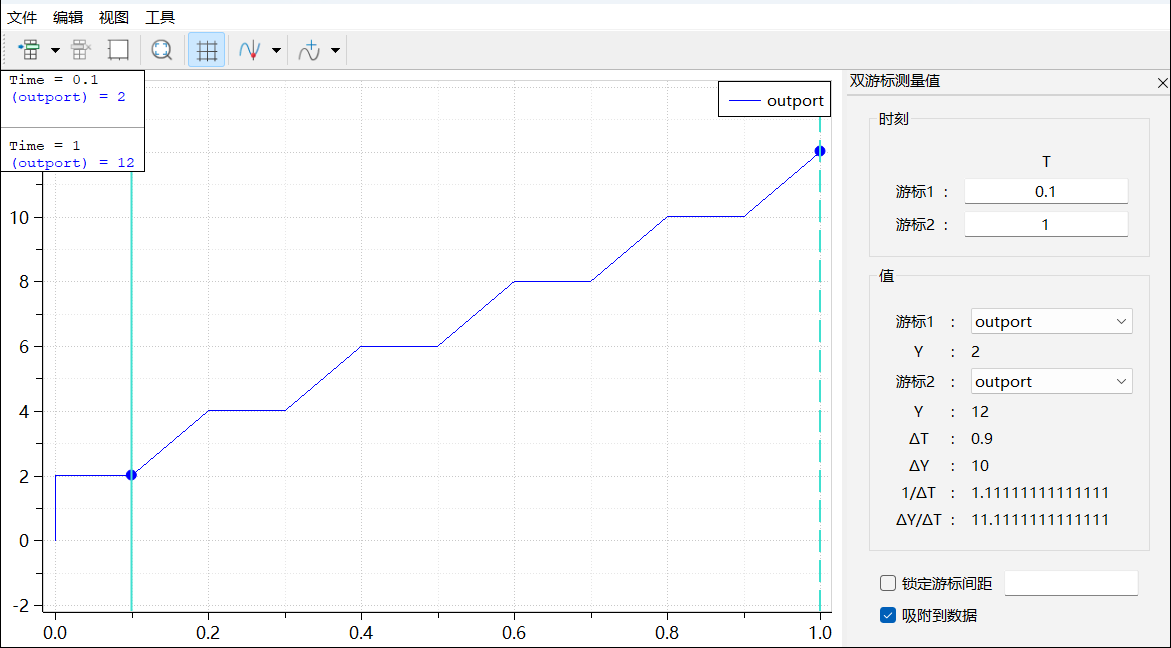

预期结果为子系统每隔 0.2 秒输出一次结果，每次输出结果数值增加 2（子系统执行 2 次），因此输出分别对应 2、4、6、8、10、12。
