# 房屋的热模型

# 引言

此示例说明如何使用 Sysblock 来创建房屋的热模型。此系统对室外环境、房屋的热特性和房屋供暖系统进行建模。

单击右侧打开示例按钮，在 Sysplorer 中打开示例文件。

# 房屋的热模型分析

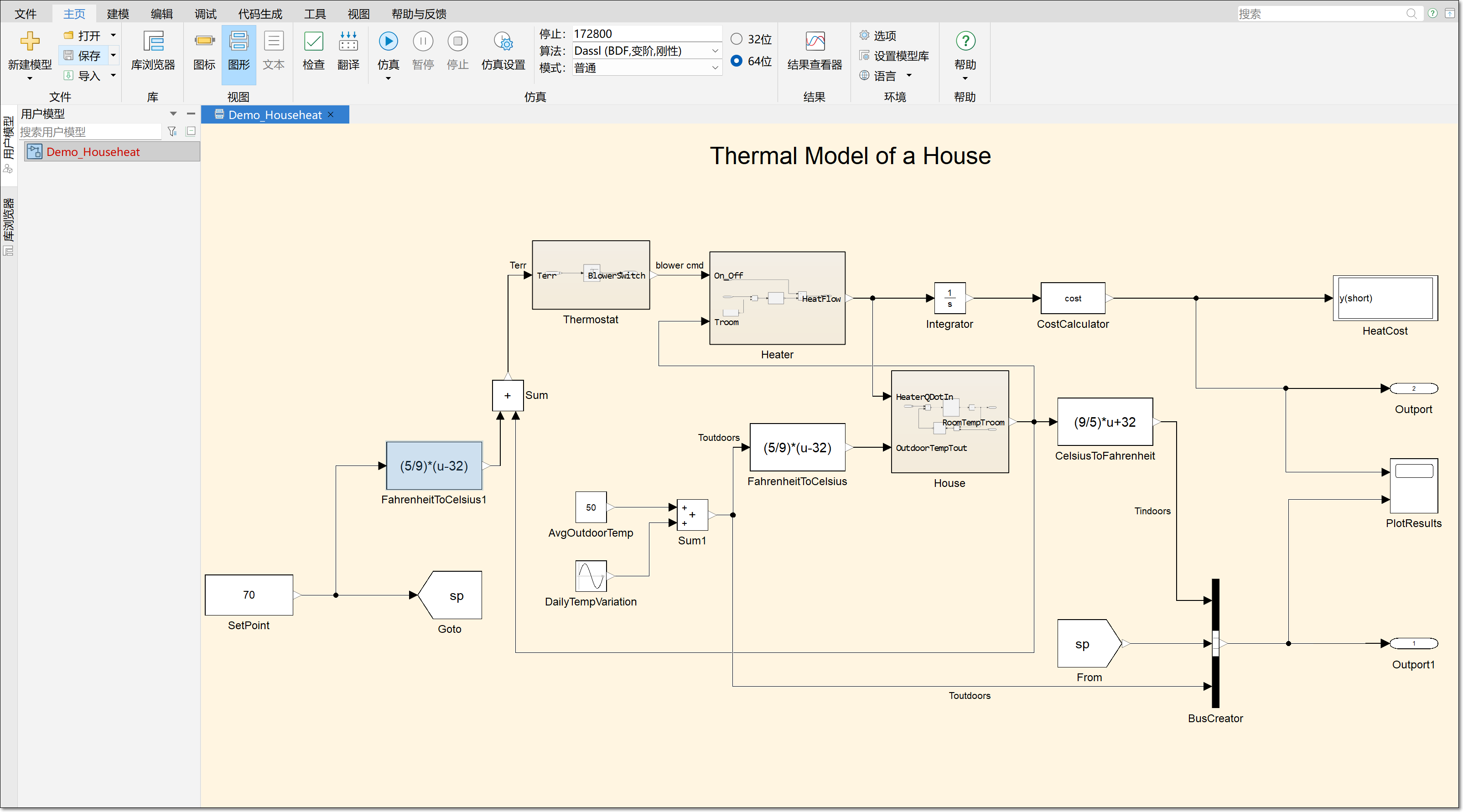

单击打开示例后在 Sysplorer中看到，完整的 Sysblock 模型如下图所示。

其中 Set Point 模块用来指定室内需要保持的温度，默认为 70ºF（华氏度）；Heater 子系统模拟恒定的空气流速，以默认的 1 千克 / 秒流速吹出 50ºC（122ºF）的热空气；House 子系统用来计算室温的变化，它同时考虑加热器的热流和环境中的热损失；AvgOutdoorTemp 和 DailyTempVariation 模块用来模拟室外平均气温和每日温度波动，以用来模拟房屋的散热系统；CostCalculator 模块用来计算热流随时间的变化并乘以能量成本，从而得出加热成本。

# 仿真设置

本示例中，设定系统仿真时间为 48 小时（172800 秒），其中 heatCost 为供暖成本（单位：元）、Set Point 为设定温度（单位：华氏度）、toutdoors 为室外温度（成正弦变化，单位：摄氏度），tindoors 为室内温度（基本保持在上下 5 度变化，单位：摄氏度）。在此基础上进行仿真结果分析，计算加热成本。

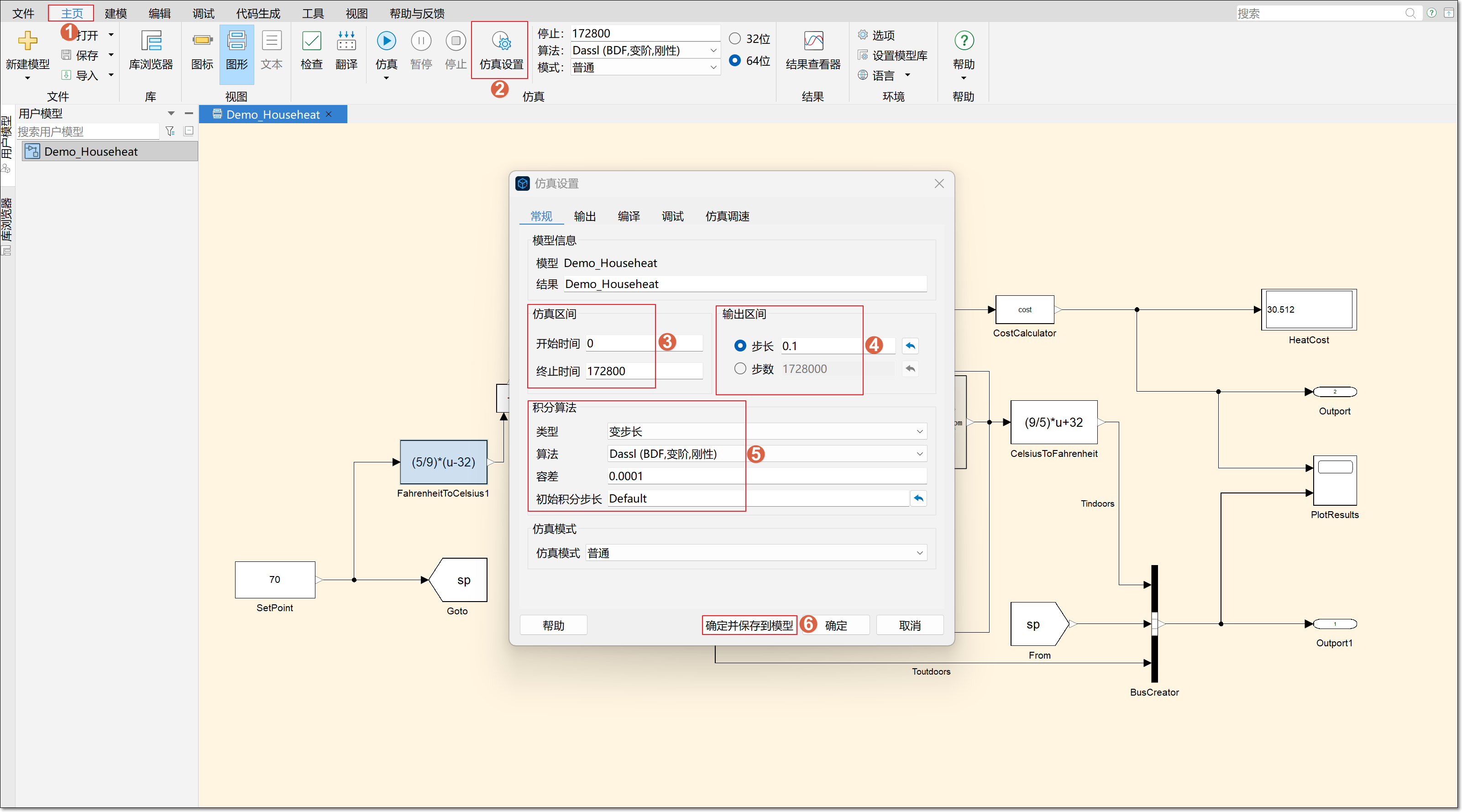

因此在进行仿真之前需要进行仿真设置，在软件上方功能区，单击主页 > 仿真设置按钮，打开仿真设置界面。在该界面设置开始时间 0，终止时间 172800，输出区间步长 0.1。积分算法的类型设置为变步长，算法为 Dassl（BDF，变阶，刚性），容差 0.0001，初始积分步长 Default，单击确定并保存到模型。

# 仿真运行

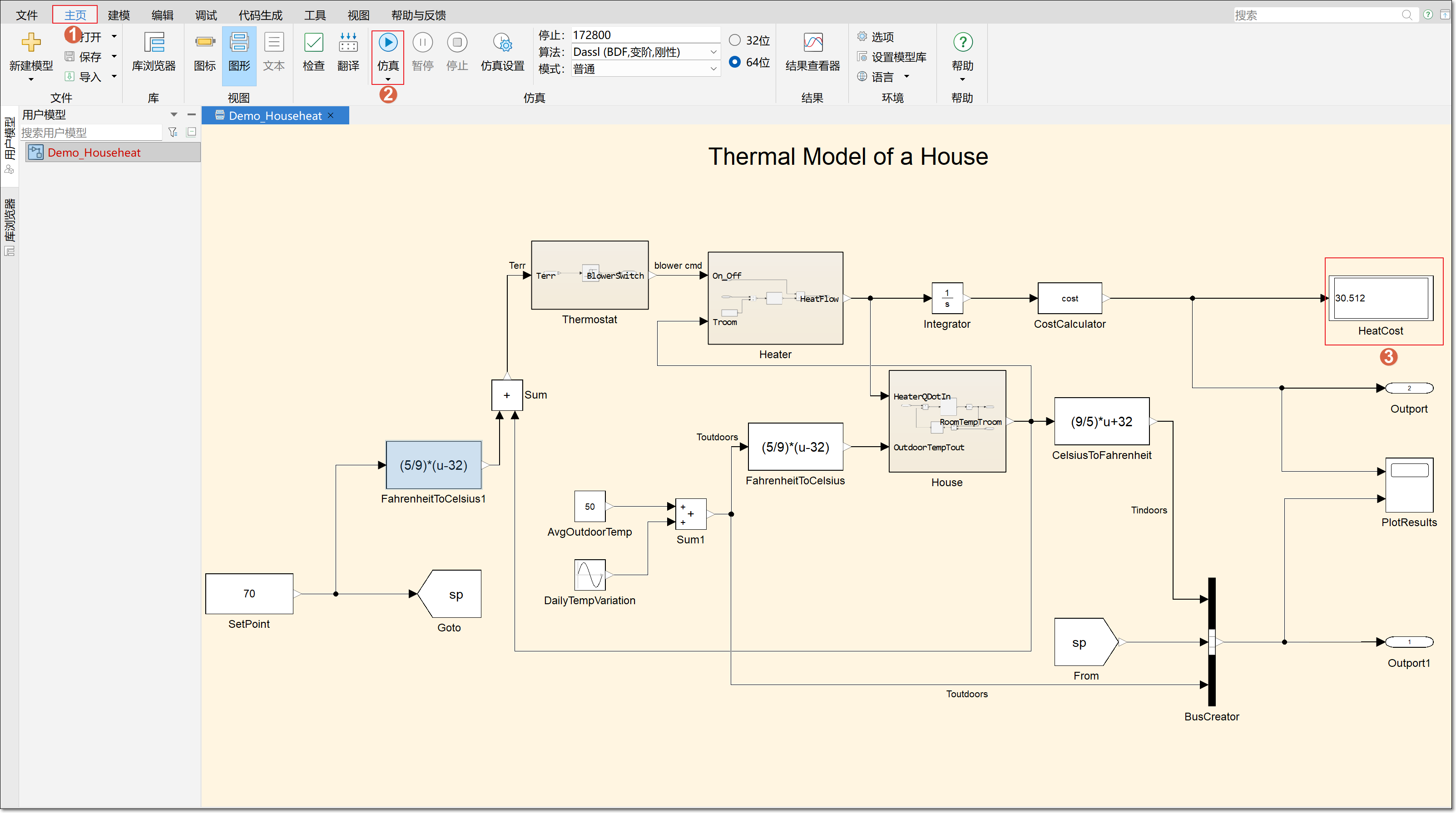

  1. 单击主页 > 仿真，等待仿真运行结束,可在 HeatCost 模块看到供暖成本。

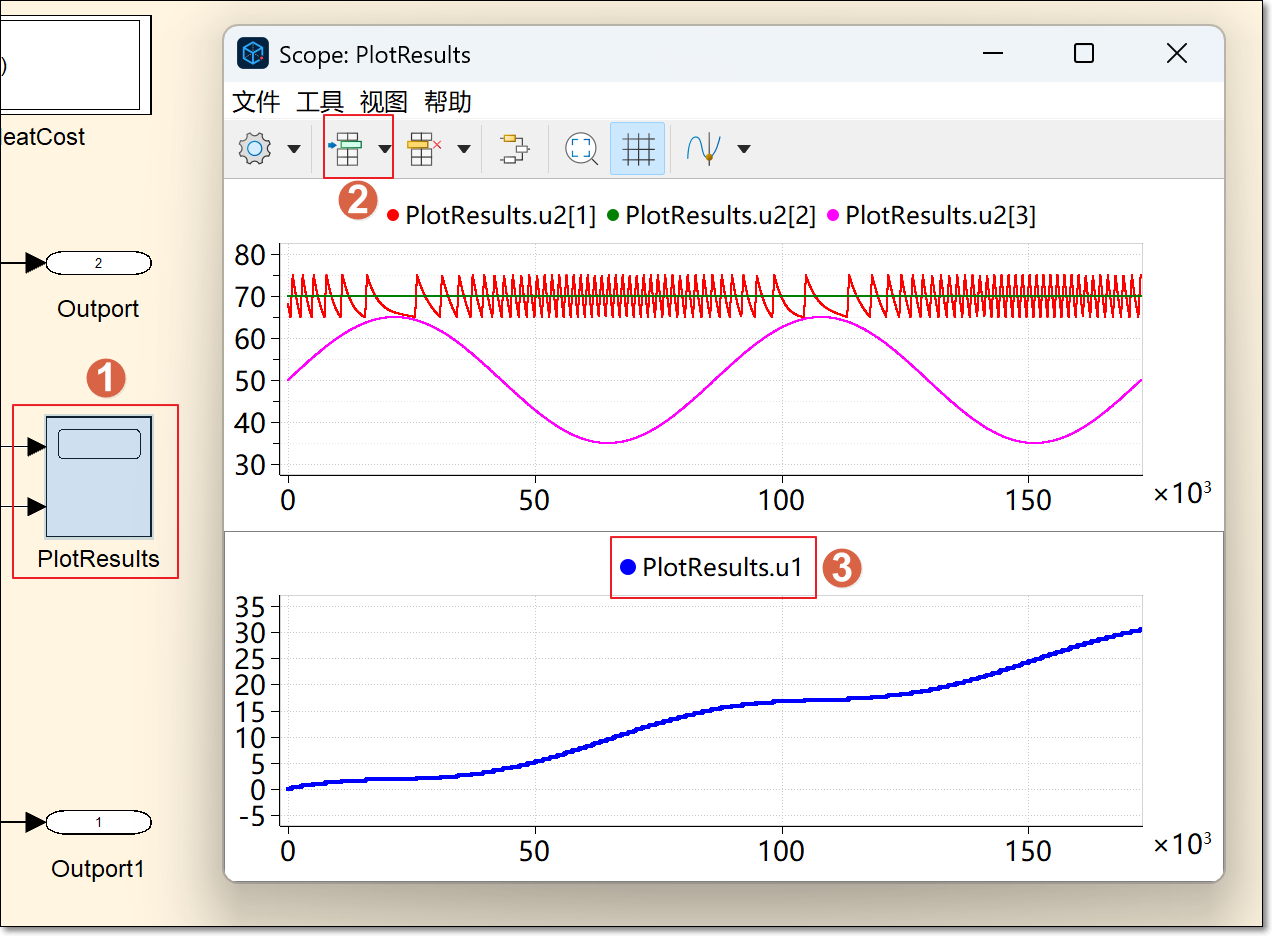

  2. 双击打开 PlotResults 模块，单击添加子窗口，再单击 PlotResults.u1 并且长按左键拖拽至新建的子窗口。

最终的仿真结果如上图所示。可知，此房屋供暖系统 48 小时消耗暖气费大约为 30 元，在这期间室外温度在 35 摄氏度到 65 华氏度之间变化，而室温始终维持在 70 华氏度左右。
