# JuliaObject

使用 Syslab 中的 Julia 对象进行动态系统建模和处理流式数据。

库： Sysblock 模块库 / Utilities

# 描述

JuliaObject 将 Syslab 中的 Julia 对象添加到 Sysblock 中，专为仿真输入随时间变化的动态系统而设计，具备以下能力：

创建用于算法建模的特定方法和属性；
提供了一套结构化的模板流程，可在执行期间自动完成许多管理操作，包括初始化系统、验证数据、单步计算、仿真结束时释放资源等。

注意

在使用 JuliaObject 模块前，请确认以下前提条件被满足，否则 JuliaObject 不可用：

当前的 Sysplorer 由相同版本的 Syslab 启动，且当前 Syslab 处于运行状态；
Sysplorer 的 Syslab Extension for Sysplorer 插件被加载并启用。

# 为 JuliaObject 模块选择 Julia 对象脚本

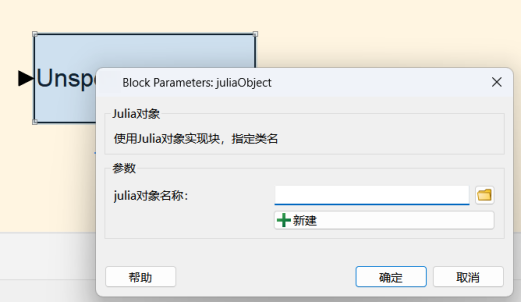

双击新创建的 JuliaObject 模块，Julia 对象脚本文件的选择弹框将弹出。您可以单击新建按钮以创建一个新的 Julia 对象脚本文件，此时 Syslab 窗口中将打开一个默认的 Syslab 对象模板文件，您可以在此基础上完成您的编码。编码规范详见下节。

您还可以单击右侧的浏览按钮选择一个既有的Julia对象脚本文件。

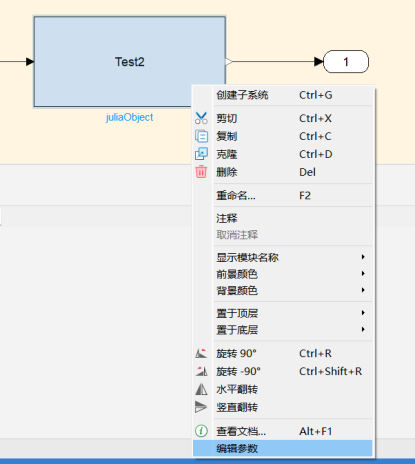

如果您想为一个已经绑定过 Julia 对象脚本文件的 JuliaObject 模块更换脚本文件，可右击该模块，在右键菜单中选择编辑参数。

# 编辑 Julia 对象脚本

当您新建 Julia 对象后，将打开一个默认的模板文件，请留意文件注释中的书写规范。

Julia 对象文件中属性分为公共属性 Parameter 和私有属性 Private。

属性：

属性分类	设计用途	特点	支持的数据类型
Parameter	Julia 对象所描述系统/算法的参数	可在 Sysplorer 中赋值（详见后续章节），成员方法可访问	基本类型标量，如 gain::Real=1.0 基本类型数组/矩阵，如 gains::Array{Real}=[1 2 3; 4 5 6] 自定义类型标量，如 factors::Any=MWStruct(fa=1, fb=[3,2,1])*详见示例模型
Private	Julia 对象所描述系统/算法的内部状态	仅成员方法可访问	无限制

方法：

方法	说明
setupImpl	执行设置和初始化任务
stepImpl	系统输出和状态更新方程
releaseImpl	释放使用的资源和执行必要的清理任务

端口：

Julia 对象的 setupImpl、stepImpl 方法将决定其对应的 JuliaObject 模块的输入输出端口情况。

端口类型	说明
输入端口	setupImpl、stepImpl 方法的形参（除 self）
输出端口	stepImpl 方法的返回值

例如，当您定义了如下的成员方法时：

function setupImpl(self, u1, u2, u3)
# ...
return nothing

function stepImpl(self, u1, u2, u3)
# ...
return y1, y2

其对应的 JuliaObject 模块将具备 3 个输入端口 u1, u2, u3 与 2 个输出端口 y1, y2。

注意

编辑 Julia 对象文件时，请注意以下几点：

请勿删除注释标签，如 # Description、# Methods 等。
请勿删除初始化函数 setupImpl()，单步计算函数 stepImpl()，释放资源函数 releaseImpl()。
类名需要具有唯一性，且与文件名一致。
在修改 Julia 对象脚本并保存后，对应的框图模块不能直接进行仿真，需要进行打开参数对话框或单机对话框的确定按钮操作，使框图模块同步 Julia 对象脚本修改内容。
setupImpl 与 stepImpl 方法的形参应完全一致。
主函数的输出必须使用 return 指定，且必须为函数体中已经出现的变量符号（例如，”return y1, y2”为合法，而“return y1 * 2””return 3+3””return 6”等为非法）。

在模型中使用 Julia 对象：

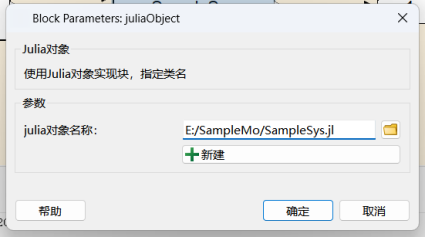

当您在 Syslab 中完成了 Julia 对象的编辑并保存后，Julia 对象脚本文件的选择弹框将自动填入对应 jl 文件的路径。此时选择确定，即完成了 JuliaObject 模块与 Julia 对象文件的绑定。

JuliaObject 模块的输入与输出端口会根据您在 Julia 对象文件中的定义情况自动更新，您可按需将它们连接到其它模块上。

# 配置 JuliaObject 模块

双击 JuliaObject 模块，将弹出 JuliaObject 模块参数对话框。在参数对话框中，您可以跳转源代码、对模块的端口和参数进行配置。

跳转到源代码：

单击“源代码”超链接，即可跳转到 Syslab 中快速打开 Julia 对象脚本。

提示

按住 alt+ctrl 键，鼠标左键单击 JuliaObject 模块，无需参数对话框也可直接跳转到 Syslab 打开 Julia 对象脚本。

配置参数：

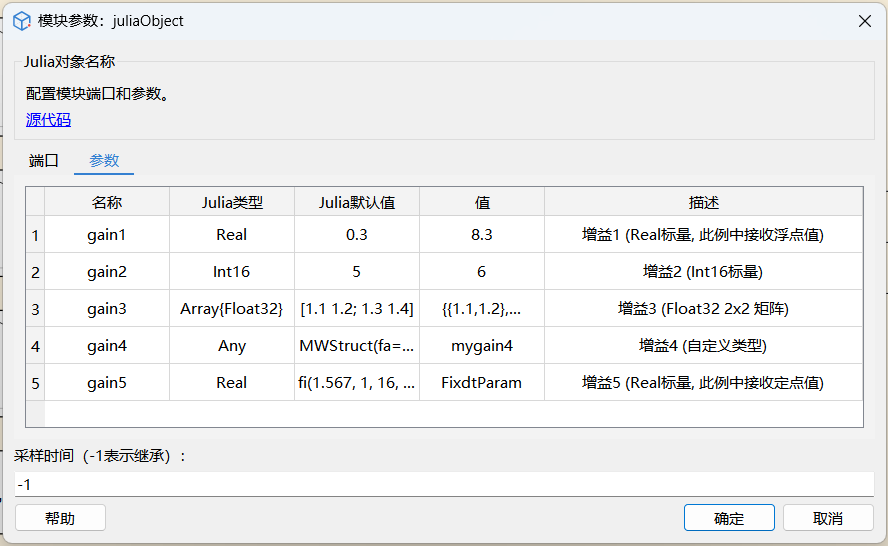

参数标签页会列出您在 Julia 对象中#Parameter部分声明的成员变量情况。您可在值一列为它们赋值，此处赋的值不会影响 Julia 对象对应的jl文件内容，并且只对当前 JuliaObject 模块生效。

为参数赋的值应为符合 Sysblock 语义的值表达式，支持引用工作区变量。特别地，对于自定义类型参数，当前仅支持在 Syslab 中创建这样的变量，同步到 Sysplorer 工作区后，将该变量名赋给对应的参数。参见工作区同步。

配置端口：

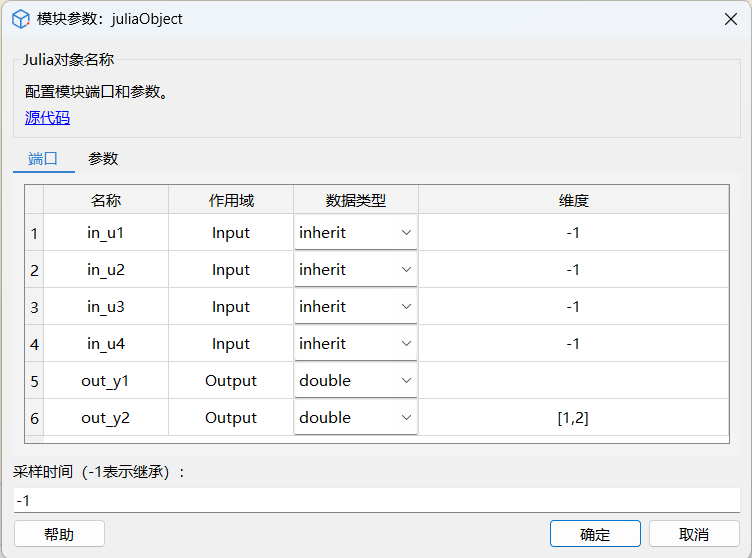

端口标签页会列出各个输入输出端口的情况，您可在“数据类型”、“维度”列调整各个端口的数据类型与维度。

数据类型为下拉单选框，其中 inherit 选项表示该端口的数据类型由自动推导得到。维度为输入框：

留空表示该端口数据为标量
-1 表示该端口的维度由自动推导得到
[d1,d2,...,dn] 表示该端口的维度为 d1 x d2 x ... x dn，其中 d1, d2, ..., dn 为正整数

输入端口的数据类型与维度支持自动推导（根据与之相连的信号），如您希望使用自动推导，请将数据类型置为“inherit”，维度置为“-1”。

输出端口的数据类型与维度暂不支持自动推导，您需要根据模块输入信号以及 Julia 计算逻辑，自行输入正确的类型与维度。

# 示例

参考示例模型

JuliaObject_Example.mo

。

运行示例模型前，请先在 Syslab 中执行以下脚本：

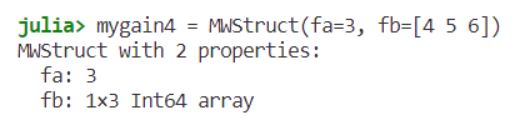

mygain4 = MWStruct(fa=3,fb=[4 5 6])

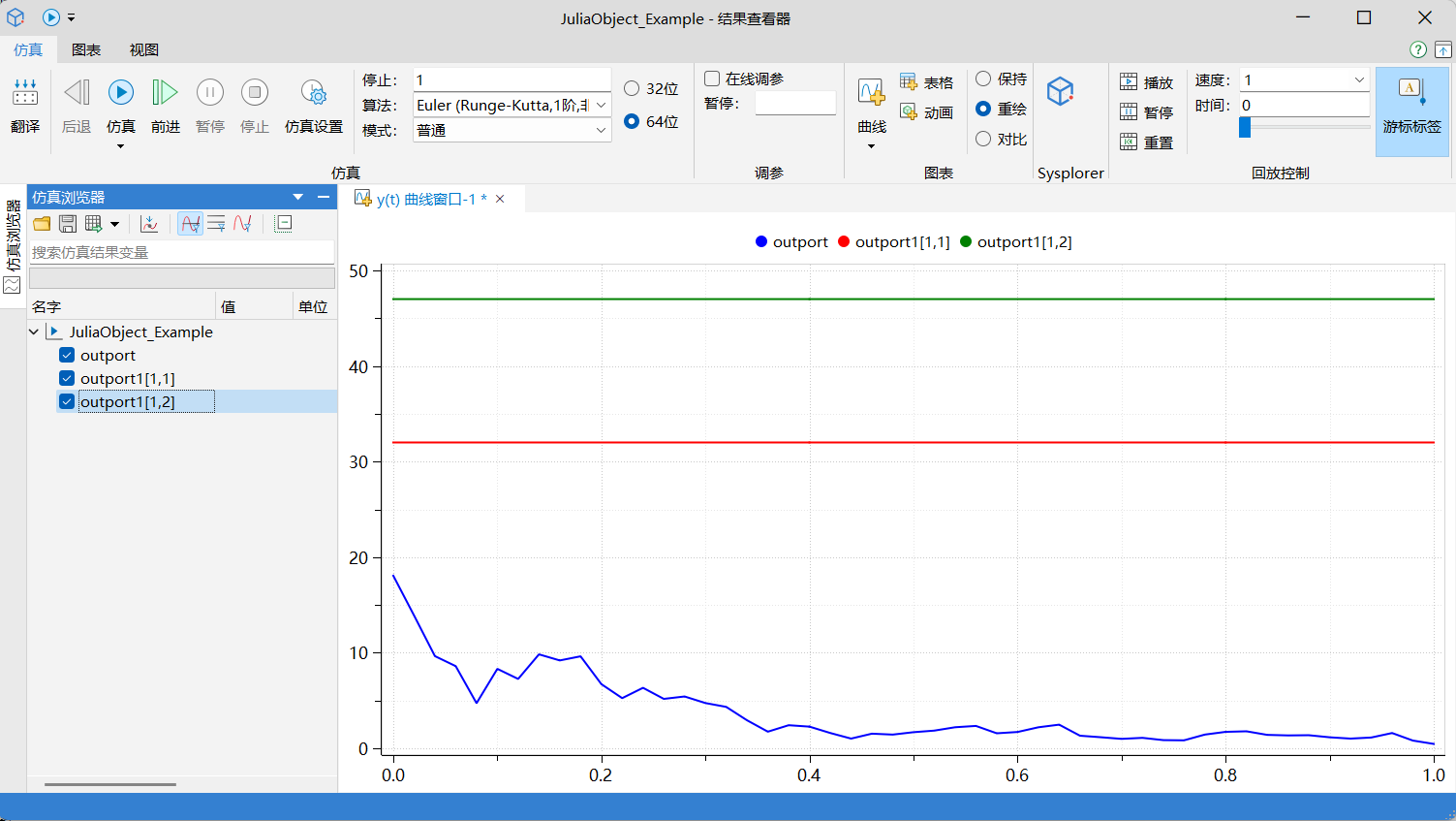

仿真结果如下：

Julia 对象脚本

using ObjectOriented
@oodef mutable struct SampleSys
    # Description (用于生成Modelica组件描述)
    # Template for syslab object block.

    # Parameter (用于生成 Modelica 组件参数，包括名称、类型、描述)
    # 格式：参数名::参数类型 = 参数值   # 参数注释
    # 例如：
    gain1::Real = 0.3                              # 增益1 (Real标量)
    gain2::Int16 = 5                               # 增益2 (Int16标量)
    gain3::Array{Float32} = [1.1 1.2; 1.3 1.4]     # 增益3 (Float32 2x2 矩阵)
    gain4::Any = MWStruct(fa=2, fb=[3 4 5])        # 增益4 (自定义类型)

    # Private (Julia内部变量)
    # 格式：变量名::类型 = 值   # 变量说明
    # 例如：
    _count::Integer = -1                          # 计数器
    accumulateval::Real = -1                      # 开始到当前时刻输入增益求和的累计结果
    # Methods (主要调用算法，包括setupImpl，stepImpl，releaseImpl)

    # 初始化函数：函数名固定，函数形参与stepImpl函数形参一致
    function setupImpl(self, u1, u2, u3, u4)
        self._count = 0
        self.accumulateval = 0
        # ...
        return nothing
    end #setupImpl

    # 单步计算函数：函数名固定，第一个函数形参必须是self，其余函数形参将作为Modelica组件的输入端口，函数返回值作为输出端口
    function stepImpl(self, u1, u2, u3, u4)
        self._count += 1
        # ...
        self.accumulateval += self.gain1 * u1 + self.gain2 * u2 + self.gain3[1,2] * u3
        y1 = self.accumulateval/self._count
        y2 = self.gain4.fb * u4
        return y1, y2
    end #stepImpl

    # 释放资源函数：函数名固定，且只能有一个函数参数self
    function releaseImpl(self)
        # ...
        return nothing
    end #releaseImpl

    # 其它自定义函数，第一个函数形参数必须是self
    # function xx(self)
    #     ...
    # end

end

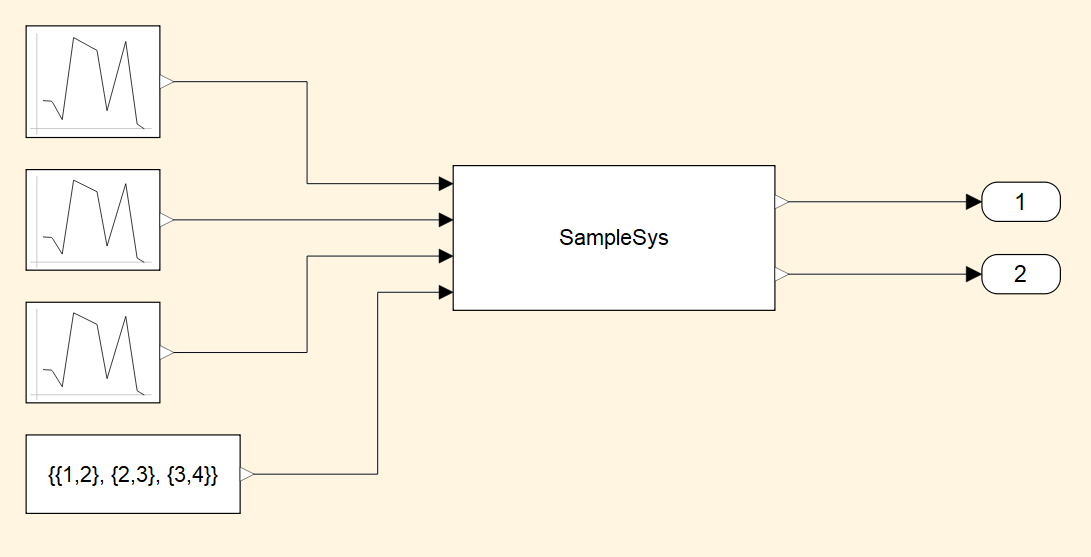

# 示例说明

randomNumber 模块：生成均值为 0，方差为 1 且服从正态分布的随机数；
randomNumber1 模块：生成均值为 0，方差为 1 且服从正态分布的随机数；
randomNumber2 模块：生成均值为 0，方差为 1 且服从正态分布的随机数；
constant模块：生成常量信号，此例中生成的是 3x2 的矩阵；
juliaObject 模块：以 Julia 对象所表达的算法，对 4 个输入进行计算，得到 2 个输出；
outport 模块：计算结果输出端口 1；
outport1 模块：计算结果输出端口 2。

# 端口

# 输入

u — 输入端口

标量 | 向量 | 矩阵

输入端口，指定为标量、向量或矩阵。您创建的每个输入都有一个对应的输入端口。

依存关系

要创建输入端口，请在 julia 对象脚本的 setupImpl 和 stepImpl 函数，添加函数入口参数。

# 输出

y — 输出端口

标量 | 向量 | 矩阵

输出端口，指定为标量、向量或矩阵。您创建的每个输出都有一个对应的输出端口。

依存关系

要创建输出端口，请在 julia 对象脚本的 stepImpl 函数，添加函数返回参数。

# 参数

端口数据类型 — 指定输入输出端口数据类型

端口维度 — 指定输入输出端口数据维度

指定此模块输入输出端口可连接信号的数据维度。

设置端口维度由自动推导得到，请输入 -1 。
设置端口维度为标量，请不输入任何字符。
设置端口维度为向量，请输入[d]，d 为正整数。
设置端口维度为矩阵，请输入[d1,d2,d3,...,dn]，其中 d1,d2,d3,...,dn 等均为正整数。

Julia 对象名称 — Julia 对象名称

指定用户定义的 Julia 对象脚本名称及所在路径，包含文件扩展名。可以通过以下方式之一来指定 Julia 对象：

在文本框中输入带路径的脚本名称。
单机文本框旁边的文件夹按钮，浏览包含有效 Julia 对象脚本。

如果您需要创建 Julia 对象，可以通过单击新建，使用模板进行创建。

当您保存 Julia 对象脚本之后，名称显示在 JuliaObject 模块名称文本框中。

新建 — 从模板创建 Julia 对象

单机 JuliaObject 模块新建按钮，会自动跳转到 Syslab 打开新的 Julia 对象脚本。
