通过实时代码生成仿真曲线图

---

若您想比较完整的仿真过程，您可以通过以下操作获取实时代码生成的仿真曲线图：

1. 打开 Sysplorer 软件；

2. 导入

   ExternCSVData.mo
   模型；

   注意

   模型仅支持 GCC 编译器。

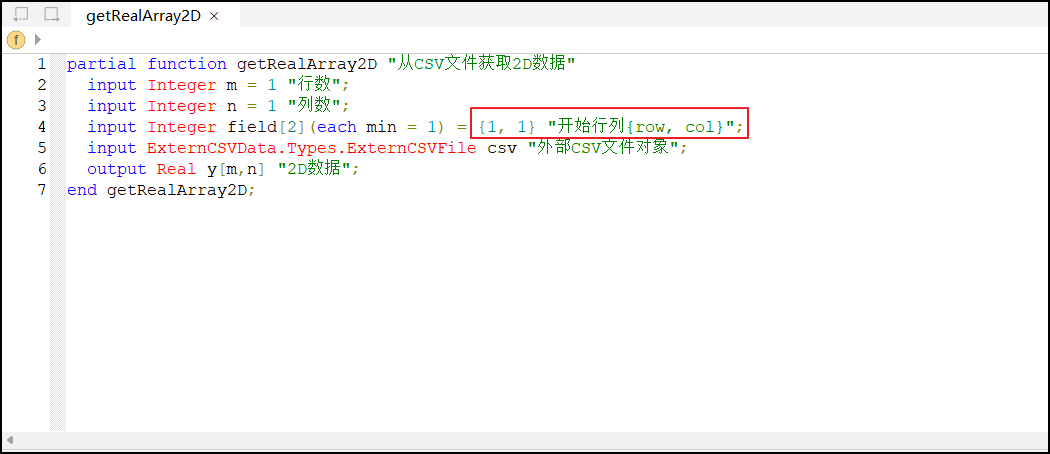

3. 在模型浏览器的用户模型区域，进入 ExternCSVData > Interfaces > CSV > getRealArray2D 模型文本模式，按照注解修改开始的行列数；

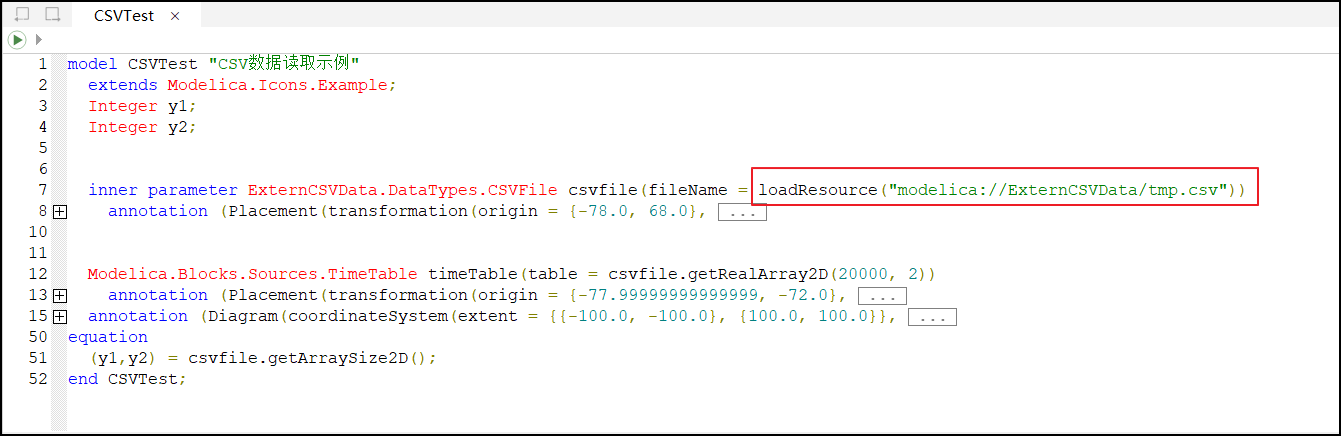

4. 进入ExternCSVData > Examples > CSVTest 模型文本模式，修改csv文件路径；



5. 修改仿真参数，与 HIL Export 工具箱中设置的保持一致；

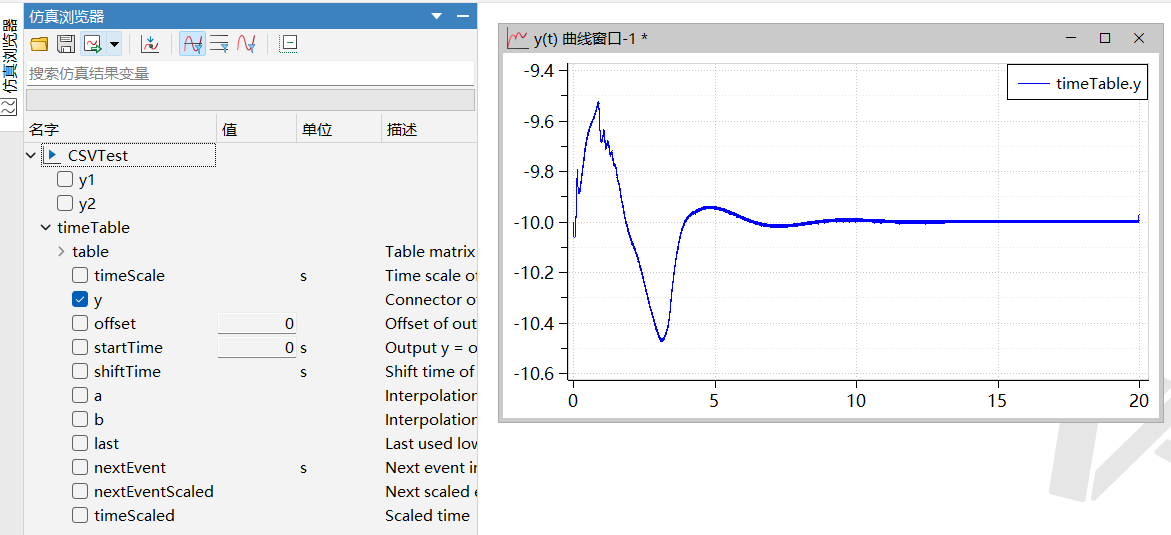

6. 单击仿真按钮，选择输出项，查看仿真结果；



使用 Sysplorer 和 HIL Export 工具箱比较仿真结果可以帮助您验证生成的应用程序是否按预期执行。
