# 三维传动系统模型库
# 概述
TYDriveline3D 三维传动系统模型库涵盖了各种机械传动系统零部件建模仿真模型，如绳索传动、链条传动、齿轮传动以及空间机构传动应用于三维传动系统的运动模拟和动力学分析，三维传动系统模型库包含绳索、滑轮、绞盘、链条、链轮、各类齿轮刚体和接触力、行星齿轮、空间机构、弹性轴承以及各种厂商型号的滚动轴承等模型。该库支持航空航天、车辆船舶、工程机械等领域机械传动系统的设计、仿真以及优化，例如三维齿轮建模及啮合传动模拟、验证绳索滑轮传动系统的动力学特性等，满足对三维传动系统动态载荷计算和效率提升需求。
# 功能要点
提供丰富的三维绳索传动组件
三维绳索传动库涵盖各类常用的绳索滑轮系统建模组件模型，包括理想绳索单元、弹性绳索、滑轮、绞盘等模型，覆盖多个行业的绳索滑轮系统建模需求，如起重机、电梯、运输设备等，可以计算绳索振动和张紧力，帮助用户实现系统快速设计和验证。
支持三维链条传动的运动模拟
链传动库能够为理想链条链轮系统和常用链条链轮传动系统进行动态建模，支持对整个链传动系统的直接设计，同时支持外部链轮和链条三维几何模型导入，可以实现定制化链传动系统的运动模拟和力学分析。
提供多种圆柱齿轮设计和仿真
齿轮传动库涵盖多种类型的齿轮组以进行设计建模和评估，包括直/斜齿轮刚体、内啮合的直/斜齿轮刚体、各种内外啮合齿轮组的接触力以及行星齿轮系等模型，研究三维齿轮传动系统特性参数对系统性能的影响。
支持各类型号的轴承元件建模
轴承库能够对各种形式的轴承进行参数化生成、建模和仿真计算，包括弹性轴承、球轴承以及各种厂商型号的滚子轴承，能够计算轴承所受的负载，帮助用户研究轴承参数对传动系统中机械部件的性能影响。
提供强大的三维可视化显示
支持后处理可视化显示，支持滑轮、链轮、链节的参数化快速创建和自制几何模型导入，后处理自动化生成各类圆柱齿轮和轴承的三维几何模型，可以较为真实的模拟各类三维传动系统的运动行为和力学特性，进行结果分析以获得关键参数和性能指标。
# 模型库目录
TYDriveline3D 三维传动系统模型库提供了绳索传动、链传动、齿轮传动、空间机构传动系统以及各类型号的轴承构成所需的零部件模型，主要包括：绳索、滑轮、绞盘、链条链轮、直/斜齿轮、行星齿轮、曲柄连杆机构、滚子轴承等模型，采用搭积木和连线的模块化建模方式，易于快速实现三维传动部件的生成、各种传动系统的搭建和复杂传动系统模型的仿真分析。
| 名称 | 描述 | |
|---|---|---|
| UsersGuide | 用户指南 | 提供模型库概述、适配性说明、联系方式、版本说明等介绍文档 |
| RopeDrive3D | 绳索传动库 | 提供三维绳索传动组件，如理想绳索、绳索质量点、弹簧绳索、滑轮、绞盘等模型 |
| ChainDrive | 链传动库 | 提供理想链条链轮系统、环状链条刚体、链条、链轮以及链轮约束边界等模型 |
| GearsDrive | 齿轮传动库 | 提供内外直齿轮、斜齿轮快速参数化建模刚体，包含直/斜齿轮内外啮合的接触力以及行星齿轮系等模型 |
| Bearing | 轴承库 | 提供弹性轴承、各种型号的滚子轴承模型等 |
| Mechanisms | 空间机构库 | 包含四连杆机构、曲柄滑块机构等传动机构模型 |
| Interfaces | 接口 | 提供多体系统接口、三维绳索接口、链条接口以及一维机械接口模型等 |
| Utilities | 公共组件 | 提供滑轮上的接触绳索、通用转动变换以及常用类型等基础模型 |
# 主要模型

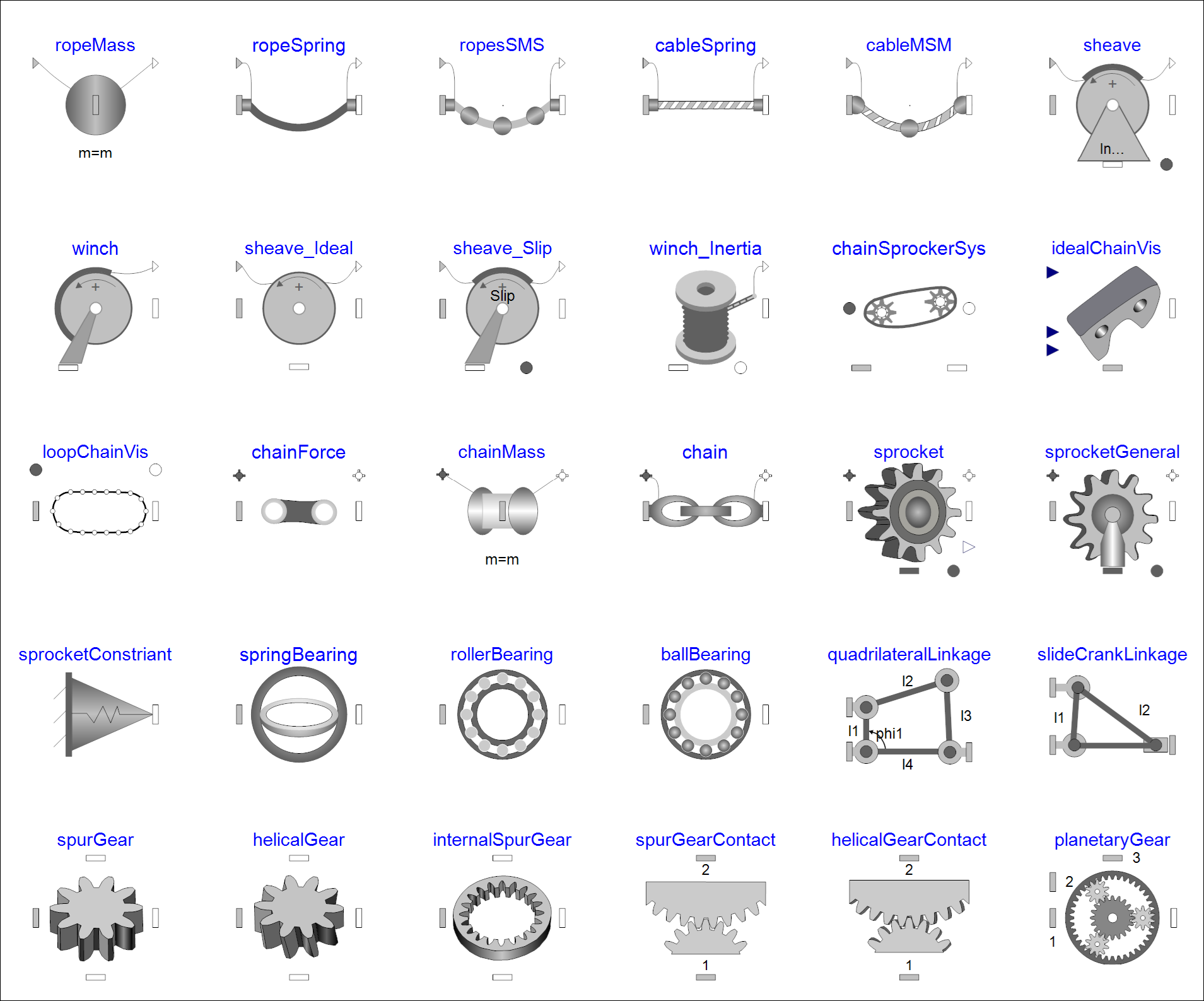

TYDriveline3D 三维传动系统模型库主要模型组件：
# 应用场景
支持各类传动系统快速建模
在机械制造、车辆船舶、航空航天等领域中，三维传动系统通常包含绳索、链、齿轮等传动类型，针对不同的复杂传动系统，支持利用三维传动系统模型库快速建模，可以对传动系统中绳索、滑轮、链条链轮、齿轮以及轴承等传动部件的材料、几何参数化建模，能够对各种传动系统提供准确机械结构。
三维传动系统运动模拟和动力学分析
支持三维传动系统仿真计算，能够将绳索滑轮、链条链轮、齿轮啮合、轴承负载以及机构传动等传动系统实时运动过程精确模拟，可应用于不同传动场景的概念设计，模拟不同工况下的运动行为，计算各类机械传动部件的受力，进而预测传动系统的传动效率和各部件在实际使用的性能表现。
复杂传动系统运动设计和控制
利用三维传动系统模型库能够进行机械系统的优化设计和运动控制，通过在传动系统中调整参数或者采用不同传动方案，可以实现绳索和滑轮系统传动效果的优化、链条链轮传动过程中张紧控制、齿轮啮合的接触应力分析监测以及轴承负载监测等，能够大幅度减少设计时间和成本，提高机械系统的性能和可靠性。
三维传动系统示教培训
利用三维传动组件模型库可以动态模拟基本三维绳索滑轮、链条链轮传动、齿轮啮合传动等传动系统的工作原理，开阔视野、培养创新思维和专业意识。
# 应用案例
绳索滑轮回路系统是较为常见的机械传动系统，由于结构简单、可靠性高、可实现大跨度传动等优点，它被广泛应用于各种机械设备和工程领域中，如起重设备、运输设备、电梯等。绳索滑轮回路系统一般采用多个滑轮和多个绳索模型组件，共同形成三维机械绳索传动回路，它能够将动力传递到不同位置。使用 TYDriveline3D 三维传动系统模型库中的滑轮、绳索、绳索质量点以及固定约束等模型，对绳索滑轮回路系统的机械部件进行快速建模，通过对主动轮施加激励源，可以实现对从动轮的传动效果。通过对主动轮和从动轮的转速进行仿真对比分析，以及传动过程中绳索张力变化，实现对三维绳索传动过程的运动模拟和动力学分析，进而还可以对该系统进行合理设计、优化和指导，有效提升机械传动性能和效率。

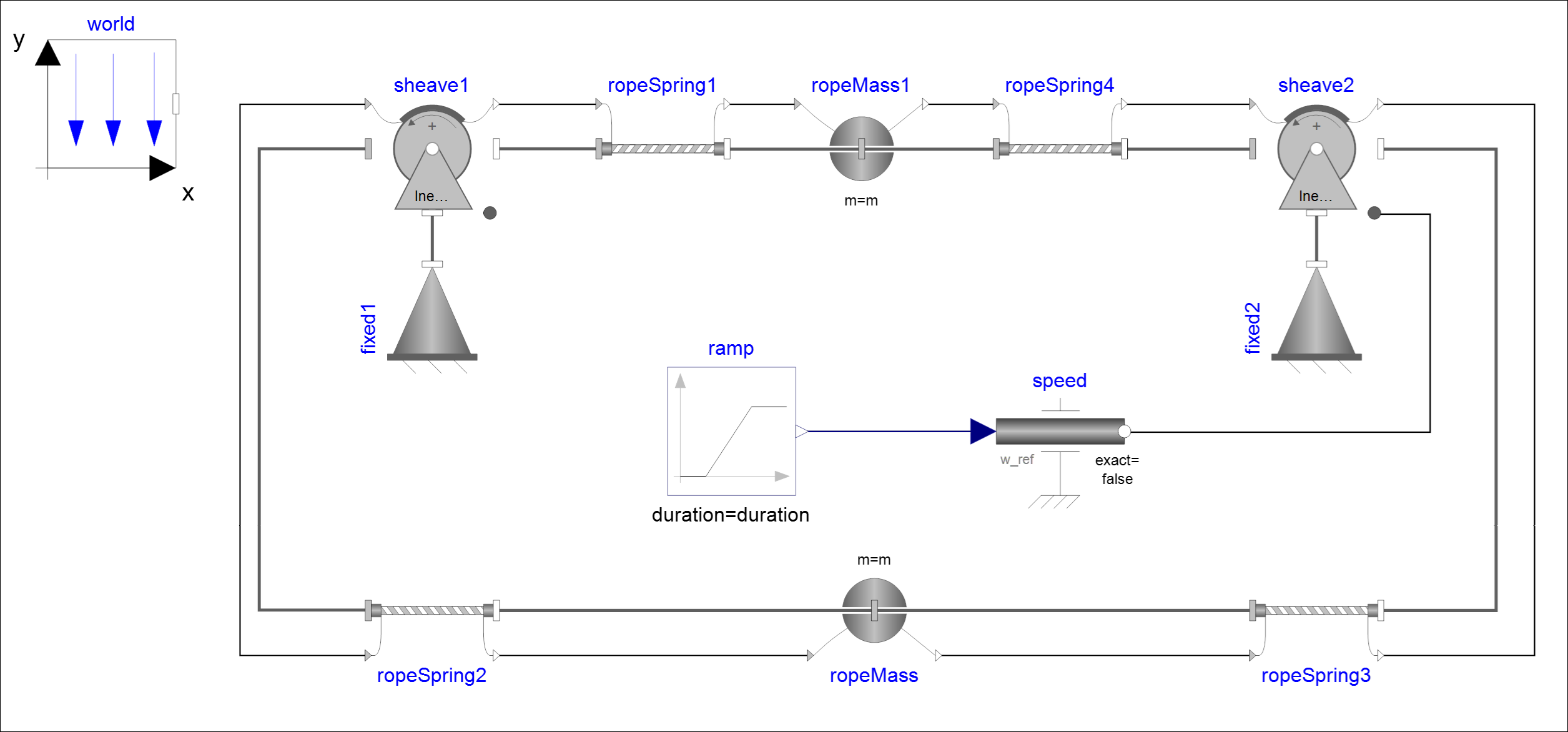

系统模型：

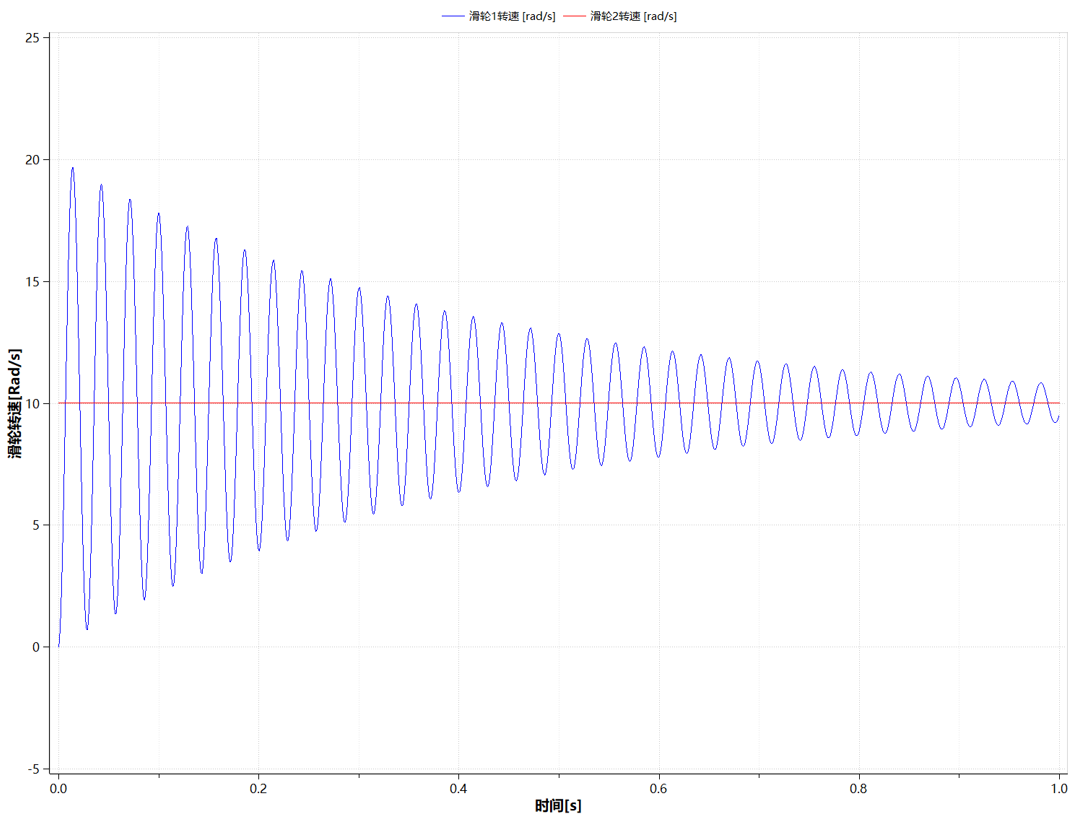

主动轮和从动轮的角速度曲线：

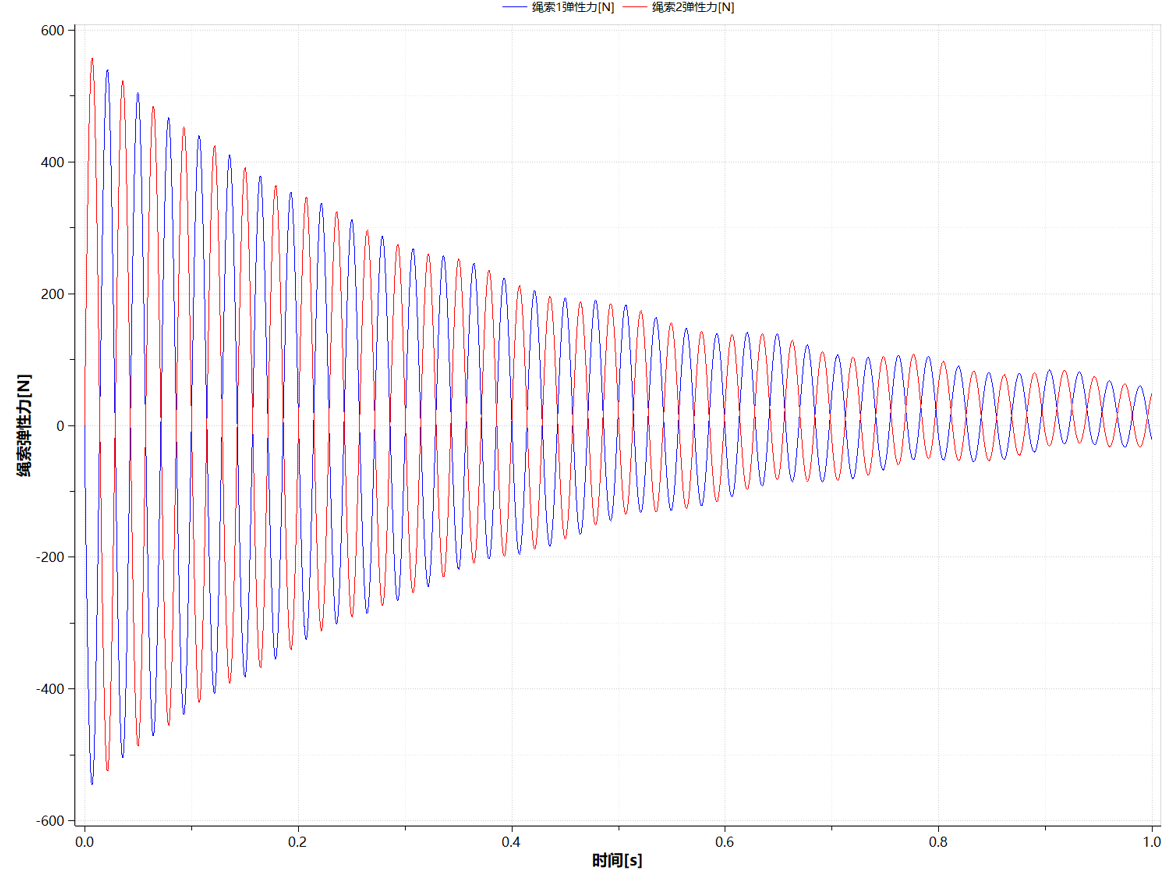

上下绳索的弹性力曲线：
