模型工作区

---

本章节主要对 Simulink 模型模型工作区导入的范围及使用示例进行介绍。

说明

Simulink 模型导入工具支持导入的模型工作区数据类型如以下几点：

• Simulink 参数（参数类型支持 double、float、int8、uint8、int16、uint16、int32、uint32、boolean、fixdt(1,16,0)、fixdt(1,16,2^0,0)、总线类型、枚举类型）

• Matlab 变量（参数类型支持 double、float、int8、uint8、int16、uint16、int32、uint32、boolean、fixdt(1,16,0)、fixdt(1,16,2^0,0)）

示例

1. 创建 R2017b-R2021b 版本的 Simulink 模型，模型中包含 Sin 组件和 Outport 组件。 Sin 组件参数如下表所示：

参数名	参数值
SineType	Time based
TimeSource	Use simulation time
Amplitude	sin_amplitude
Bias	sin_bias
Frequency	sin_frequency
Phase	sin_phase

在模型工作区中定义 Simulink 参数，保证 Simulink 模型在当前建模仿真环境中能正常仿真，变量如下表所示：

参数名	值	数据类型	维度	参数
sin_amplitude	3	double	[1 1]	True
sin_bias	0.5	double	[1 1]	False
sin_frequency	1.0	double	[1 1]	False
sin_phase	0.1	double	[1 1]	False

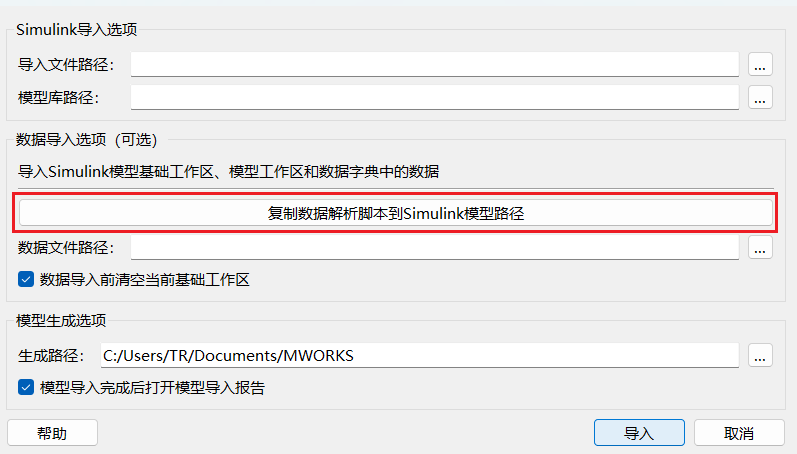

2. 打开导入工具界面，单击数据导入选项中的复制数据导入脚本到 Simulink 模型路径按钮。

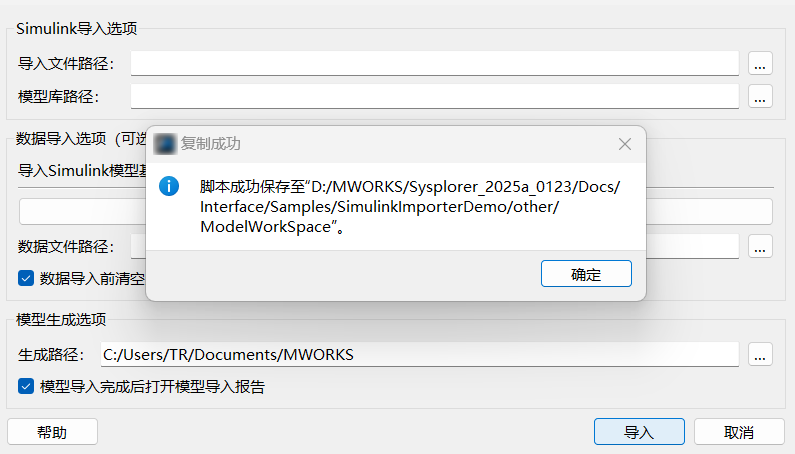

3. 选择步骤 1 搭建的 Simulink 模型所在文件夹，确定后将自动把数据导入脚本复制到该文件夹中。

4. 在 Matlab 命令行中运行数据导入脚本。运行命令为：SimulinkImporter_DataExport('模型名','数据文件生成路径')。脚本执行完成后，将在数据文件生成路径下生成一个.slxdata数据文件。

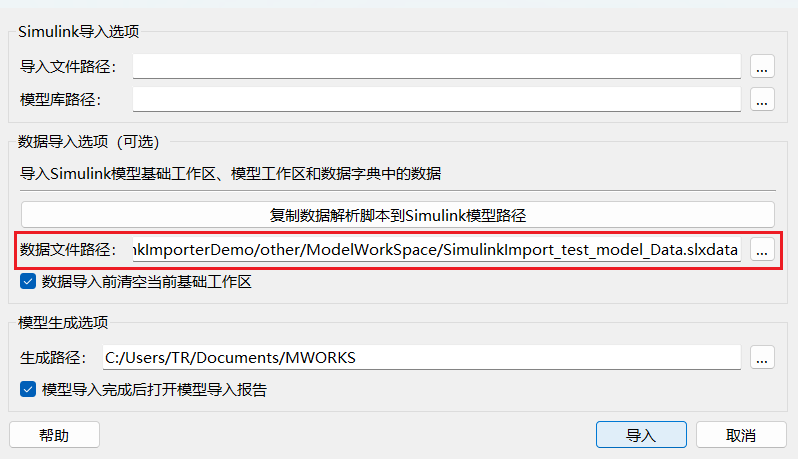

5. 在导入工具数据生成选项中的数据文件路径中选择.slxdata数据文件。

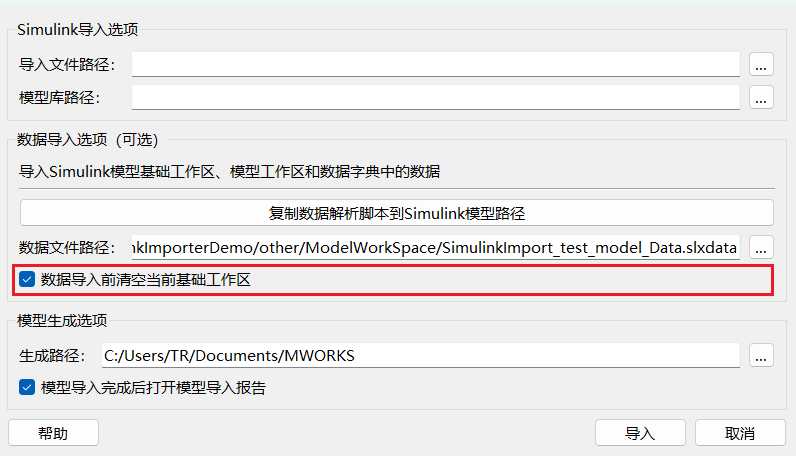

6. 为避免当前 Sysblock 基础工作区中的数据与待导入的数据重名或其他冲突，建议勾选数据导入前清空当前基础工作区选项。

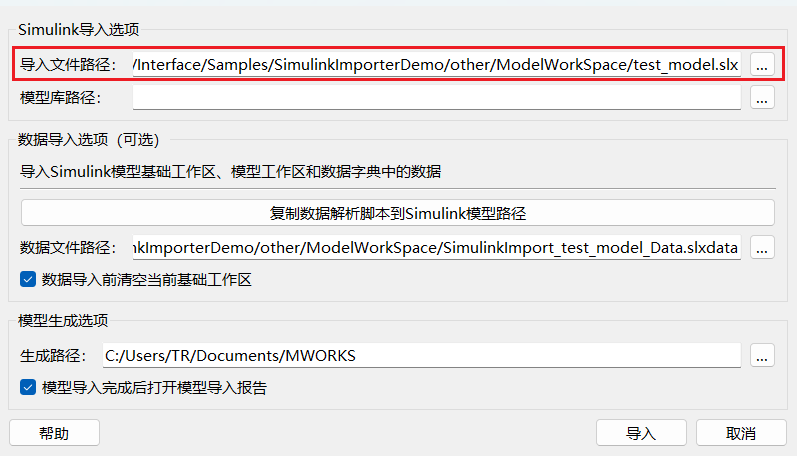

7. 配置 Simulink 导入选项中的导入文件路径。

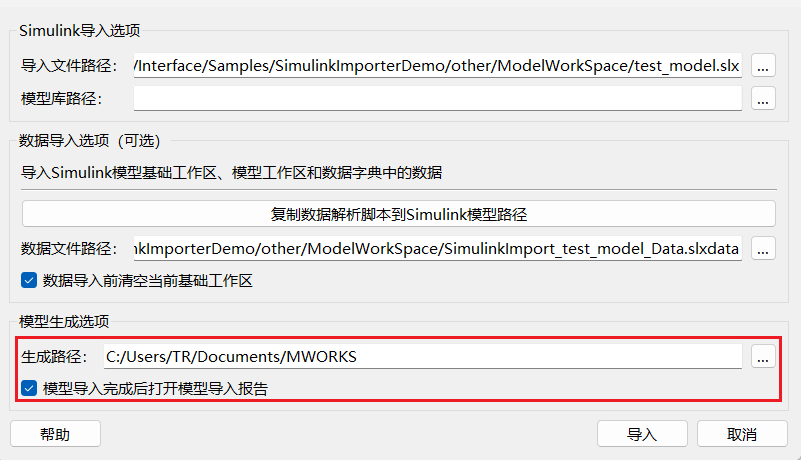

8. 配置模型生成选项。

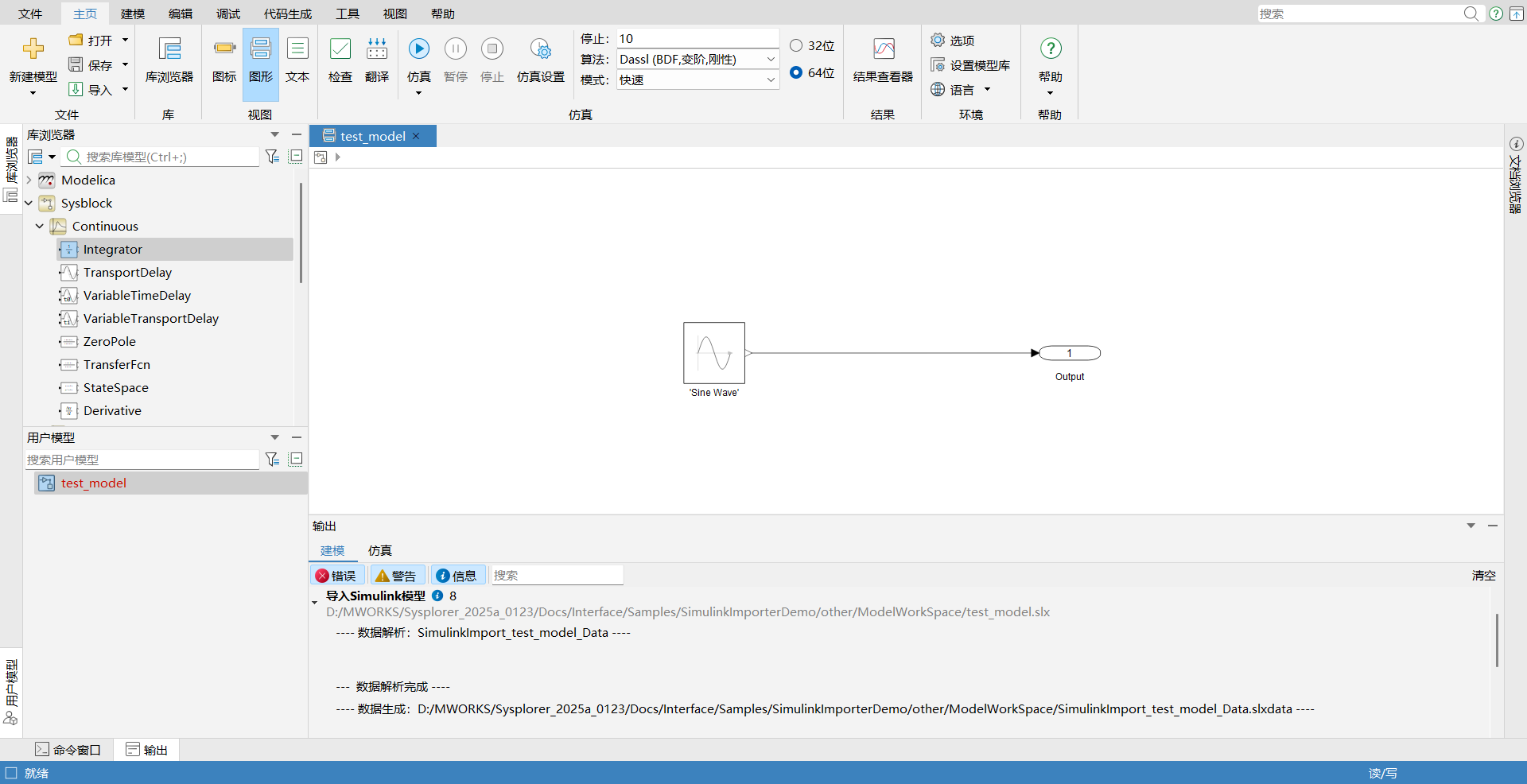

9. 单击导入按钮，模型导入完成后，双击用户模型浏览器中生成的 Sysblock 模型查看框图组件生成结果。

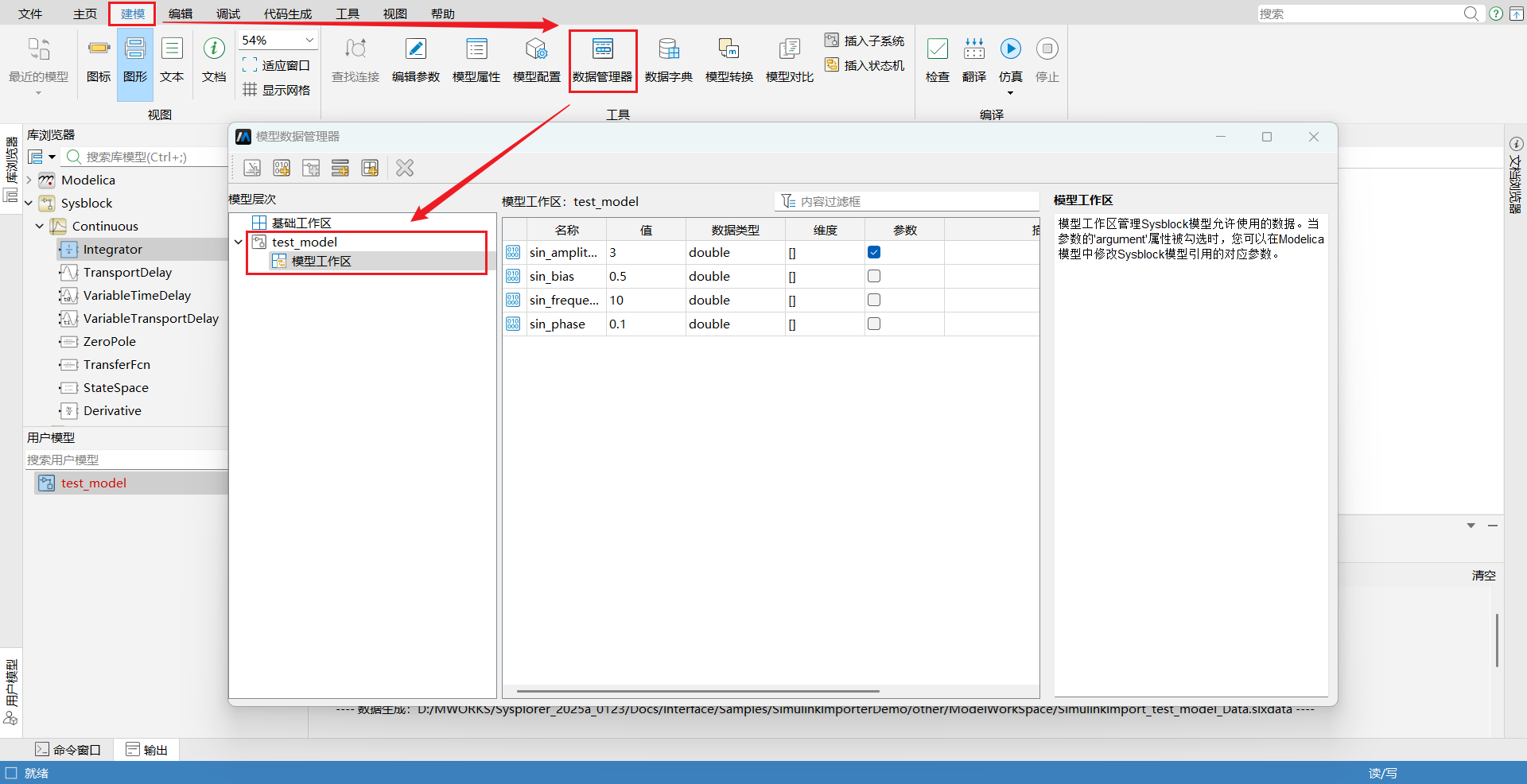

10. 单击 Sysplorer 菜单栏建模>数据管理器查看模型工作区导入结果。
