# 数据字典
本章节主要对 Simulink 模型数据字典导入的范围及使用示例进行介绍。
# 说明
Simulink 模型导入工具箱支持导入的数据字典数据类型如以下几点：
Simulink 参数（参数类型支持 double、float、int8、uint8、int16、uint16、int32、uint32、boolean、int64、uint64、fixdt(1,16,0)、fixdt(1,16,2^0,0) 、总线类型、枚举类型）
Matlab变量（参数类型支持 double、float、int8、uint8、int16、uint16、int32、uint32、boolean、fixdt(1,16,0)、fixdt(1,16,2^0,0)）
BUS 类型（支持总线嵌套类型）
枚举类型
信号
# 示例
- 创建 R2017b-R2021b 版本的 Simulink 模型，模型中包含 Sin 组件和 Outport 组件。 Sin 组件参数如下表所示：
| 参数名 | 参数值 |
|---|---|
| SineType | Time based |
| TimeSource | Use simulation time |
| Amplitude | sin_amplitude |
| Bias | sin_bias |
| Frequency | sin_frequency |
| Phase | sin_phase |
将该模型绑定数据字典，并在数据字典中定义 Simulink 参数，保证 Simulink 模型在当前建模仿真环境中能正常仿真，变量如下表所示：
| 参数名 | 值 | 数据类型 | 维度 | 存储类型 |
|---|---|---|---|---|
| sin_amplitude | 3 | double | [1 1] | Auto |
| sin_bias | 0.5 | double | [1 1] | Auto |
| sin_frequency | 1.0 | double | [1 1] | Auto |
| sin_phase | 0.1 | double | [1 1] | Auto |

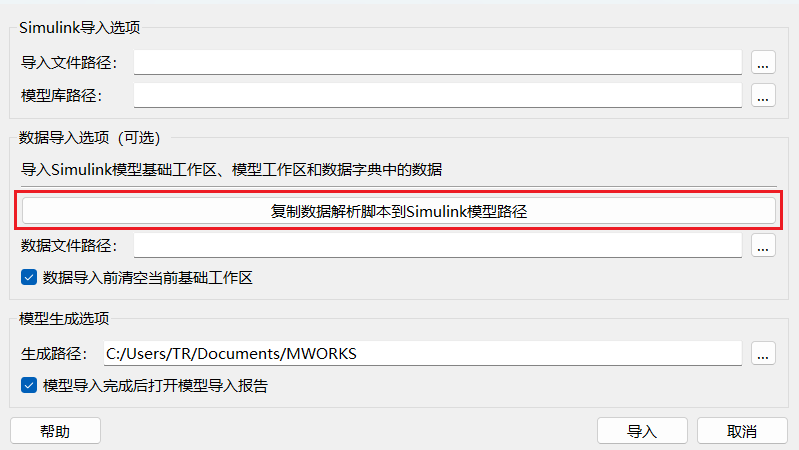

- 打开导入工具界面，单击数据导入选项中的复制数据导入脚本到 Simulink 模型路径按钮。

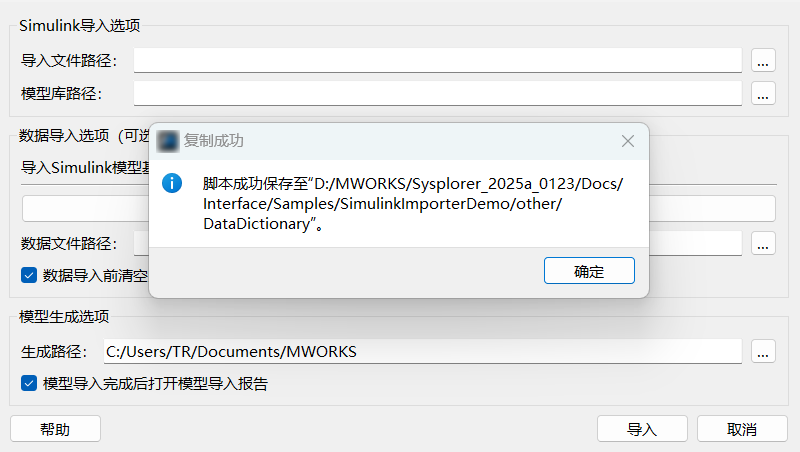

- 选择步骤 1 搭建的 Simulink 模型所在文件夹，确定后将自动把数据导入脚本复制到该文件夹中。
在 Matlab 命令行中运行数据导入脚本。运行命令为：

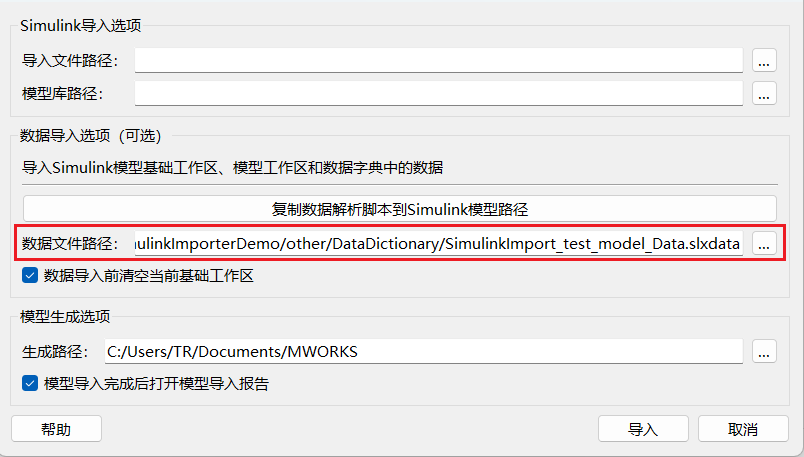

SimulinkImporter_DataExport('模型名','数据文件生成路径')。脚本执行完成后，将在数据文件生成路径下生成一个.slxdata数据文件。在导入工具数据生成选项中的数据文件路径中选择
.slxdata数据文件。

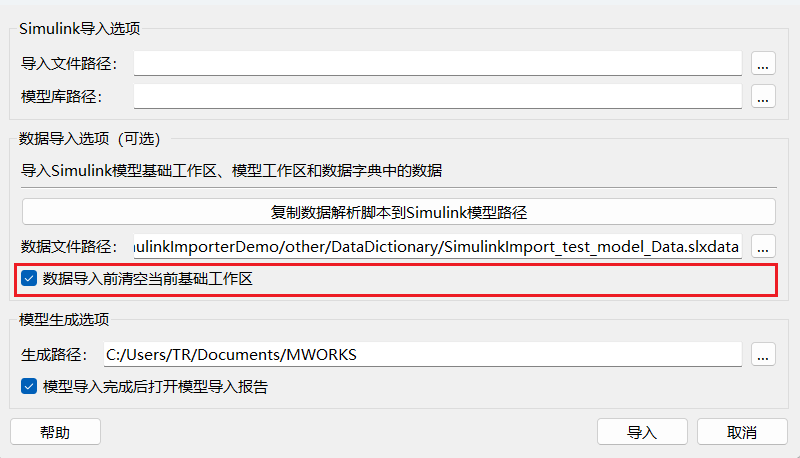

- 为避免当前 Sysblock 基础工作区中的数据与待导入的数据重名或其他冲突，建议勾选数据导入前清空当前基础工作区选项。

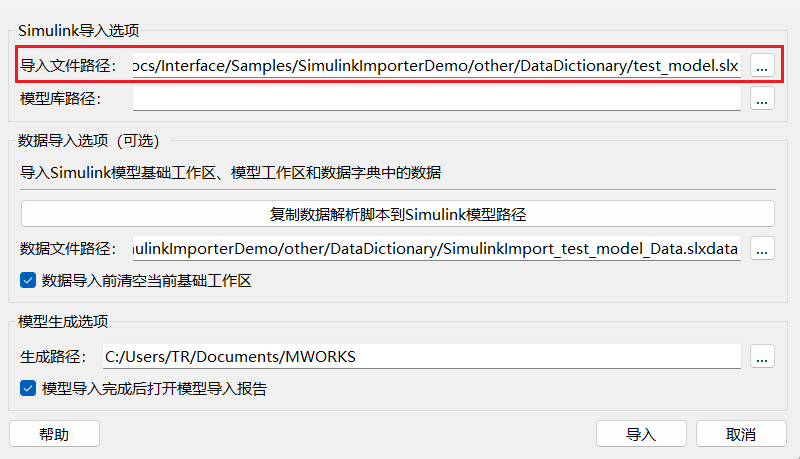

- 配置 Simulink 导入选项中的导入文件路径。

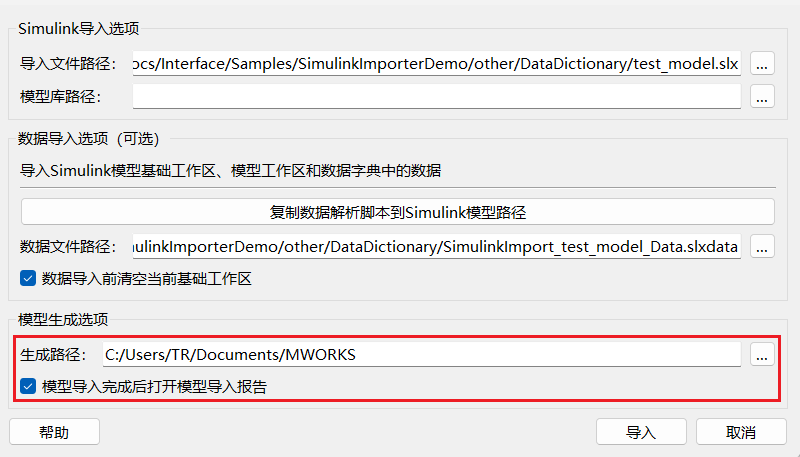

- 配置模型生成选项。

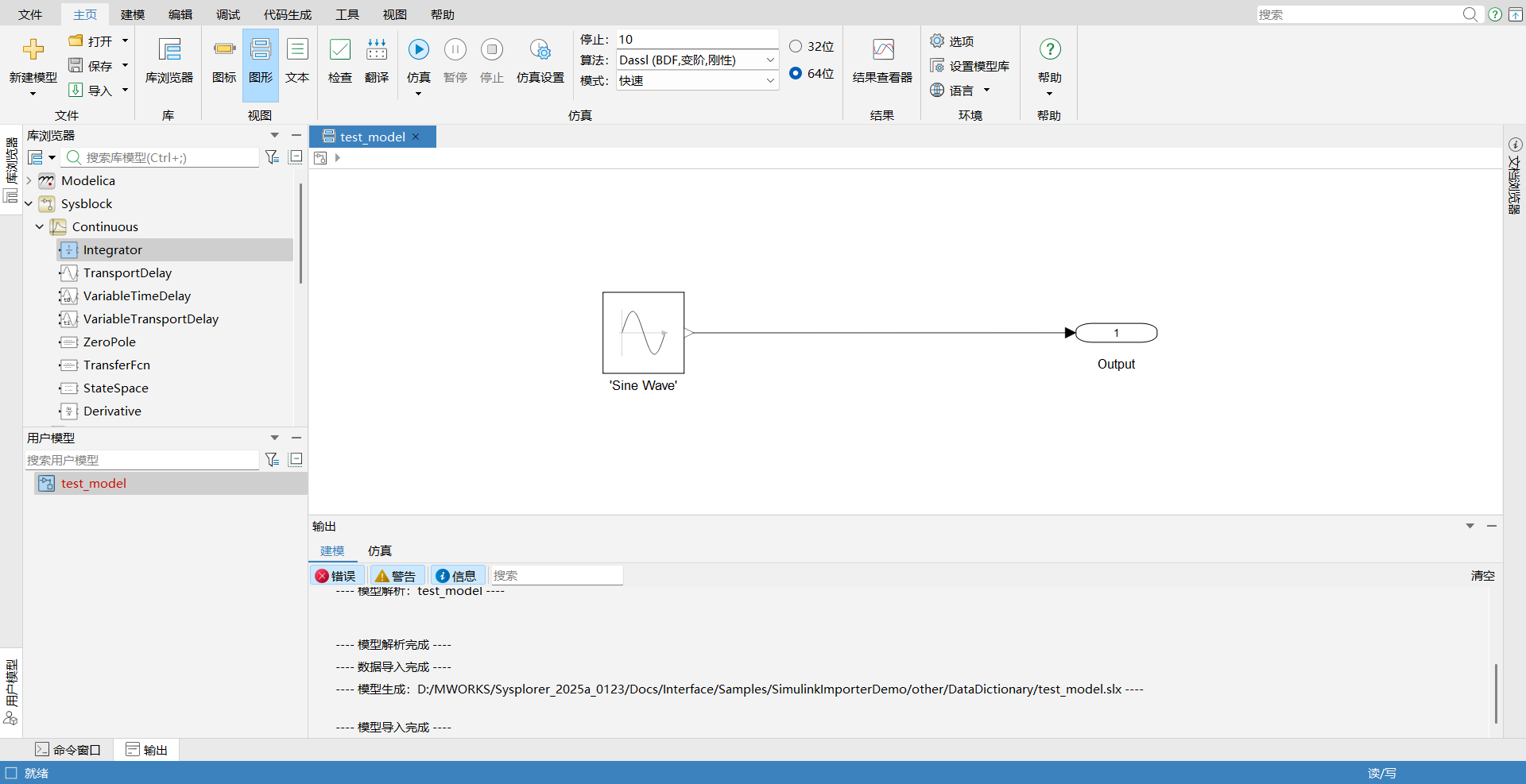

- 单击导入按钮，模型导入完成后，双击用户模型浏览器中生成的 Sysblock 模型查看框图组件生成结果。

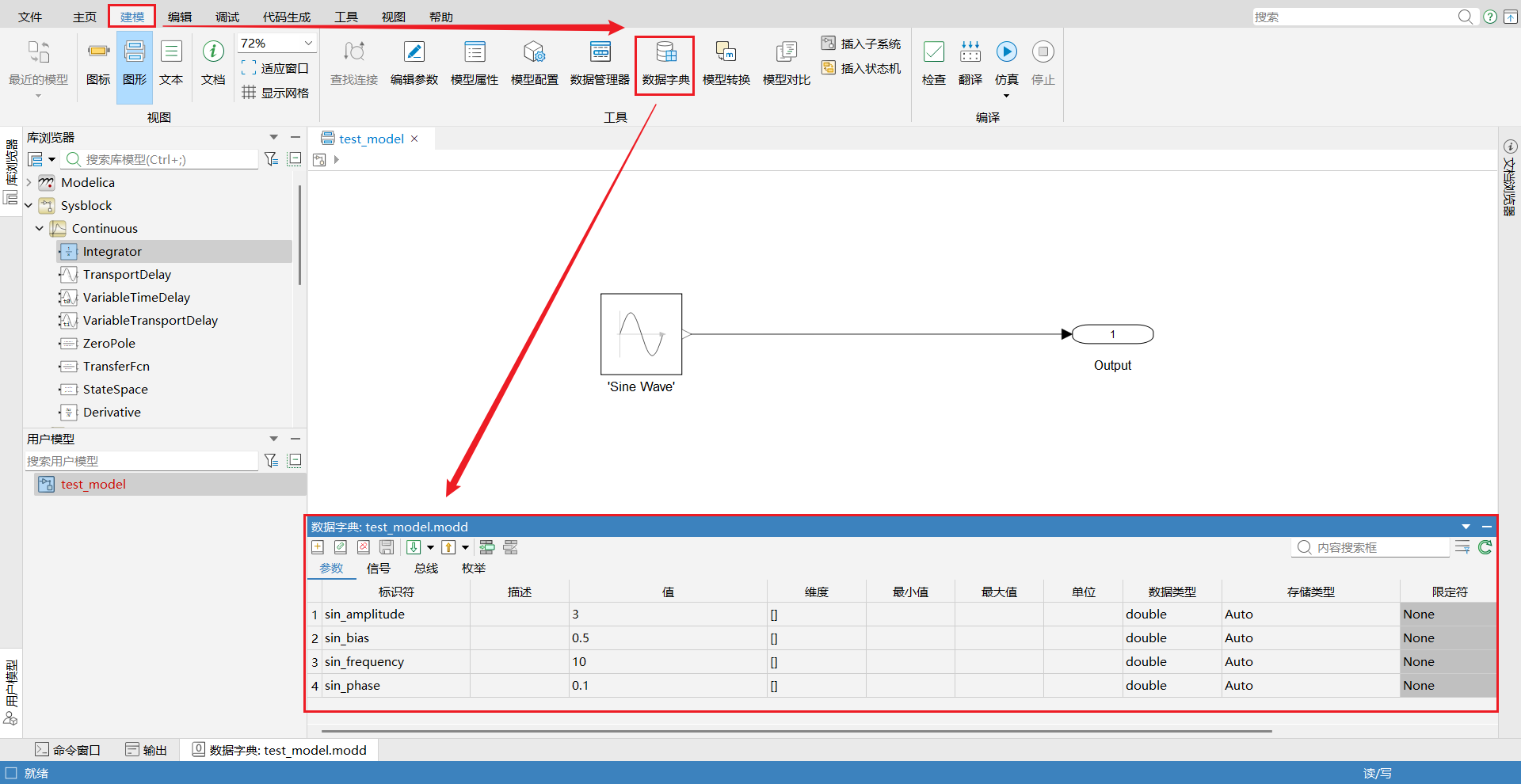

- 单击 Sysplorer 菜单栏建模>数据字典查看数据字典导入结果。
- 在 Sysblock 模型生成路径中，生成
.modd数据字典文件。
